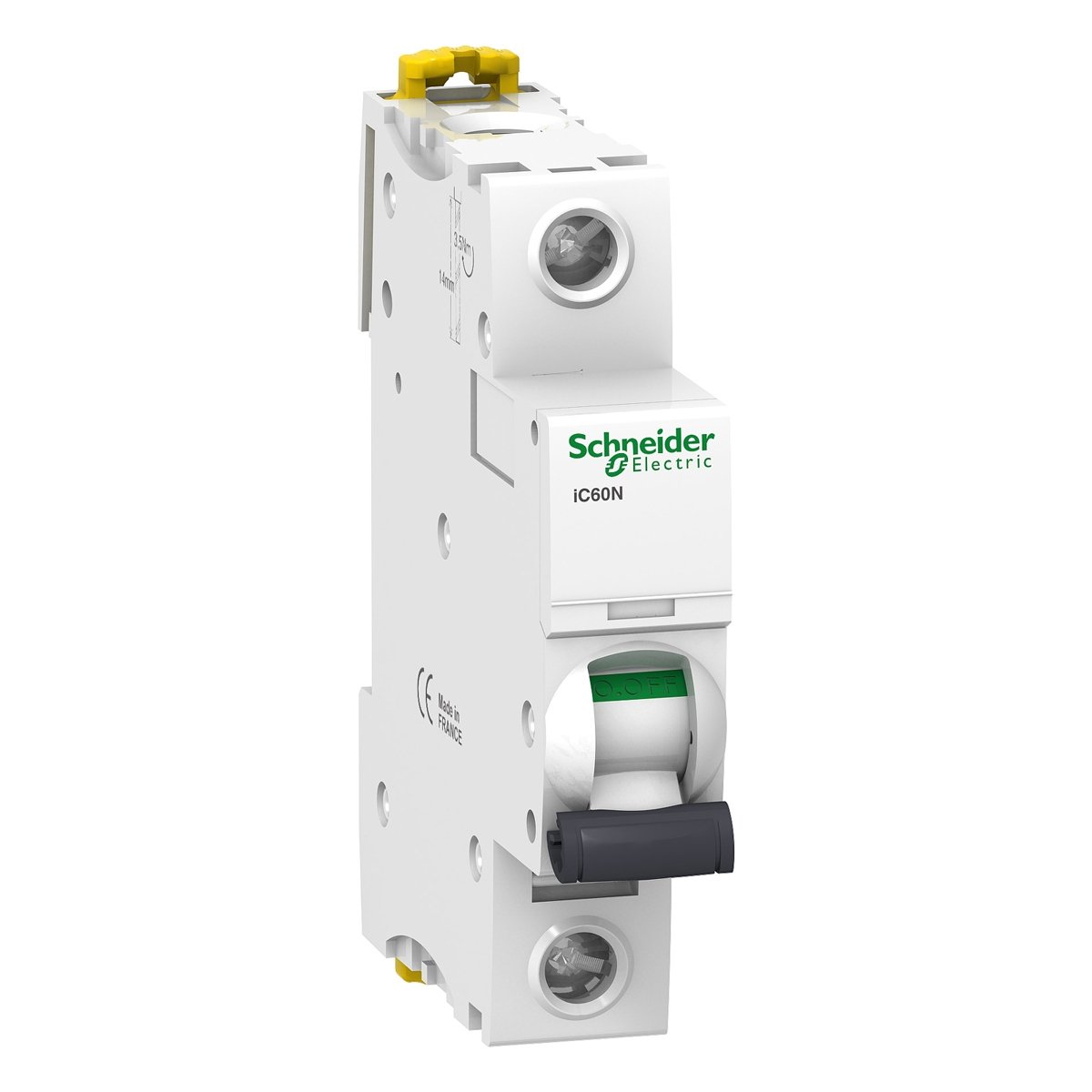

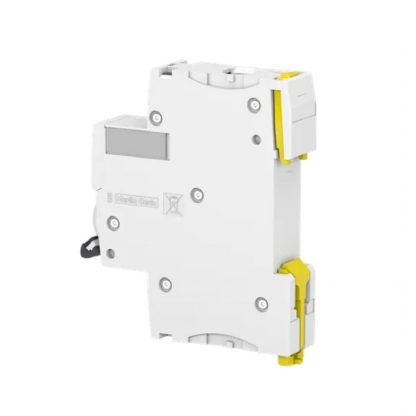

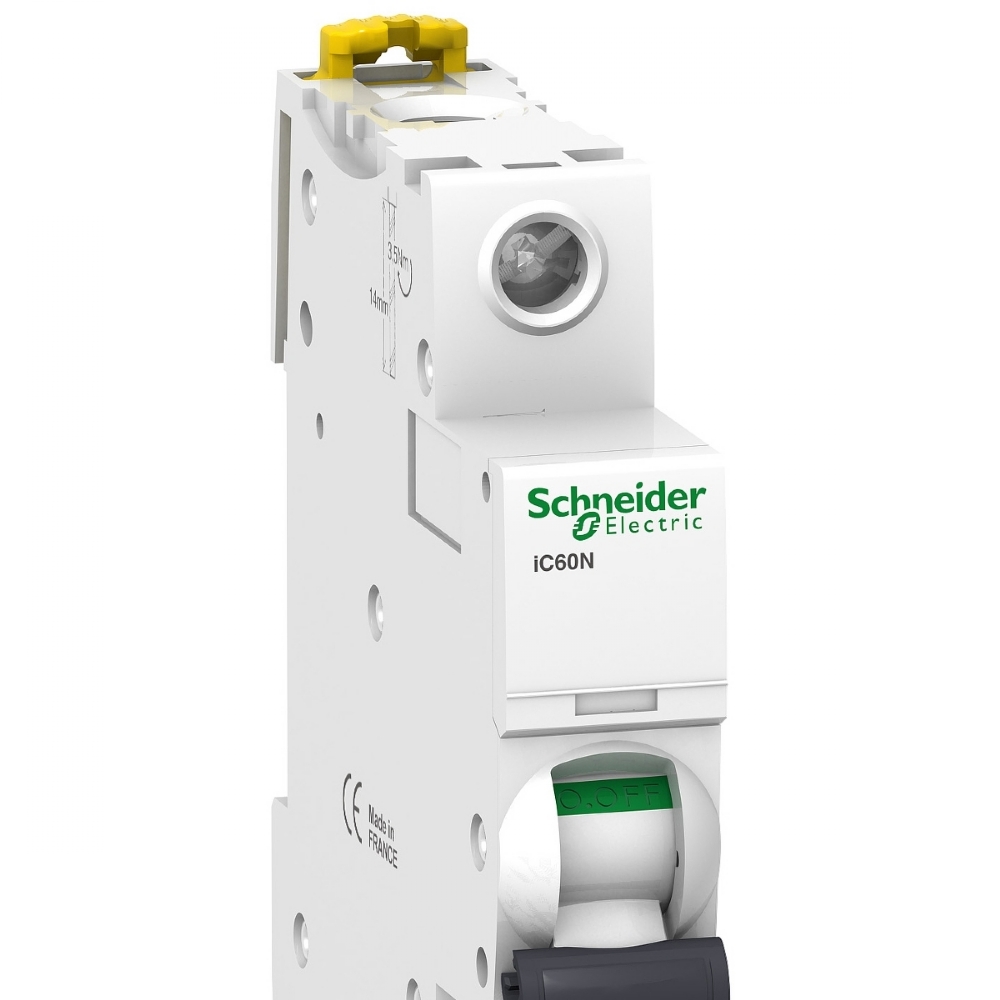

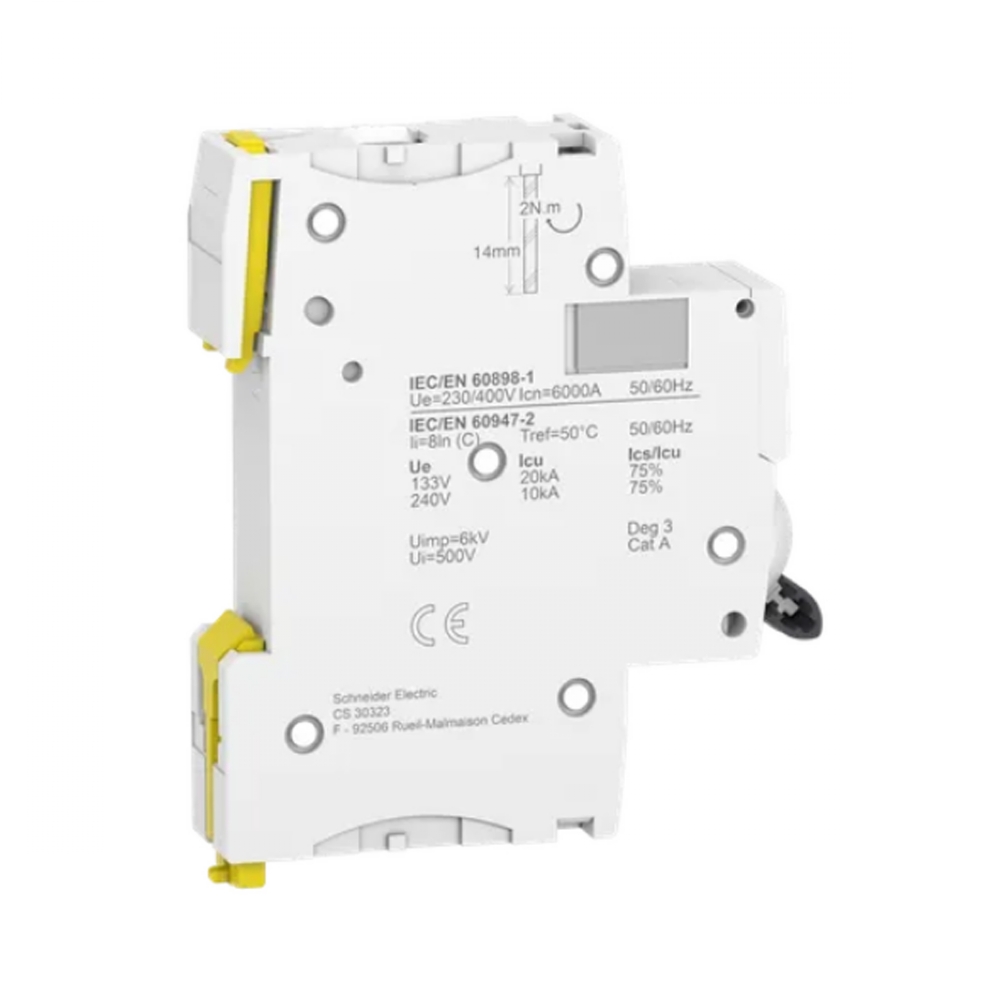

Disjuntor Mini Din Unipolar 20A 6Ka Curva C 230-400V Schneider
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Disjuntor Mini Din Unipolar 20A você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 3 Meses.
Código Fabricante: A9F74120
ESPECIFICAÇÕES TÉCNICAS:
Aplicação do dispositivo: Distribuição
linha: Acti 9
nome do produto: Acti 9 iC60
tipo de produto ou componente: Disjuntor modular
Nome abreviado do dispositivo: IC60N
descrição de polos: 1P
número de polos protegidos: 1
[In] corrente nominal: 20 A
tipo de rede:
CA
CC
tecnologia da unidade de disparo: Termomagnético
Curva de Tempo-Corrente: C
capacidade de corte:
6000 A Icn at 230 V AC 50/60 Hz conforming to EN/IEC 60898-1
10 kA Icu at 60...72 V DC conforming to EN/IEC 60947-2
15 kA Icu at 12...60 V DC conforming to EN/IEC 60947-2
10 kA Icu a 220...240 V CA 50/60 Hz para EN/IEC 60947-2
36 kA Icu at 12...60 V AC 50/60 Hz conforming to EN/IEC 60947-2
20 kA Icu at 100...133 V AC 50/60 Hz conforming to EN/IEC 60947-2
categoria de uso:
Categoria A conforme EN 60947-2
Category A conforming to IEC 60947-2
adequação para isolamento:
Sim conforme EN 60898-1
Sim conforme EN 60947-2
Sim conforme IEC 60898-1
Yes conforming to IEC 60947-2
Normas:
EN 60898-1
EN 60947-2
IEC 60898-1
IEC 60947-2
Complementar:
frequência da rede: 50/60 Hz
limite de disparo magnético: 8 x In +/- 20 %
[Ics] capacidade de corte nominal em serviço:
27 kA 75 % conforming to EN 60947-2 - 12...60 V AC 50/60 Hz
7.5 kA 75 % conforming to EN 60947-2 - 220...240 V AC 50/60 Hz
27 kA 75 % conforming to IEC 60947-2 - 12...60 V AC 50/60 Hz
7.5 kA 75 % conforming to IEC 60947-2 - 220...240 V AC 50/60 Hz
15 kA 75 % conforming to IEC 60947-2 - 100...133 V AC 50/60 Hz
15 kA 75 % conforming to EN 60947-2 - 100...133 V AC 50/60 Hz
6000 A 100 % conforming to EN 60898-1 - 230 V AC 50/60 Hz
6000 A 100 % conforming to IEC 60898-1 - 230 V AC 50/60 Hz
10 kA 100 % conforming to EN 60947-2 - 72 V DC
10 kA 100 % conforming to IEC 60947-2 - 72 V DC
15 kA 100 % conforming to EN 60947-2 - 12...60 V DC
15 kA 100 % conforming to IEC 60947-2 - 12...60 V DC
classe de limitação:
3 para EN 60898-1
3 para IEC 60898-1
[Ui] tensão de isolamento nominal:
500 V CA 50/60 Hz conforme EN 60947-2
500 V CA 50/60 Hz conforme IEC 60947-2
[Uimp] tensão suportável de impulso nominal:
6 kV conforme EN 60947-2
6 kV conforming to IEC 60947-2
indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
sinalização local: Indicador de disparo
modo de montagem: Fixo
suporte de montagem: Calha DIN
compatibilidade do bloco de distribuição do barramento combinado: Superior ou inferior: sim
desvios de 9 mm: 2
altura: 85 mm
largura: 18 mm
profundidade: 78,5 mm
Peso líquido: 0,215 kg
cor: Branco
durabilidade mecânica: 20000 ciclos
durabilidade elétrica: 10000 ciclos
conexões - terminais:
Terminal simples (superior ou inferior) 1…25 mm² rígido
Terminal simples (superior ou inferior) 1…16 mm² Flexível
comprimento da decapagem do fio: 14 mm for top or bottom connection
torque de aperto: 2 N.m superior ou inferior
proteção de fuga à terra: Sem
Meio ambiente:
grau de proteção IP:
IP20 conforming to IEC 60529
IP20 conforme EN 60529
graus de poluição:
3 conforme EN 60947-2
3 conforme IEC 60947-2
categoria de sobretensão: IV
tropicalização: 2 conforme IEC 60068-1
umidade relativa: 95 % at 55 °C
altitude de funcionamento: 0...2000 m
temperatura ambiente para funcionamento: -35…70 °C
temperatura ambiente para armazenamento: -40…85 °C
