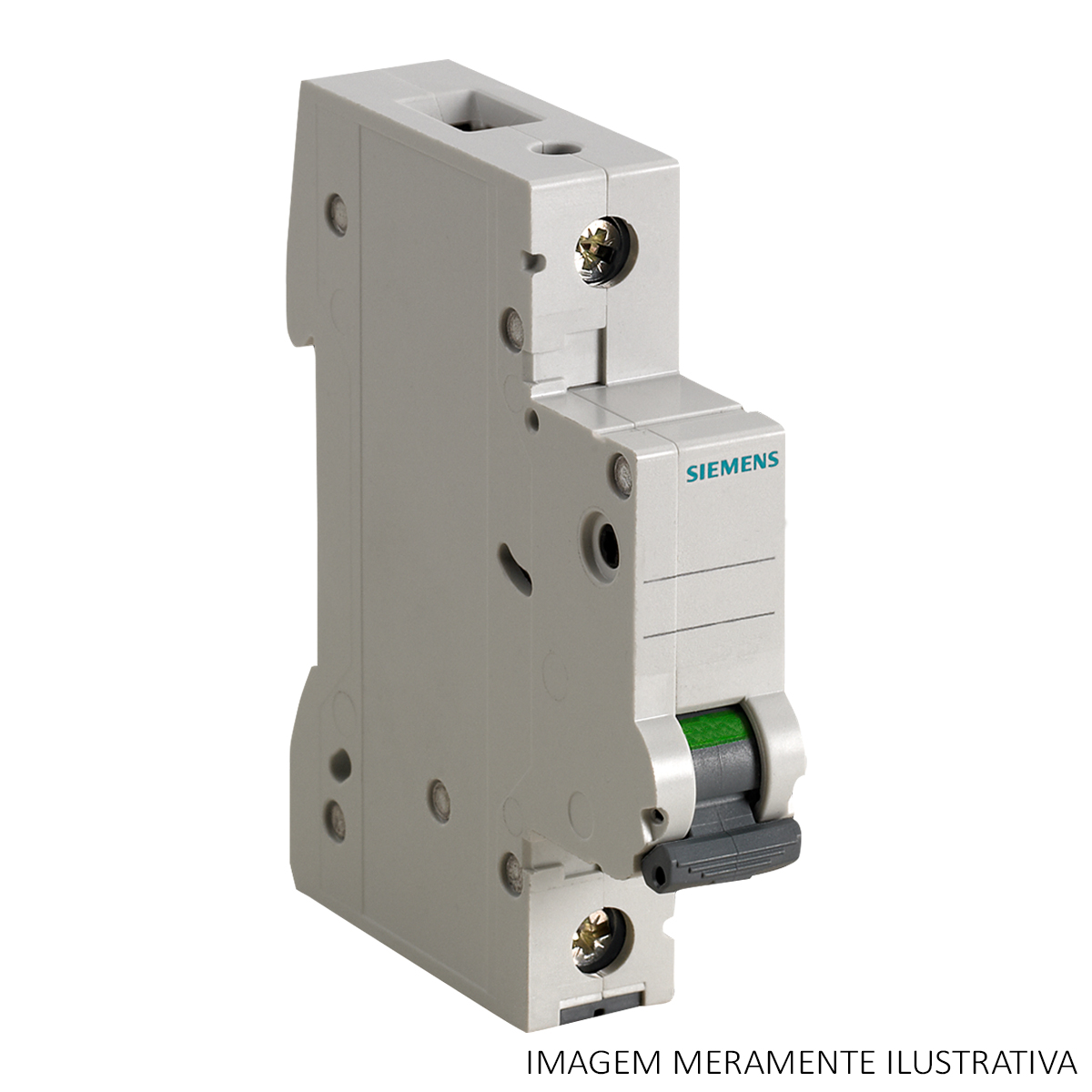

IMAGEM MERAMENTE ILUSTRATIVA

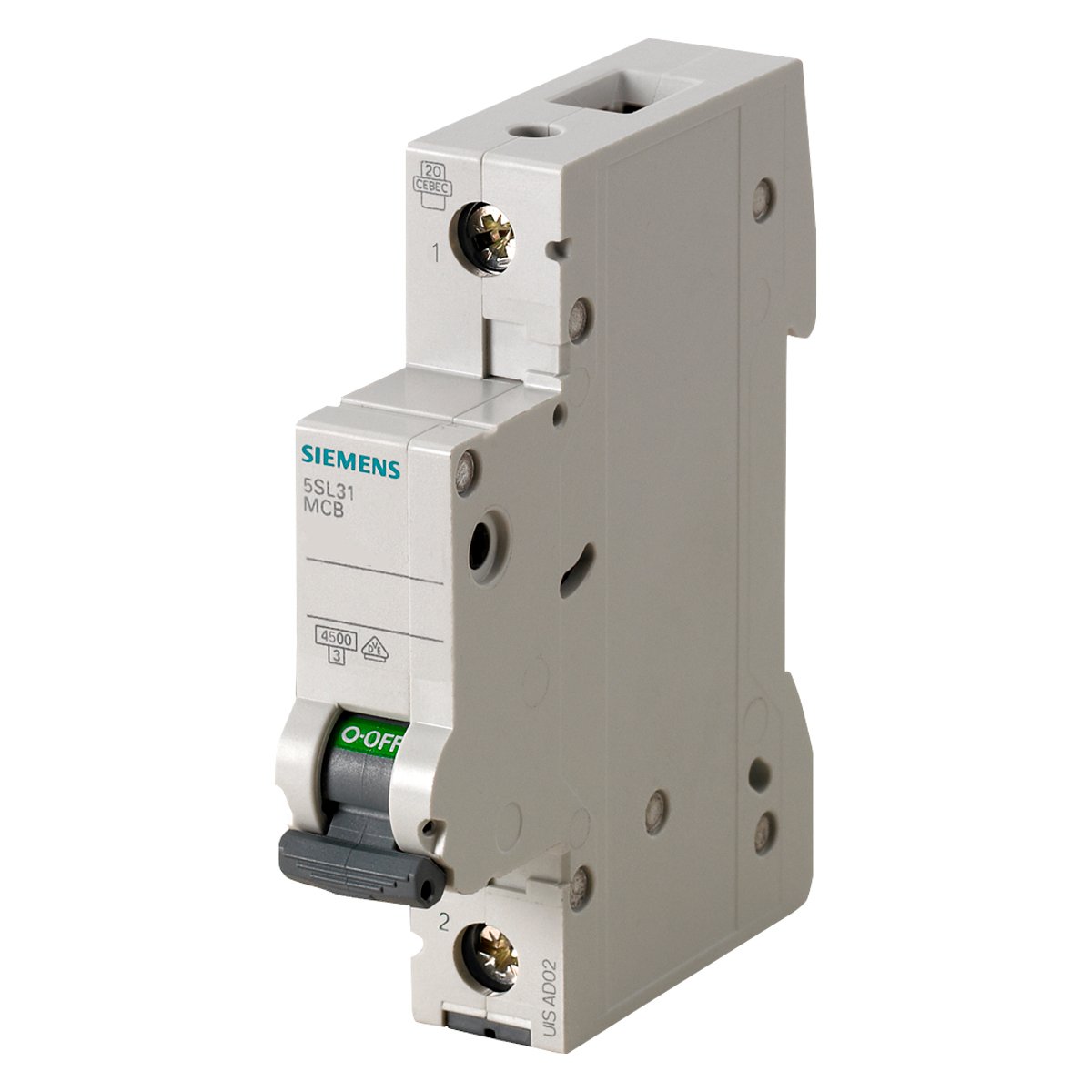

Disjuntor Mini Din Unipolar 20A Curva C 4,5Ka 220/380V 5SL31207MB Siemens
Com mais de 100 anos de história e experiência de atuação no Brasil, a Siemens visa desenvolver e gerar o que importa para a sociedade. Onde a excelência em eletrificação, automação e digitalização são destinadas, direcionadas e transformadas em soluções para levar a engenhosidade ao nível mais alto, de forma acessível a todos os consumidores. Conhecendo o Disjuntor Mini Din Bipolar, você conhece a excelência e a perfeição garantida pela Siemens.
CARACTERÍSTICAS:
Proteção segura contra curto-circuito e sobrecarga para aplicações padrão em habitações e edifícios.
Montagem e desmontagem do aparelho sem ferramenta.
Cablagem simples da alimentação graças ao barramento traseiro.
Os disjuntores 5SL estão disponíveis na versão de 1, 2, 3, 4, 1+N e 3+N polos, bem como noutros tipos especiais.
Os acessórios abrangentes, como por exemplo os interruptores auxiliares, permitem uma ampliação versátil das funções.
Simplesmente seguro com os aparelhos de proteção da SENTRON.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.

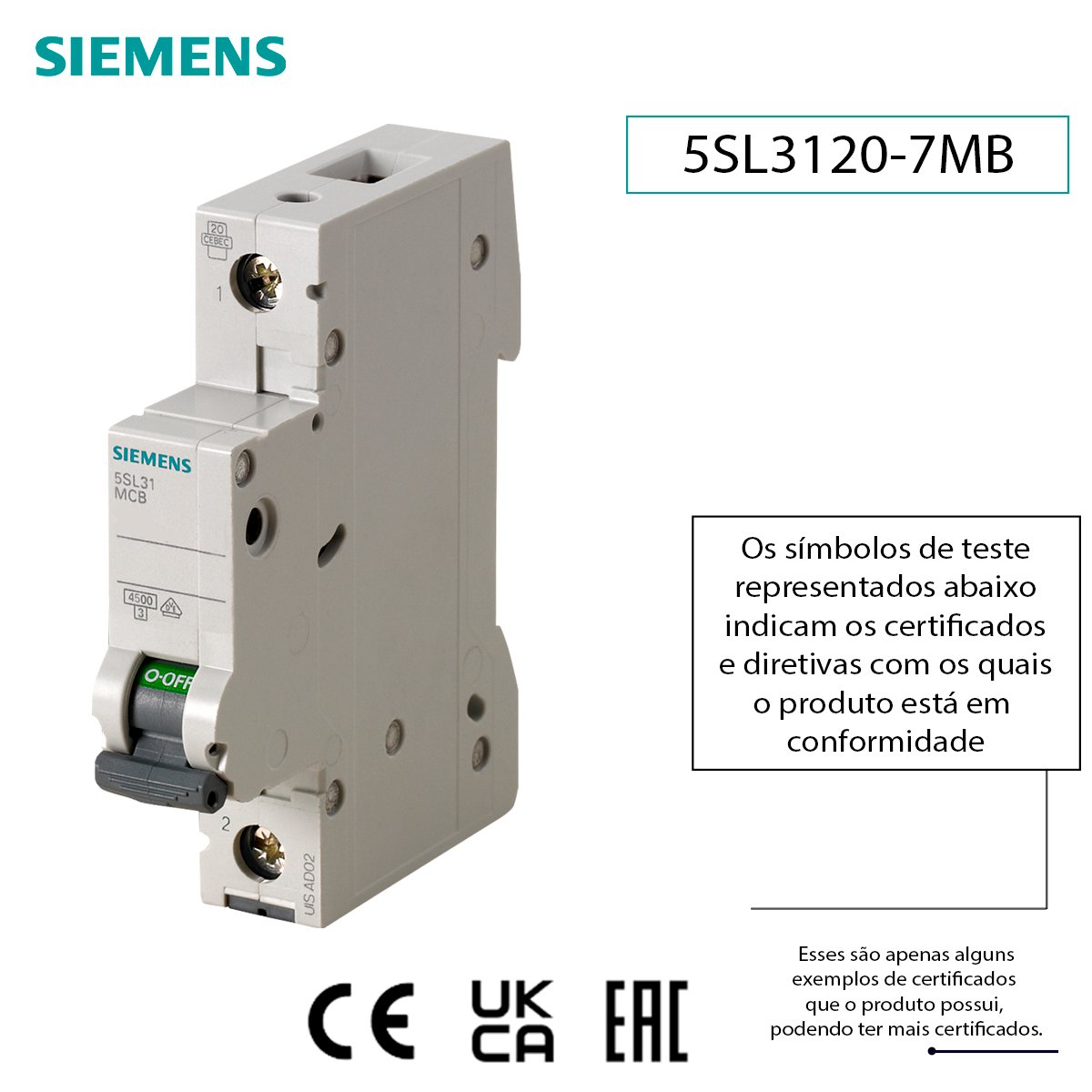

Código Fabricante: 5SL31207MB
ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Referencia: 5Sl31207Mb
Linha Fabr.: 5Sl3
Produto: Disjuntor Mini
Padrão: Din
Polos: Unipolar
Corrente(A): 20A
Curva: Curva C
Proteção: Termomagnético
Capacidade Interrupção: 4,5Ka
Tensão(V): 220/380V
Capacidade Interrupcao2: 6Ka
Tensão(V) 2: 127/220V
Frequência(Hz): 50/60Hz
Versão
Nome da marca do produto: SENTRON
Designação do produto: Disjuntores
Dados técnicos gerais
Quantidade de polos: 1
Versão dos polos: 1P
Classe de característica de disparo: C
durabilidade mecânica
- Com CA típico: 10 000
Categoria de sobretensão: III
Grau de poluição: 2
Tensão
Tipo de tensão da tensão operacional: CA
Tensão de isolamento (Ui)
- No funcionamento de uma fase com CA valor de
designação: 250 V
- No modo multifásico com CA valor de designação: 440 V
Corrente de serviço
- A 30 ºC valor de designação: 20 A
- Com CA valor de designação: 20 A
Tensão de alimentação
Tensão de alimentação com CA: 400 V
Faixa de valores da frequência da tensão de alimentação: 50/60 Hz
Tensão operacional
- No modo multifásico com CA máximo: 440 V
- Com CC valor de designação máximo: 62,5 V
Classe de proteção
Tipo de proteção IP: IP20, com condutores ligados
Capacidade de comutação
capacidade de comutação corrente
- Conforme NE 60898 valor de designação: 4,5 kA
Classe de limitação de energia: 3
Dissipação
Potência de perda [W] com valor de designação de corrente com CA no estado operacional quente por ponto de ligação: 1,7 W
Aptidão para utilização: Construção cvil / Infra-estruturas
Conexões
Secção transversal do condutor conectável unifilar
- Mínimo: 0,75 mm²
- Máximo: 25 mm²
Secção transversal do condutor conectável de vários fios
- Mínimo: 0,75 mm²
- Máximo: 25 mm²
Secção transversal do condutor conectável de fio fino comprocessamento da ponta do cabo
- Mínimo: 0,75 mm²
- Máximo: 25 mm²
Torque de aperto com conexão parafusada
- Mínimo: 2,5 N·m
- Máximo: 3 N·m

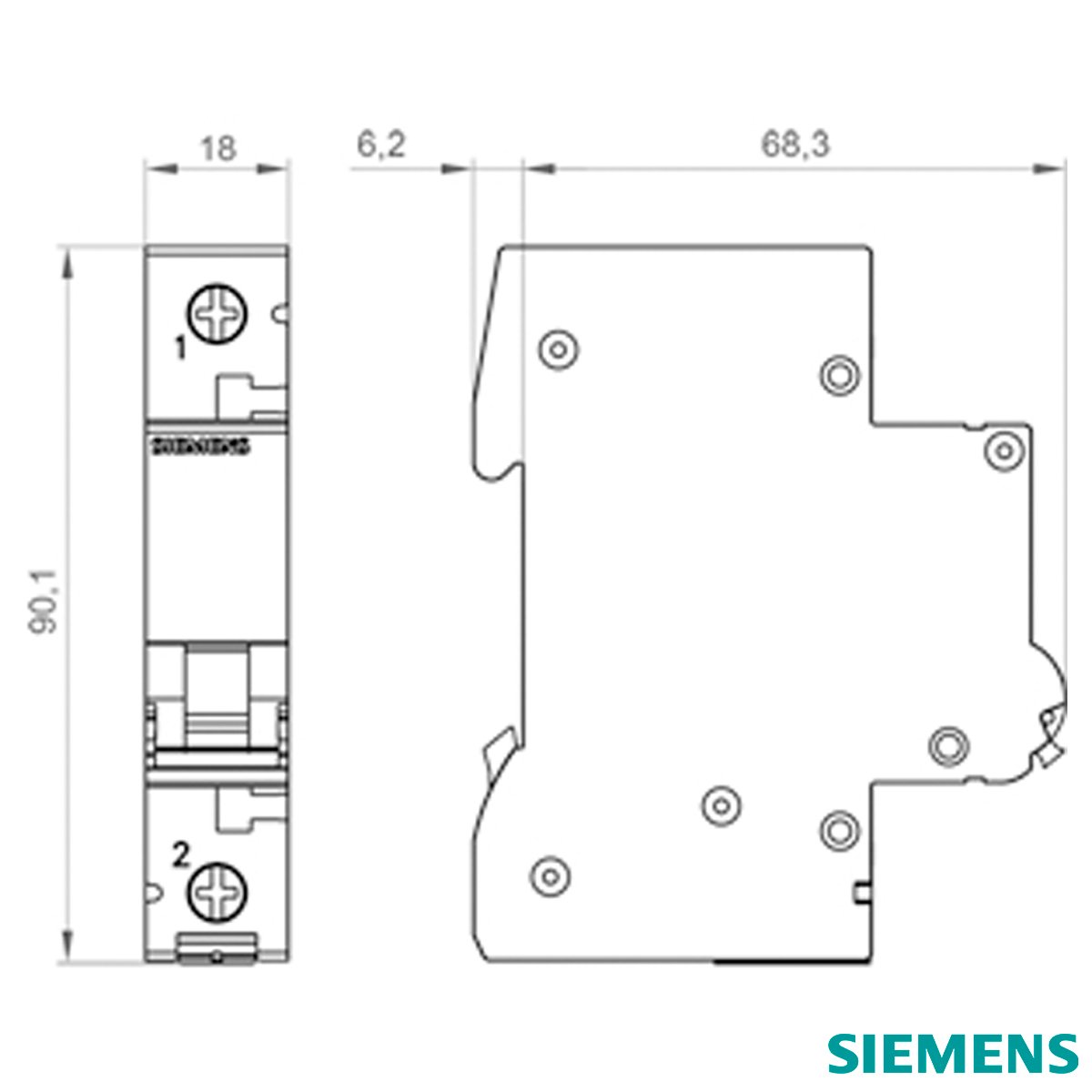

Medidas
Altura: 90 mm
Largura: 18 mm
Profundidade: 76 mm
Profundidade de montagem: 70 mm
Número de unidades de divisão da largura: 1
Posição de montagem: conforme desejar
Peso líquido: 125 g
