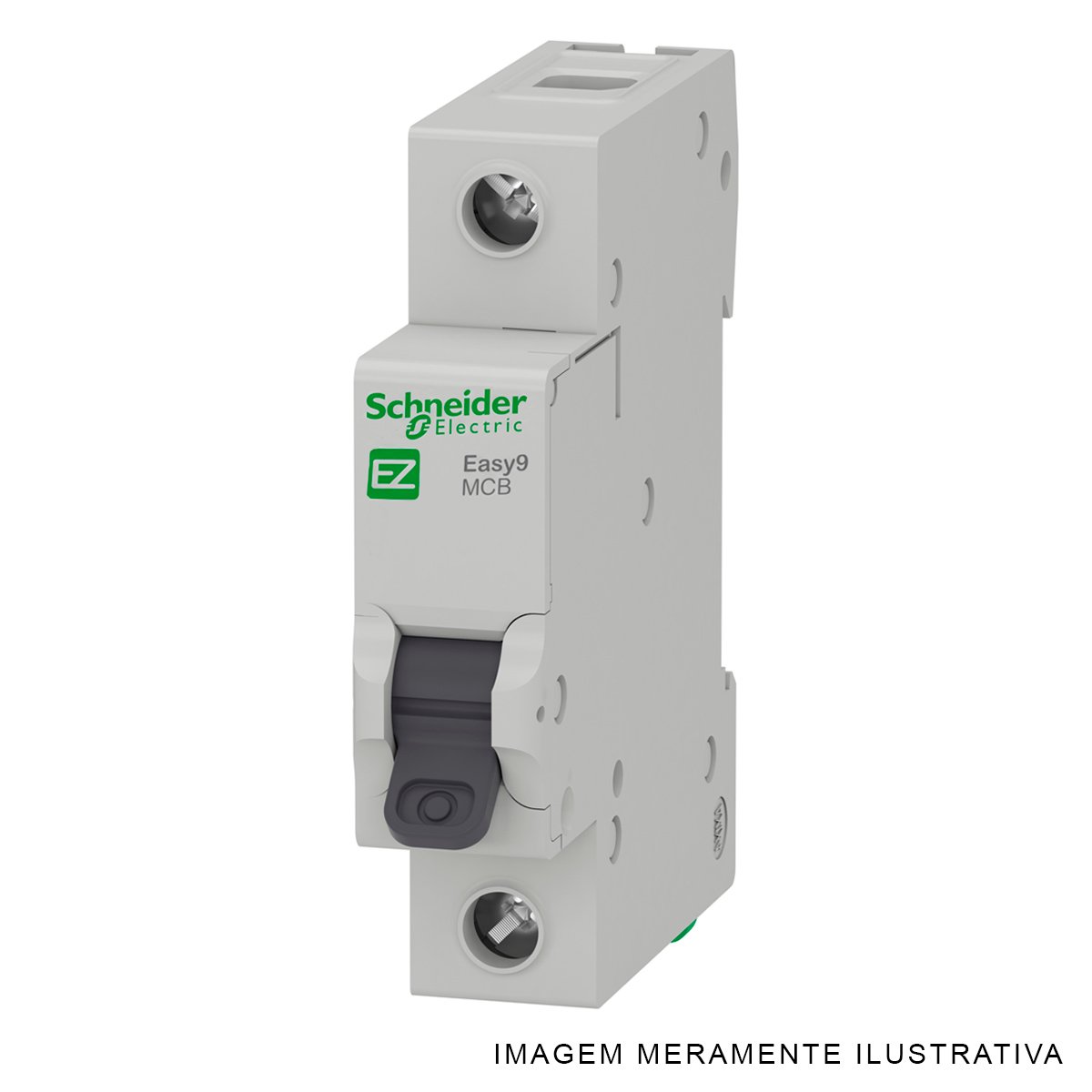

IMAGEM MERAMENTE ILUSTRATIVA

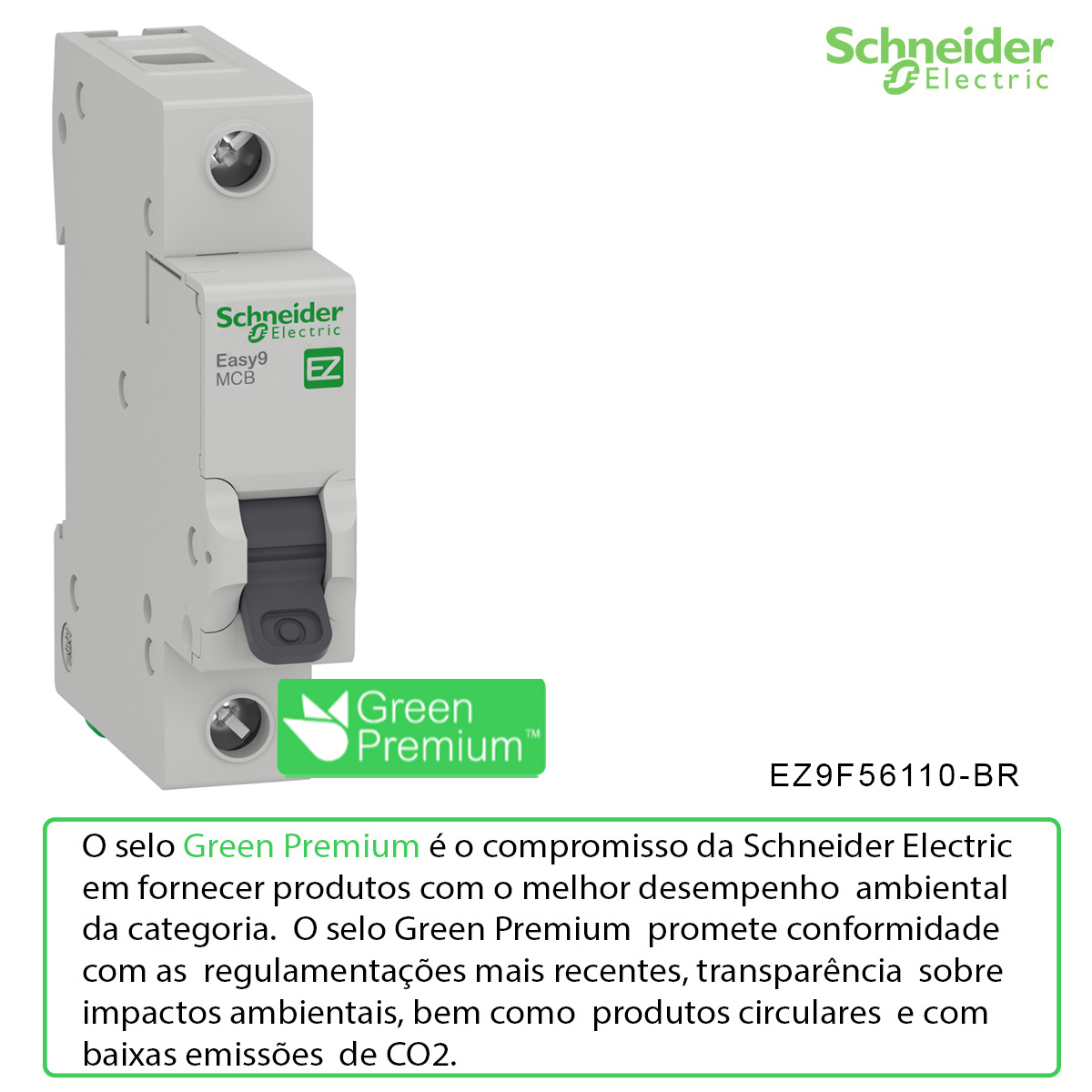

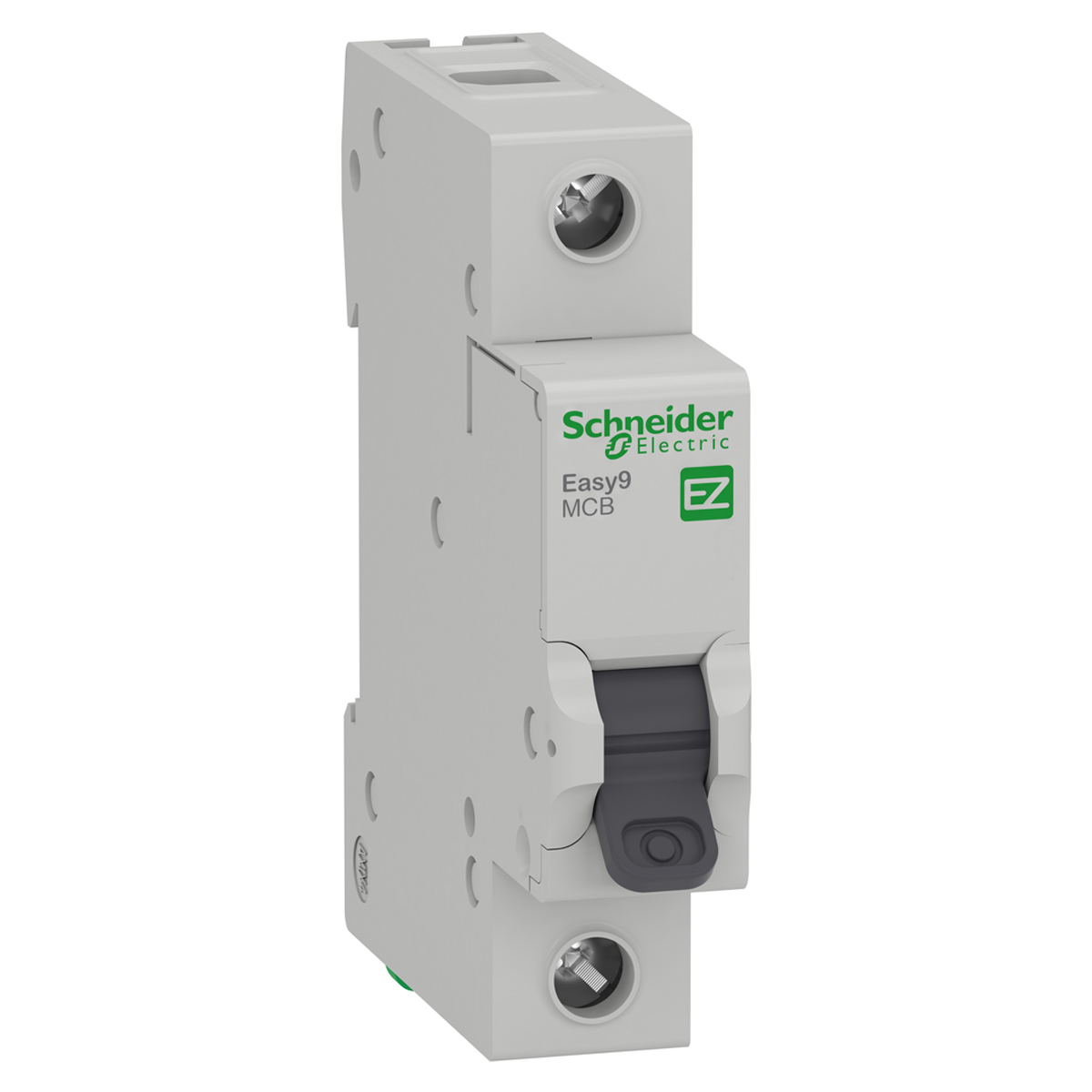

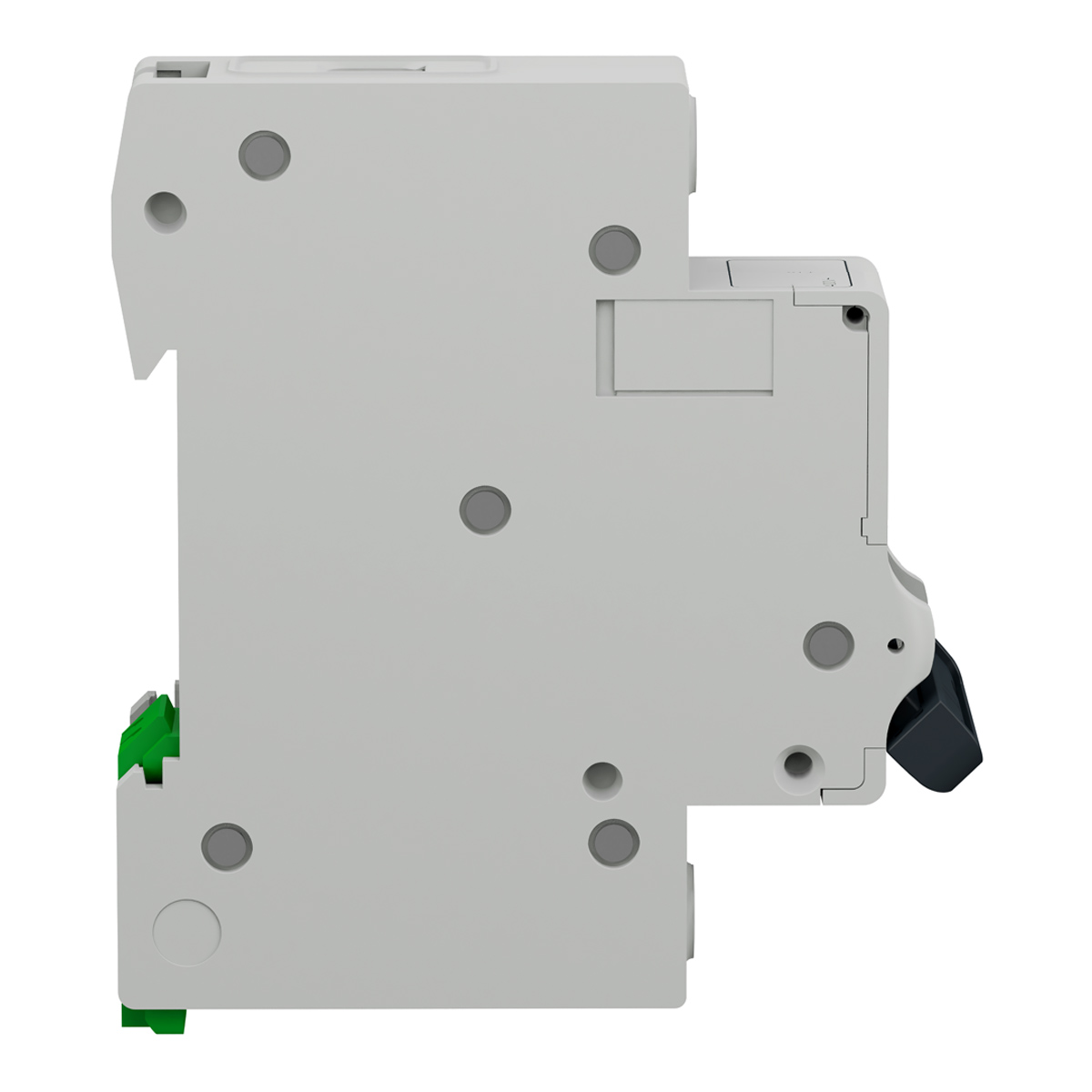

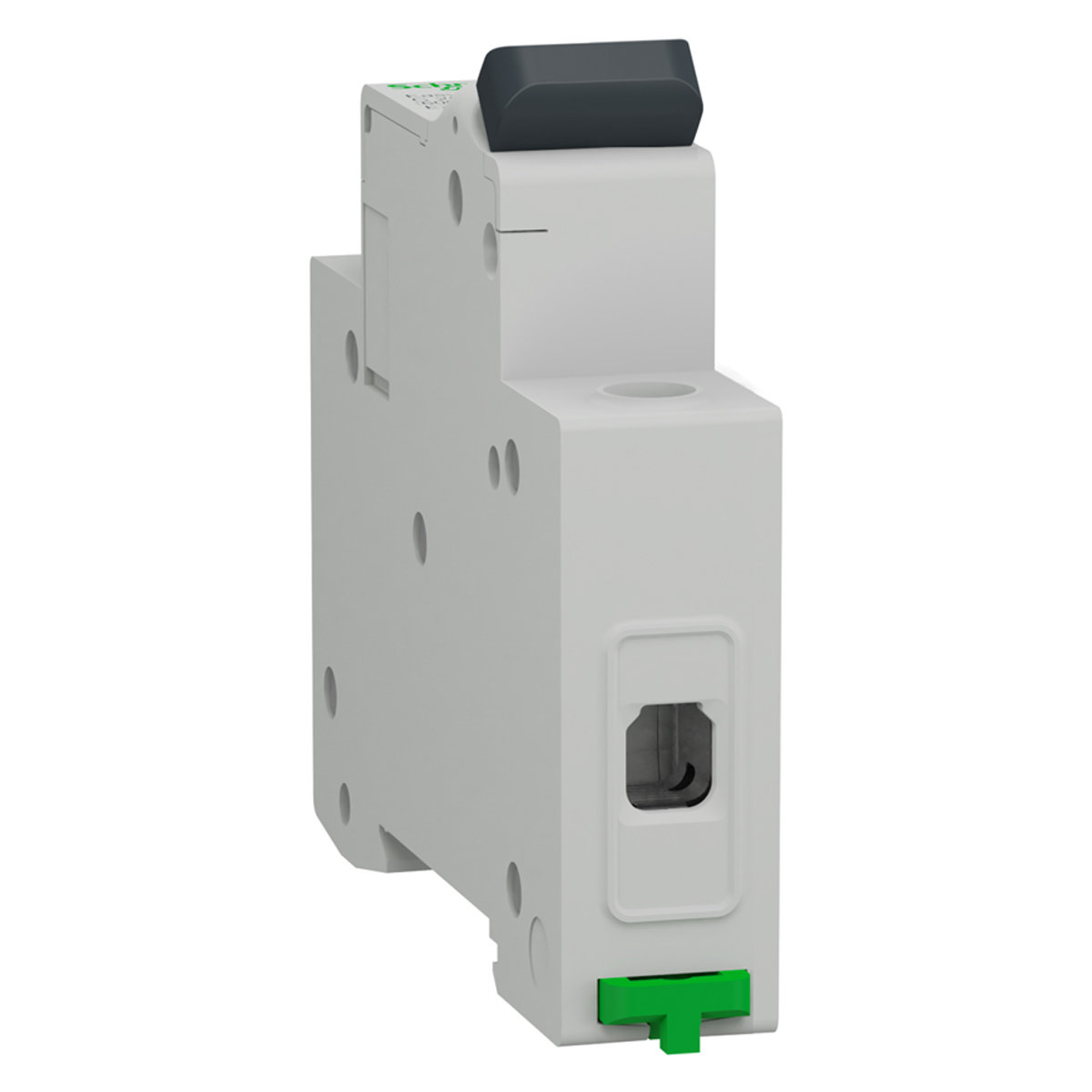

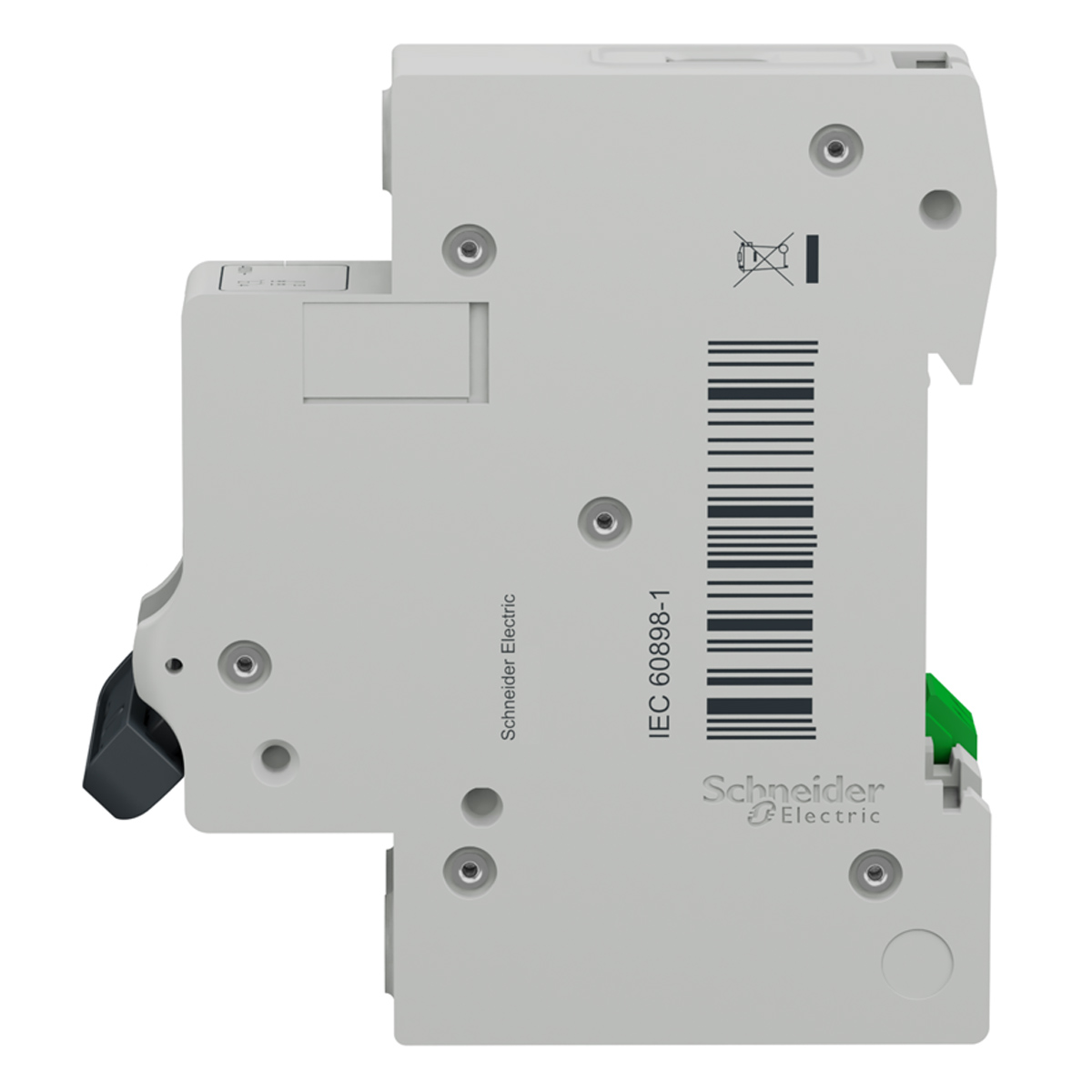

Disjuntor Mini Din 1P 10A 230V Curva C 6Ka Easy9 EZ9F56110-BR - Schneider Eletric
Com mais de 180 anos inovando e fazendo história, a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Disjuntor Mini Din Easy9 EZ9F56110-BR, você aproveita o que tem de melhor da nossa tecnologia.
CARACTERÍSTICAS:
O interruptor, ou disjuntor, termomagnético Easy9 de baixa tensão da Schneider Electric é fabricado para proteção contra sobrecargas e curtos-circuitos, graças ao seu sistema de proteção termomagnética. Este produto possui 1 polo, capacidade de 10A, curva de atuação tipo C e capacidade de interrupção de 6kA, 230V CA.

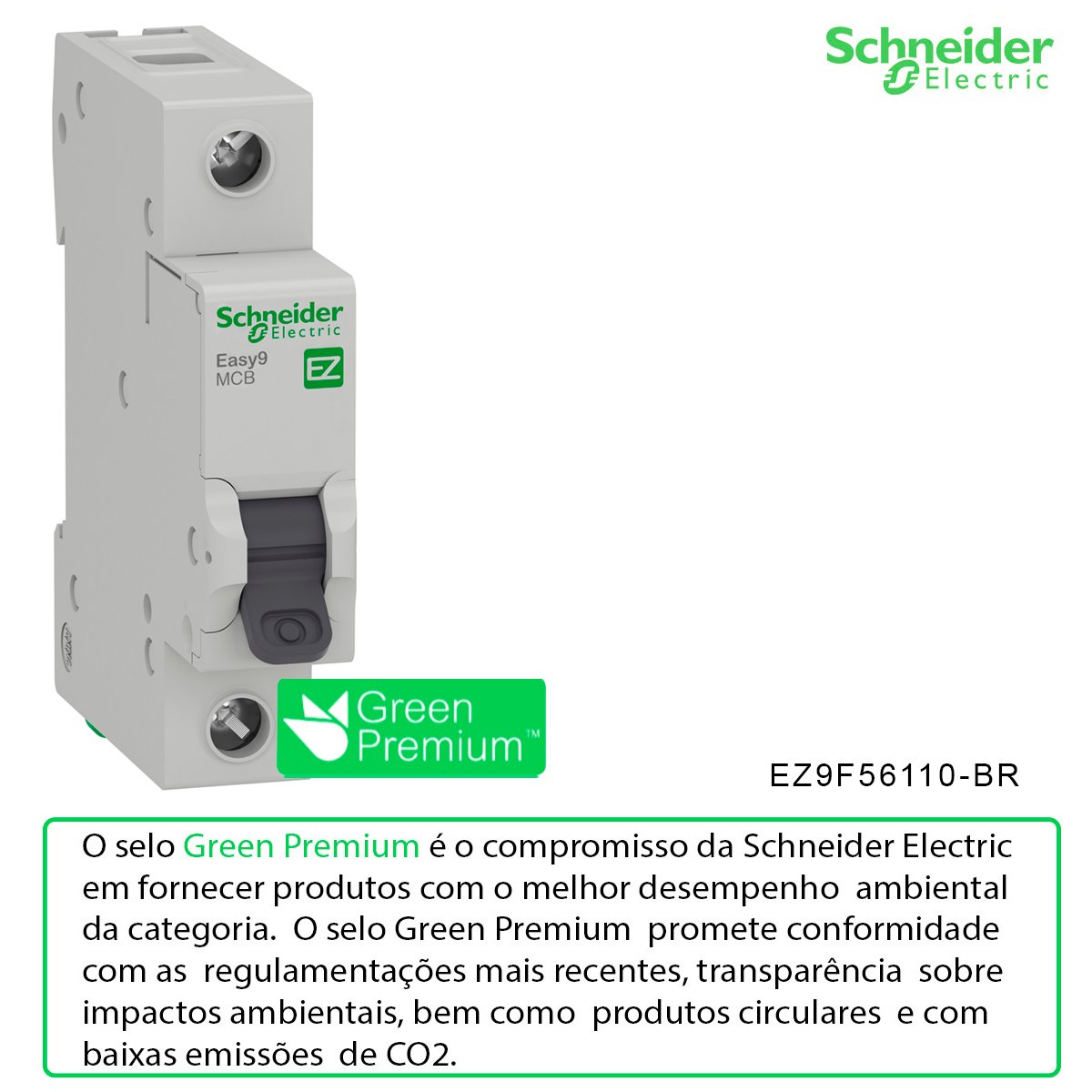

Este disjuntor termomagnético tem proteção IP20 e pode ser montado em trilho DIN. Este produto está em conformidade com IEC 60898-74 Os interruptores termomagnéticos Easy9 levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: EZ9F56110-BR
ESPECIFICAÇÕES TÉCNICAS:
Marca: Schneider
Referência: Ez9F56110Br
Linha Fabr.: Easy9
Produto: Disjuntor Mini
Padrão: Din
Polos: Unipolar
Corrente(A): 10A
Curva: Curva C
Proteção: Termomagnético
Capacidade Interrupção: 6Ka
Tensão(V): 230V
Capacidade Interrupcao2: 5Ka
Tensão(V) 2: 127V
Frequência(Hz): 50/60Hz
Principal:
Linha: Easy9
Aplicação do dispositivo: Distribuição
Tipo de produto ou componente: Disjuntor modular
Nome abreviado do dispositivo: Disjuntor modular Easy9
Polos: 1P
Número de polos protegidos: 1
Corrente nominal: 0,416666666666667
Tipo de rede: CA
Tecnologia da unidade de disparo: Termomagnético
Curva de Tempo Corrente: C
capacidade de corte:
- 6000 A Icn a 230 V CA 50/60 Hz para IEC 60898-1
- 10000 A Icn a 127 V CA 50/60 Hz para IEC 60898-1
Adequação para isolamento: Sim conforme IEC 60898-1
Complementar:
Frequência da rede: 50 Hz
Tensão de operação nominal:
- 230 V CA 50 Hz
- 127 V CA 50 Hz
Limite de disparo magnético: 5...10 x polegadas
Capacidade de corte nominal em serviço: 6 kA 100 % x Icn a 230 V CA 50/60 Hz para IEC 60898-1
Tensão de isolamento nominal: 500 V CA 50/60 Hz conforme IEC 60898-1
Tensão suportável de impulso nominal: 4 kV conforme IEC 60898-1
Indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
Sinalização local: Sem
Modo de montagem: De encaixe

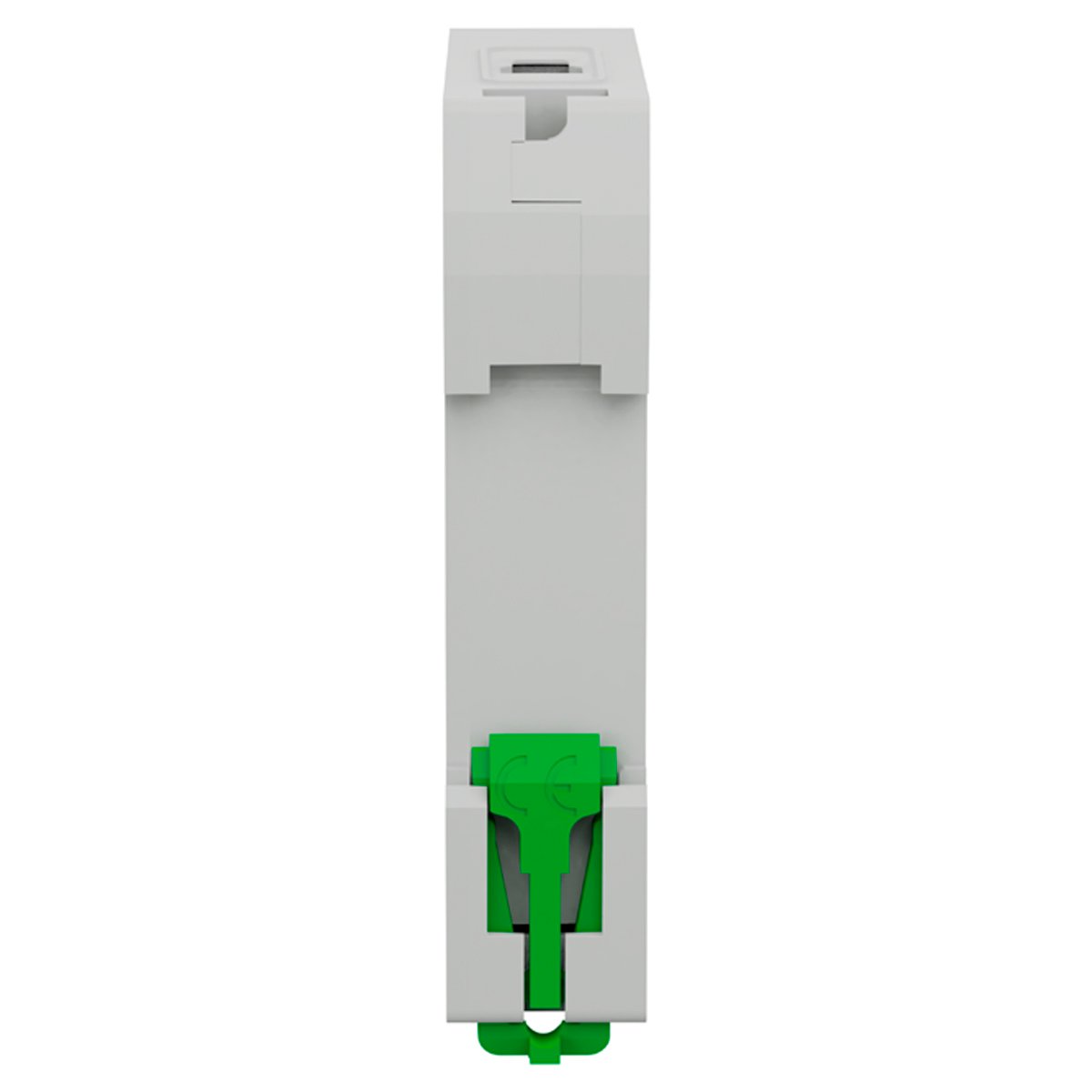

Suporte de montagem: Trilho DIN
desvios de 9 mm: 2
Altura: 81 mm
Largura: 18 mm
Profundidade: 66,5 mm
Cor: Cinza (RAL 7035)
Durabilidade mecânica: 10000 ciclos
Durabilidade elétrica: 4000 ciclos
conexões - terminais:

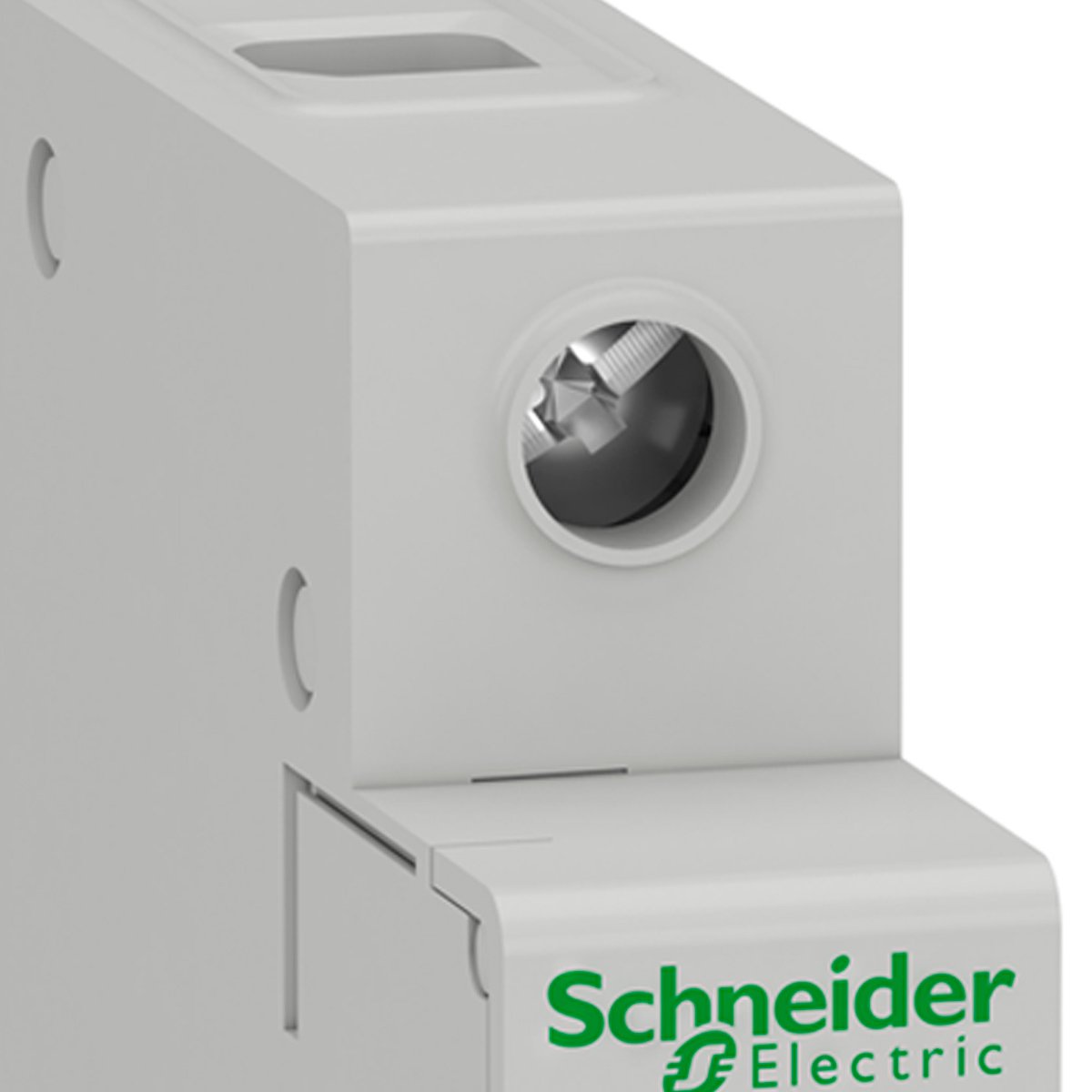

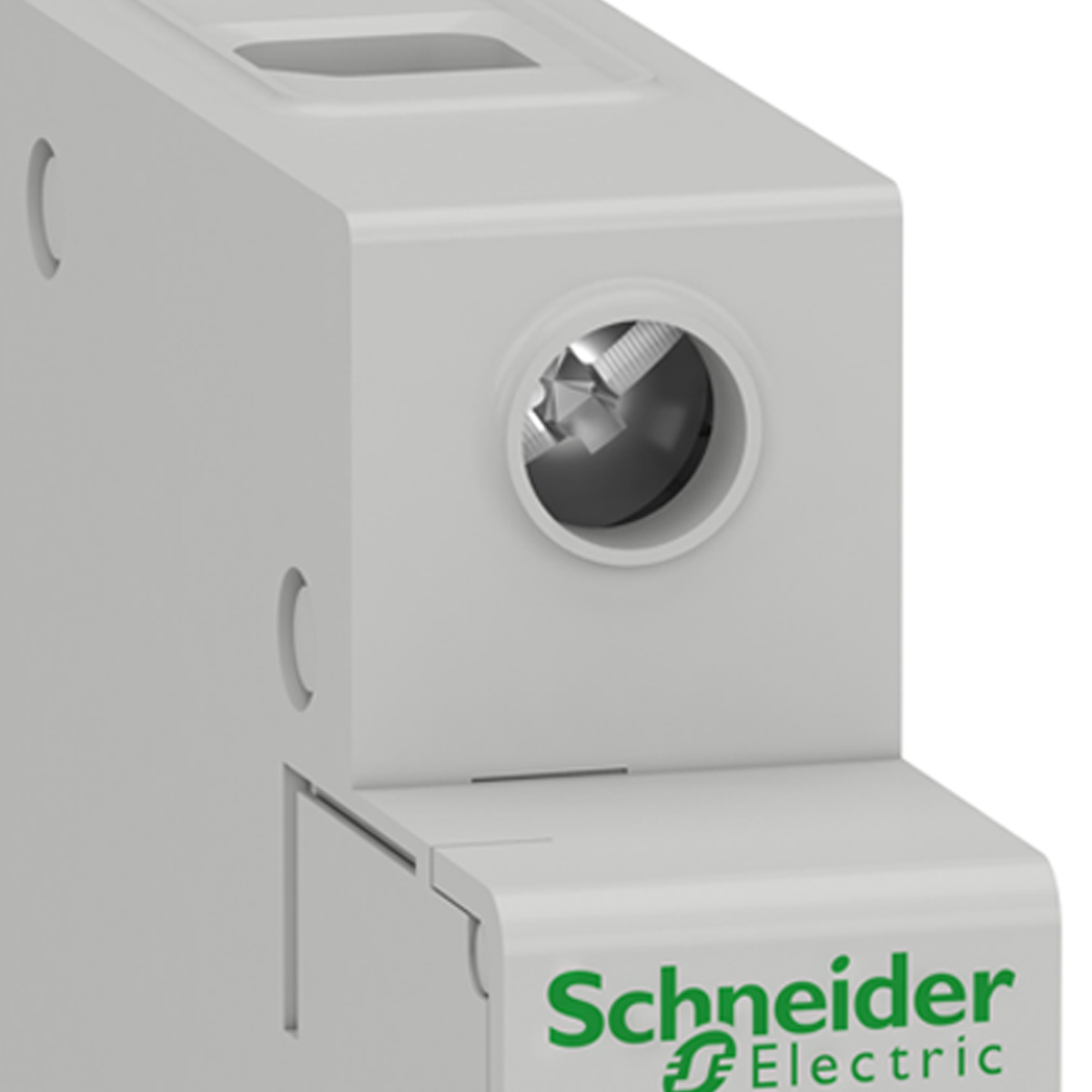

- Terminal tipo túnel (superior ou inferior) 1…25 mm² rígido
- Terminal tipo túnel (superior ou inferior) 1…16 mm² Flexível
Torque de aperto: 2 N.m superior ou inferior
Meio ambiente:
Normas: IEC 60898-1
Certificações do produto:
- VDE
- CE
Grau de proteção IP: IP20 conforme o IEC 60529
Grau de poluição: 2
Tropicalização: 2
Umidade relativa: 95 % a -5…60 °C
Temperatura ambiente para funcionamento: -5…60 °C
Temperatura ambiente para armazenamento: -40…85 °C
