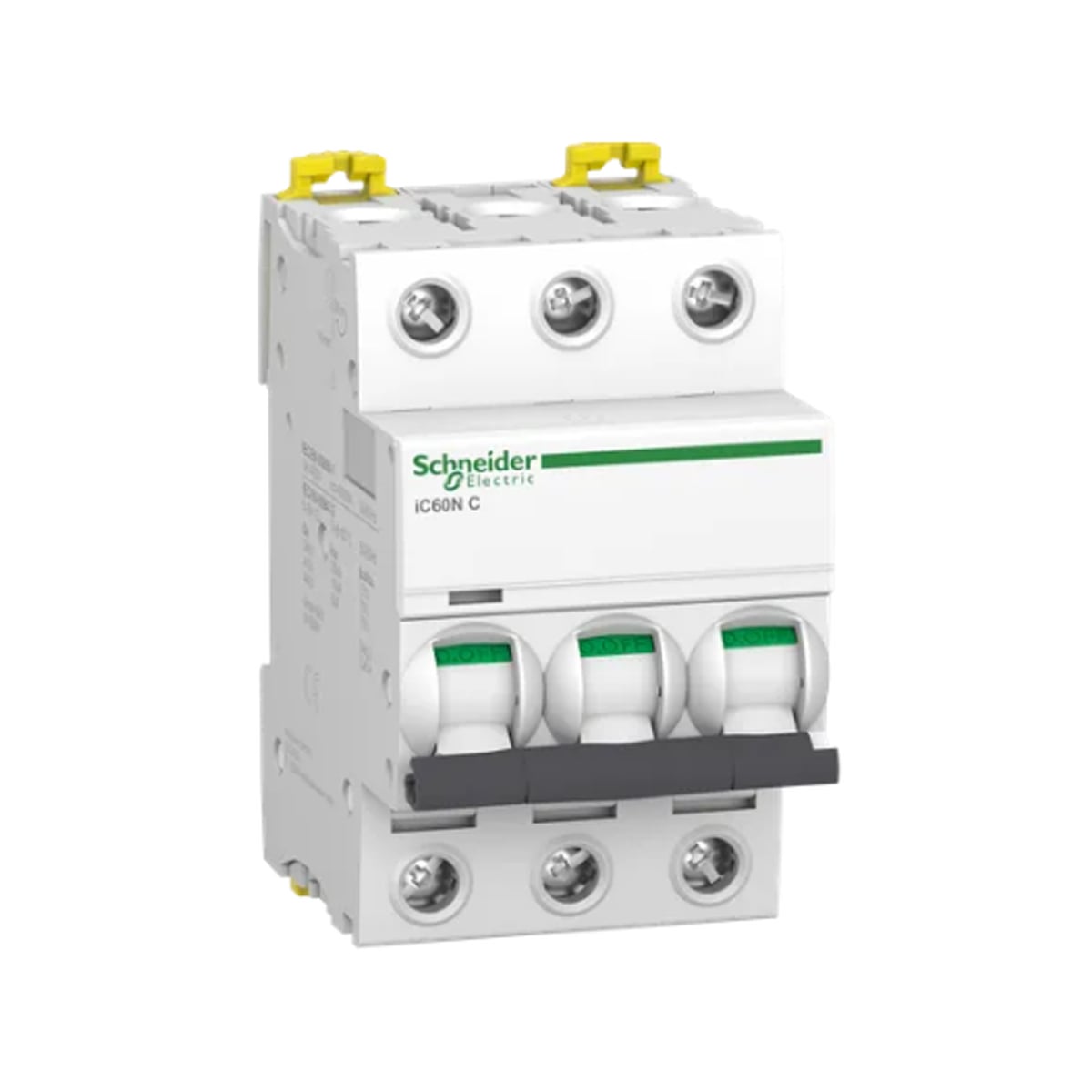

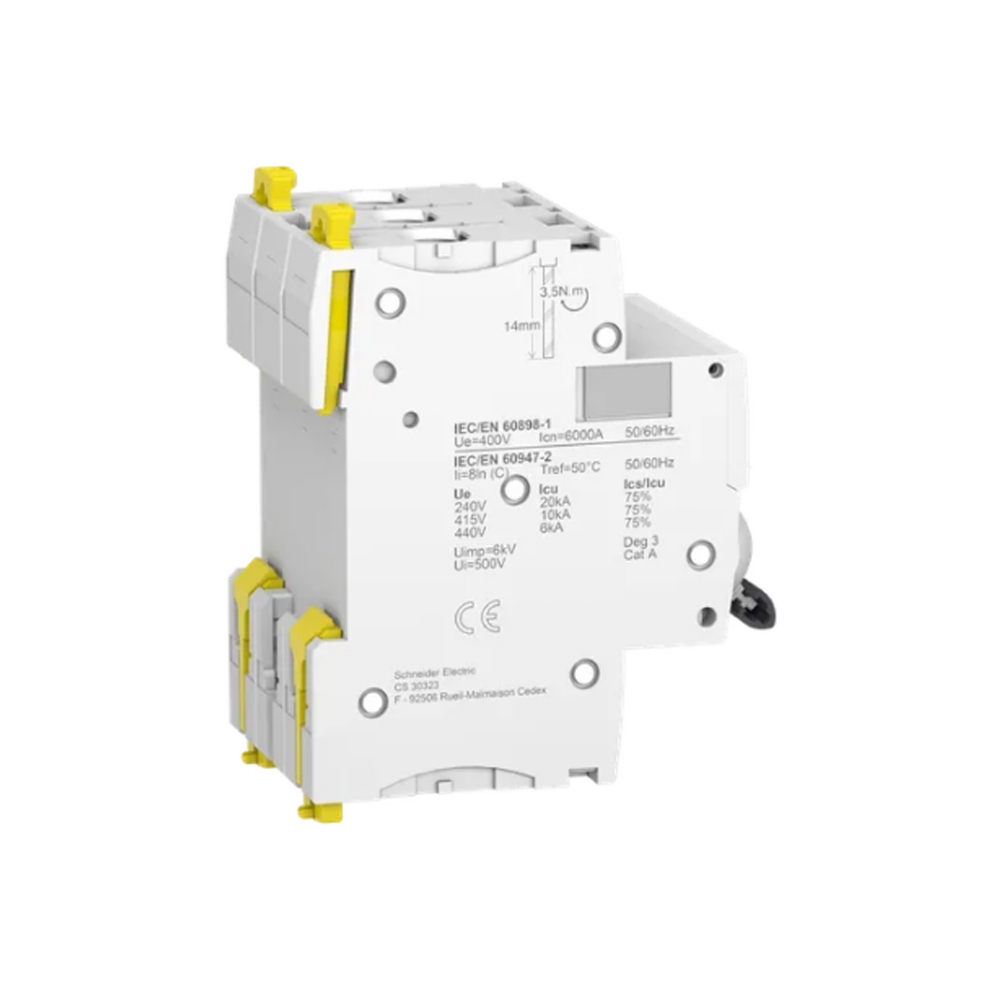

Disjuntor Mini Din Tripolar 63A 6Ka Curva C 230-400V Schneider
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Disjuntor Mini Din Tripolar 63A você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 3 Meses.
Código Fabricante: A9F74363
ESPECIFICAÇÕES TÉCNICAS:
Aplicação do dispositivo: Distribuição
linha: Acti 9
nome do produto: Acti 9 iC60
tipo de produto ou componente: Disjuntor modular
Nome abreviado do dispositivo: IC60N
descrição de polos: 3P
número de polos protegidos: 3
[In] corrente nominal: 63 A
tipo de rede:
CC
CA
tecnologia da unidade de disparo: Termomagnético
Curva de Tempo-Corrente: C
capacidade de corte:
6000 A Icn a 400 V AC 50/60 Hz em conformidade com EN / IEC 60898-1
36 kA Icu a 12 ... 60 V CA 50/60 Hz em conformidade com EN / IEC 60947-2
10 kA Icu a 380 ... 415 V CA 50/60 Hz em conformidade com EN / IEC 60947-2
20 kA Icu a 220 ... 240 V CA 50/60 Hz em conformidade com EN / IEC 60947-2
6 kA Icu a 440 V AC 50/60 Hz em conformidade com EN / IEC 60947-2
36 kA Icu a 100 ... 133 V CA 50/60 Hz para EN / IEC 60947-2
10 kA Icu em <= 180 V DC em conformidade com EN / IEC 60947-2
categoria de uso:
Categoria A conforme EN 60947-2
Categoria A em conformidade com IEC 60947-2
adequação para isolamento:
Sim conforme EN 60898-1
Sim conforme EN 60947-2
Sim conforme IEC 60898-1
Sim em conformidade com IEC 60947-2
Normas:
EN 60898-1
EN 60947-2
IEC 60898-1
IEC 60947-2
frequência da rede: 50/60 Hz
limite de disparo magnético: 8 x In +/- 20%
[Ics] capacidade de corte nominal em serviço:
15 kA 75% em conformidade com EN 60947-2 - 220 ... 240 V CA 50/60 Hz
7,5 kA 75% em conformidade com EN 60947-2 - 380 ... 415 V CA 50/60 Hz
4,5 kA 75% em conformidade com EN 60947-2 - 440 V AC 50/60 Hz
15 kA 75% em conformidade com IEC 60947-2 - 220 ... 240 V CA 50/60 Hz
7,5 kA 75% em conformidade com IEC 60947-2 - 380 ... 415 V CA 50/60 Hz
4,5 kA 75% em conformidade com IEC 60947-2 - 440 V CA 50/60 Hz
27 kA 75% em conformidade com IEC 60947-2 - 12 ... 133 V CA 50/60 Hz
27 kA 75% em conformidade com EN 60947-2 - 12 ... 133 V CA 50/60 Hz
6000 A 100% para EN 60898-1 - 400 V CA 50/60 Hz
6000 A 100% para IEC 60898-1 - 400 V CA 50/60 Hz
10 kA 100% em conformidade com IEC 60947-2 - 125 ... 180 V DC
10 kA 100% em conformidade com EN 60947-2 - 125 ... 180 V DC
[Ui] tensão de isolamento nominal:
500 V CA 50/60 Hz conforme EN 60947-2
500 V CA 50/60 Hz conforme IEC 60947-2
[Uimp] tensão suportável de impulso nominal:
6 kV conforme EN 60947-2
6 kV em conformidade com IEC 60947-2
indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
sinalização local: Indicador de disparo
modo de montagem: Fixo
suporte de montagem: Calha DIN
compatibilidade do bloco de distribuição do barramento combinado: Superior ou inferior: sim
desvios de 9 mm: 6
altura: 85 mm
largura: 54 mm
profundidade: 78,5 mm
Peso líquido: 0,375 kg
