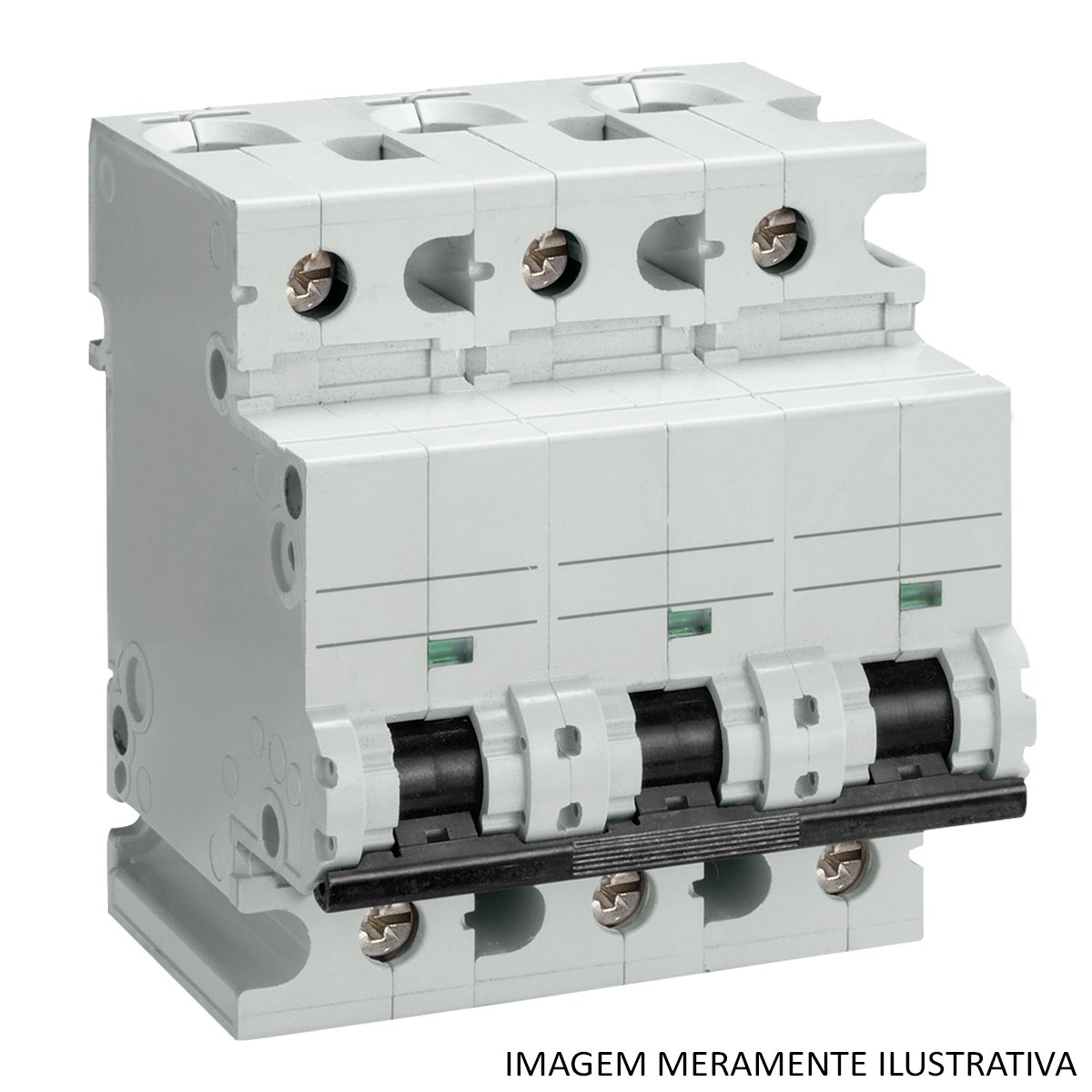

IMAGEM MERAMENTE ILUSTRATIVA
Disjuntor Mini Din Tripolar 125A Curva C 10Ka 220/380V 5SP43927 Siemens
Com mais de 100 anos de história e experiência de atuação no Brasil, a Siemens visa desenvolver e gerar o que importa para a sociedade. Onde a excelência em eletrificação, automação e digitalização são destinadas, direcionadas e transformadas em soluções para levar a engenhosidade ao nível mais alto, de forma acessível a todos os consumidores. Conhecendo o Disjuntor Mini Din Tripolar 125A Curva C 10Ka 220/380V 5SP43927, você conhece a excelência e a perfeição garantida pela Siemens.
CARACTERÍSTICAS:
Como parte integrante importante dos componentes de proteção SENTRON para a instalação elétrica, os disjuntores da linha da Siemens oferecem uma proteção eficaz do operador e de instalações ao desligar de forma segura em caso de sobrecarga e curto-circuito. A confortável técnica de montagem e ligação, os componentes adicionais uniformes e o design consistente identificam a família de aparelhos.
Quer para a infraestrutura, quer para requisitos industriais, a Siemens oferece disjuntores da linha para todas as aplicações e qualquer campo de aplicação. Os disjuntores da linha da Siemens se distinguem sobretudo pelo seguinte:
- 1. Proteção eficaz do operador, do investimento e de instalações contra sobrecarga e curto-circuito.
- 2. Acessórios uniformes de grande variedade que podem ser montados facilmente e substituídos em qualquer altura.
- 3. Segurança confiável na instalação graças à proteção contra envolvência e contato que vem incluída por norma.
- 4. Indicador da posição de comutação bem visível.
- 5. O código Datamatrix à frente no aparelho fornece rápida e facilmente todas as informações sobre o disjuntor da linha.
- 6. Tecnologia ideal para sua segurança - somente da Siemens.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: 5SP43927
ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Referência: 5Sp43927
Linha Fabr.: Sentron
Produto: Disjuntor Mini
Padrão: Din
Polos: Tripolar
Corrente(A): 125A
Curva: Curva C
Proteção: Termomagnético
Capacidade Interrupção: 10Ka
Tensão(V): 220/380V
Capacidade Interrupcao2: 20Ka
Tensão(V) 2: 127/220V
Capacidade Interrupcao3: 10Ka
Tensão(V) 3: 250/440V
Frequência(Hz): 50/60Hz
Nome da marca do produto: SENTRON
Designação do produto: Disjuntor
Versão do produto Disjuntor: 5SP
Dados técnicos gerais:
Quantidade de polos: 3
Versão dos polos: 3P
Classe de característica de disparo: C
Durabilidade mecânica típica: 10 000
Categoria de sobretensão: 3
grau de poluição: 3
Tensão:
Tipo de tensão da tensão de serviço: CA
Tensão de isolamento: (Ui)
- Em CA valor nominal: 440 V
- No modo multifásico em CA valor nominal 440 V corrente de serviço
- a 30 ºC valor nominal: 125 A
- Com 40 ºC valor nominal: 118,75 A
- A 50 ºC valor nominal: 111,875 A
- A 60 ºC valor nominal: 105 A
- Em CA valor nominal: 125 A
Tensão de alimentação:
Tensão de alimentação em CA: 400 V
Range de valores da frequência da tensão de alimentação: 50/60 Hz
Classe de proteção:
Grau de proteção IP: IP20, com condutores ligados, IP 40 na área de alcance com cobertura do
Quadro de repartição:
Capacidade de comutação:
capacidade de comutação: corrente
- De acordo com EN 60898 valor nominal: 10 kA
Dissipação
Potência de perda [W] em valor nominal de corrente em CA no estado operacional quente por ponto de ligação: 10,9 W
aptidão para utilização: infraestrutura / indústria
Detalhes do produto:
Componente do produto:
- Terminais fêmea em cima: Si
- Terminais fêmea em baixo: Si
Característica do produto:
- Características para chave principal de acordo com EN 60204-1: Si
- Livre de halogênio: Si
- Apto para selagem: Si
- Sem silicone: Si
Expansão do produto montável dispositivos adicionais: Si
Conexões:
Secção transversal do condutor conectável unifilar:
- Mínimo: 25 mm²
- Máximo: 50 mm²
Secção transversal do condutor conectável de vários fios:
- Mínimo: 25 mm²
- Máximo: 50 mm²
Secção transversal do condutor conectável de fio fino com tratamento de terminal de condutor isolado
- Mínimo: 25 mm²
- Máximo: 35 mm²
Número AWG como secção transversal do condutor conectável codificada
- Mínimo: 3
- Máximo: 1
Torque de aperto [lbf·in] em terminais com parafuso:
- Mínimo: 22,1 lbf·in
- Máximo: 31 lbf·in
Torque de aperto em terminais com parafuso:
- Mínimo: 2,5 N·m
- Máximo: 3,5 N·m
Posição da linha de conexão da rede: conforme desejar

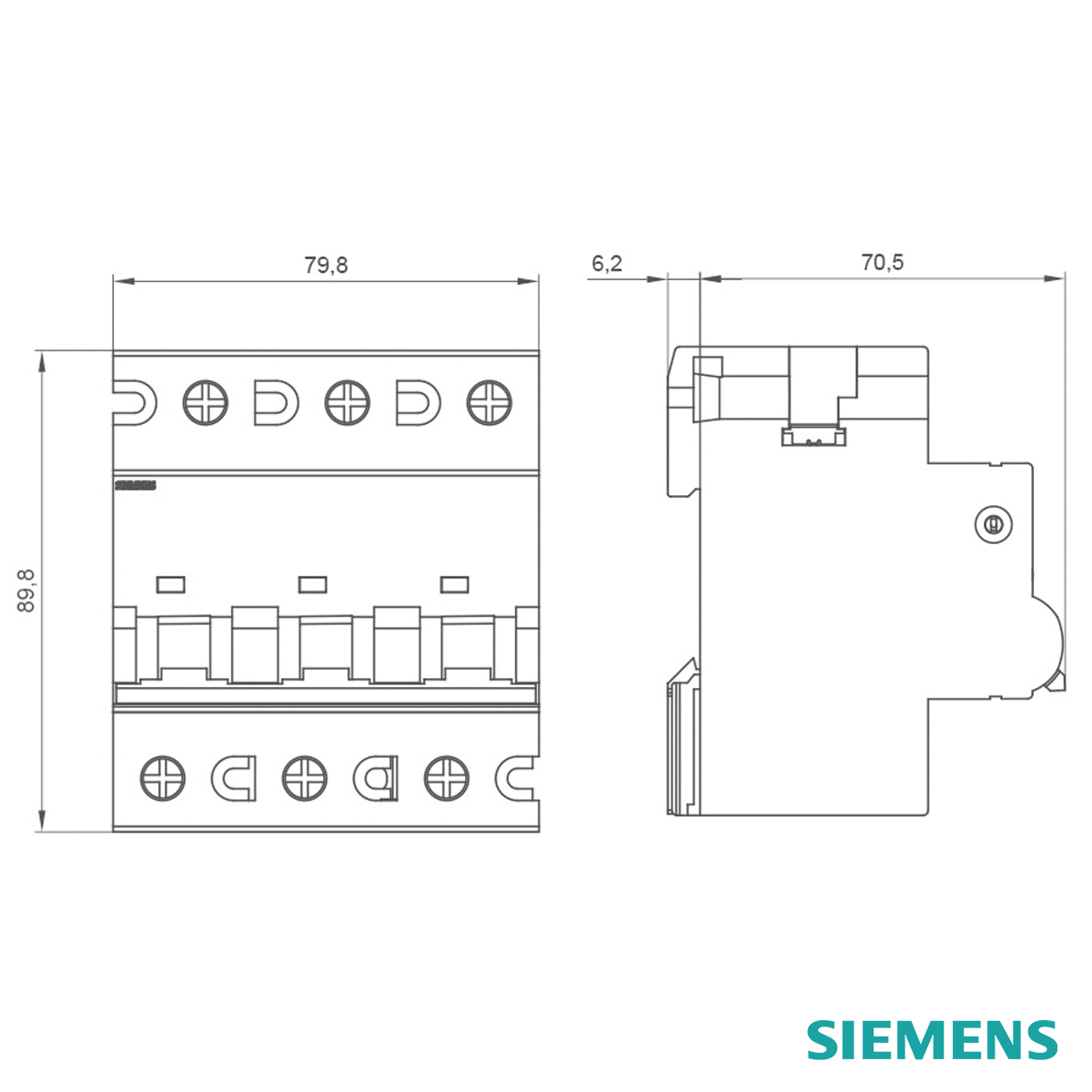

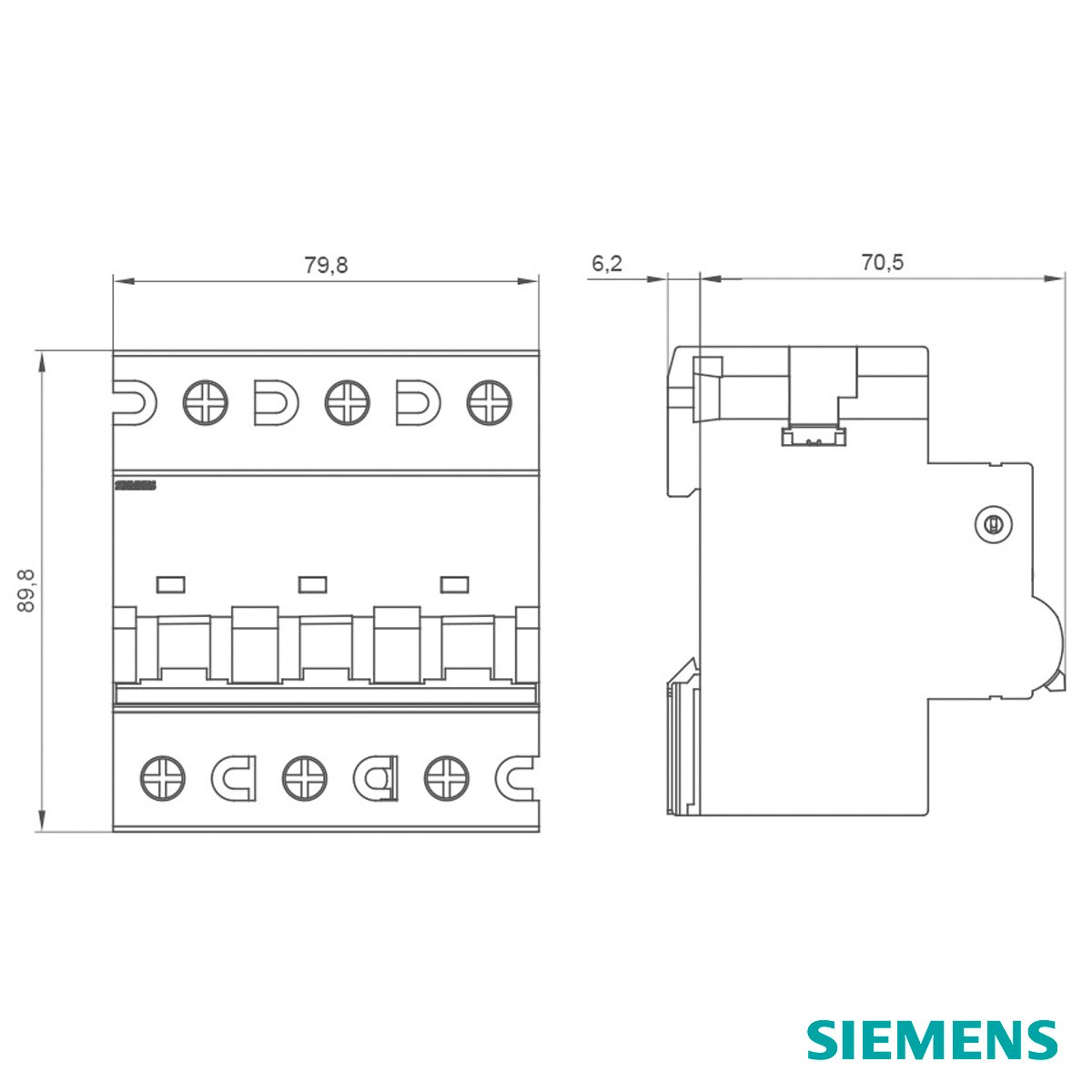

Projeto mecânico:
Altura: 90 mm
Largura: 81 mm
Profundidade: 76 mm
Profundidade da montagem: 70 mm
Número de unidades de divisão da largura: 4,5
Tipo de fixação: Calha DIN & Fixação por parafusos
Posição de montagem: conforme desejar
Peso líquido: 781 g
