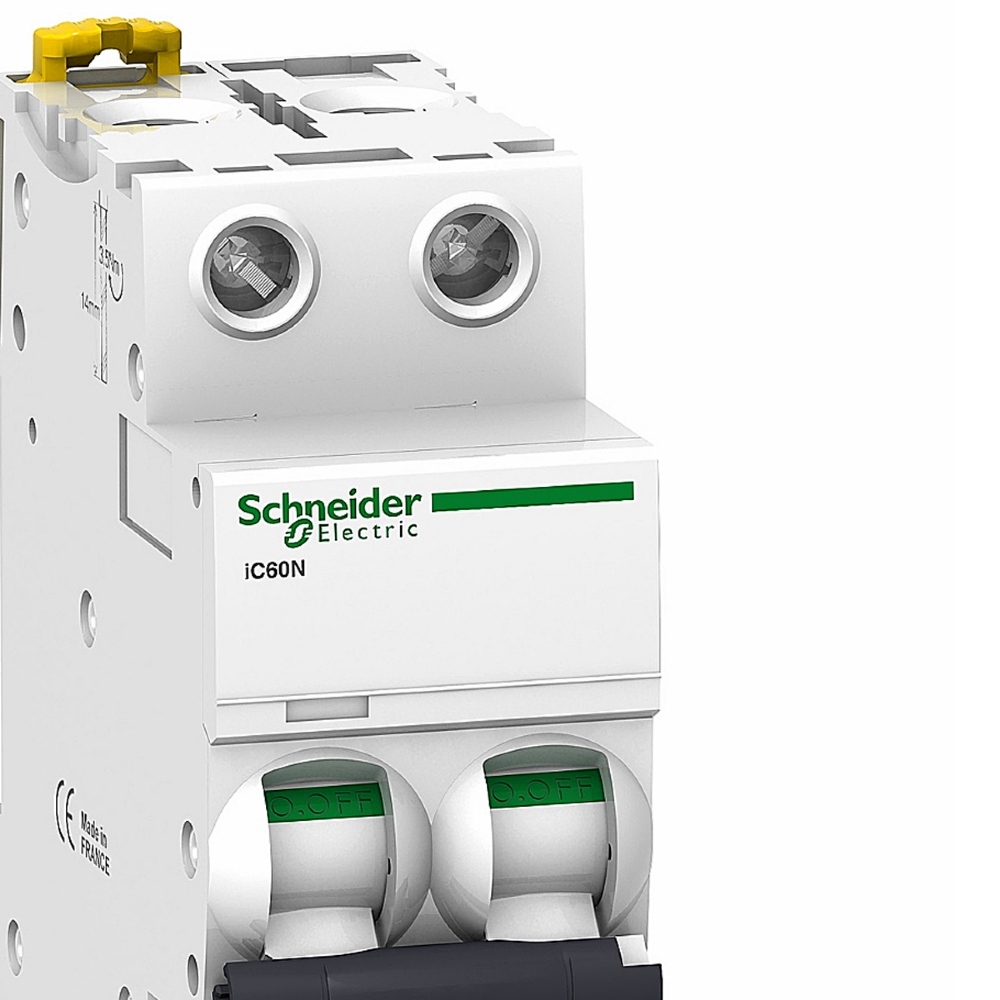

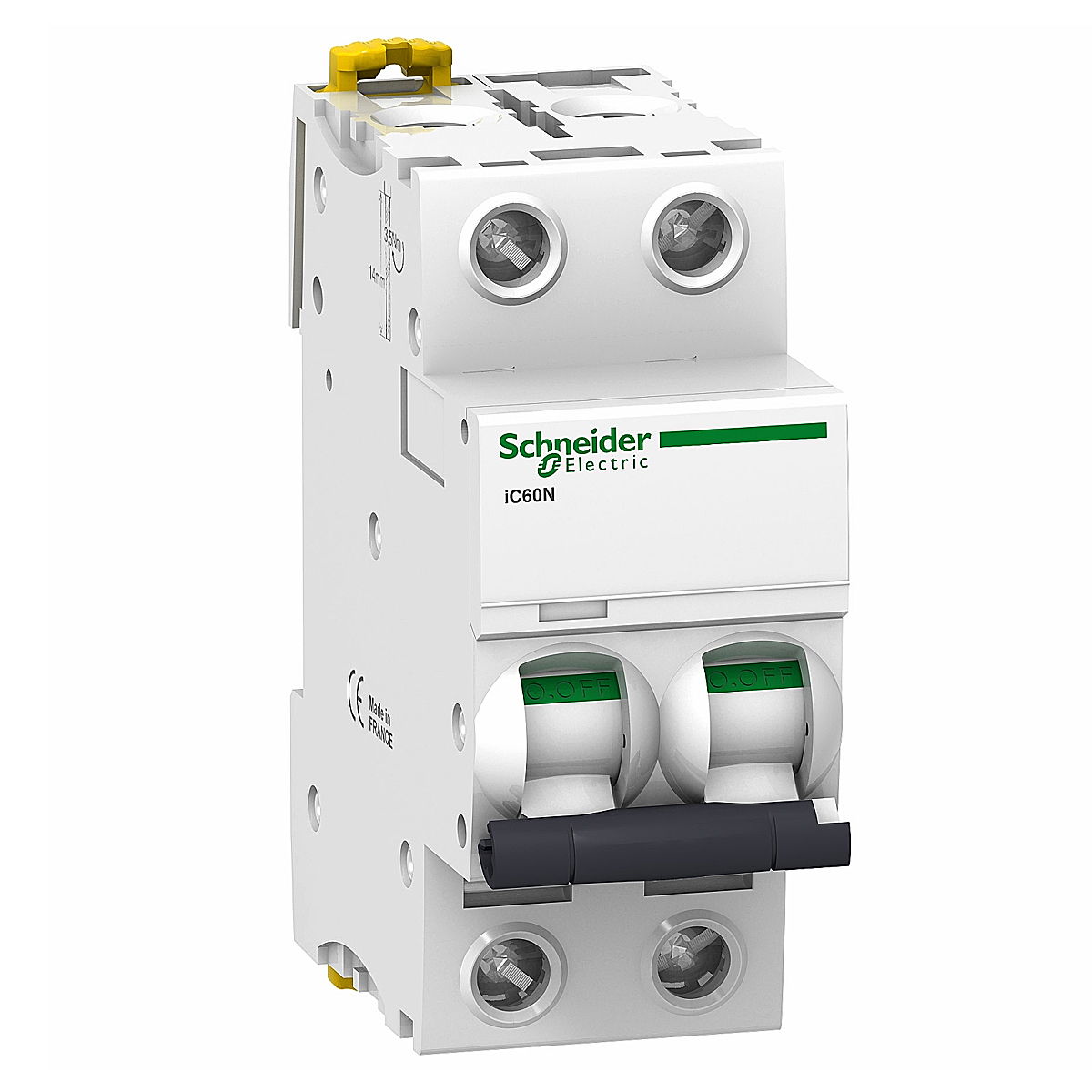

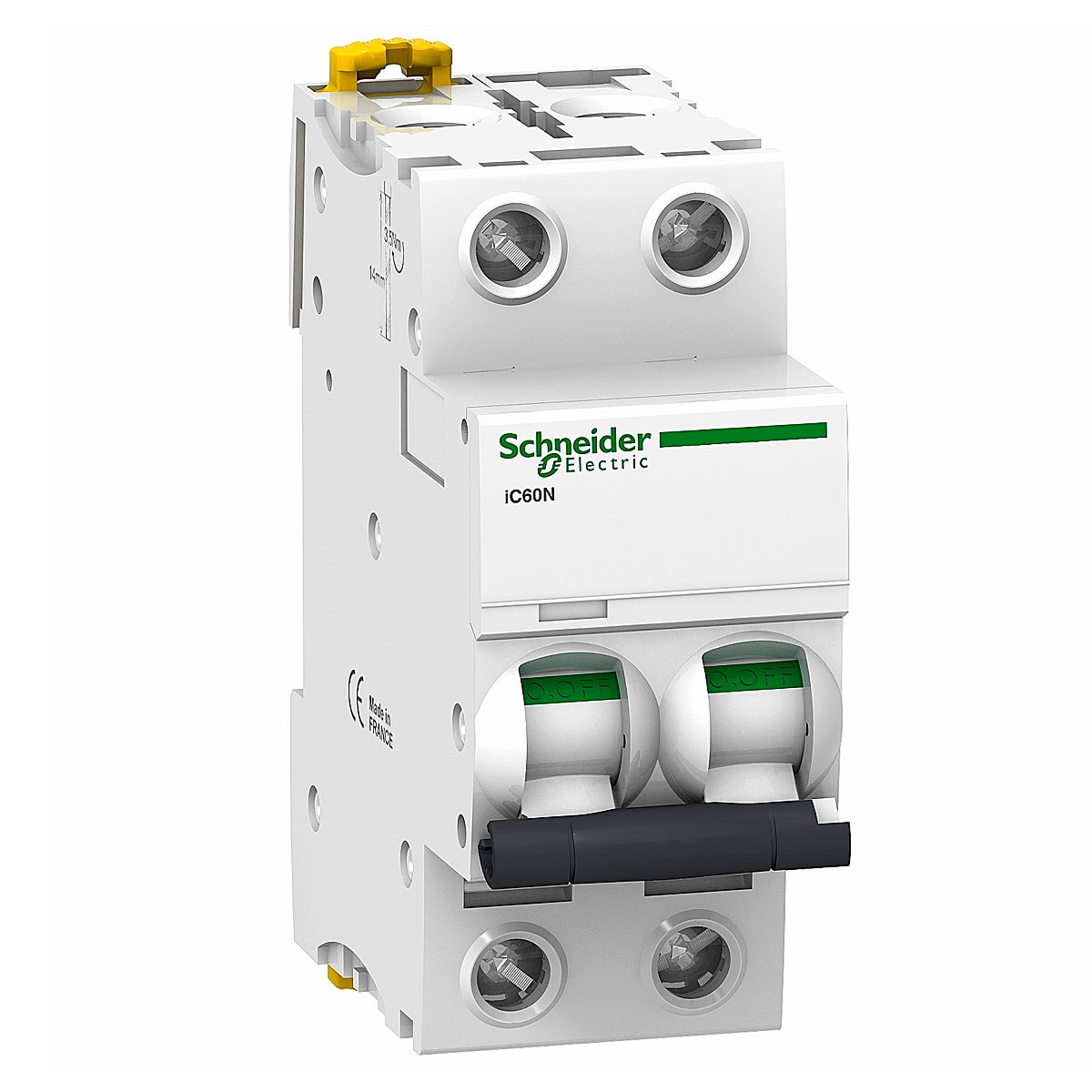

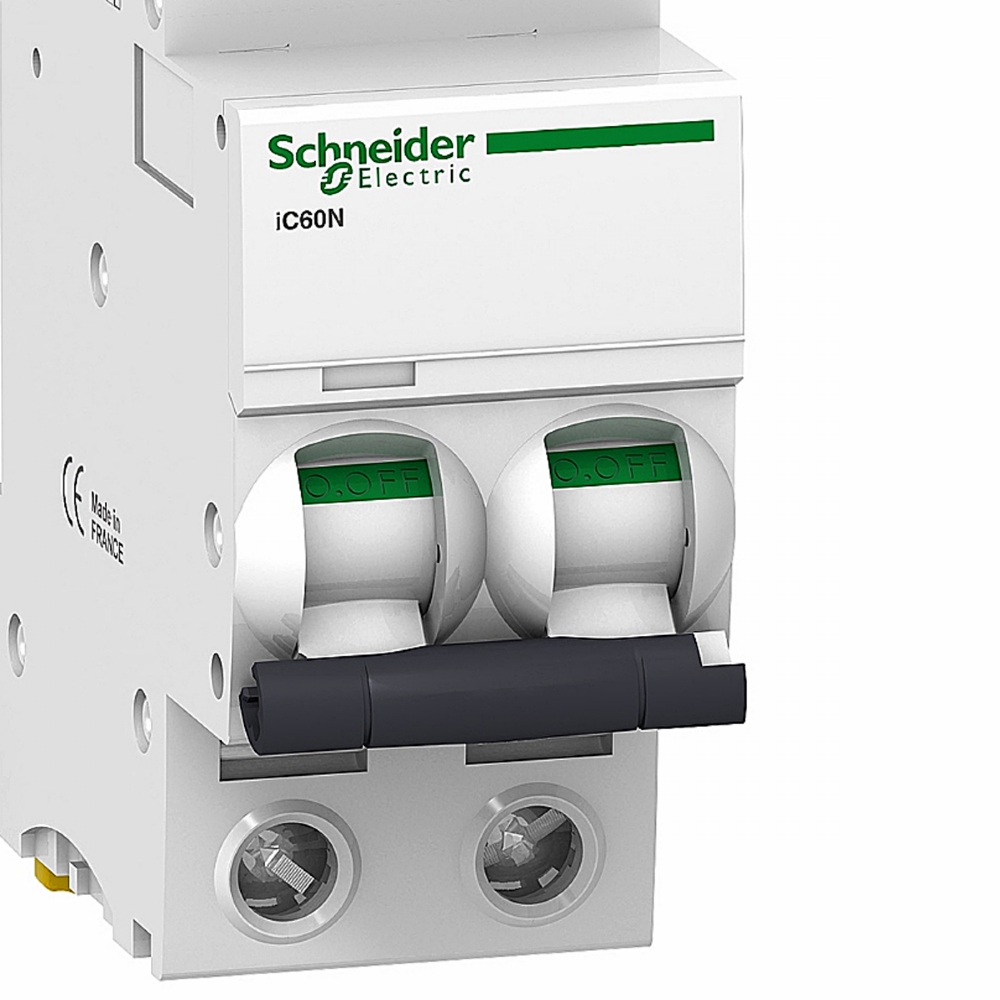

Disjuntor Mini Din Bipolar 2A Curva C 6Ka 230/400V A9F74202BR - Schneider Electric

Código Fabricante: A9F74202-BR

Disjuntor Mini Din Bipolar Curva C 2A 6Ka 230/400V Schneider Electric

A Schneider Electric está a mais de 180 anos fazendo historia e inovando no mercado, Desenvolvendo tecnologias e soluções inovadoras e conectadas para segurança, confiabilidade, eficiência e sustentabilidade.
Seu objetivo é possibilitar que todos aproveitem ao máximo a sua energia e seus recursos, fazendo uma ponte entre o progresso e a sustentabilidade para todos. Na Schneider, isso denomina-se Life Is On.

ESPECIFICAÇÕES TÉCNICAS:

Aplicação do dispositivo: Distribuição
linha: Acti 9
nome do produto: Acti9 iC60
tipo de produto ou componente: Disjuntor modular
Nome abreviado do dispositivo: IC60N
descrição de polos: 2P
número de polos protegidos: 2
[In] corrente nominal: 2 A
tipo de rede: CA / CC
tecnologia da unidade de disparo: Termomagnético
Curva de Tempo-Corrente: C
capacidade de corte:
6000 A Icn a 400 V CA 50/60 Hz para NBR IEC NM 60898-1
50 kA Icu a 12/60 V CA 50/60 Hz para EN/IEC 60947-2
50 kA Icu a 220/240 V CA 50/60 Hz para EN/IEC 60947-2
50 kA Icu a 100/133 V CA 50/60 Hz para EN/IEC 60947-2
50 kA Icu a 380/415 V CA 50/60 Hz para EN/IEC 60947-2
25 kA Icu a 440 V CA 50/60 Hz para EN/IEC 60947-2
10 kA Icu a <= 125 V CC para EN/IEC 60947-2
categoria de uso: Categoria A conforme EN 60947-2 / Categoria A conforme IEC 60947-2
adequação para isolamento:
Sim conforme EN 60898-1
Sim conforme EN 60947-2
Sim conforme IEC 60898-1
Sim conforme IEC 60947-2
Normas: IEC 60898-1 / EN 60898-1 / IEC 60947-2 / EN 60947-2
etiquetas de qualidade: NF

Complementar:
frequência da rede: 50/60 Hz
limite de disparo magnético: 8 x In +/- 20 %
[Ics] capacidade de corte nominal em serviço:
50 kA 100 % para EN 60947-2 - 220/240 V CA 50/60 Hz
50 kA 100 % para IEC 60947-2 - 220/240 V CA 50/60 Hz
50 kA 100 % para EN 60947-2 - 380/415 V CA 50/60 Hz
25 kA 100 % para EN 60947-2 - 440 V CA 50/60 Hz
50 kA 100 % para IEC 60947-2 - 380/415 V CA 50/60 Hz
25 kA 100 % para IEC 60947-2 - 440 V CA 50/60 Hz
50 kA 100 % para IEC 60947-2 - 12/133 V CA 50/60 Hz
50 kA 100 % para EN 60947-2 - 12/133 V CA 50/60 Hz
6000 A 100 % para EN 60898-1 - 400 V CA 50/60 Hz
6000 A 100 % para IEC 60898-1 - 400 V CA 50/60 Hz
10 kA 100 % para IEC 60947-2 - 72/125 V CC
10 kA 100 % para EN 60947-2 - 72/125 V CC
classe de limitação: 3 para EN 60898-1 / 3 para IEC 60898-1
[Ui] tensão de isolamento nominal:
500 V CA 50/60 Hz conforme EN 60947-2
500 V CA 50/60 Hz conforme IEC 60947-2
[Uimp] tensão suportável de impulso nominal: 6 kV conforme EN 60947-2 / 6 kV conforme IEC 60947-2
indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
sinalização local: Indicador de disparo
modo de montagem: Fixo
suporte de montagem: Calha DIN
compatibilidade do bloco de distribuição do barramento combinado: Superior ou inferior: sim
desvios de 9 mm: 4
altura: 85 mm
largura: 36 mm
profundidade: 78,5 mm
Peso líquido: 0,25 kg
cor: Branco
durabilidade mecânica: 20000 ciclos
durabilidade elétrica: 10000 ciclos
conexões - terminais:
Terminal simples (superior ou inferior) 1…25 mm² rígido
Terminal simples (superior ou inferior) 1…16 mm² Flexível
comprimento da decapagem do fio: 14 mm para superior ou inferior conexão
torque de aperto: 2 N.m superior ou inferior
proteção de fuga à terra: Bloco separado

Meio ambiente:
grau de proteção IP: IP20 conforme IEC 60529 / IP20 conforme EN 60529
graus de poluição: 3 conforme EN 60947-2 / 3 conforme IEC 60947-2
categoria de sobretensão: IV
tropicalização: 2 conforme IEC 60068-1
umidade relativa: 95 % a 55 °C
altitude de funcionamento: 0/2000 m
temperatura ambiente para funcionamento: -35…70 °C
temperatura ambiente para armazenamento: -40…85 °C

Garantia do Fabricante: 18 Meses.
