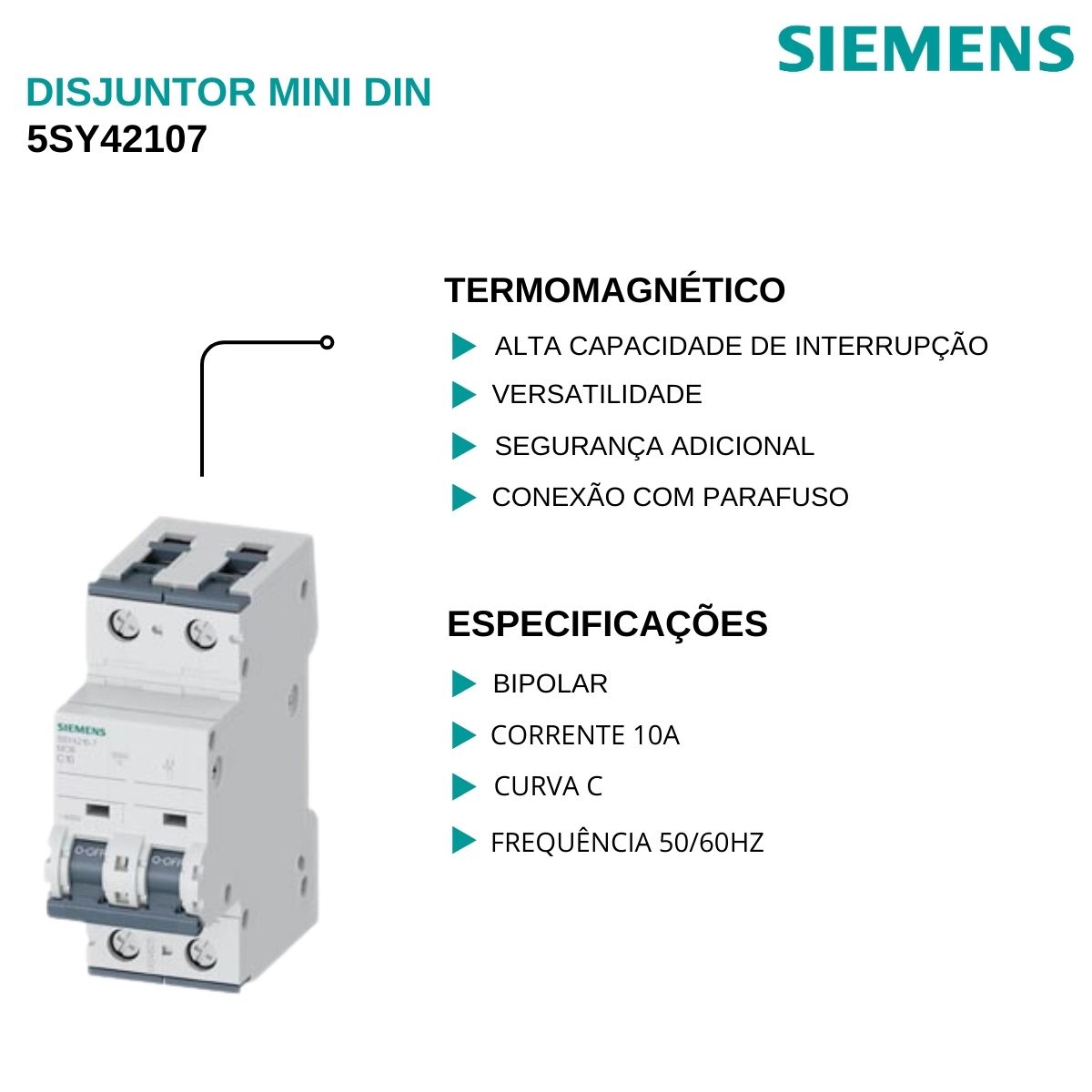

Disjuntor Mini Din Bipolar 10A Curva C 20Ka 220/380V 5SY42107 - Siemens
CARACTERÍSTICAS:
- Capacidade de Interrupção de 20kA: Proteção eficaz contra curtos-circuitos, com alta capacidade de interrupção, garantindo maior segurança para os circuitos elétricos.
- Ideal para Circuitos com Cargas Indutivas: A curva C é ideal para circuitos com motores e dispositivos que geram picos de corrente, como lâmpadas e motores elétricos.
- Versatilidade em Ambientes Residenciais e Comerciais: Adequado para instalações residenciais, comerciais e industriais, suportando tensões de 220V a 380V.
- Montagem em Trilho DIN: Facilita a instalação, economizando espaço no painel elétrico e garantindo um ajuste rápido e seguro.
- Protege Equipamentos Sensíveis: Ideal para proteger equipamentos e circuitos contra sobrecarga, mantendo a segurança e evitando danos causados por falhas elétricas.
- Segurança Adicional: A classificação IP20 garante a proteção contra contato acidental com partes elétricas internas, proporcionando maior segurança no manuseio.
- Resistente a Diversas Condições Climáticas: Funciona bem em uma faixa de temperatura de -25°C a 45°C, ideal para diferentes ambientes de instalação.
- Conexão com Parafuso: Facilita a instalação e proporciona uma conexão sólida e segura.
APLICAÇÃO:
- Residências: Protege circuitos de iluminação e tomadas contra sobrecarga e curto-circuito.
- Comércios e Escritórios: Utilizado para proteger circuitos de equipamentos eletrônicos e dispositivos de uso geral.
- Pequenas Indústrias: Ideal para circuitos que alimentam motores, compressores e outros aparelhos com cargas indutivas.
- Sistemas de Iluminação: Adequado para circuitos que utilizam lâmpadas fluorescentes e outros dispositivos com picos de corrente.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fornecedor: 30 Dias.
ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Referência: 5Sy42107
Linha Fabr.: Sentron
Produto: Disjuntor Mini
Padrão: Din
Polos: Bipolar
Corrente(A): 10A
Curva: Curva C
Proteção: Termomagnético
Capacidade Interrupção: 20Ka
Tensão(V): 220/380V
Capacidade Interrupcao2: 30Ka
Tensão(V) 2: 127/220V
Capacidade Interrupcao3: 15Ka
Tensão(V) 3: 250/440V
Frequência(Hz): 50/60Hz
Marca do produto: SENTRON
Designação do produto: Disjuntor miniatura
Dados técnicos gerais:
Número de pólos: 2
Projeto do poste: 2P
Característica de disparo: classe C
Vida útil mecânica (ciclos operacionais): típico 10.000
Categoria de sobretensão: III
grau de poluição: 3
Tensão
Tipo de tensão da tensão operacional: AC
Tensão de isolamento (Ui)
- Com operação monofásica com valor nominal CA: 440 V
- Com operação multifásica com valor nominal CA: 440 V
Tensão de alimentação com operação monofásica em corrente alternada valor: 230 V
Corrente operacional:
- a 40 °C valor nominal: 9,39 A
- a 50 °C valor nominal: 8,74 A
- a 55 °C valor nominal: 8,4 A
- a 60 °C valor nominal: 8,04 A
- com valor nominal CA: 10 A
Tensão de alimentação
- em CA: 400 V
- com valor nominal CC: 60 V
Faixa de valores da frequência da tensão de alimentação: 50/60 Hz
Tensão de operação em valor nominal CC máximo: 72 V
Classe de proteção
Classe de proteção IP: IP20, com condutores conectados
Capacidade de ruptura
Corrente de capacidade de comutação:
- Em CC de acordo com IEC 60947-2 valor nominal: 15 kA
- De acordo com EN 60898 valor nominal: 10 kA
- De acordo com IEC 60947-2 valor nominal: 20 kA
Classe de limitação de energia: 3
Dissipação
Perda de potência [W] para o valor nominal da corrente em CA em condições quentes estado operacional por pólo: 1,1 W
Curto-circuito
Capacidade de interrupção de corrente de curto-circuito (Icn)
- Em CA de acordo com UL 1077 e CSA C22.2 No.235 5 kA
Conexões
Seção transversal do condutor conectável sólida
- Mínimo: 0,75 mm²
- Máximo: 35 mm²
Seção transversal do condutor conectável trançado
- Mínimo: 0,75 mm²
- Máximo: 35 mm²
Seção transversal do condutor conectável finamente trançado com processamento final principal
- Mínimo: 0,75 mm²
- Máximo: 25 mm²
Número AWG como cruz de condutor conectável codificada seção
- Mínimo: 18
- Máximo: 4
Torque de aperto [lbf·in] com terminais tipo parafuso:
- Mínimo de 22 lbf·in
- Máximo de 31 lbf·in
Torque de aperto com terminais tipo parafuso:
- Mínimo 2,5 N·m
- Máximo 3,5 N·m
Posição do cabo de alimentação: Qualquer

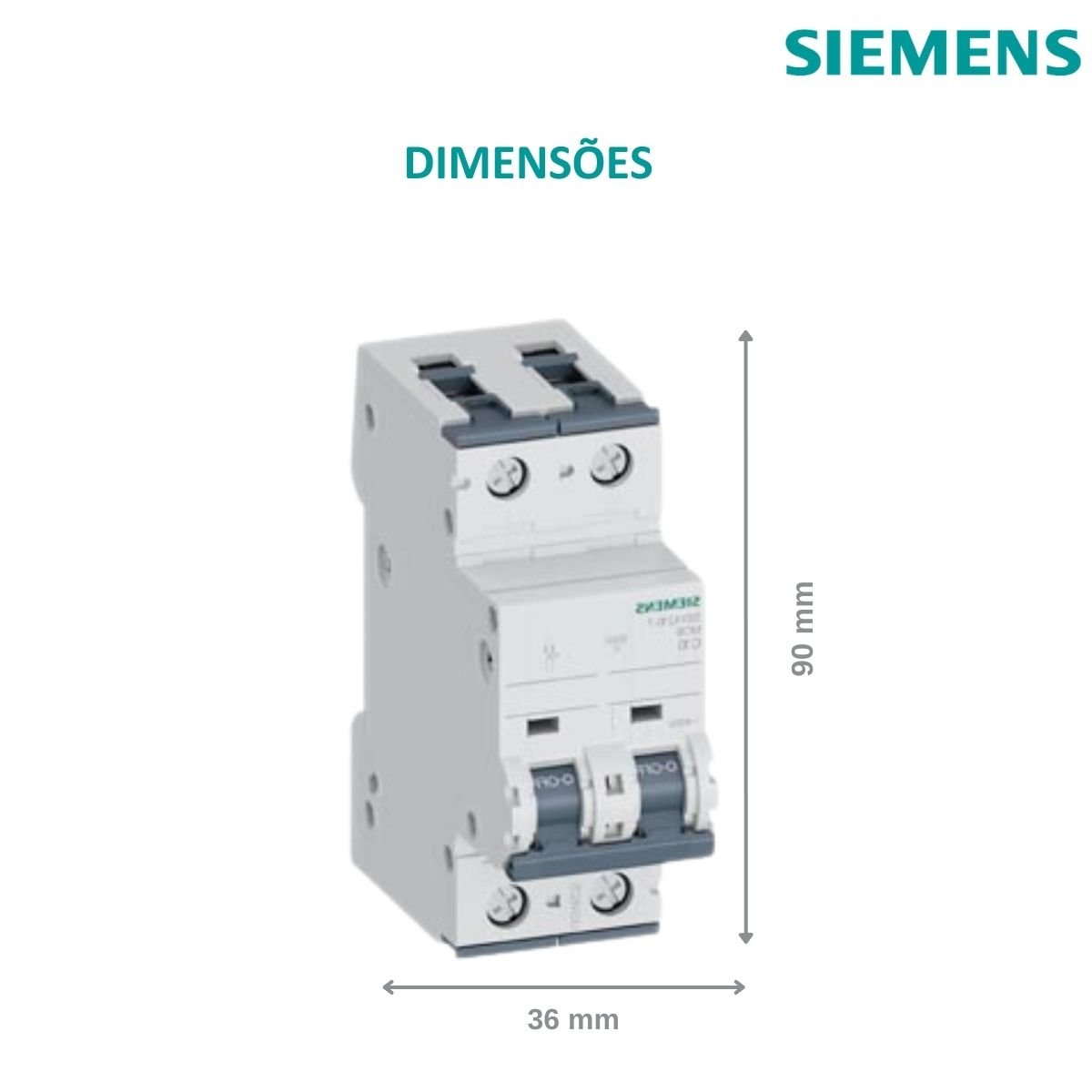

Projeto Mecânico
- Altura: 90 mm
- Largura: 36 mm
- Profundidade: 76 mm
- Profundidade de instalação: 70 mm
- Número de unidades de largura modular 2
- Método
de fixação Sistema de montagem rápida
- Posição de montagem qualquer
- Peso líquido: 300 g
