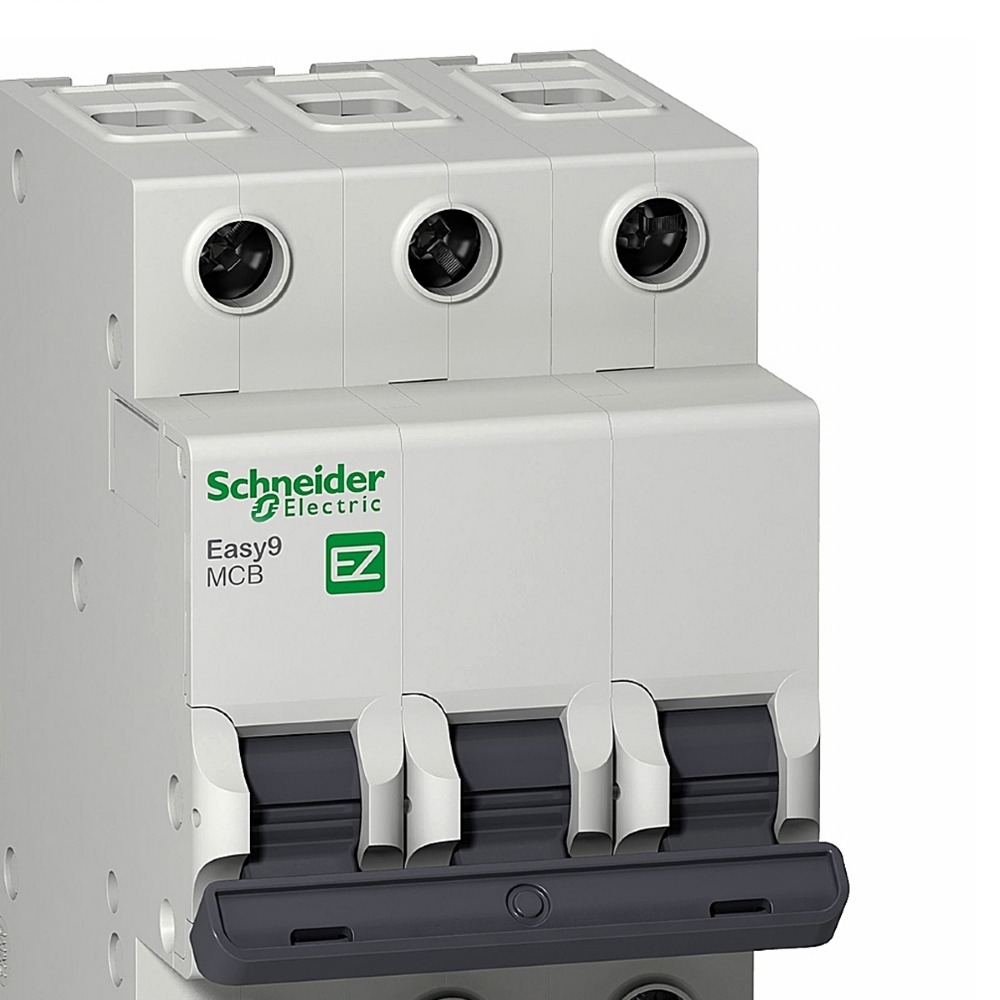

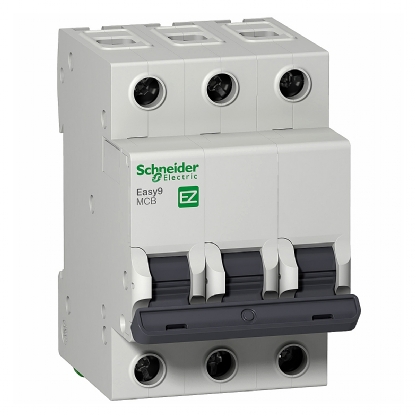

Disjuntor Mini Din Tripolar 6A Curva C 3Ka 230/400V EZ9F33306 - Schneider Electric

Código Fabricante: EZ9F33306

ESPECIFICAÇÕES TECNICAS:

linha: Easy9
Aplicação do dispositivo: Distribuição
tipo de produto ou componente: Disjuntor modular
Nome abreviado do dispositivo: Disjuntor modular Easy9
Poles: 3P
número de polos protegidos: 3
[In] corrente nominal: 6 A
tipo de rede: CA
tecnologia da unidade de disparo: Termomagnético
Curva de Tempo-Corrente: C
capacidade de corte:
3000 A Icn a 400 V CA 50/60 Hz para IEC 60898-1
5000 A Icn a 220 V CA 50/60 Hz para IEC 60898-1
adequação para isolamento: Sim em conformidade com IEC 60898-1

Complementar:
frequência da rede: 50/60 Hz
[Ue] tensão de operação nominal:
400 V AC 50/60 Hz
220 V CA 50/60 Hz
limite de disparo magnético: 5/10 x pol
[Ics] capacidade de corte nominal em serviço: 3 kA 100 % x Icn a 400 V CA 50/60 Hz para IEC 60898-1
[Ui] tensão de isolamento nominal: 500 V AC 50/60 Hz conforme IEC 60898-1
[Uimp] tensão suportável de impulso nominal: 4 kV conforme IEC 60898-1
indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
sinalização local: Sem
modo de montagem: De encaixe
suporte de montagem: Calha DIN
desvios de 9 mm: 6
altura: 81 mm
largura: 53,1 mm
profundidade: 73,6 mm
cor: Grey (RAL 7035)
durabilidade mecânica: 10000 ciclos
durabilidade elétrica: 4000 ciclos
conexões - terminais:
Terminal tipo túnel (superior ou inferior) 1/25 mm² rígido
Terminal tipo túnel (superior ou inferior) 1/16 mm² flexível
torque de aperto: 2 N.m superior ou inferior

Meio ambiente:
Normas: IEC 60898-1
Certificações do produto: INMETRO
grau de proteção IP: IP20 conforme IEC 60529
graus de poluição: 2
tropicalização: 2
umidade relativa: 95 % at -25/60 °C
temperatura ambiente para funcionamento: -25…60 °C
temperatura ambiente para armazenamento: -40…85 °C

GARANTIA DO FORNECEDOR: 3 Meses.
