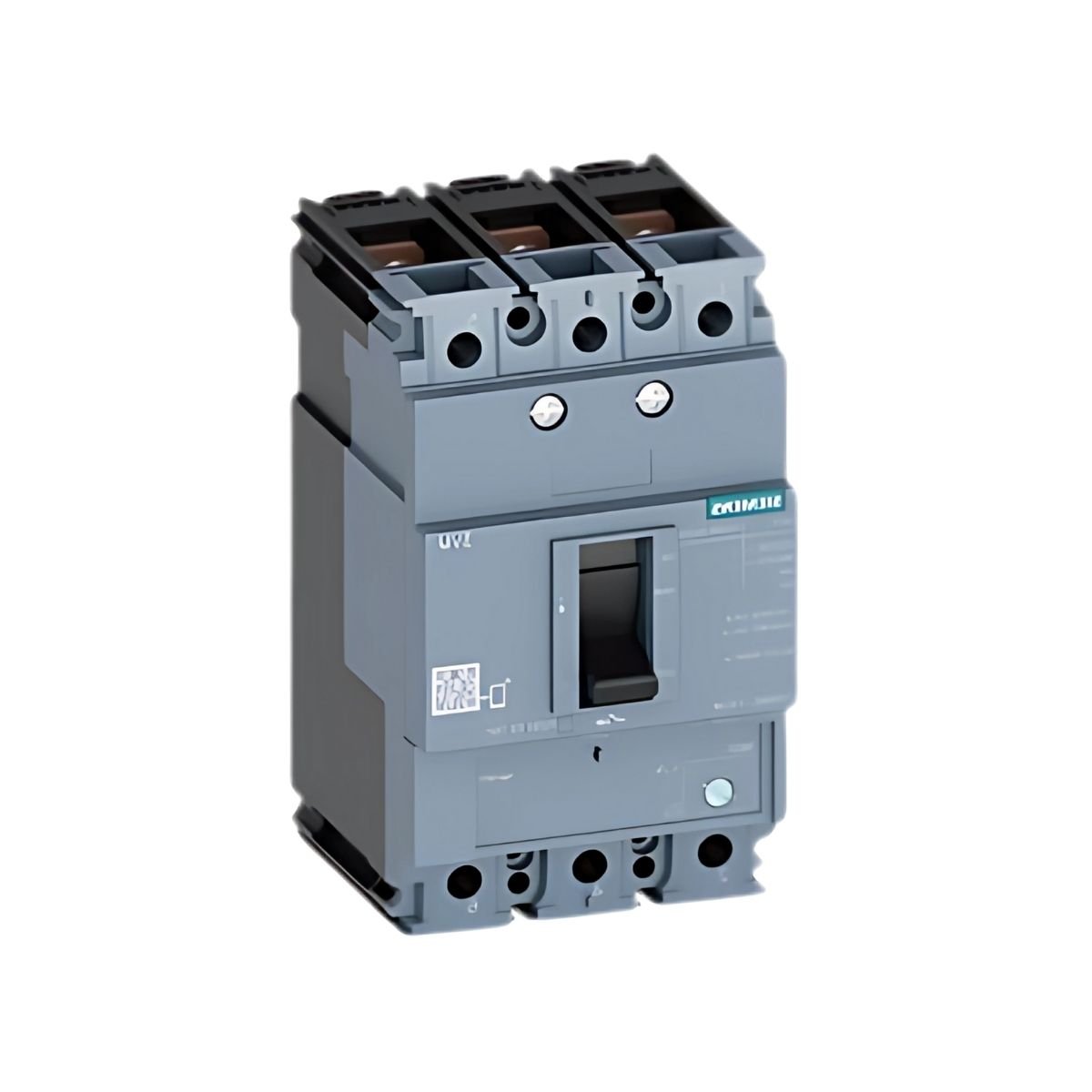

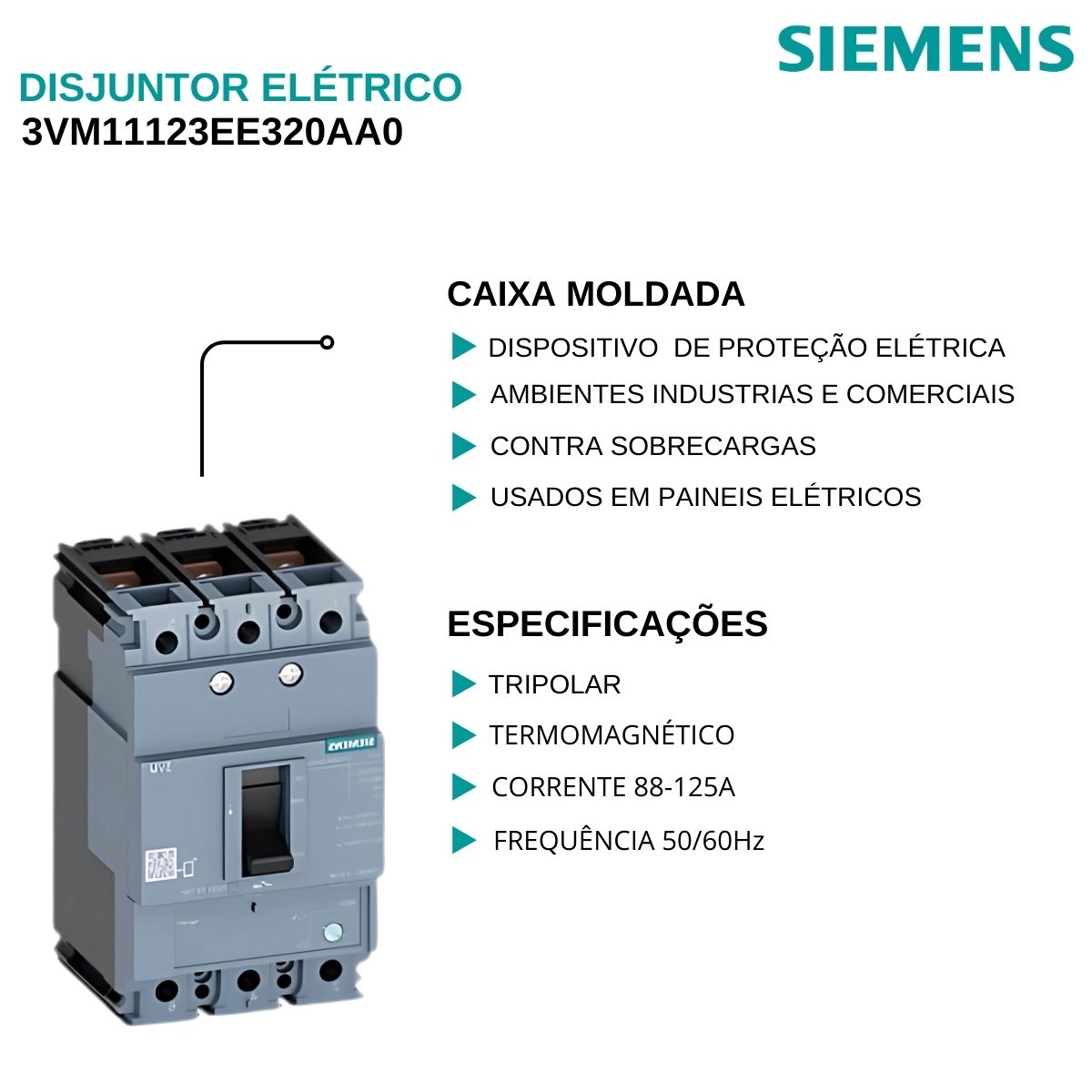

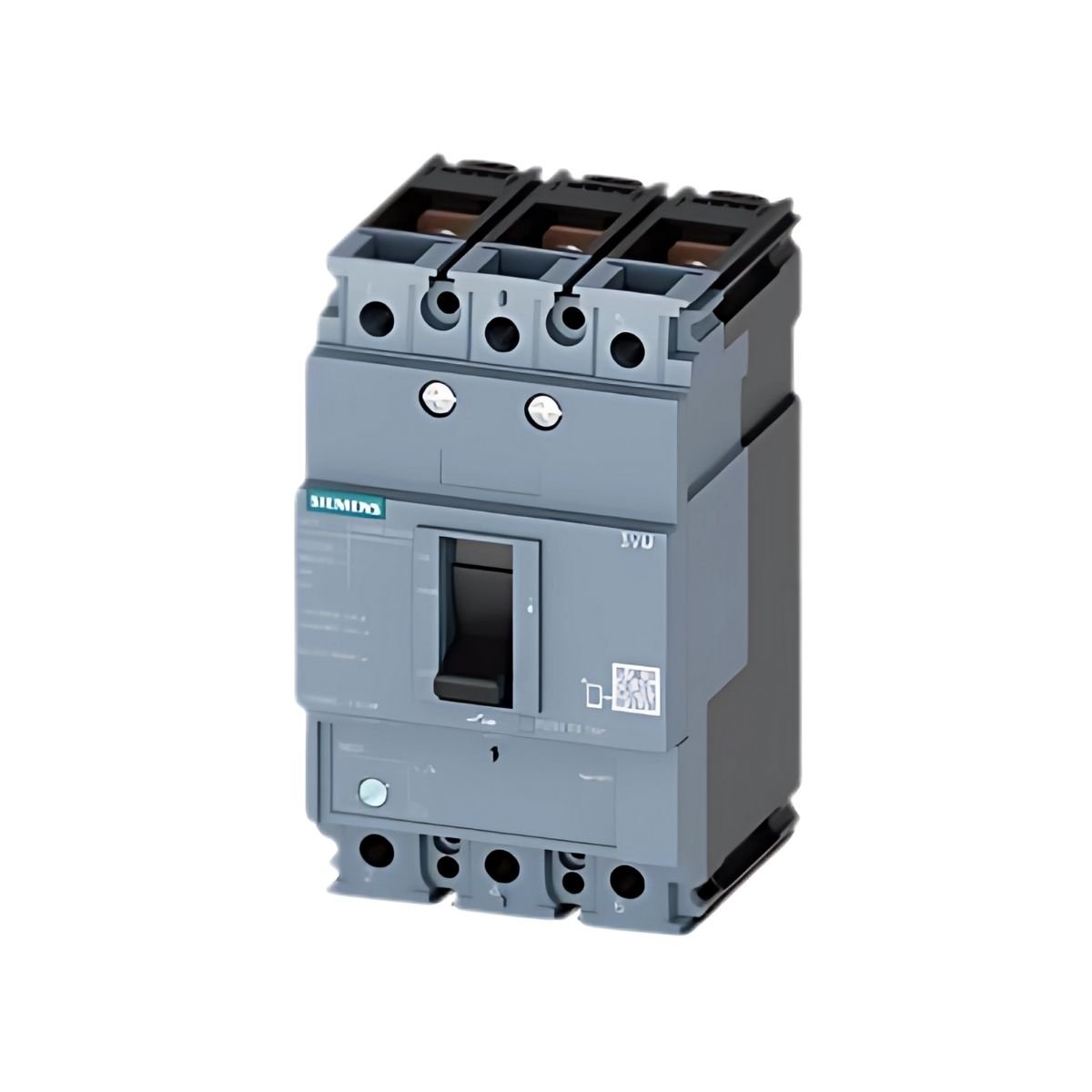

Disjuntor Caixa Moldada Tripolar 88-125A 25Ka - Siemens
CARACTERÍSTICAS:
O Disjuntor Caixa Moldada Tripolar 88-125A 25kA da Siemens é um dispositivo de proteção elétrica usado para garantir a segurança de instalações elétricas em ambientes industriais e comerciais. Aqui estão suas principais características de forma mais simples:
- Tipo: Disjuntor tripolar (protege as três fases do DIS elétrico).
- Capacidade de Corrente: Pode ser ajustado entre 88A e 125A, atendendo a diferentes necessidades de corrente.
- Proteção contra Sobrecarga e Curto-Circuito: Protege o sistema de energia contra problemas de sobrecarga e curtos-circuitos, evitando danos aos equipamentos.
- Capacidade de Interrupção: Suporta até 25kA de curto-circuito, lidando com falhas elétricas sem comprometer a segurança.
- Facilidade de Instalação: Tem conexões rosqueadas com sistema de fixação para maior praticidade na instalação.
- Resistência: Com grau de proteção IP20, protegido contra objetos maiores que 12mm, garantindo proteção básica contra poeira e objetos grandes.
APLICAÇÃO:
- Quadros de Distribuição: Usado para proteger sistemas elétricos em instalações comerciais e industriais, como fábricas, armazéns e escritórios, contra sobrecargas e curtos-circuitos.
- Sistemas de Controle de Processos Industriais: Em processos com equipamentos sensíveis, como fornos industriais, bombas e compressores.
- Centrais Elétricas e Subestações: Protege circuitos de alta capacidade, distribuindo energia e aumentando a segurança e confiabilidade do sistema.
- Motores e Máquinas Elétricas: Protege motores e equipamentos pesados em instalações industriais contra sobrecarga e curtos-circuitos.
- Sistemas de Iluminação Comercial e Industrial: Protege sistemas de iluminação em edifícios comerciais, fábricas e ambientes industriais contra falhas elétricas.
- Equipamentos HVAC (Aquecimento, Ventilação e Ar Condicionado): Em sistemas de climatização de grande porte, como em shoppings, escritórios e indústrias, garantindo proteção contra falhas nos circuitos.
- Painéis de Controle e Automação: Usado em painéis elétricos e sistemas de automação industrial, protegendo circuitos de controle, relés e componentes sensíveis contra sobrecargas.
- Sistemas Fotovoltaicos e Eólicos: Protege circuitos de sistemas de energia renovável (solar e eólica) contra curtos-circuitos e sobrecarga, garantindo a segurança do sistema elétrico.
- Instalações Comerciais de Grande Escala: Usado em centros comerciais e grandes lojas para proteger circuitos de distribuição de energia elétrica, como iluminação, climatização e outros equipamentos.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fornecedor: 30 Dias.
ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Referência: 3Vm11123Ee320Aa0
Linha: Sentron
Disjuntor Caixa Moldada
Polos: Tripolar
Corrente(A): 88-125A
Proteção: Termomagnético
Capacidade Interrupção: 25Ka
Tensão(V): 380/415V
Capacidade Interrupcao2: 36Ka
Tensão(V) 2: 220/240V
Capacidade Interrupcao3: 16Ka
Tensão(V) 3: 440V
Frequência(Hz): 50/60Hz
Modelo:
Marca do produto: SENTRON
Designação do produto: Disjuntor em caixa moldada
Design do produto: Proteção de linha
Projeto do disparador de sobrecorrente: TM220
Função de proteção do relé de sobrecorrente: LI
número de pólos: 3
Dados técnicos gerais
Tensão de isolamento / valor nominal: 800 V
Tensão de operação / em CA / em 50/60 Hz / valor nominal: 500 V
Tensão de operação / em CC / valor nominal: 500 V
Tensão operacional / em CA / valor nominal: 690 V
Perda de potência [W] / máximo: 23 W
Perda de potência [W] / para valor nominal da corrente / em CA / em quente estado operacional / por pólo: 7,73 W
Vida útil mecânica (ciclos operacionais) / típico: 15.000
Resistência elétrica (ciclos de operação) / em AC-1 / em 380/415 V 6.000
Característica do produto / para condutores neutros / atualizável/retrofitável/ à prova de curto-circuito e sobrecarga: Não
Versão de monitoramento de falta à terra: Sem
Função do produto
- Função de comunicação: Não
- Outra função de medição: Não
Peso líquido: 1,004 kg
Atual
Corrente operacional
- a 40 °C: 125 A
- a 45 °C: 125 A
- a 50 °C: 125 A
- a 55 °C: 122 A
- a 60 °C: 120 A
- a 65 °C: 117 A
- a 70 °C: 114 A
Capacidade de comutação de acordo com IEC 60947
Classe de capacidade de comutação do disjuntor: N
Capacidade máxima de interrupção de corrente de curto-circuito (Icu)
- em 240 V: 36 kA
- em 415 V: 25 kA
- em 440 V: 16 kA
- a 500 V: 7 kA
Projeto Mecânico
Componente do produto
- Liberação de subtensão: Não
- Gatilho de tensão: Não
- Indicador de viagem: Não

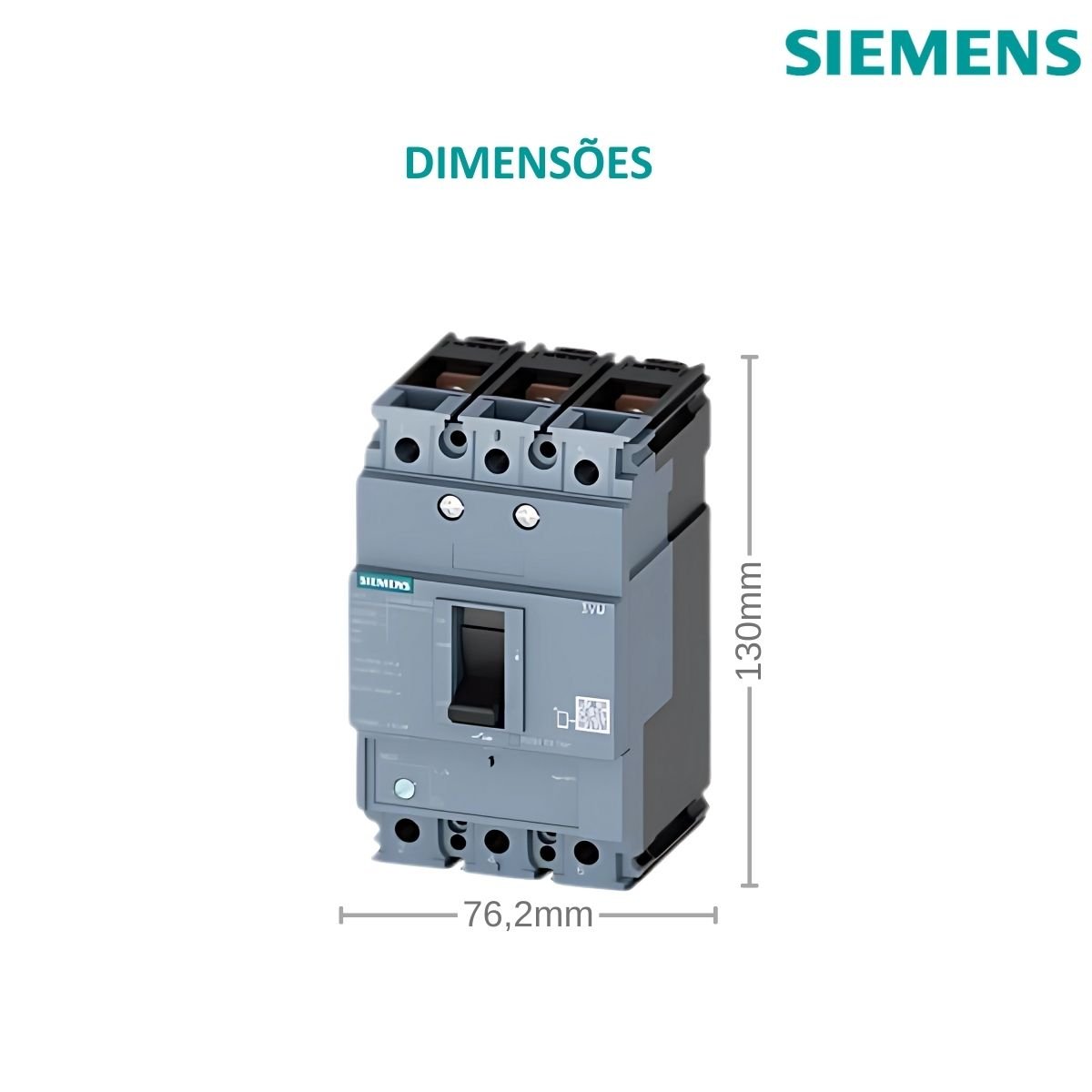

Altura [pol.]: 5,12 pol.
Altura: 130 mm
largura [pol.]: 3 pol.
largura: 76,2 mm
profundidade [pol.]: 2,76 pol.
profundidade: 70 mm
