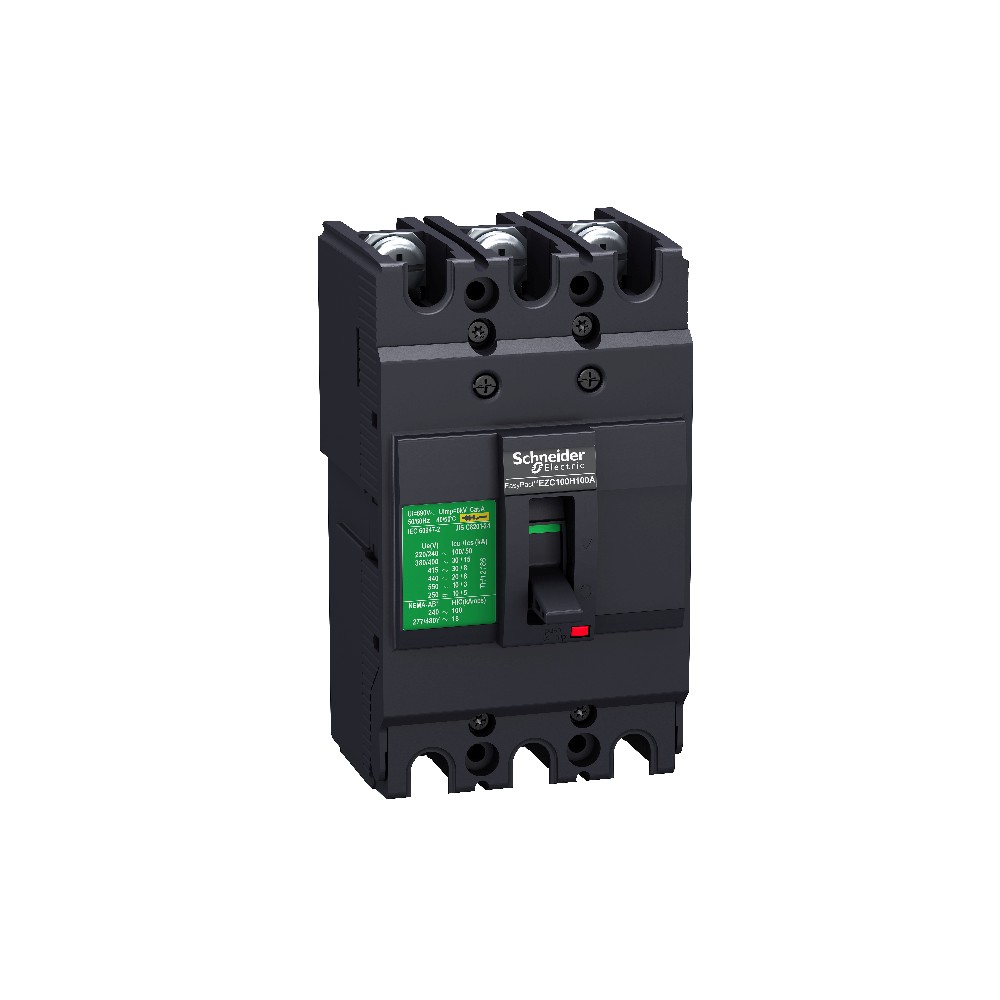

Disjuntor Caixa Moldada Tripolar 60A 380-415V 50-60Hz 18Ka Schneider
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Disjuntor Caixa Moldada Tripolar você aproveita o que tem de melhor da nossa tecnologia.
Garantia do Fabricante: 3 Meses.
Código Fabricante: EZC100N3060
ESPECIFICAÇÕES TÉCNICAS:
Linha De Produto: Easypact
Tipo De Produto Ou Componente: Disjuntor
Nome Abreviado Do Dispositivo: Easypact Ezc100N
Nome Do Disjuntor: Easypact Ezc100N
Aplicação Do Dispositivo: Distribuição
Descrição De Polos: 3P
Descrição Dos Polos Protegidos: 3T
Tipo De Rede:
Ca
Cc
Frequência Da Rede: 50/60 Hz
[In] Corrente Nominal: 100 A A 40 °C
[Ui] Tensão De Isolamento Nominal: 690 V Ca 50/60 Hz Conforme Iec 60947-2
[Uimp] Tensão Suportável De Impulso Nominal: 6 Kv Conforme Iec 60947-2
[Ue] Tensão De Operação Nominal:
550 V Ca 50/60 Hz Conforme Iec 60947-2
250 V Cc Conforme Iec 60947-2
Código De Capacidade De Interrupção: N
Capacidade De Corte:
10 Ka Icu A 440 V Ca 50/60 Hz Para Iec 60947-2
15 Ka Icu A 400..0,415 V Ca 50/60 Hz Para Iec 60947-2
18 Ka Icu A 380 V Ca 50/60 Hz Para Iec 60947-2
25 Ka Icu A 110..0,130 V Ca 50/60 Hz Para Iec 60947-2
25 Ka Icu A 220...240 V Ca 50/60 Hz Para Iec 60947-2
5 Ka Icu A 125 V Cc 1P Para Iec 60947-2
5 Ka Icu A 250 V Cc 2P Para Iec 60947-2
5 Ka Icu A 550 V Ca 50/60 Hz Para Iec 60947-2
[Ics] Capacidade De Corte Nominal Em Serviço:
5 Ka A 440 V Ca 50/60 Hz Para Iec 60947-2
9 Ka A 380 V Ca 50/60 Hz Para Iec 60947-2
12,5 Ka A 110/130 V Ca 50/60 Hz Para Iec 60947-2
12,5 Ka A 220/230/240 V Ca 50/60 Hz Para Iec 60947-2
2,5 Ka A 125 V Cc Para Iec 60947-2
2,5 Ka A 250 V Cc Para Iec 60947-2
2,5 Ka A 550 V Ca 50/60 Hz Para Iec 60947-2
7,5 Ka A 400/415 V Ca 50/60 Hz Para Iec 60947-2
Adequação Para Isolamento: Sim Conforme Iec 60947-2
Categoria De Uso: Categoria A
Nome Da Unidade De Disparo: Tm-D
Tecnologia Da Unidade De Disparo: Termomagnético
Classificação Da Unidade De Disparo: 60 A A 50 °C
Tipo De Proteção:
Proteção De Sobrecarga
Proteção Contra Curtos-Circuitos
Grau De Poluição:
3 Conforme Iec 60664-1
3 Conforme Iec 947-1
Complementar:
Tipo De Controle: Alavanca Articulada
Modo De Montagem: Fixo
Suporte De Montagem: Placa Posterior
Conexões Da Parte De Cima: Frontal
Conexão Na Parte Inferior: Frontal
Durabilidade Mecânica: 8500 Ciclos
Durabilidade Elétrica: Categoria A: 1500 Ciclos 415 V Ca 50/60 Hz Conforme Iec 60947-2
Passo De Conexão: 25 Mm
Sinalização Local: Indicação De Contato Positivo
Definição De Proteção Neutra: Sem Proteção
Proteção De Fuga À Terra: Sem
Altura: 130 Mm
Largura: 75 Mm
Profundidade: 60 Mm
Meio Ambiente:
Normas:
En/Iec 60947-1
Jis C8201-2-2
Gb/T 14048.2
En/Iec 60947-2
Grau De Proteção Ip: Ip20 Conforme Iec 60529
Grau De Proteção Ik: Ik07 Conforme Iec 62262
Temperatura Ambiente Para Funcionamento: -25…70 °C
Temperatura Ambiente Para Armazenamento: -35…85 °C
