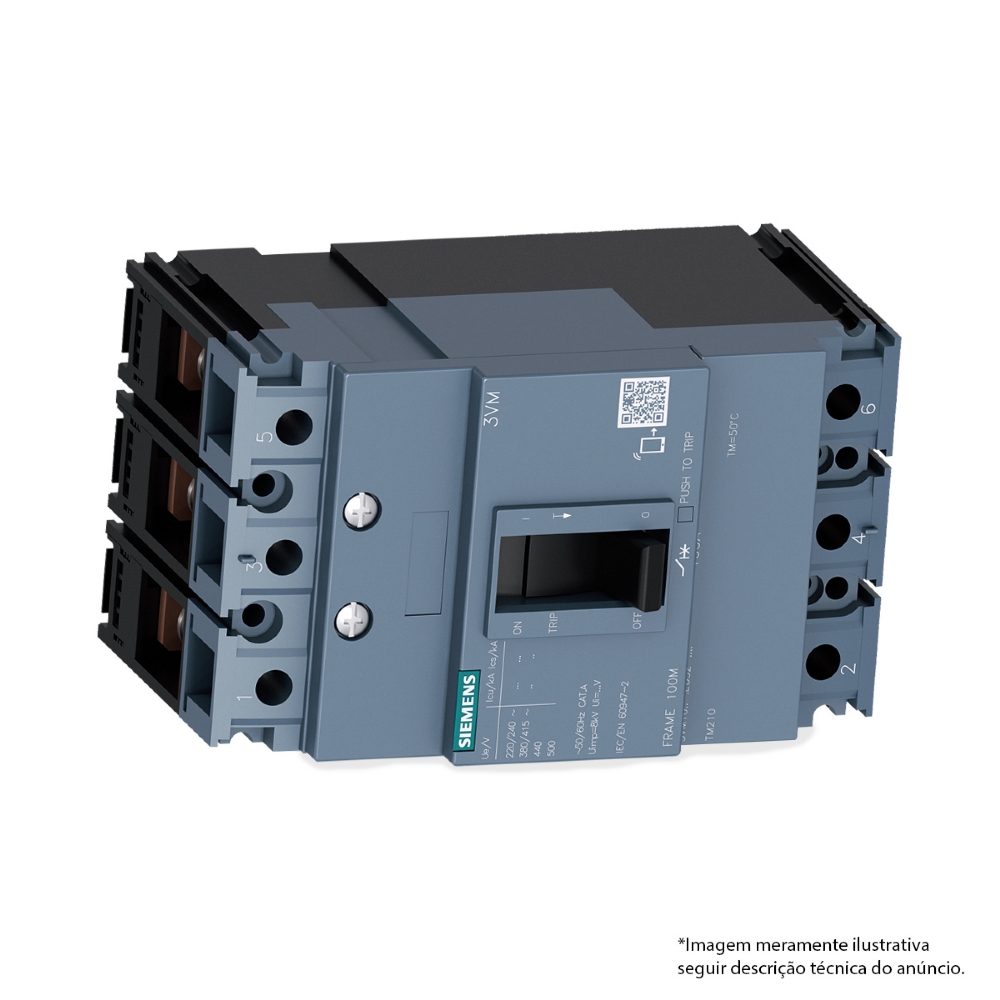

IMAGEM MERAMENTE ILUSTRATIVA

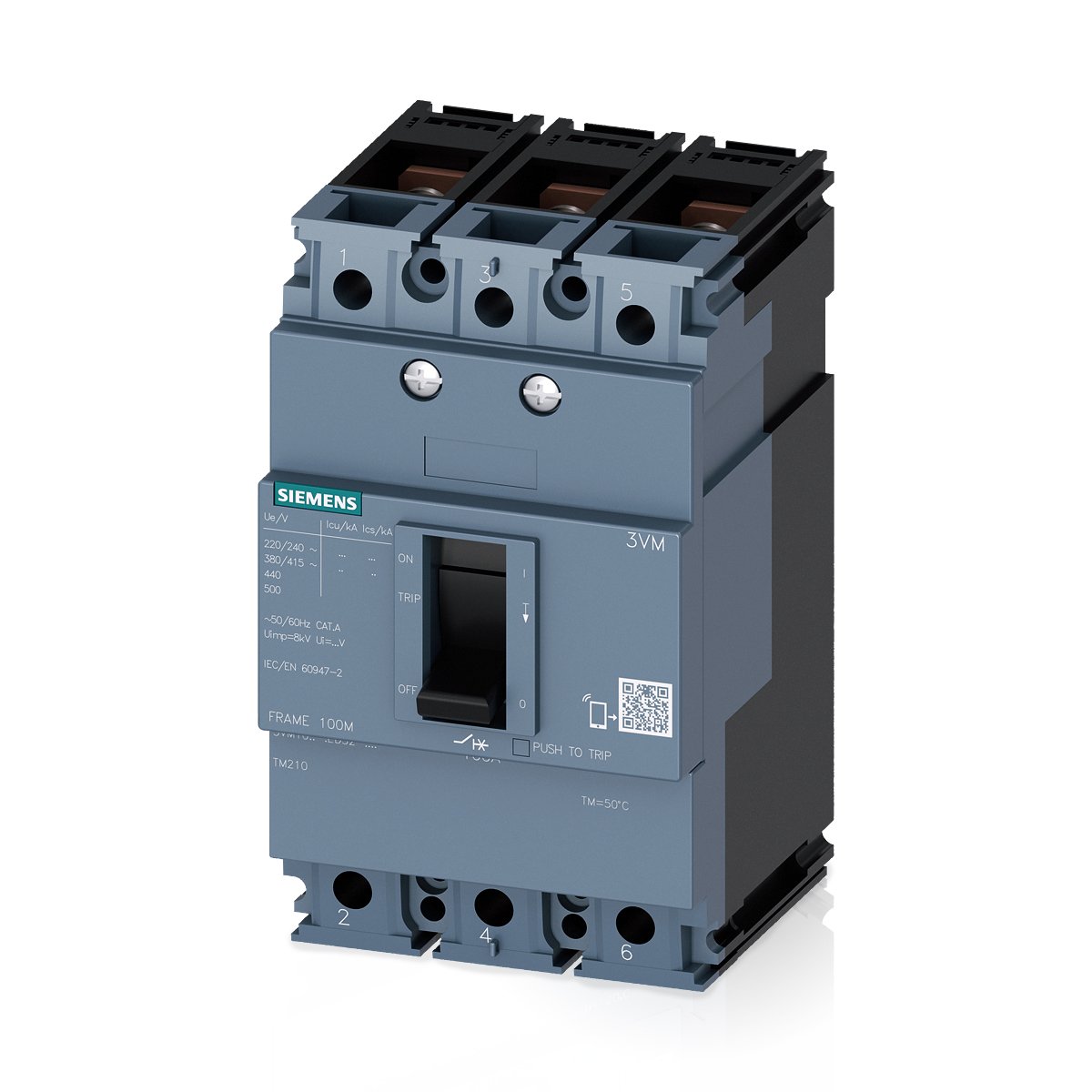

Disjuntor Caixa Moldada 3VM10 3 Polos 415V 50A 16Ka Siemens
Os novos disjuntores em caixa moldada 3VM estabelecem padrões na modularidade de seus acessórios internos e externos.
A modularidade dos acessórios em todos os tamanhos e sua rapidez de instalação poupam tempo e reduzem recursos.
CARACTERÍSTICAS:
Nome da marca do produto: SENTRON
Designação do produto: Disjuntor de potência compacto
Versão do produto: Proteção de instalações
Versão do disparador de sobrecorrente: TM210
Função de proteção do disparador de sobrecorrente: LI
Quantidade de polos: 3
ESPECIFICAÇÕES TÉCNICAS:
Tensão de isolamento nominal Ui: 690 V
Tensão nominal de operação máx. Ue com AC: 500 V
Tensão de serviço / com DC / valor estipulado: 250 V
Potência de perda [W] / máximo: 14,6 W
Potência de perda [W] / com valor estipulado de corrente / com CA / com estado de funcionamento quente / por polo: 4,87 W
Durabilidade mecânica (ciclos de operação) / típico: 10.000
Vida útil elétrica (ciclos de operação) / com AC-1 / com 380/415 V: 2.000
Versão da monitorização do isolamento de terra: Sem
Corrente permanente / valor estipulado / máximo: 100 A
Corrente permanente nominal Iu: 50 A
Classe da capacidade de comutação do disjuntor: B
Função do produto:
- função de comunicação Não
- outra função de medição Não
Corrente de serviço
- a 40 °C: 50 A
- a 45 â: 50 A
- a 50 °C: 50 A
- a 55ºC: 49 A
- a 60°C: 48 A
- a 65°C: 46 A
- com 70°C: 45 A
APLICAÇÃO:
Disjuntor tripolar disparador de sobrecorrente termomagnético; TM210, ICU=16KA EM 380/415VCA, FTFM, IN=50A, IR=50A FIXO, II=10 X IN; Conexão por parafuso.
GARANTIA DO FORNECEDOR: 3 Meses
Código Fabricante: 3VM10502ED320AA0
