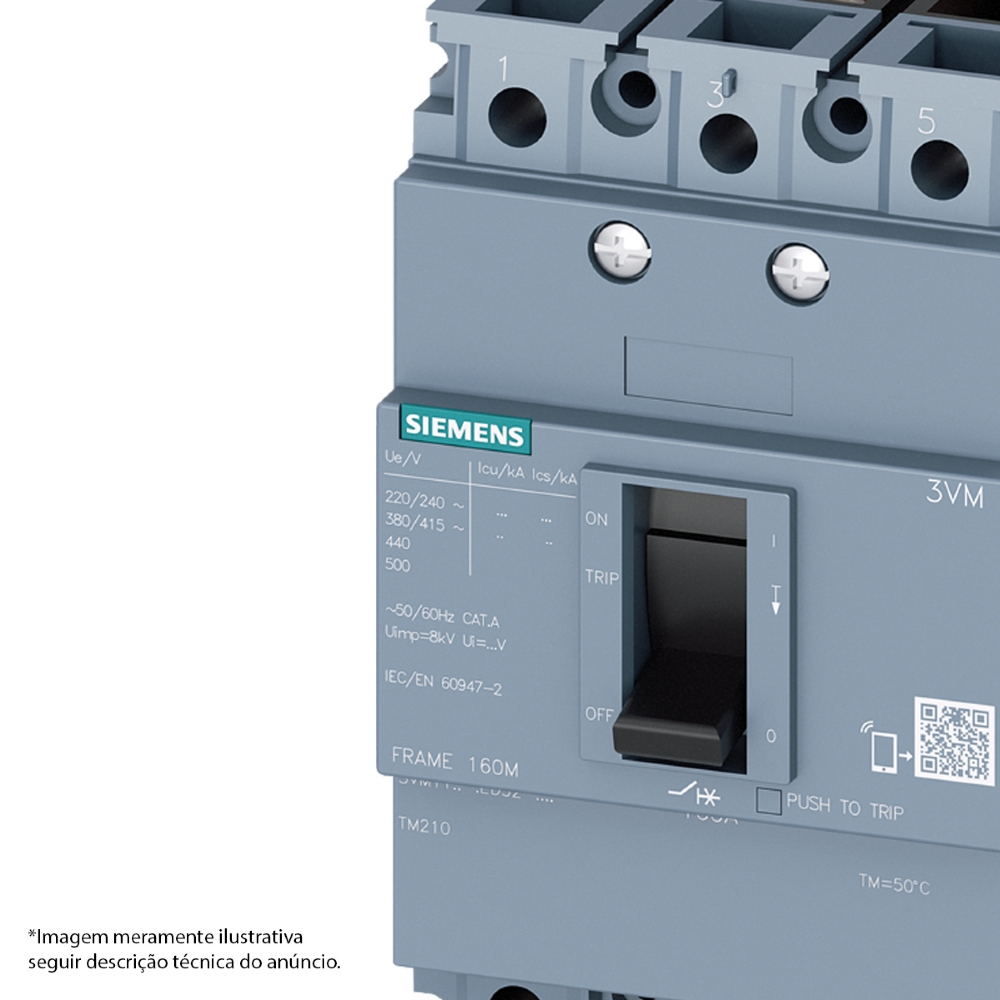

IMAGEM MERAMENTE ILUSTRATIVA

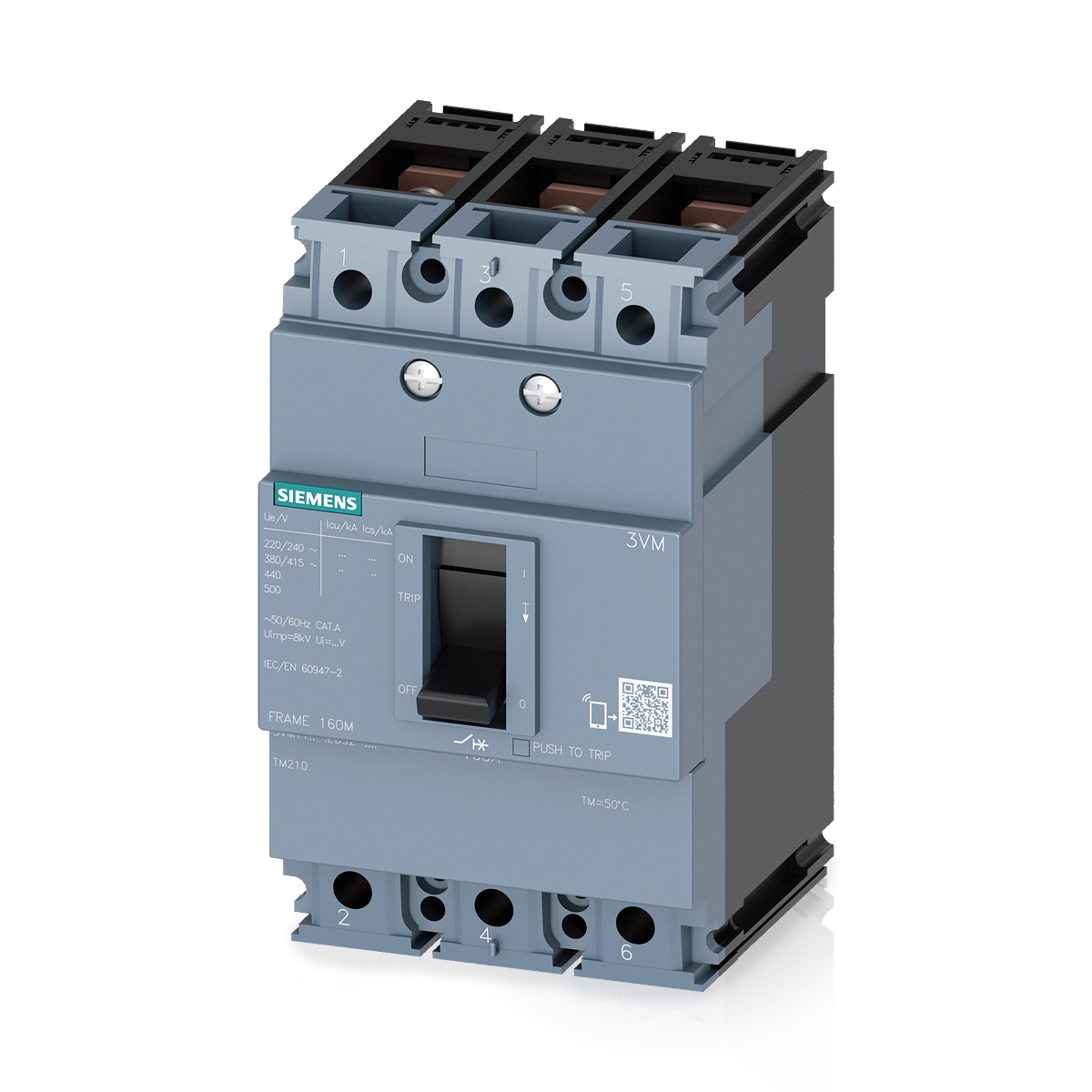

Disjuntor Caixa Moldada 3 Polos 415V 160A 25Ka 3Vm Siemens
Os novos disjuntores em caixa moldada 3VM estabelecem padrões na modularidade de seus acessórios internos e externos. A modularidade dos acessórios em todos os tamanhos e sua rapidez de instalação poupam tempo e reduzem recursos.
CARACTERÍSTICAS:
Nome da marca do produto: SENTRON
Designação do produto: Disjuntor de potência compacto
Versão do produto: Proteção de instalações
Versão do disparador de sobrecorrente: TM210
Função de proteção do disparador de sobrecorrente: LI
Quantidade de polos: 3
ESPECIFICAÇÕES TÉCNICAS:
Tensão de isolamento nominal Ui: 690 V
Tensão nominal de operação máx. Ue com AC: 500 V
Tensão de serviço / com DC / valor estipulado: 500 V
Potência de perda [W] / máximo: 38 W
Potência de perda [W] / com valor estipulado de corrente / com CA / com estado de funcionamento quente / por polo: 12,67 W
Durabilidade mecânica (ciclos de operação) / típico: 12.000
Vida útil elétrica (ciclos de operação) / com AC-1 / com 380/415 V: 6 000
Corrente permanente / valor estipulado / máximo: 160 A
Corrente permanente nominal Iu: 160 A
Disposição de ligação elétrica / para circuito principal: Ligação na parte frontal
Tipo de secções transversais dos condutores conectáveis / para saída de calhas planas / mínimo: 12 x 0
Tipo de secções transversais dos condutores conectáveis / para saída de calhas planas / máximo: 17 x 6,5
Classe de proteção IP / na parte frontal: IP40
APLICAÇÃO:
Disposição de ligação elétrica / para circuito principal: Ligação na parte frontal
Tipo de secções transversais dos condutores conectáveis / para saída de calhas planas / mínimo: 12 x 0
Tipo de secções transversais dos condutores conectáveis / para saída de calhas planas / máximo: 17 x 6,5
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: 3VM11163ED320AA0
