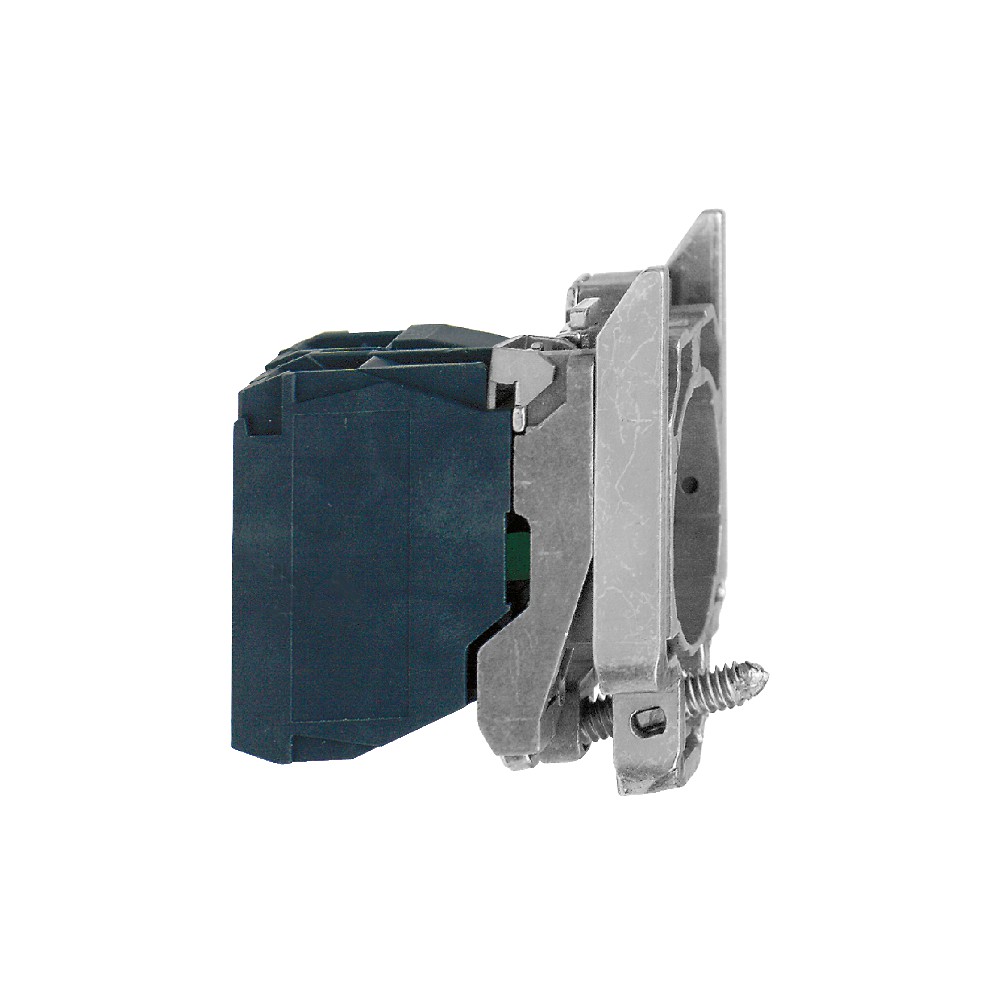

Corpo Para Botão 1Na ZB4BZ101 - Schneider Electric

Código Fabricante: ZB4BZ101

ESPECIFICAÇÕES TÉCNICAS:

Linha De Produto: Harmony Xb4
Tipo De Produto Ou Componente: Corpo Completo / Montagem De Bloco De Contato
Nome Abreviado Do Dispositivo: Zb4
Material Do Colar De Fixação: Zamak
Quantidade Indivisível De Venda: 1
Tipo De Cabeçote: Normal (22Mm)
Tipo E Composição Dos Contatos: 1 Na
Operação Dos Contatos: Abertura Lenta
Tipo De Bloco De Contatos: Único
Composição Do Dispositivo:
Colar De Fixação
Corpo
Conexões - Terminais:
Terminais De Parafuso, <= 2 X 1,5 Mm² Com A Extremidade Do Cabo Conforme En 60947-1
Terminais De Parafuso, >= 1 X 0,22 Mm² Sem A Extremidade Do Cabo Conforme En 60947-1
Complementar:
Largura Total Cad: 30 Mm
Altura Total Cad: 47 Mm
Profundidade Total Cad: 37 Mm
Descrição Dos Terminais Iso Nº 1: (13-14)Na
Peso Líquido: 0,053 Kg
Uso Dos Contatos: Contatos Padrão
Ruptura Positiva: Sem
Curso De Funcionamento:
2,6 Mm (Comutação Elétrica Variável Na)
4,3 Mm (Total Percorrido)
Força De Funcionamento: 2,3 N Comutação Elétrica Variável Na
Torque De Operação: 0,05 N.M Comutação Elétrica Variável Na
Durabilidade Mecânica: 5000000 Ciclos
Torque De Aperto: 0,8…1,2 N.M Conforme En 60947-1
Formato Da Cabeça Do Parafuso:
Cruzado Compatível Com Philips Nº 1 Chave De Fendas
Cruzado Compatível Com Pozidriv Nº 1 Chave De Fendas
Com Slots Compatível Com Plano De Ø 4 Mm Chave De Fendas
Com Slots Compatível Com Plano De Ø 5,5 Mm Chave De Fendas
Material De Contatos: Liga De Prata (Ag/Ni)
Proteção Contra Sobrecarga E Curtos-Circuitos: 10 A Fusível Tipo Cartucho Tipo Gg Conforme En/Iec 60947-5-1
[Ith] Corrente Térmica Convencional Ao Ar Livre: 10 A Conforme En/Iec 60947-5-1
[Ui] Tensão Nominal De Isolação: 600 V (Graus De Poluição 3) Conforme En 60947-1
[Uimp] Tensão Nominal Suportável De Impulso: 6 Kv En 60947-1
[Ie] Corrente Nominal De Operação:
3 A A 240 V, Ca-15, A600 Conforme En/Iec 60947-5-1
6 A A 120 V, Ca-15, A600 Conforme En/Iec 60947-5-1
0,1 A A 600 V, Cc-13, Q600 Conforme En/Iec 60947-5-1
0,27 A A 250 V, Cc-13, Q600 Conforme En/Iec 60947-5-1
0,55 A A 125 V, Cc-13, Q600 Conforme En/Iec 60947-5-1
1,2 A A 600 V, Ca-15, A600 Conforme En/Iec 60947-5-1
Durabilidade Elétrica:
10000000 Ciclos, Ca-15, 2 A A 230 V , Taxa De Funcionamento < 3600 Cic/H , Fator De Carga: 0,5 Conforme En/Iec 60947-5-1 Apêndice C
10000000 Ciclos, Ca-15, 3 A A 120 V , Taxa De Funcionamento < 3600 Cic/H , Fator De Carga: 0,5 Conforme En/Iec 60947-5-1 Apêndice C
10000000 Ciclos, Ca-15, 4 A A 24 V , Taxa De Funcionamento < 3600 Cic/H , Fator De Carga: 0,5 Conforme En/Iec 60947-5-1 Apêndice C
10000000 Ciclos, Cc-13, 0,2 A A 110 V , Taxa De Funcionamento < 3600 Cic/H , Fator De Carga: 0,5 Conforme En/Iec 60947-5-1 Apêndice C
10000000 Ciclos, Cc-13, 0,5 A A 24 V , Taxa De Funcionamento < 3600 Cic/H , Fator De Carga: 0,5 Conforme En/Iec 60947-5-1 Apêndice C
Confiabilidade Elétrica:
Λ < 10Exp(-6) A 5 V, 1 Ma Em Ambiente Limpo Conforme En/Iec 60947-5-4
Λ < 10Exp(-8) A 17 V, 5 Ma Em Ambiente Limpo Conforme En/Iec 60947-5-4
Apresentação Do Dispositivo: Partes Separadas
Meio Ambiente:
Tratamento De Proteção: Th
Temperatura Ambiente Para Armazenamento: -40…70 °C
Temperatura Ambiente Para Funcionamento: -40…70 °C
Grau De Proteção Ip: Ip20 Conforme Iec 60529
Normas:
Csa C22.2 No 14
En/Iec 60947-5-1
Ul 508
Jis C8201-5-1
En/Iec 60947-5-4
En/Iec 60947-5-5
En/Iec 60947-1
Jis C8201-1
Certificações Do Produto:
Bv
Gl
Ul
Dnv
Csa
Lros (Lloyds Register Of Shipping)
Resistência À Vibração: 5 Gn (F= 2…500 Hz) Conforme Iec 60068-2-6
Resistência Ao Choque:
30 Gn (Duração = 18 Ms) Para Aceleração De Meia Onda Senoidal Conforme Iec 60068-2-27
50 Gn (Duração = 11 Ms) Para Aceleração De Meia Onda Senoidal Conforme Iec 60068-2-27
