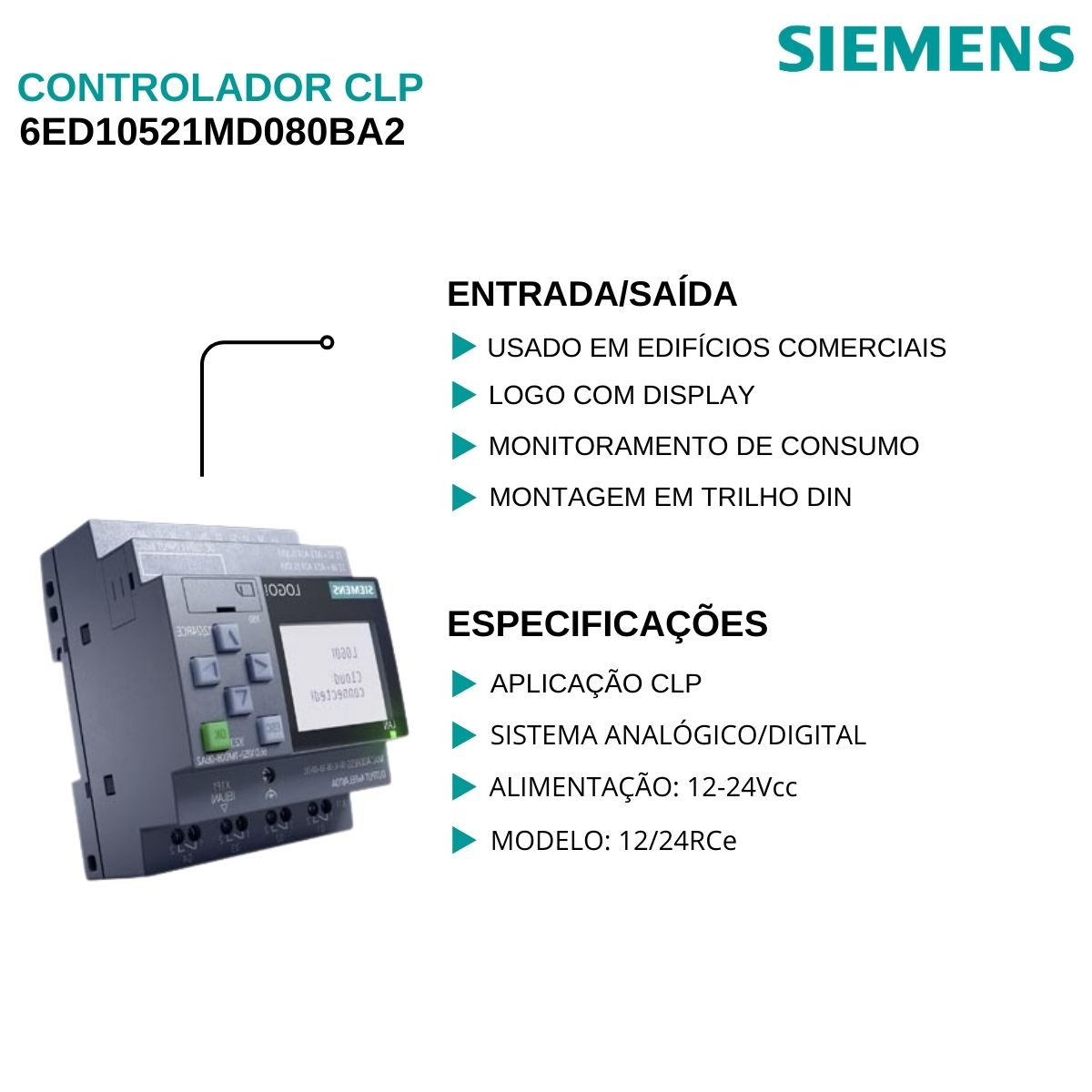

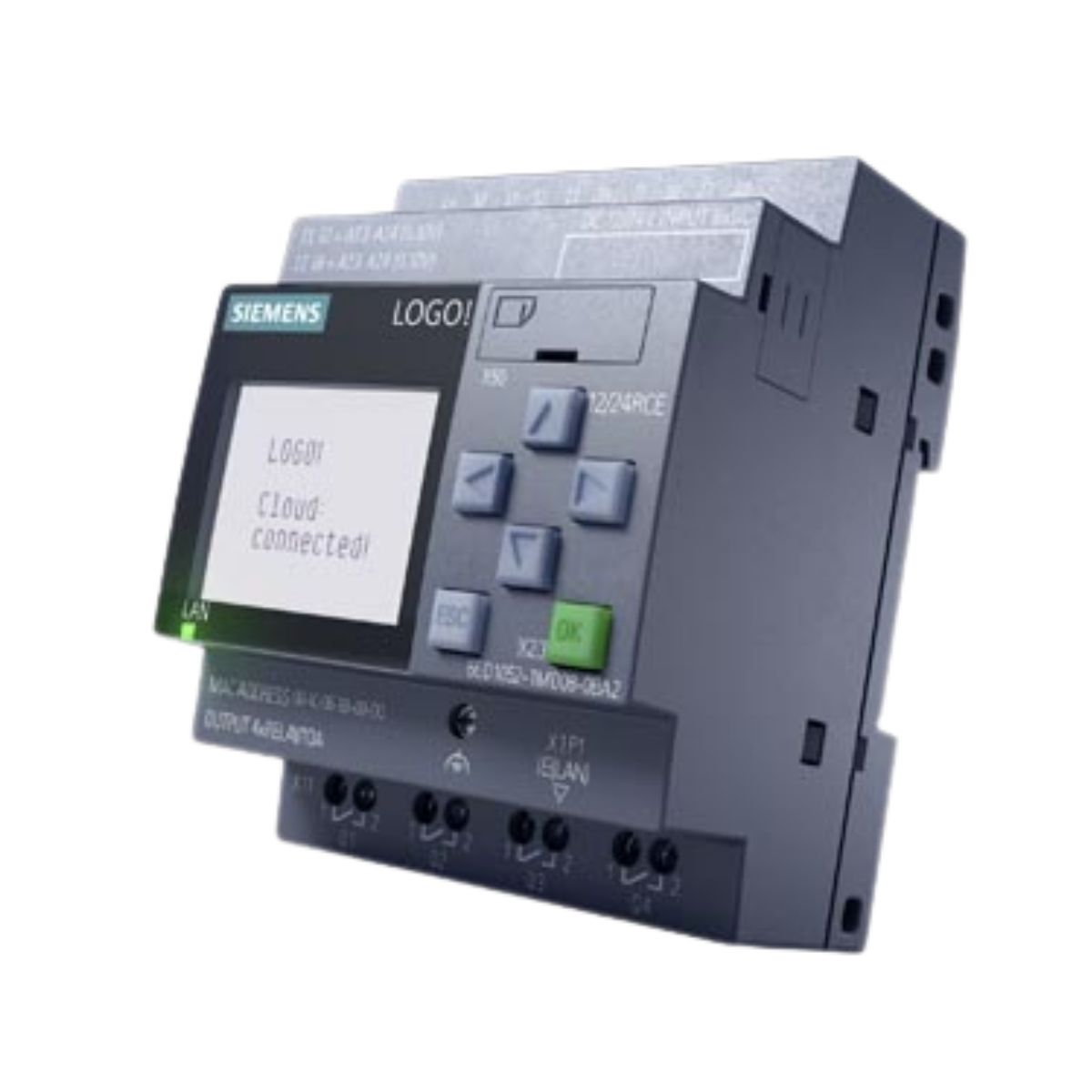

Controlador Clp Entrada/Saída Analógica/Digital Logo Com Display 6ED10521MD080BA2 - Siemens
CARACTERÍSTICAS:
Entradas e Saídas:
- 8 entradas digitais (DI), sendo 4 delas configuráveis como entradas analógicas (AI).
- 4 saídas digitais (DO) tipo relé.
Fonte de Alimentação: Operação com tensão de 12/24 V DC.
Memória: Capacidade para até 400 blocos de função.
Expansão Modular: Permite expansão com módulos adicionais para aumentar entradas e saídas conforme necessário.
Conectividade:
- Porta Ethernet integrada para comunicação em rede.
- Servidor web integrado para monitoramento e controle remoto.
- Conexão com a nuvem e suporte a MQTT em todas as unidades básicas LOGO! 8.4.
- Armazenamento: Suporte a cartão microSD padrão para armazenamento de dados e projetos.
Display: Display colorido e configurável para exibição de informações e status.
Grau de Proteção: IP20, adequado para ambientes internos controlados.
APLICAÇÃO:
- Controle de iluminação e climatização: O CLP LOGO! automatiza sistemas de luz, ar-condicionado, aquecimento e ventilação, garantindo eficiência energética e conforto.
- Controle de persianas e cortinas automatizadas: Gerenciamento de sistemas de persianas ou cortinas com entradas e saídas analógicas e digitais para controle preciso.
- Sistemas de segurança: Integração com sensores de movimento, controle de acesso e alarmes para aumentar a segurança de ambientes residenciais e comerciais.
- Controle de pequenos sistemas automatizados: O controlador é ideal para automação de pequenos equipamentos, como máquinas de embalagem, sistemas de controle de movimento de pequenos motores ou outros processos simples, como controle de tempo e sequência.
- Monitoramento e controle de consumo de energia: O LOGO! com entradas analógicas integra medidores de energia, auxiliando na gestão do consumo em instalações comerciais ou industriais.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fornecedor: 30 Dias.
ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Referência: 6Ed10521Md080Ba2
Linha Fabr.: Logo
Produto: Controlador Clp
Tipo: Entrada/Saída
Sistema: Analógica/Digital
Entrada/Saída: 8Ed (4Ea)/4Sd
Comunicação: Ethernet
Alimentação: 12-24Vcc
Modelo: 12/24Rce
Linha: Logo
Acessório: Com Display

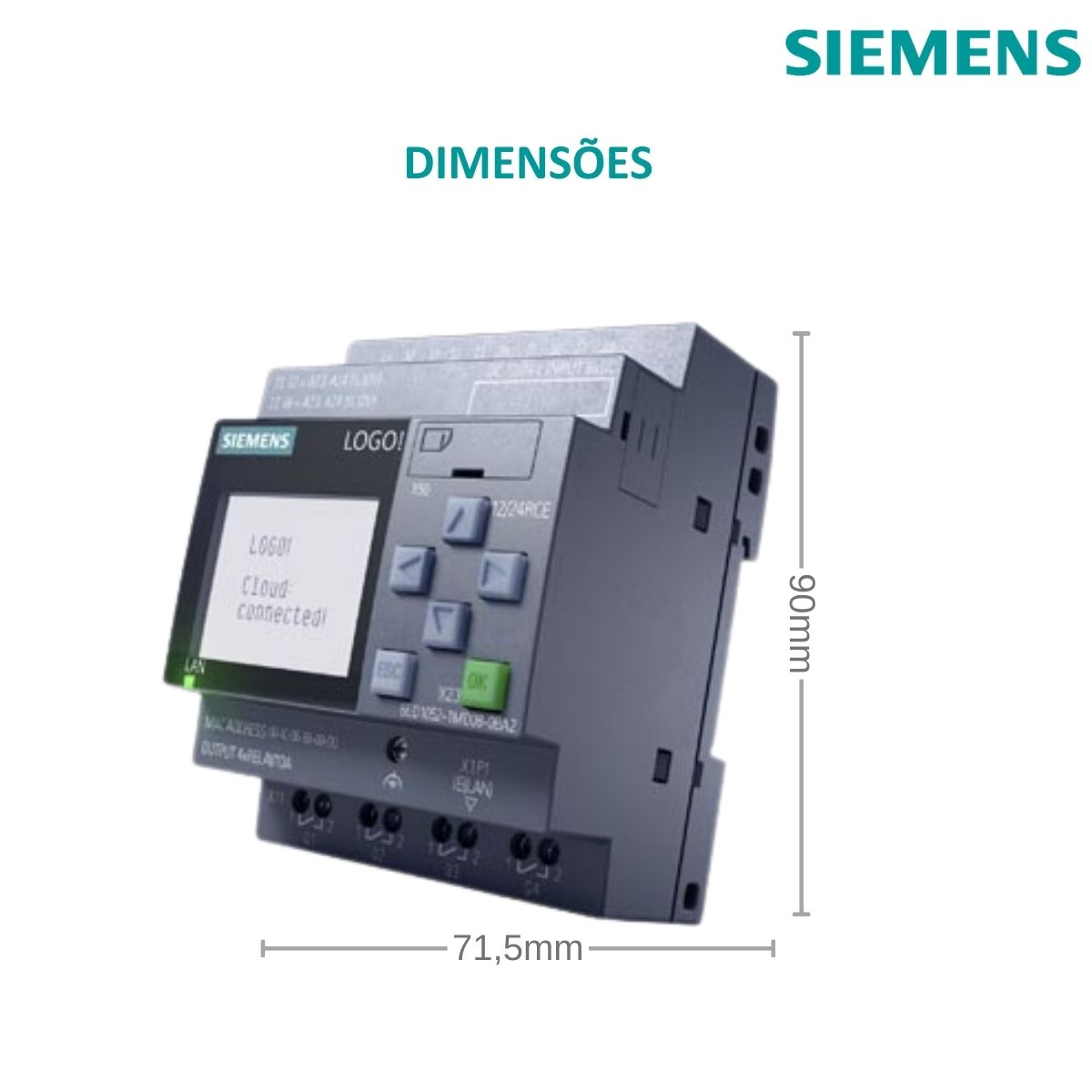

Dimensões
Largura 71,5 mm
Altura 90 mm
Profundidade 60 mm
Mostrar
Tipo de instalação/montagem: Montagem em trilho DIN de 35 mm, largura de 4 unidades de espaçamento
Tensão de alimentação
Valor nominal (DC)
- 12 V CC: Sim
- 24 V CC: Sim
Faixa permitida, limite inferior (CC): 10,8 V
Faixa permitida, limite superior (CC): 28,8 V
Hora do dia
Relógios de mudança de horário
- Número: 400; Máx. 400, função específica
- Reserva de energia: 480 horas
Entradas digitais:
- Número de entradas digitais: 8; Dos quais 4 podem ser usados ââem modo analógico (0 a 10 V)
Saídas digitais
- Número de saídas digitais: 4; Relés
Proteção contra curto-circuito: Não; fusão externa necessária
Corrente de saída
- para o sinal "1" faixa permitida de 0 a 55 °C, máx. 10A
Saídas de relé
Capacidade de comutação dos contatos
— com carga indutiva, máx. 3A
— com carga resistiva, máx. 10A
EMC
Emissão de interferência de rádio conforme. conforme EN 55 011
- Classe limite B, para uso em áreas residenciais Sim; Supressão de interferência de rádio de acordo com EN55011, Classe de valor limite B
Padrões, aprovações, certificados
Marca CE: Sim
Aprovação CSA: Não; coberto pelo certificado UL
Aprovação UL: Sim
Aprovação FM: Sim
desenvolvido de acordo com IEC 61131: Sim
de acordo com VDE 0631: Sim
Aprovação marítima: Sim; em preparação
Pegada ecológica
- declaração ambiental do produto: Sim
Potencial de aquecimento global
— Potencial de aquecimento global, (total) [CO2 eq] 51,5 kg
— Potencial de aquecimento global, (durante a produção) [CO2 equação]: 9,64kg
— potencial de aquecimento global, (durante o funcionamento) [CO2 equação]: 42,1kg
— potencial de aquecimento global, (após o fim do ciclo de vida) [Eq. CO2]: -0,364kg
Condições ambientais
Temperatura ambiente durante a operação
- mín. -20ºC; Sem condensação
- máx. 55ºC
Temperatura ambiente durante armazenamento/transporte
- mín. -40ºC
- máx. 70°C
Altitude durante a operação em relação ao nível do mar
- Temperatura do ar ambiente-pressão barométrica-altitude Tmin ... Tmax a 1 080 hPa ... 795 hPa (-1 000 m ... +2 000 m)
