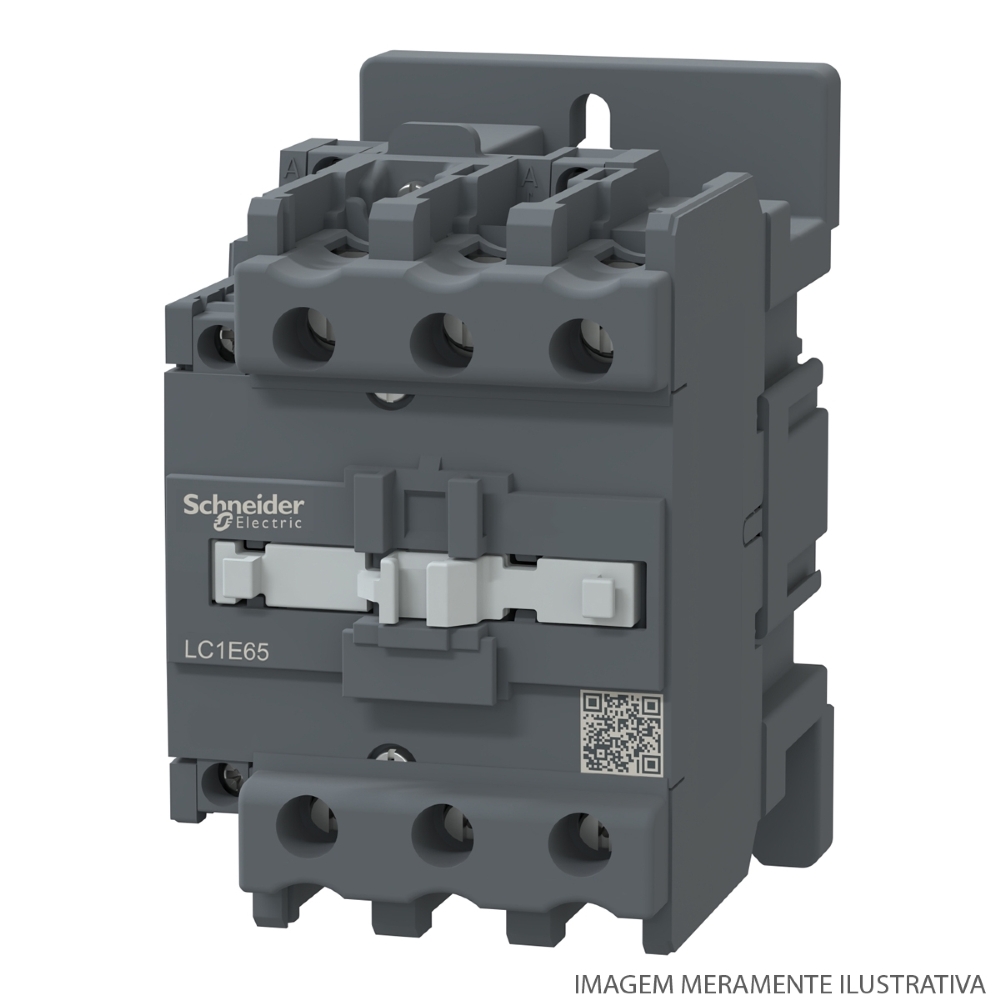

IMAGEM MERAMENTE ILUSTRATIVA

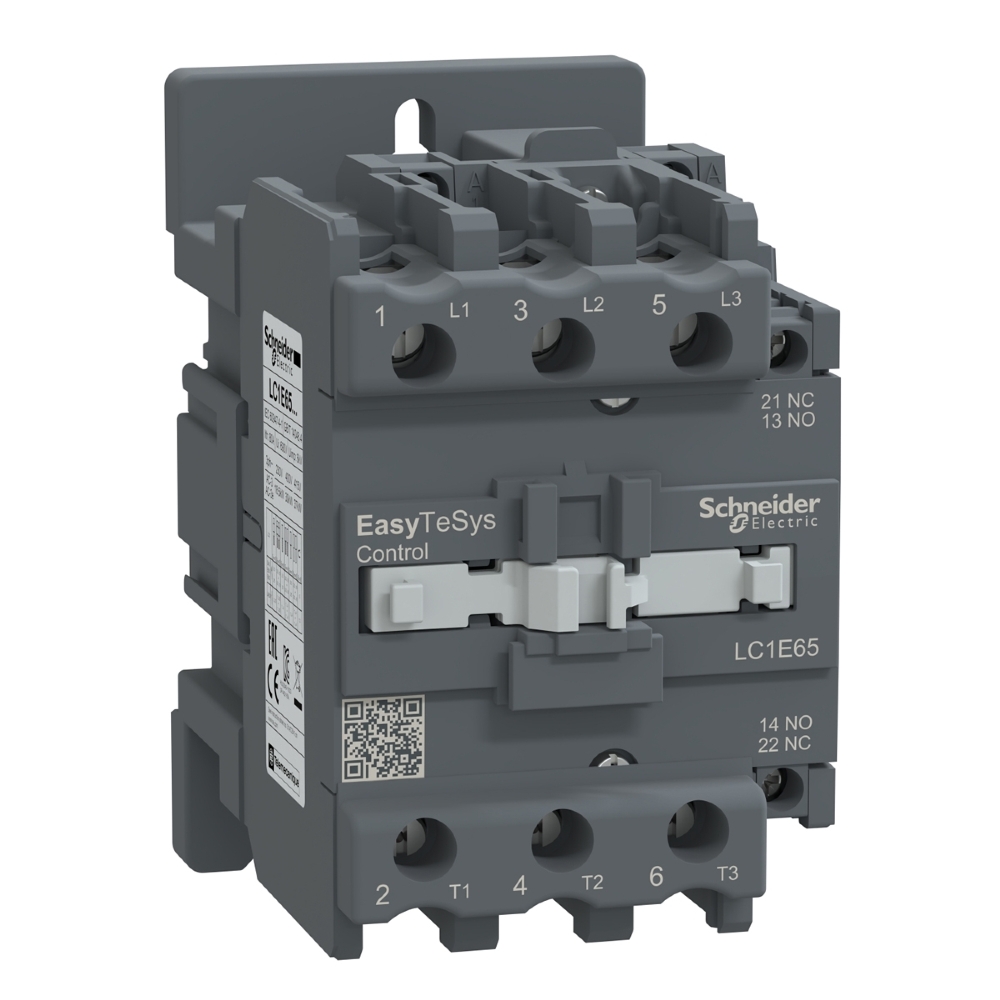

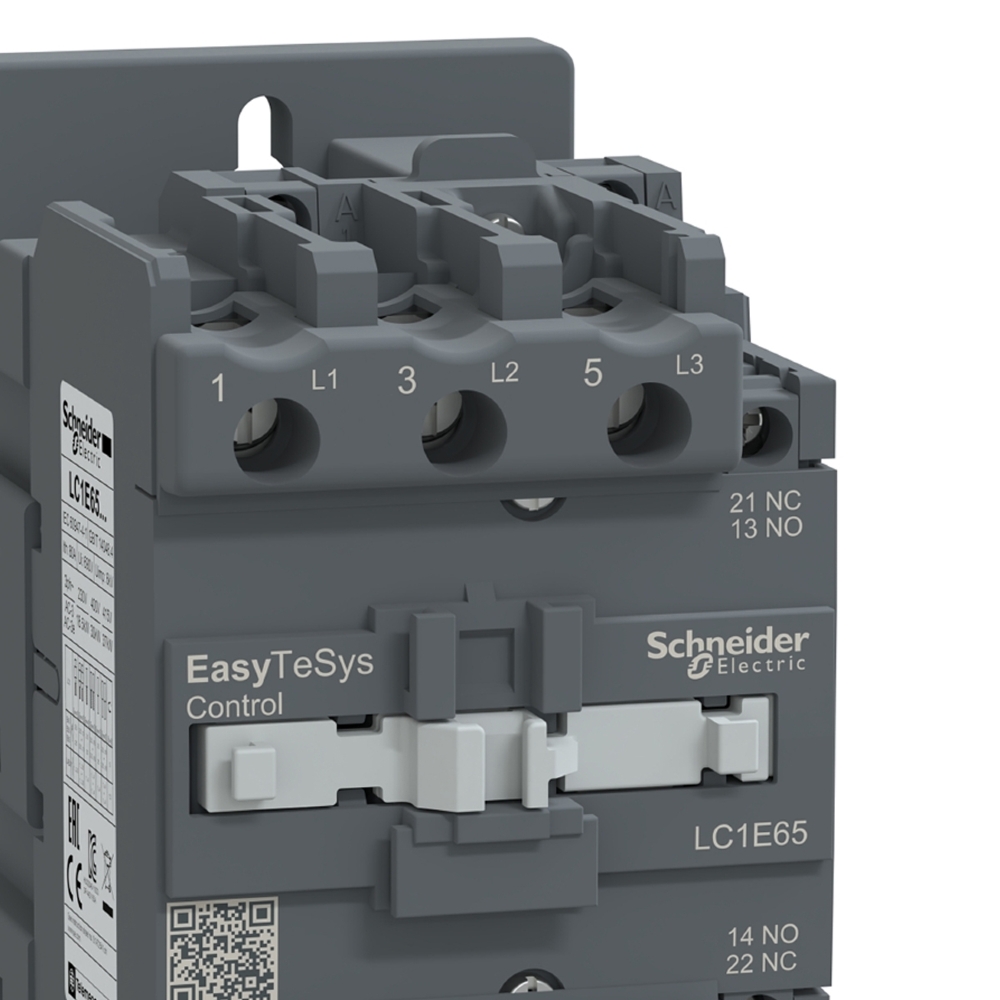

Contator Potência Tripolar 65A 220Vca 1Na+1Nf 50/60Hz LC1E65M7 - Schneider Electric
Com mais de 180 anos inovando e fazendo história, a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Contator LC1E65M7, você aproveita o que tem de melhor da nossa tecnologia.
CARACTERÍSTICAS:
Contator EasyPact TVS 3 polos para aplicações de motores até 65A 37kW/440V.
O produto fornece uma bobina CA 220V 50/60Hz, sem contatos auxiliares embutidos, conexões de alimentação e controle por terminais de grampo de parafuso. Largura de 75 mm para taxas de operação padrão de até 1200 ciclos por hora. Ele adquire confiabilidade e durabilidade padrão com durabilidade elétrica AC-3 de 0,9 milhões de ciclos e durabilidade mecânica de 5 milhões de ciclos. Pode cobrir -5°C a 55°C de temperatura de trabalho e montado em trilho DIN, sem redução de até 3000m de altitude.

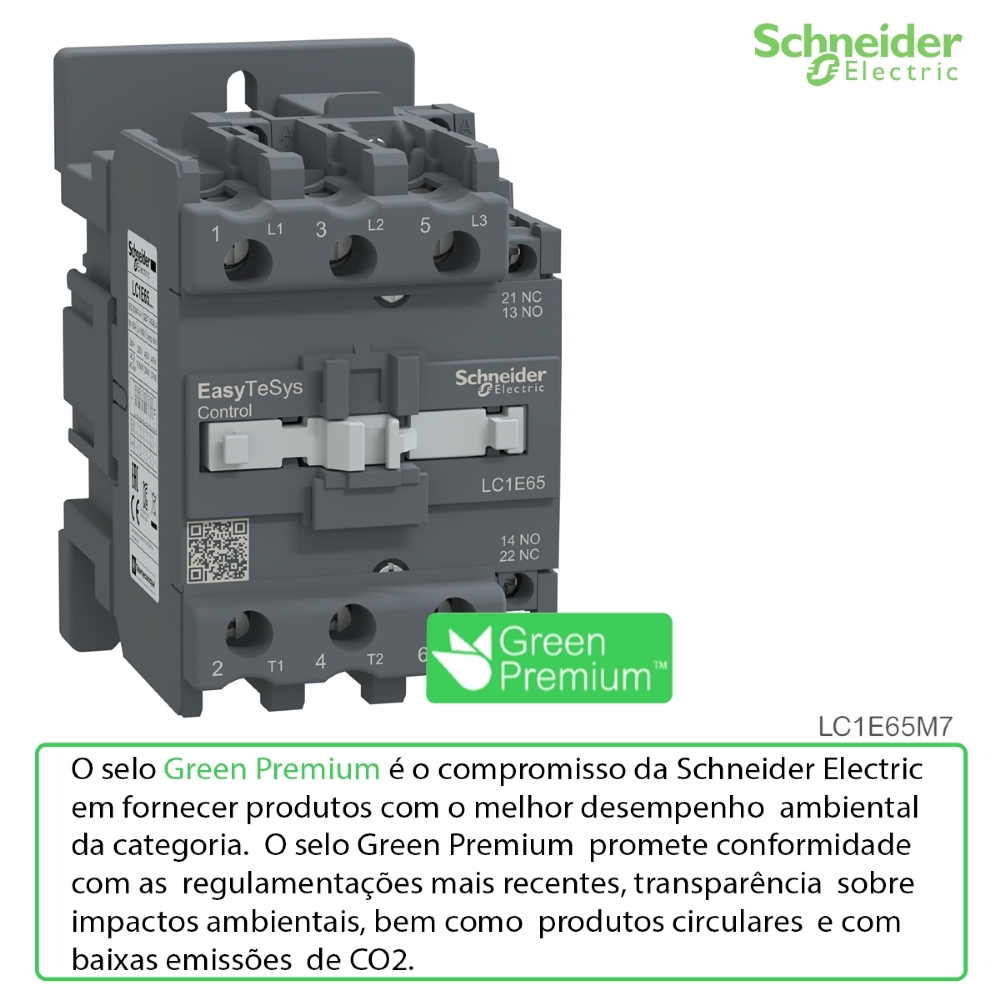

Certificado multi padrões (IEC, CCC, EAC) e compatível com Green Premium (RoHs/Reach).
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: LC1E65M7
ESPECIFICAÇÕES TECNICAS:
Marca: Schneider
Referencia: Lc1E65M7
Linha Fabr.: Tesys E
Produto: Contator Potencia
Polos: Tripolar
Corrente(Ac3): 65A
Corrente(Ac1): 80A
Tensão Bobina(V): 220V
Contato Auxiliar: 1Na+1Nf
Frequência(Hz): 50/60Hz
Conexão Elétrica: Terminal Parafuso
Fixação: Trilho/Parafuso
Aplicação do contator: Carga resistiva / Controle do motor
Categoria de uso: CA-1 / CA-3
Descrição de polos: 3P
[Ue] tensão de operação nominal: Circuito de potência: <= 690 V CA 50/60 Hz
[Ie] corrente nominal de operação:
- 65 A (at <55 °C) at <= 440 V CA CA-3 for circuito de potência
- 80 A (at <60 °C) at <= 440 V CA CA-1 for circuito de potência
Produtos Medida:
Altura: 127 mm
Largura: 75 mm
Profundidade: 114 mm
Peso líquido: 0,98 kg
Complementar:
Alimentação do motor kW:
- 18,5 kW at 220..0,230 V CA 50/60 Hz
- 30 kW at 380..0,400 V
- 37 kW at 415 V
- 37 kW at 440 V
- 37 kW at 500 V
- 37 kW at 660/690 V
Composição de contatos de polos: 3 NA
[Ith] corrente térmica ao ar livre convencional: 80 A (at 55 °C)
Capacidade de fechamento nominal Irms: 650 A at 440 V CA for circuito de potência conforming to IEC 60947-4-1
Capacidade de corte nominal: 520 A at 440 V for circuito de potência conforming to IEC 60947
[Icw] corrente nominal de curta duração admissível:
- 520 A 40 °C - 10 s for circuito de potência
- 260 A 40 °C - 60 s for circuito de potência
- 110 A 40 °C - 600 s for circuito de potência
Suporte de montagem: Trilho DIN/ Placa
Meio ambiente:
Normas: IEC 60947-1 / IEC 60947-4-1 / IEC 60947-5-1
Certificações do produto: EAC / CE
Grau de proteção IP: IP2x para IEC 60529
Tratamento de proteção: TH (graus de Poluição 3) para IEC 60068-2-30 teste Db
