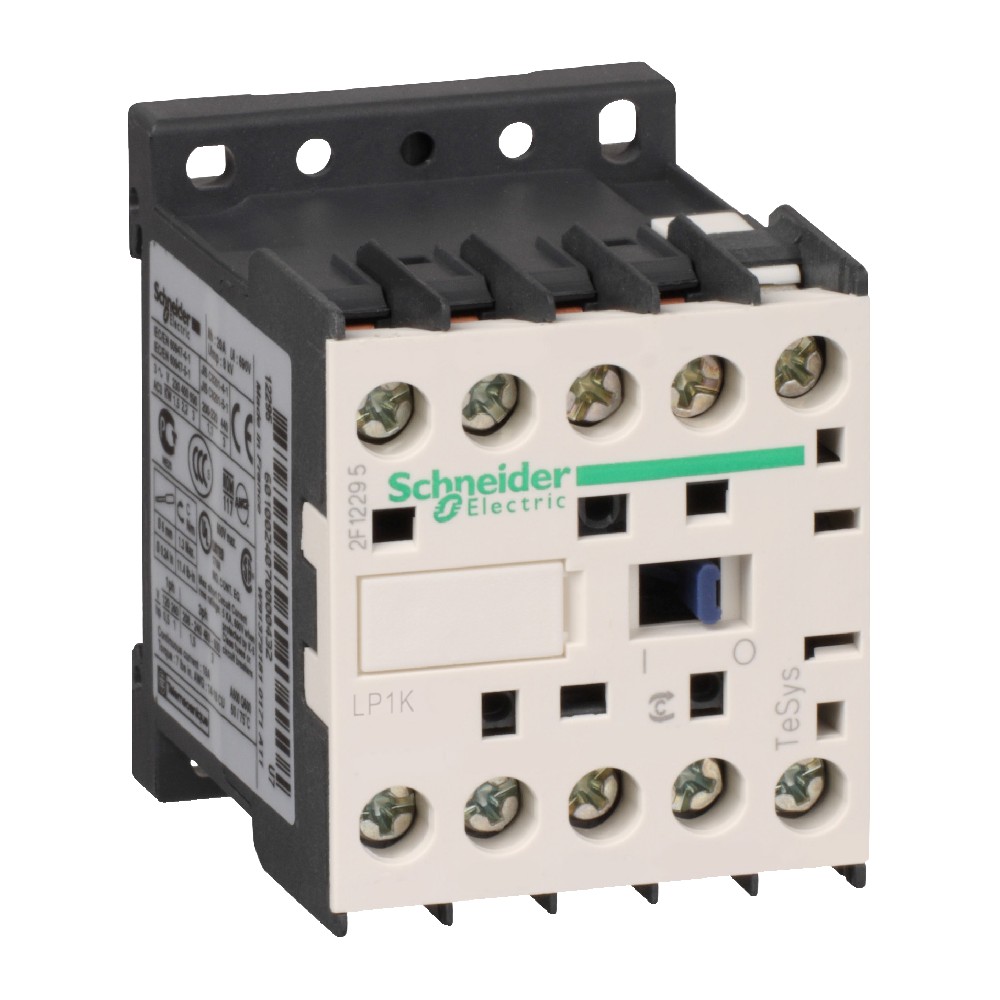

Contator Potência Tripolar 9A 24Vcc 1Na Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Contator Potência Tripolar 9A você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 18 Meses.
Código de Fabricante: LP1K0910BD
ESPECIFICAÇÕES TÉCNICAS:
Linha De Produto: Tesys K
Linha: Tesys
Tipo De Produto Ou Componente: Contator
Nome Abreviado Do Dispositivo: Lp1K
Aplicação Do Contator:
Controle Do Motor
Carga Resistiva
Categoria De Uso:
Ca-3
Ca-1
Ca-4
Descrição De Polos: 3P
Composição De Contatos De Polos: 3 Na
[Ie] Corrente Nominal De Operação:
20 A (A < 50 °C) A <= 440 V Ca Ca-1 Para Circuito De Potência
9 A A <= 440 V Ca Ca-3 Para Circuito De Potência
16 A (A < 70 °C) A 690 V Ca Ca-1 Para Circuito De Potência
Contato Auxiliar: 1 Na
Complementar:
Tipo De Contatos Auxiliares: Tipo Instantâneo 1 Na
Limites De Tensão De Circuito De Controle:
Funcionamento: 0,8...1,15 Uc 50 °C)
Saída: 0,1...0,75 Uc 50 °C)
[Ui] Tensão De Isolamento Nominal:
Circuito De Potência: 600 V Para Ul 508
Circuito De Potência: 690 V Para Iec 60947-4-1
Circuito De Sinalização: 690 V Para Iec 60947-4-1
Circuito De Sinalização: 690 V Para Iec 60947-5-1
Circuito De Sinalização: 600 V Para Ul 508
Circuito De Potência: 600 V Para Csa C22.2 No 14
Circuito De Sinalização: 600 V Para Csa C22.2 No 14
[Uimp] Tensão Nominal Suportável De Impulso: 8 Kv
Categoria De Sobretensão: Iii
Suporte De Montagem:
Calha
Placa
Retardamento De Chamas:
V1 Conforme Ul 94
Requisito 2 Conforme Nf F 16-101
Requisito 2 Conforme Nf F 16-102
Torque De Aperto:
1,3 N.M - Ligar Terminais De Parafuso - Com Chave De Fenda Philips Nº 2
1,3 N.M - Ligar Terminais De Parafuso - Com Chave De Fenda Plano De Ø 6 Mm
[Ue] Tensão De Operação Nominal:
Circuito De Potência: 690 V Ca 50/60 Hz
Circuito De Sinalização: <= 690 V Ca 50/60 Hz
[Ith] Corrente Térmica Ao Ar Livre Convencional:
20 A (A 50 °C) Para Circuito De Potência
10 A (A 50 °C) Para Circuito De Sinalização
Capacidade De Fechamento Nominal Irms:
110 A Ca Para Circuito De Potência Conforme Nf C 63-110
110 A Ca Para Circuito De Potência Conforme Iec 60947
110 A Ca Para Circuito De Sinalização Conforme Iec 60947
Capacidade De Corte Nominal:
110 A A 415 V Para Iec 60947
110 A A 440 V Para Iec 60947
80 A A 500 V Para Iec 60947
110 A A 220..0,230 V Para Iec 60947
110 A A 380..0,400 V Para Iec 60947
70 A A 660...690 V Para Iec 60947
Classificação Do Fusível Associado:
25 A Gg A <= 440 V Para Circuito De Potência
25 A Am Para Circuito De Potência
10 A Gg Para Circuito De Sinalização Conforme Iec 60947
10 A Gg Para Circuito De Sinalização Conforme Vde 0660
Impedância Média: 3 Mohm - Ith 20 A 50 Hz Of Circuito De Potência
Potência De Irrupção Em W: 3 W 20 °C)
Consumo De Potência De Manutenção Em W: 3 W A 20 °C
Tempo De Operação:
30...40 Ms Energização Da Bobina E Fecho Na
10 Ms Desenergização Da Bobina E Abertura Na
Nível De Fiabilidade De Segurança:
B10D = 1369863 Ciclos Contator Com Carga Nominal Para En/Iso 13849-1
B10D = 20000000 Ciclos Contator Com Carga Mecânica Para En/Iso 13849-1
Durabilidade Mecânica: 10 Mciclos
Maximum Operating Rate: 3600 Cic/H
Corrente De Comutação Mínima: 5 Ma Para Circuito De Sinalização
Tensão De Comutação Mínima: 17 V Para Circuito De Sinalização
Resistência De Isolamento: > 10 Mohm Para Circuito De Sinalização
Meio Ambiente:
Certificações Do Produto:
Ul
Csa
Temperatura Ambiente Para Funcionamento: -25…50 °C
Temperatura Ambiente Para Armazenamento: -50…80 °C
Altitude De Funcionamento: 2000 M Sem Redução De Valor
