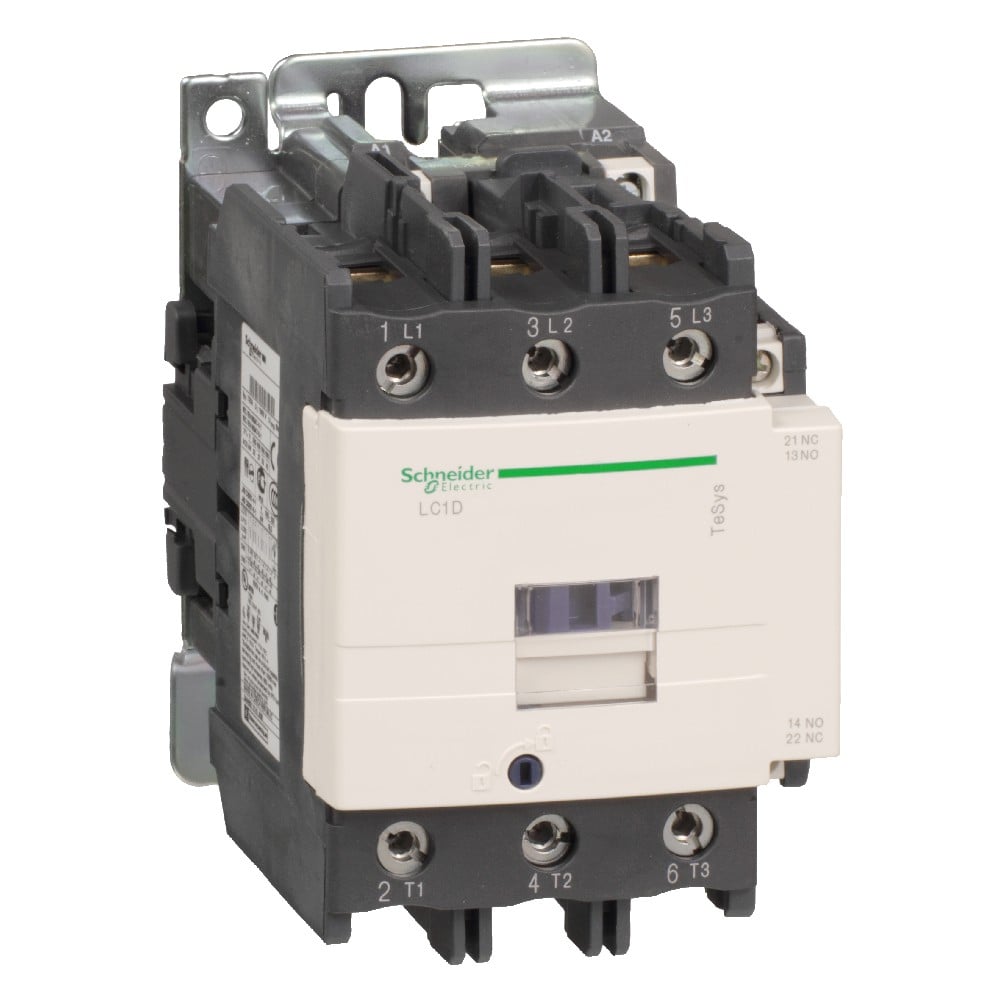

Contator Potencia Tripolar 95A 110Vca 1Na+1Nf 50/60Hz Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Contator Potencia Tripolar 95A 110Vca você aproveita o que tem de melhor da nossa tecnologia.
INCLUI:
- 1 Contator Potencia Tripolar 95a 110Vca 1Na+1Nf 50/60Hz Schneider
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 18 Meses.
Código Fabricante: LC1D95F7
ESPECIFICAÇÕES TECNICAS:
linha: TeSys
nome do produto: TeSys D
tipo de produto ou componente: Contator
Nome abreviado do dispositivo: LC1D
aplicação do contator: Controle do motor / Carga resistiva
categoria de uso: CA-3 / CA-1 / CA-4
descrição de polos: 3P
power pole contact composition: 3 NA
[Ue] tensão de operação nominal: Circuito de potência: 1.000 V CA 25/400 Hz
[Ie] corrente nominal de operação:
95 A (a < 60 °C) a <= 440 V CA-3 para circuito de potência
125 A (a < 60 °C) a <= 690 V CA-1 para circuito de potência
alimentação do motor kW:
25 kW a 220/0,230 V CA 50 Hz (CA-3)
45 kW a 380/0,400 V CA 50 Hz (CA-3)
45 kW a 415/440 V CA 50 Hz (CA-3)
55 kW a 500 V CA 50 Hz (CA-3)
45 kW a 660/690 V CA 50 Hz (CA-3)
45 kW a 1.000 V CA 50 Hz (CA-3)
potência do motor HP (UL / CSA):
7,5 hp a 115 V CA 60 Hz of monofásico motores
15 hp a 230/240 V CA 60 Hz of monofásico motores
25 hp a 200/208 V CA 60 Hz of trifásico motores
30 hp a 230/240 V CA 60 Hz of trifásico motores
60 hp a 460/480 V CA 60 Hz of trifásico motores
60 hp a 575/600 V CA 60 Hz of trifásico motores
tipo do circuito de controle: AC at 50/60 Hz
tensão de circuito de controle: 110 V AC 50/60 Hz
Contato Auxiliar: 1 NA + 1 NF
[Uimp] tensão suportável de impulso nominal: 8 kV conforme IEC 60947
categoria de sobretensão: III
[Ith] corrente térmica ao ar livre convencional:
10 A (a 60 °C) para circuito de sinalização
125 A (a 60 ° C) para circuito de energia
capacidade de fechamento nominal Irms:
1100 A a 440 V CA para circuito de potência conforme IEC 60947
140 A CA para circuito de sinalização conforme IEC 60947-5-1
250 A CC para circuito de sinalização conforme IEC 60947-5-1
capacidade de corte nominal: 1100 A at 440 V para circuito de alimentação em conformidade com IEC 60947
[Icw] corrente nominal de curta duração admissível:
1100 A 40 °C - 1 s para circuito de potência
800 A 40 °C - 10 s para circuito de potência
400 A 40 °C - 1 mín para circuito de potência
135 A 40 °C - 10min para circuito de força
140 A - 100 ms para circuito de sinalização
120 A - 500 ms para circuito de sinalização
100 A - 1 s para circuito de sinalização
classificação do fusível associado:
10 A gG para circuito de sinalização conforme IEC 60947-5-1
200 A gG at <= Coordenação de 690 V tipo 1 para circuito de força
160 A gG em <= 690 V tipo de coordenação 2 para circuito de energia
impedância média: 0,8 mOhm - Ith 125 A 50 Hz para circuito de força
[Ui] tensão de isolamento nominal:
Circuito de alimentação: 1000 V em conformidade com IEC 60947-4-1
Circuito de potência: 600 V CSA certificado
Circuito de alimentação: 600 V com certificação UL
Circuito de sinalização: 690 V em conformidade com IEC 60947-1
Circuito de sinalização: 600 V CSA certificado
Circuito de sinalização: 600 V com certificação UL
durabilidade elétrica:
1,2 Mciclos 95 A CA-3
1,3 Mciclos 125 A CA-1
dissipação de alimentação por polo:
12.5 W AC-1
7,2 W CA-3
suporte de montagem: Calha / Placa
padrões:
EN/IEC 60947-1
EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
GB/T 14048.4
Certificações do produto:
IECEE CB Scheme
UL
CSA
CCC
EAC
LROS (Lloyds register of shipping)
RINA
BV
DNV-GL
UKCA
maximum operating rate: 3600 cic/h 60 °C
Complementar:
tecnologia da bobina: Sem módulo supressor integrado
limites de tensão de circuito de controle:
0,8/1,1 Uc -40…55 °C funcionamento CA 50 Hz
0,85/1,1 Uc -40…55 °C funcionamento CA 60 Hz
0,3/0,6 Uc -40…70 °C saída CA 50/60 Hz
1/.1 Uc 55…70 °C funcionamento CA 50/60 Hz
potência de irrupção em VA:
245 VA 60 Hz cos phi 0,75 (a 20 °C)
245 VA 50 Hz cos phi 0,75 (a 20 °C)
dissipação de calor: 6/10 W a 50/60 Hz
tipo de contatos auxiliares:
tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1
tipo contato de espelho 1 NF para IEC 60947-4-1
frequência do circuito de sinalização: 25..0,400 Hz
corrente de comutação mínima: 5 mA para circuito de sinalização
tensão de comutação mínima: 17 V para circuito de sinalização
Meio ambiente:
grau de proteção IP: IP20 face frontal em conformidade com IEC 60529
tratamento de proteção: TH conforme IEC 60068-2-30
grau de poluição: 3
temperatura ambiente do ar para funcionamento:
-40…60 °C
60…70 °C com degradação
temperatura ambiente para armazenamento: -60…80 °C
altitude de funcionamento: 0...3000 m
resistência a incêndios: 850 °C conforme IEC 60695-2-1
retardamento de chamas: V1 conforme UL 94
