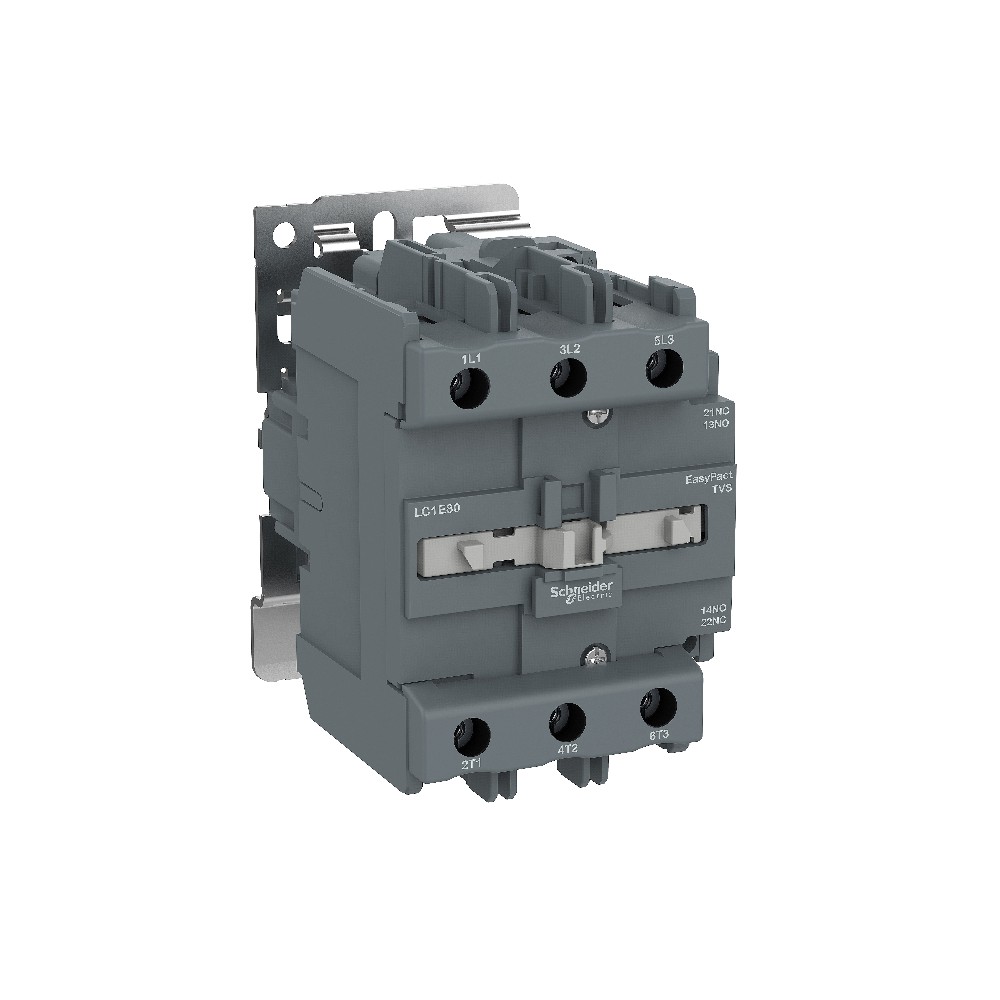

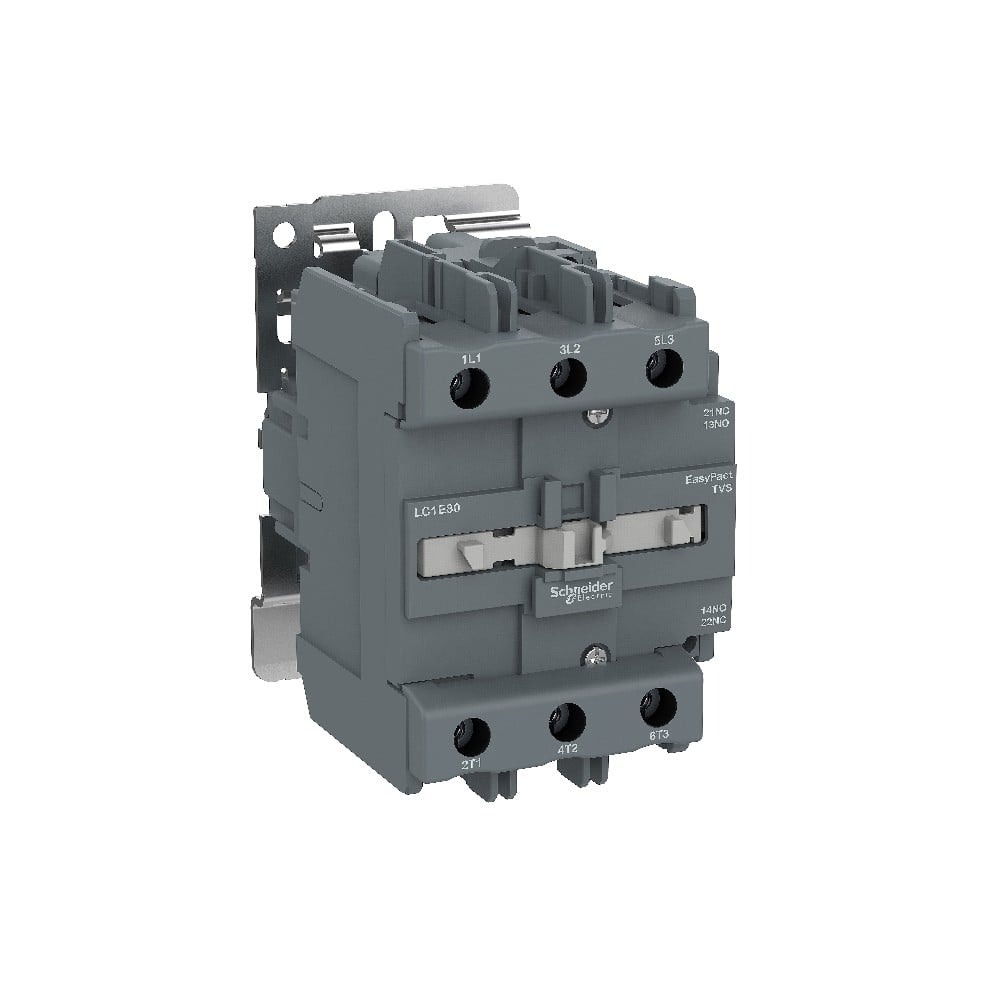

Contator Potência Tripolar 80A 24Vca 1Na+1Nf 50/60Hz Schneider
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Contator Potência Tripolar 80A 24Vca 1Na+1Nf 50/60Hz você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: LC1E80B7
ESPECIFICAÇÕES TECNICAS:
linha: EasyPact
nome do produto: EasyPact TVS
tipo de produto ou componente: Contator
Nome abreviado do dispositivo: LC1E
aplicação do contator: Carga resistiva / Controle do motor
categoria de uso: CA-1 / CA-3
descrição de polos: 3P
composição do contato do pólo de potência: 3 NA
[Ue] tensão de operação nominal: Circuito de alimentação: <= 690 V AC 50/60 Hz
[Ie] corrente nominal de operação: 80 A (a < 55 °C) a <= 440 V CA CA-3 para circuito de potência
: 110 A (a < 55 °C) a <= 440 V CA CA-1 para circuito de potência
alimentação do motor kW:
22 kW at 220...230 V AC 50/60 Hz
37 kW a 380..0,400 V
45 kW a 415 V
45 kW a 440 V
45 kW a 500 V
45 kW a 660/690 V
tipo do circuito de controle: AC at 50/60 Hz
tensão de circuito de controle: 24 V CA 50/60 Hz
altura: 127 mm
largura: 85 mm
profundidade: 121 mm
peso do produto: 1,52 kg
cor: Grey (RAL 7011)
Complementar:
Contato Auxiliar: 1 NA + 1 NF
[Uimp] tensão suportável de impulso nominal: 6 kV bobina não conectada ao circuito de potência conforme IEC 60947
[Ui] tensão de isolamento nominal: 690 V conforme IEC 60947-4-1
categoria de sobretensão: III
capacidade de fechamento nominal Irms:
800 A a 440 V CA para circuito de energia em conformidade com IEC 60947-4-1
capacidade de corte nominal: 640 A a 440 V para circuito de alimentação em conformidade com IEC 60947
[Icw] corrente nominal de curta duração admissível:
640 A 40 °C - 10 s para circuito de potência
320 A 40 ° C - 60 s para circuito de força
135 A 40 ° C - 600 s para circuito de força
classificação do fusível associado:
10 A gG a <= 690 V coordenação tipo 1 para circuito de controle conforme IEC 60947-5-1
160 A gG at <= 690 V coordenação tipo 1 para circuito de força
impedância média: 0,8 mOhm - Ith 110 A 50 Hz para circuito de força
dissipação de alimentação por polo:
5,1 W CA-3
9.7 W AC-1
limites de tensão de circuito de controle:
Operacional: 0.85-1.1 Uc at 50/60 Hz (at <55 °C)
Drop-out: 0,3 ... 0,6 Uc a 50/60 Hz (a <55 ° C)
tempo de operação:
20-35 ms no fechamento
6-30 ms na abertura
durabilidade mecânica: 300000 ciclos
taxa máxima de operação: 1200 cic / h 60 ° C
potência de irrupção em VA:
200 VA 50 Hz cos phi 0.75 (at 20 °C)
220 VA 60 Hz cos phi 0.75 (at 20 °C)
consumo de potência de manutenção em VA:
22 VA 60 Hz cos phi 0.3 (at 20 °C)
20 VA 50 Hz cos phi 0.3 (at 20 °C)
dissipação de calor: 6…10 W for circuito de controle
corrente de comutação mínima: 5 mA para circuito de controle
Tensão de comutação mínima: 17 V para circuito de controle
tempo não sobreposto:
1,5 ms na energização em atraso contato
1,5 ms na desenergização em atraso contato
resistência de isolamento: > 10 MOhm para circuito de controle
suporte de montagem: Placa / Calha DIN
Torque de aperto máximo:
Circuito de controle: 1,4 N.m
Circuito de alimentação: 13,5 N.m
Meio ambiente:
Normas:
IEC 60947-1
IEC 60947-5-1
IEC 60947-4-1
Certificações do produto: CE / EAC
grau de proteção IP: IP2x em conformidade com IEC 60529
tratamento de proteção: TH (grau de poluição 3) conforme IEC 60068-2-30
grau de poluição: 3
temperatura ambiente para funcionamento: -5…55 °C
temperatura ambiente para armazenamento: -60…80 °C
temperatura ambiente do ar admissível ao redor do dispositivo: -20…70 °C at Uc
altitude de funcionamento: 3000 m sem desclassificação
resistência a incêndios: 850 ° C em conformidade com IEC 60695-2-1
