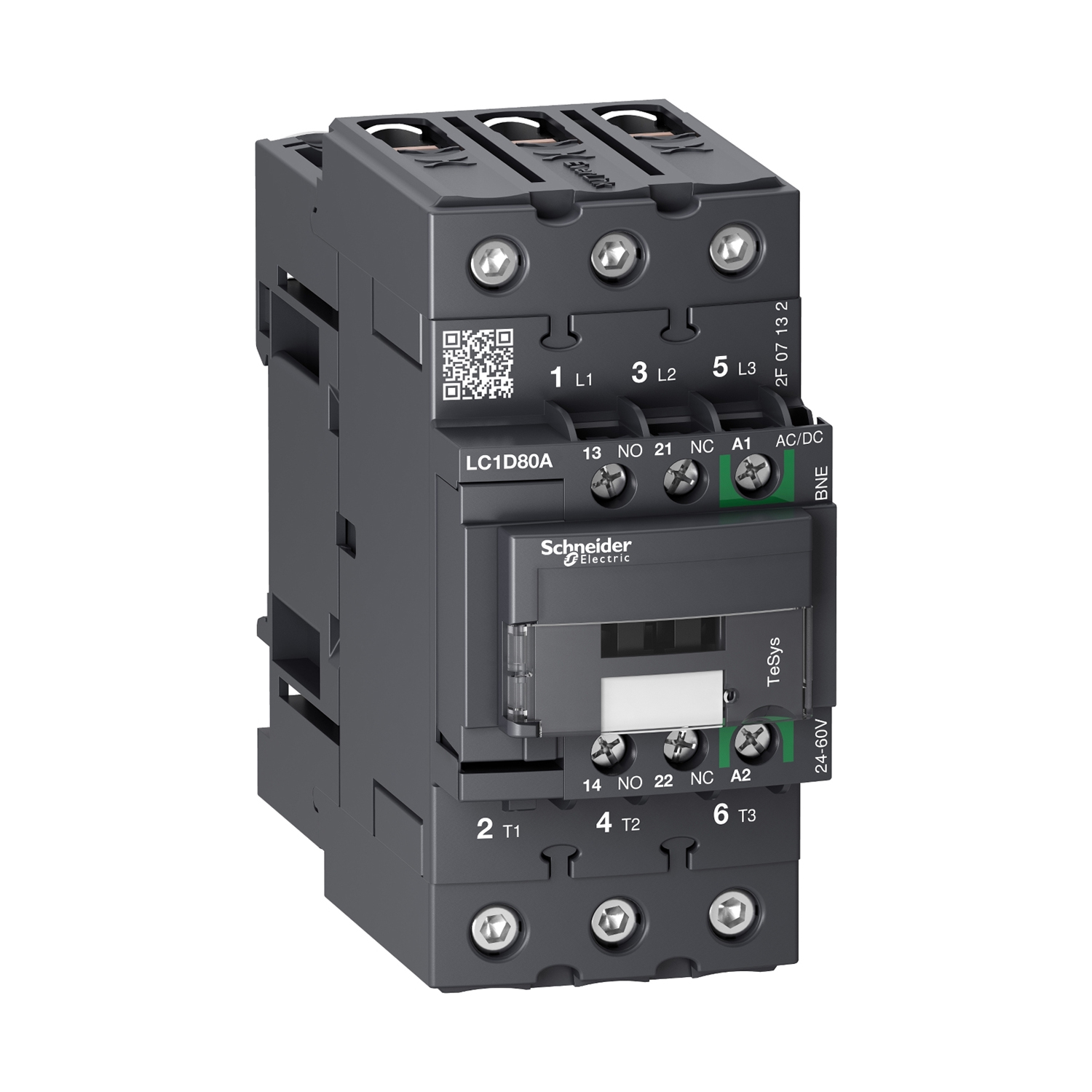

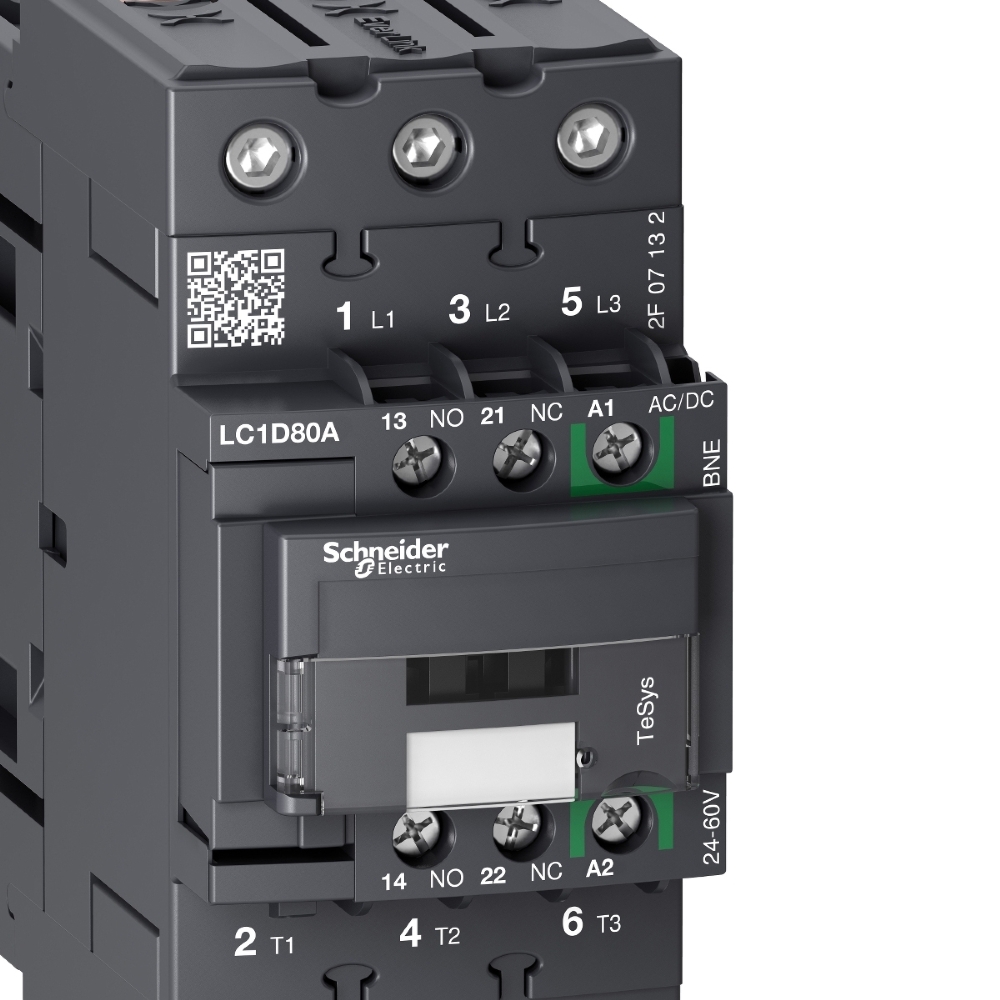

Contator Potencia Tripolar 80A 24-60Vca/Cc 1Na+1Nf 50/60Hz Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Contator Potencia Tripolar 80A você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 18 Meses.
Código Fabricante: LC1D80ABNE
ESPECIFICAÇÕES TÉCNICAS:
linha: TeSys
nome do produto: TeSys D Green
tipo de produto ou componente: Contator
Nome abreviado do dispositivo: LC1D
Aplicação do contator:
Carga resistiva
Controle do motor
categoria de uso:
CA-3
CA-1
descrição de polos: 3P
contato de composição do pólo de força: 3 NA
[Ue] tensão de operação nominal: Circuito de alimentação: <= 690 V CA 25 ... 400 Hz
[Ou seja] corrente nominal de operação:
80 A (a <60 ° C) a <= 440 V AC-1 para o circuito de força
66 A (a <60 ° C) a <= 440 V AC-3 para o circuito de força
alimentação do motor kW:
18,5 kW a 220 ... 230 V CA 50 Hz (AC-3)
37 kW a 380 ... 400 V CA 50 Hz (AC-3)
37 kW a 415 V CA 50 Hz (AC-3)
37 kW a 440 V CA 50 Hz (AC-3)
37 kW a 500 V CA 50 Hz (AC-3)
37 kW a 660 ... 690 V CA 50 Hz (AC-3)
potência do motor HP (UL / CSA):
5 cv a 115 V CA 60 Hz para motores monofásicos
10 cv a 230/240 V CA 60 Hz para motores monofásicos
20 cv a 200/208 V CA 60 Hz para motores trifásicos
20 cv a 230/240 V CA 60 Hz para motores trifásicos
40 cv a 460/480 V CA 60 Hz para motores trifásicos
50 cv a 575/600 V CA 60 Hz para motores trifásicos
Tensão de circuito de controle:
24 ... 60 V AC 50/60 Hz
24 ... 60 V DC
tipo de bobina: AC / DC eletrônico
Contato Auxiliar: 1 NA + 1 NF
[Uimp] tensão suportável de impulso nominal: 6 kV em conformidade com IEC 60947
categoria de sobretensão: III
[Ith] corrente térmica ao ar livre convencional:
80 A (a 60 ° C) para o circuito de alimentação
10 A (a 60 ° C) para o circuito de sinalização
capacidade de fechamento nominal Irms:
140 A CA para circuito de sinalização conforme IEC 60947-5-1
250 A CC para circuito de sinalização conforme IEC 60947-5-1
1000 A a 440 V AC para circuito de energia em conformidade com IEC 60947
capacidade de corte nominal: 1000 A a 440 V para circuito de energia em conformidade com IEC 60947
Corrente nominal de curta duração admissível:
110 A 40 ° C - 10 min para circuito de força
260 A 40 ° C - 1 min para circuito de força
520 A 40 ° C - 10 s para circuito de força
900 A 40 ° C - 1 s para circuito de força
100 A - 1 s para circuito de sinalização
120 A - 500 ms para circuito de sinalização
140 A - 100 ms para circuito de sinalização
classificação do fusível associado:
125 A gG em <= 690 V coordenação tipo 1 para circuito de força
125 A gG em <= 690 V tipo de coordenação 2 para circuito de força
10 A gG para circuito de sinalização em compliance com IEC 60947-5-1
impedância média: 1,5 mOhm - Ith 80 A 50 Hz para circuito de força
[Ui] tensão de isolamento nominal:
Circuito de alimentação: 690 V em conformidade com IEC 60947-4-1
Circuito de sinalização: 690 V para IEC 60947-1
durabilidade elétrica:
1 Mcycles 66 A AC-3 em Ue <= 440 V
0,5 Mcycles 80 A AC-1 em Ue <= 440 V
dissipação de alimentação por polo:
9,6 W AC-1
6,5 W AC-3
Capa: Com
suporte de montagem:
Calha
Plaça
padrões:
EN / IEC 60947-4-1
EN / IEC 60947-5-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
certificações do produto:
CCC
CSA
EAC
UL
KC
DNV-GL
LROS (registro de transporte Lloyds)
