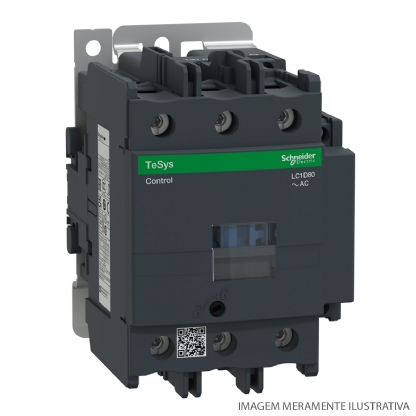

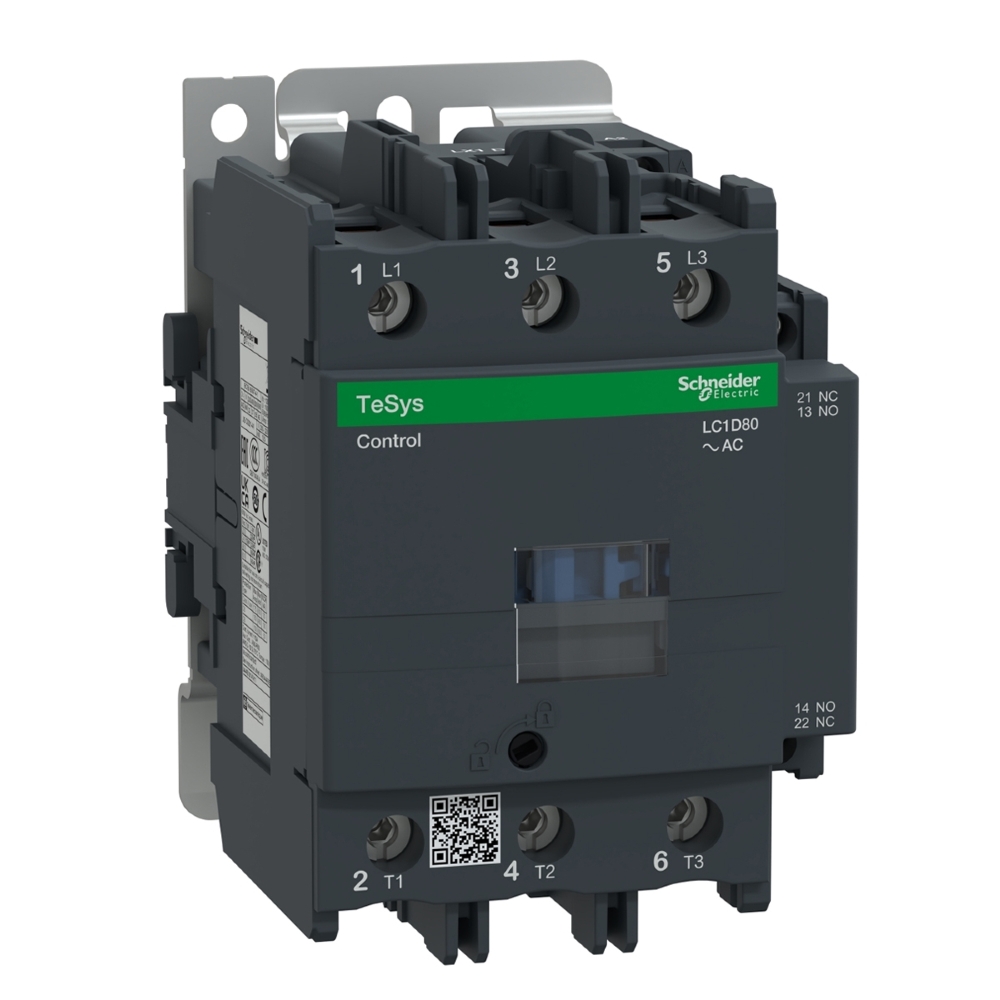

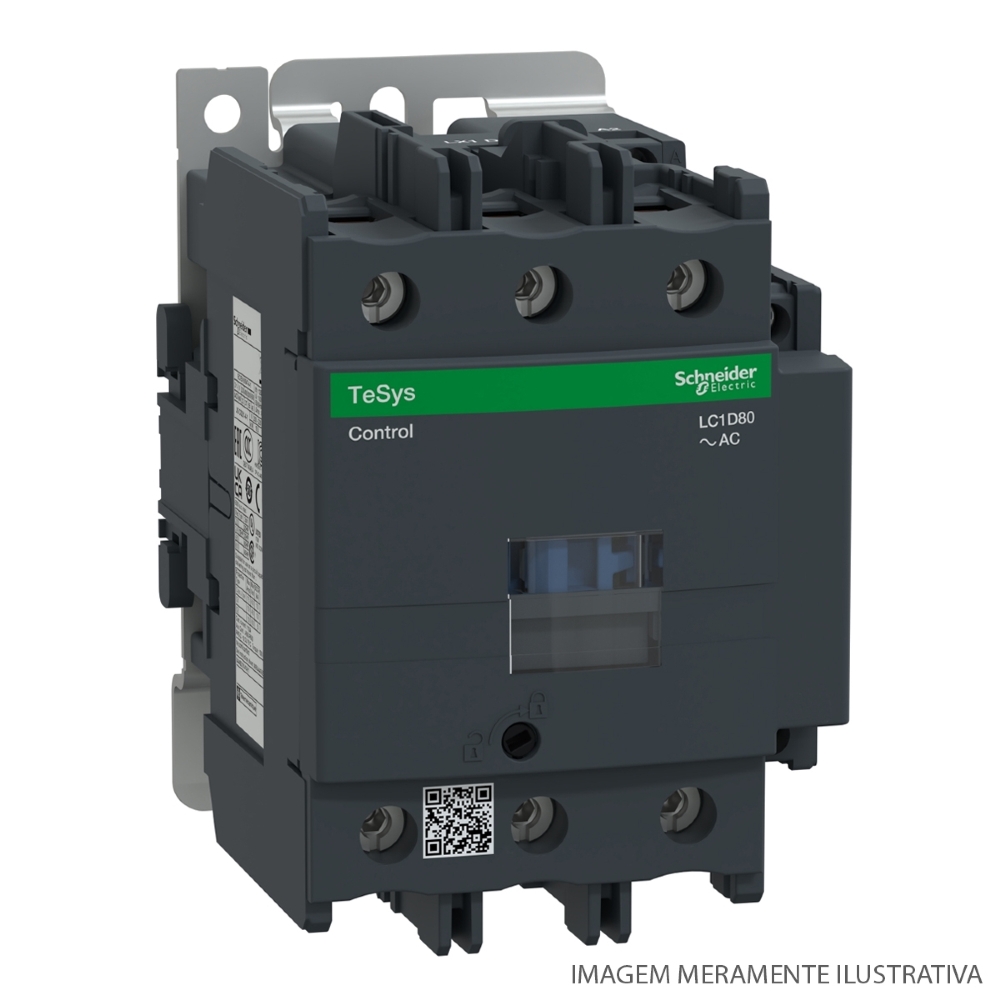

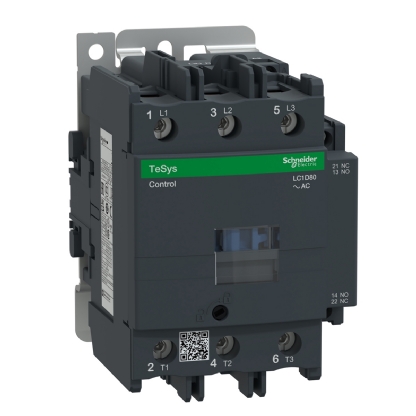

Contator Potencia Tripolar 80A 220Vca 1Na+1Nf 50/60Hz LC1D80M7 - Schneider Electric
Com mais de 180 anos inovando e fazendo história, a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Contator LC1D80M7, você aproveita o que tem de melhor da nossa tecnologia.
CARACTERÍSTICAS:
Contator TeSys Deca, 3 polos (3NA), para aplicações de controle de motores até 80A/690V AC-3/AC-3e (37kW/400V).
Fornece uma bobina CA de 220V 50/60Hz, contatos auxiliares integrados 1NA+1NF (certificado espelho NF), conexão de alimentação por terminais de parafuso, conexão de controle por terminais de braçadeira de parafuso. Para taxas de operação de até 3600 ciclos/hora e ambientes de até 60°C, adquire alta confiabilidade e durabilidade. Compacto (largura de 85 mm), montagem em trilho DIN ou fixação por parafuso.
Certificado multipadrões (IEC, UL, CSA, CCC, EAC, Marine), compatível com Green Premium (RoHs/Reach).
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 3 Meses.
Código Fabricante: LC1D80M7
ESPECIFICAÇÕES TECNICAS:
Marca: Schneider
Referência: Lc1D80M7
Linha Fabr.: Tesys D
Produto: Contator Potencia
Polos: Tripolar
Corrente(Ac3): 80A
Corrente(Ac1): 125A
Tensão Bobina(V): 220V
Contato Auxiliar: 1Na+1Nf
Frequência(Hz): 50/60Hz
Conexao Eletrica: Terminal Parafuso
Fixação: Trilho/Parafuso
Aplicação do contator: Controle do motor / Carga resistiva
Categoria de uso: CA-3 / AC-3e / CA-4 / CA-1
[Ue] tensão de operação nominal:
- Circuito de potência: <= 300 V CC 25/400 Hz
- Circuito de potência: <= 690 V CA
[Ie] corrente nominal de operação:
- 125A (at <60 °C) at <= 440 V CA CA-1 for circuito de potência
- 80A (at <60 °C) at <= 440 V CA CA-3 for circuito de potência
- 80A (at <60 °C) at <= 440 V CA AC-3e for circuito de potência
[Uc] tensão do circuito de controle: 220 V CA 50/60 Hz
Dimensão Produto:
Altura: 127 mm
Largura: 85 mm
Profundidade: 130 mm
Peso líquido: 1,59 kg
Complementar:
Código de compatibilidade: LC1D
Composição de contatos de polos: 3 NA
Cobertura de proteção: Com
[Ith] corrente térmica ao ar livre convencional:
- 10 A (at 60 °C) for circuito de sinalização
- 125 A (at 60 °C) for circuito de potência
[Ui] tensão de isolamento nominal:
- Circuito de potência: 600 V CSA certificado
- Circuito de potência: 600 V UL certificado
- Circuito de potência: 1000 V para IEC 60947-4-1
- Circuito de sinalização: 690 V para IEC 60947-1
- Circuito de sinalização: 600 V CSA certificado
- Circuito de sinalização: 600 V UL certificado
Categoria de sobretensão: III
Contato Auxiliar: 1 NA + 1 NF
Tipo de contatos auxiliares:
- Tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1
- Tipo contato de espelho 1 NF para IEC 60947-4-1
Suporte de montagem: Placa / Calha
Meio ambiente:
Normas: CSA C22.2 No 14 / EN 60947-4-1 / EN 60947-5-1 / IEC 60947-4-1 / IEC 60947-5-1 / UL 508
Certificações do produto: GOST / RINA / CCC / CSA / BV / DNV / GL / LROS (Lloyds register of shipping) / UL
Grau de proteção IP: IP20 face frontal para IEC 60529
