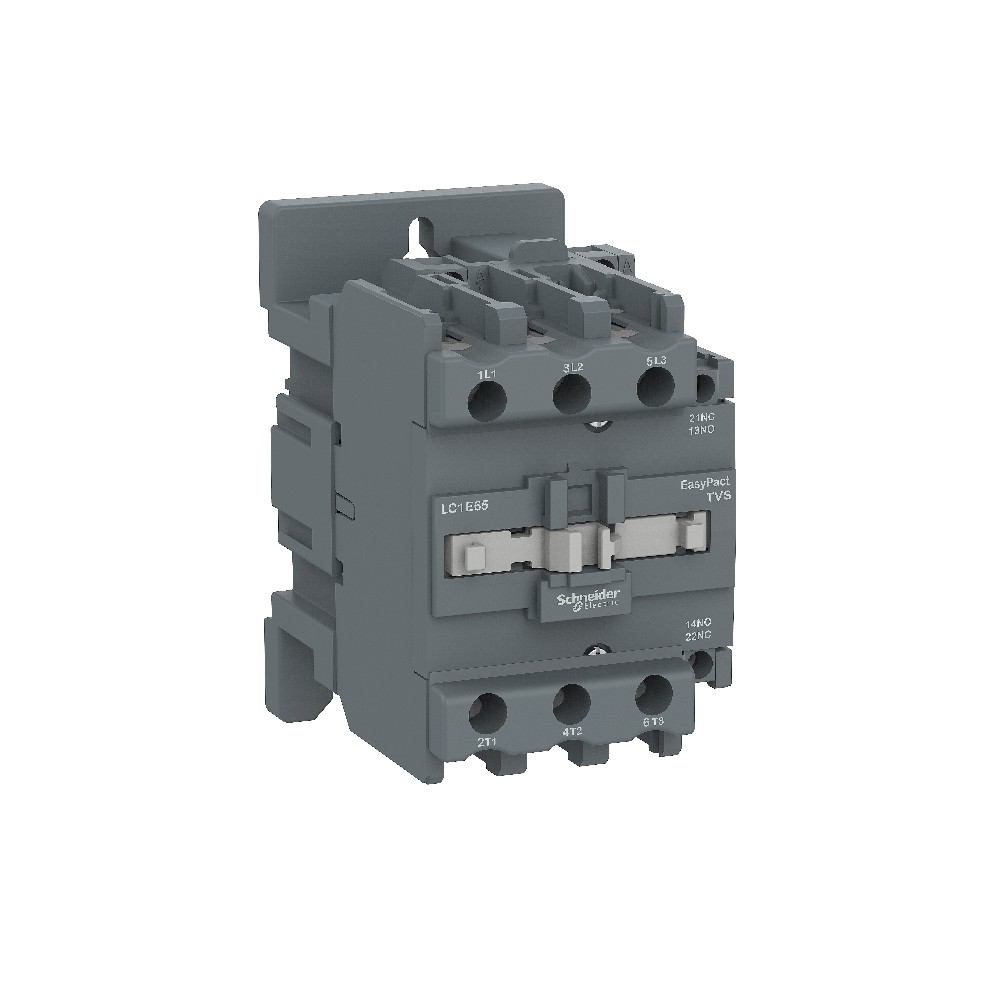

Contator Potência Tripolar 40A 24V 1Na+1Nf 50/60Hz Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Contator Potência Tripolar 40A você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: LC1E40B7
ESPECIFICAÇÕES TECNICAS:
linha: EasyPact
nome do produto: EasyPact TVS
tipo de produto ou componente: Contator
Nome abreviado do dispositivo: LC1E
aplicação do contator: Carga resistiva / Controle do motor
categoria de uso: CA-1 / CA-3
descrição de polos: 3P
composição do contato do pólo de potência: 3 NA
[Ue] tensão de operação nominal: Circuito de alimentação: <= 690 V AC 50/60 Hz
[Ou seja] corrente nominal de operação:
40 A (a <55 ° C) a <= 440 V CA CA-3 para circuito de potência
60 A (a <60 ° C) a <= 440 V AC AC-1 para o circuito de alimentação
alimentação do motor kW:
18,5 kW a 380..0,400 V
11 kW a 220..0,230 V CA 50/60 Hz
22 kW a 415 V
22 kW a 440 V
22 kW a 500 V
30 kW a 660...690 V
tipo do circuito de controle: AC at 50/60 Hz
tensão de circuito de controle: 24 V AC 50/60 Hz
altura: 127 mm
largura: 75 mm
profundidade: 114 mm
peso do produto: 0,98 kg
cor: Cinza (RAL 7011)
Complementar:
Contato Auxiliar: 1 NA + 1 NF
[Uimp] tensão suportável de impulso nominal: 6 kV bobina não conectada ao circuito de potência conforme IEC 60947
[Ui] tensão de isolamento nominal: 690 V conforme IEC 60947-4-1
categoria de sobretensão: III
capacidade de fechamento nominal Irms: 400 A a 440 V CA para circuito de potência conforme IEC 60947-4-1
capacidade de corte nominal: 320 A a 440 V of circuito de potência para IEC 60947
[Icw] corrente nominal de curta duração admissível:
320 A 40 °C - 10 s para circuito de força
165 A 40 °C - 60 s para circuito de potência
72 A 40 °C - 600 s para circuito de potência
classificação do fusível associado:
10 A gG a <= 690 V coordenação tipo 1 para circuito de controle conforme IEC 60947-5-1
80 A gG at <= 690 V coordenação tipo 1 para circuito de força
impedância média: 1,5 mOhm - Ith 60 A 50 Hz para circuito de força
dissipação de alimentação por polo: 2,4 W CA-3 / 5,4 W AC-1
limites de tensão de circuito de controle:
Operacional: 0,85 ... 1,1 Uc a 50/60 Hz (a <55 ° C)
Drop-out: 0,3 ... 0,6 Uc a 50/60 Hz (a <55 ° C)
tempo de operação:
20-26 ms no fecho
8-12 ms na abertura
durabilidade mecânica: 5000000 ciclos
taxa máxima de operação: 1200 ciclos / h 55 ° C
potência de irrupção em VA:
160 VA 50 Hz cos phi 0,75 (a 20 ° C)
140 VA 60 Hz cos phi 0,75 (a 20 ° C)
consumo de potência de manutenção em VA:
15 VA 50 Hz cos phi 0,3 (a 20 ° C)
13 VA 60 Hz cos phi 0,3 (a 20 ° C)
dissipação de calor: 6… 10 W de circuito de controle
corrente de comutação mínima: 5 mA para circuito de controle
Tensão de comutação mínima: 17 V para circuito de controle
tempo não sobreposto:
1,5 ms na energização garantida entre contato NF e NA
1,5 ms na desenergização garantida entre contato NF e NA
resistência de isolamento:> 10 MOhm para circuito de controle
durabilidade elétrica: 350000 ciclos CA-1/900000 ciclos CA-3
suporte de montagem: Placa / Calha DIN
Torque de aperto máximo:
Circuito de controle: 1,4 N.m
Circuito de potência: 5,8 N.m
Meio ambiente:
Normas:
IEC 60947-1
IEC 60947-5-1
IEC 60947-4-1
Certificações do produto: EAC / CE
grau de proteção IP: IP2x em conformidade com IEC 60529
tratamento de proteção: TH (grau de poluição 3) conforme IEC 60068-2-30 teste Db
grau de moderação: 3
temperatura ambiente para funcionamento: -5… 55 ° C
temperatura ambiente para armazenamento: -60… 80 ° C
temperatura ambiente do ar admissível ao redor do dispositivo: -20… 70 ° C na Uc
altitude de funcionamento: 3000 m sem redução
resistência a incêndios: 850 ° C em conformidade com IEC 60695-2-1
