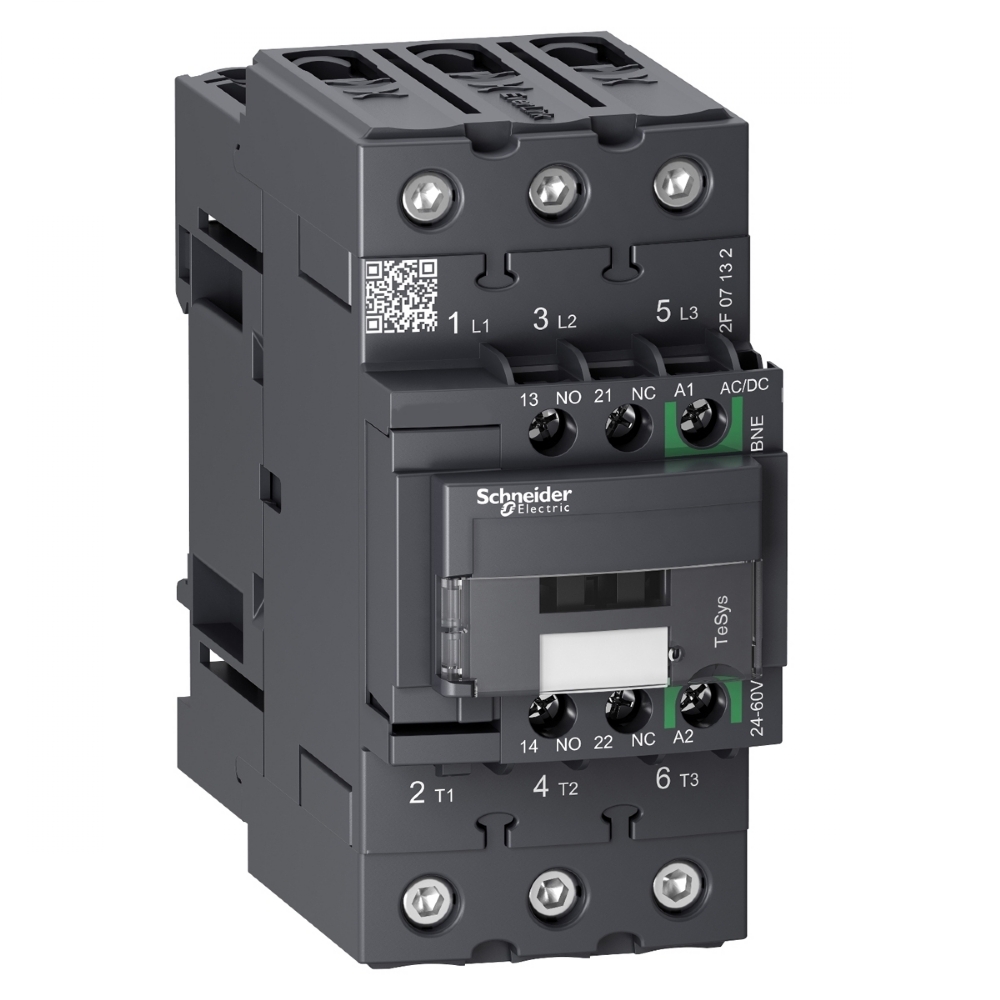

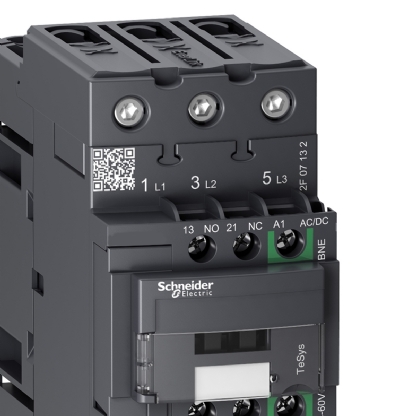

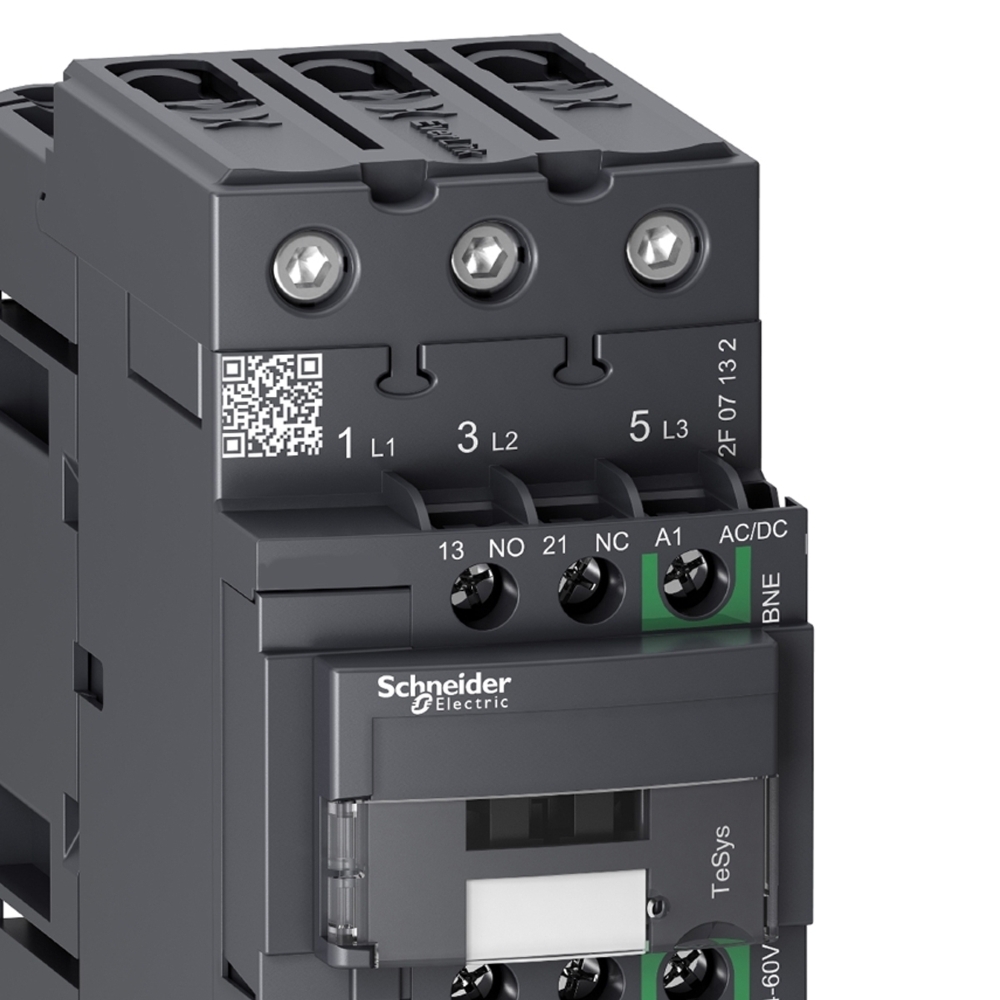

Contator Potencia Tripolar 40a 24-60Vca/Cc 1Na+1Nf 50/60Hz Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Contator Potencia Tripolar 40A você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: LC1D40ABNE
ESPECIFICAÇÕES TECNICAS:
linha: TeSys
nome do produto: TeSys D Green
tipo de produto ou componente: Contator
Nome abreviado do dispositivo: LC1D
aplicação do contator: Carga resistiva / Controle do motor
categoria de uso: CA-3 / CA-1
descrição de polos: 3P
power pole contact composition: 3 NA
[Ue] tensão de operação nominal: Circuito de alimentação: <= 690 V CA 25/400 Hz
[Ie] corrente nominal de operação:
60 A (a < 60 °C) a <= 440 V CA-1 para circuito de potência
40 A (a < 60 °C) a <= 440 V CA-3 para circuito de potência
alimentação do motor kW:
11 kW a 220/0,230 V CA 50 Hz (CA-3)
18,5 kW a 380/0,400 V CA 50 Hz (CA-3)
22 kW a 415 V CA 50 Hz (CA-3)
22 kW a 440 V CA 50 Hz (CA-3)
22 kW a 500 V CA 50 Hz (CA-3)
30 kW a 660/690 V CA 50 Hz (CA-3)
potência do motor HP (UL / CSA):
3 hp a 115 V CA 60 Hz para motores monofásicos
5 hp a 230/240 V AC 60 Hz para motores monofásicos
10 hp a 200/208 V AC 60 Hz para motores trifásicos
10 hp a 230/240 V AC 60 Hz para motores trifásicos
30 hp a 460/480 V AC 60 Hz para motores trifásicos
30 hp a 575/600 V AC 60 Hz para motores trifásicos
tensão de circuito de controle:
24/0,60 V CA 50/60 Hz
24/0,60 V CC
tipo de bobina: AC/DC electronic
Contato Auxiliar: 1 NA + 1 NF
[Uimp] tensão suportável de impulso nominal: 6 kV conforme IEC 60947
categoria de sobretensão: III
[Ith] corrente térmica ao ar livre convencional:
60 A (at 60 °C) para circuito de força
10 A (a 60 ° C) para circuito de sinalização
capacidade de fechamento nominal Irms:
800 A a 440 V para circuito de energia em conformidade com IEC 60947
140 A AC para circuito de sinalização em conformidade com IEC 60947-5-1
250 A DC para circuito de sinalização em conformidade com IEC 60947-5-1
capacidade de corte nominal: 800 A a 440 V para circuito de força em conformidade com IEC 60947
[Icw] corrente nominal de curta duração admissível:
72 A 40 ° C - 10 min para o circuito de força
165 A 40 ° C - 1 min para circuito de força
320 A 40 ° C - 10 s para circuito de força
720 A 40 ° C - 1 s para circuito de força
100 A - 1 s para circuito de sinalização
120 A - 500 ms para circuito de sinalização
140 A - 100 ms para circuito de sinalização
classificação do fusível associado:
80 A gG em <= 690 V tipo de coordenação 1 para circuito de força
80 A gG em <= 690 V tipo de coordenação 2 para circuito de energia
10 A gG para circuito de sinalização em conformidade com IEC 60947-5-1
impedância média: 1,5 mOhm - Ith 60 A 50 Hz para circuito de força
[Ui] tensão de isolamento nominal:
Circuito de alimentação: 690 V em conformidade com IEC 60947-4-1
Circuito de sinalização: 690 V em conformidade com IEC 60947-1
durabilidade elétrica:
2 M ciclos 35 A CA-3 no Ue <= 440 V
0,7 Mciclos 60 A CA-1 no Ue <= 440 V
dissipação de alimentação por polo:
5.4 W AC-1
2.4 W AC-3
suporte de montagem: Placa / Calha
padrões:
EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
certificações do produto:
CCC
CSA
EAC
UL
KC
DNV-GL
LROS (Lloyds register of shipping)
UKCA
durabilidade mecânica: 6 Mciclos
maximum operating rate: 3600 cyc/h 60 °C
Complementar:
potência de irrupção em VA: 15 VA 50/60 Hz 20 °C
potência de irrupção em W: 16 W a 20 °C
consumo de potência de manutenção em VA: 1 VA 20 °C 50/60 Hz
consumo de potência de manutenção em W: 0,7 W a 20 °C
dissipação de calor: 0,7 W a 50/60 Hz
tipo de contatos auxiliares:
tipo ligado mecanicamente 1 NO + 1 NC em conformidade com IEC 60947-5-1
tipo espelho contato 1 NC em conformidade com IEC 60947-4-1
frequência do circuito de sinalização: 25..0,400 Hz
corrente de comutação mínima: 5 mA para circuito de sinalização
tensão de comutação mínima: 17 V para circuito de sinalização
Meio ambiente:
grau de proteção IP: IP20 face frontal em conformidade com IEC 60529
tratamento de proteção: TH conforme IEC 60068-2-30
grau de poluição: 3
temperatura ambiente do ar para funcionamento: -40…60 °C
: 60…70 °C with derating
temperatura ambiente para armazenamento: -60…80 °C
altitude de funcionamento: 0/3000 m
resistência a incêndios: 850 °C conforme IEC 60695-2-1
retardamento de chamas: V1 conforme UL 94
