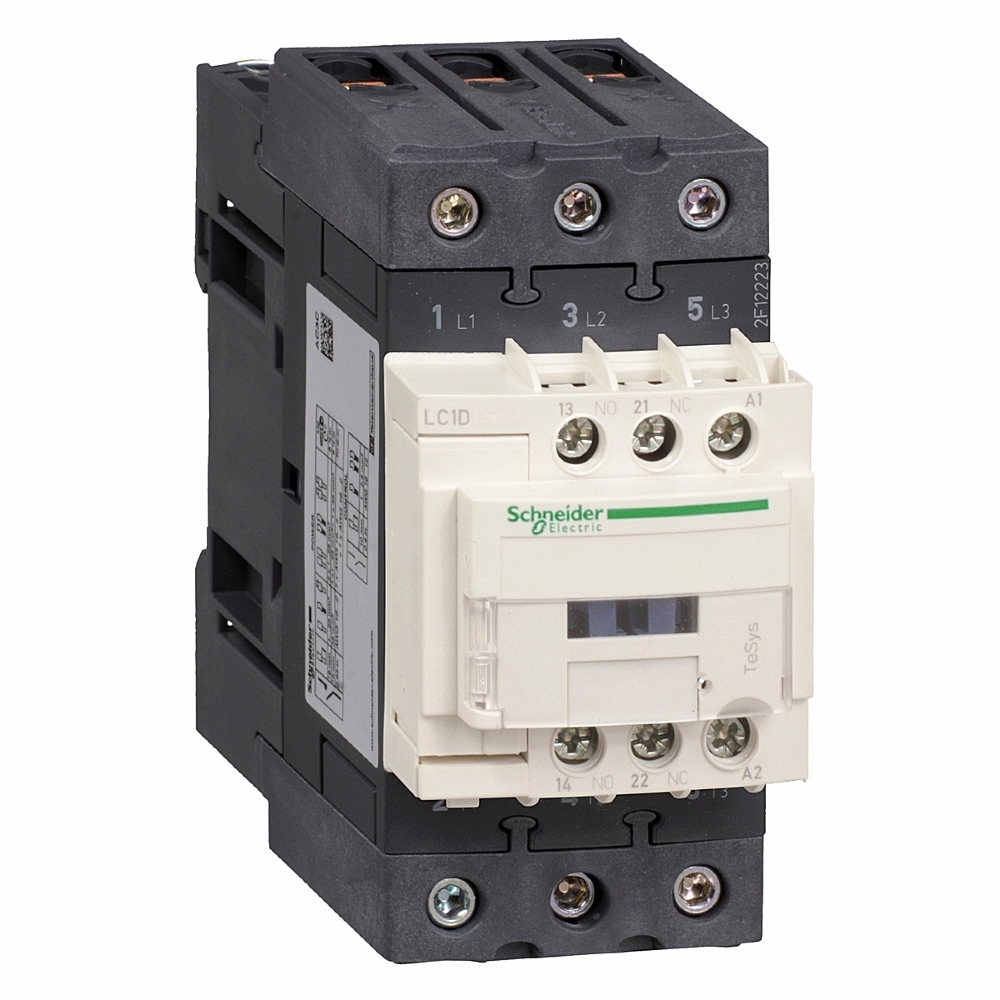

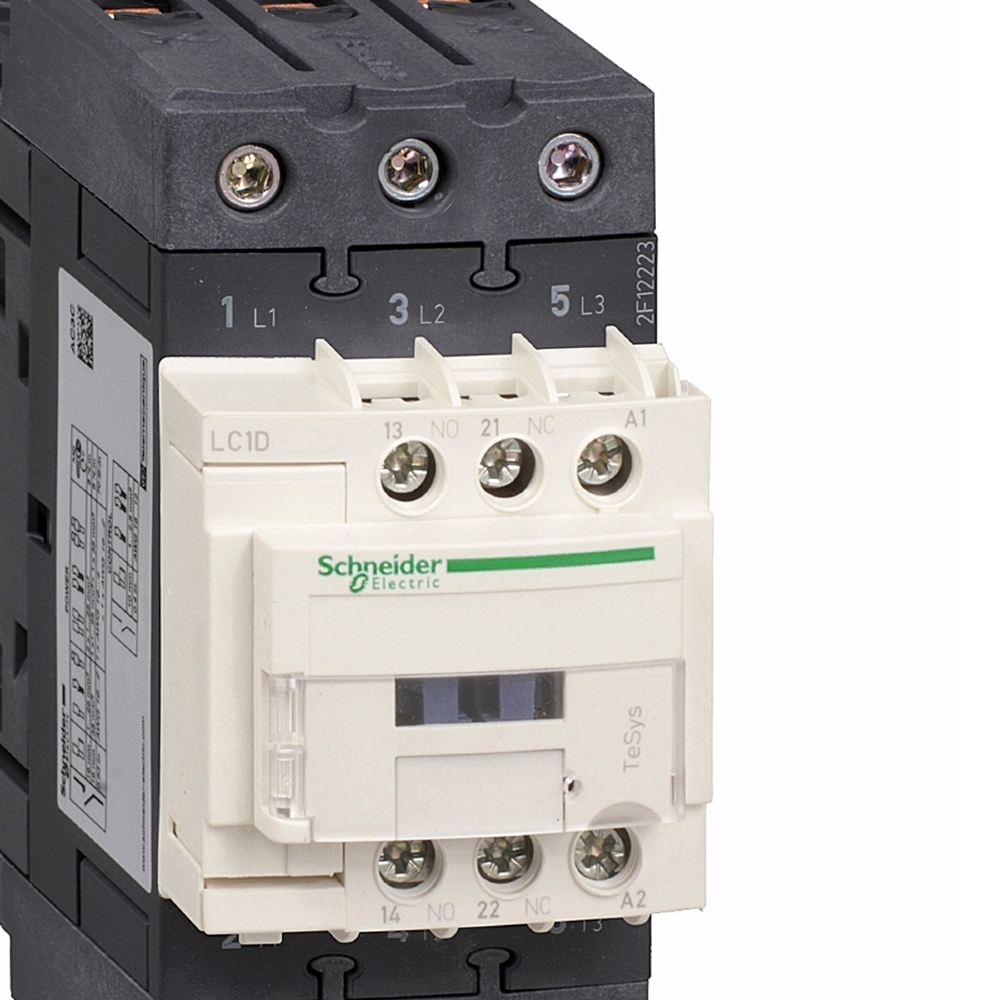

Contator Potência Tripolar 40A 110V 1Na+1Nf 50/60Hz LC1D40AF7 - Schneider Electric

Código Fabricante: LC1D40AF7

ESPECIFICAÇÕES TECNICAS:

linha: TeSys
nome do produto: TeSys D
tipo de produto ou componente: Contator
Nome abreviado do dispositivo: LC1D
aplicação do contator:
Carga resistiva
Controle do motor
categoria de uso: CA-1 / CA-3 /CA-4
descrição de polos: 3P
composição do contato do polo de potência: 3 NA
[Ue] tensão de operação nominal:
Circuito de alimentação: <= 690 V AC 25/400 Hz
Circuito de alimentação: <= 300 V DC
[Ou seja] corrente nominal de operação:
60 A (a <60 ° C) a <= 440 V AC AC-1 para o circuito de alimentação
40 A (a <60 ° C) a <= 440 V AC AC-3 para o circuito de alimentação
alimentação do motor kW:
18.5 kW at 380/400 V AC 50/60 Hz (AC-3)
11 kW at 220/230 V AC 50/60 Hz (AC-3)
22 kW a 415/440 V CA 50/60 Hz (CA-3)
22 kW at 500 V AC 50/60 Hz (AC-3)
30 kW at 660/690 V AC 50/60 Hz (AC-3)
9 kW at 400 V AC 50/60 Hz (AC-4)
potência do motor HP (UL / CSA):
5 cv a 230/240 V CA 50/60 Hz de motores monofásico
10 hp a 230/240 V CA 50/60 Hz de motores trifásico
30 cv a 575/600 V CA 50/60 Hz de motores trifásico
10 hp a 200/208 V CA 50/60 Hz de motores trifásico
3 hp a 115 V AC 50/60 Hz para motores monofásicos
30 cv a 460/480 V CA 50/60 Hz de motores trifásico
tipo do circuito de controle: AC at 50/60 Hz
tensão de circuito de controle: 110 V CA 50/60 Hz
Contato Auxiliar: 1 NA + 1 NF
[Uimp] tensão suportável de impulso nominal: 6 kV conforme IEC 60947
categoria de sobretensão: III
[Ith] corrente térmica ao ar livre convencional:
10 A (at 60 °C) para circuito de sinalização
60 A (a 60 ° C) para circuito de energia
capacidade de fechamento nominal Irms:
140 A AC para circuito de sinalização em conformidade com IEC 60947-5-1
250 A DC para circuito de sinalização em conformidade com IEC 60947-5-1
800 A a 440 V para circuito de energia em conformidade com IEC 60947
capacidade de corte nominal: 800 A a 440 V para circuito de força em conformidade com IEC 60947
Corrente nominal de curta duração admissível:
320 A 40 ° C - 10 s para circuito de força
720 A 40 ° C - 1 s para circuito de força
72 A 40 ° C - 10 min para o circuito de força
165 A 40 ° C - 1 min para circuito de força
100 A - 1 s para circuito de sinalização
120 A - 500 ms para circuito de sinalização
140 A - 100 ms para circuito de sinalização
classificação do fusível associado:
10 A gG para circuito de sinalização em conformidade com IEC 60947-5-1
80 A gG em <= 690 V tipo de coordenação 1 para circuito de força
80 A gG em <= 690 V tipo de coordenação 2 para circuito de energia
impedância média: 1,5 mOhm - Ith 60 A 50 Hz para circuito de força
[Ui] tensão de isolamento nominal:
Circuito de alimentação: 600 V CSA certificado
Circuito de alimentação: 600 V com certificação UL
Circuito de sinalização: 690 V em conformidade com IEC 60947-1
Circuito de sinalização: 600 V CSA certificado
Circuito de sinalização: 600 V com certificação UL
Circuito de alimentação: 690 V em conformidade com IEC 60947-4-1
durabilidade elétrica:
1.4 M ciclos 60 A AC-1 a Ue <= 440 V
1.5 M ciclos 40 A AC-3 a Ue <= 440 V
dissipação de alimentação por polo:
2.4 W AC-3
5.4 W AC-1
Capa: Com
suporte de montagem: Calha / Placa
padrões:
CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
Certificações do produto:
CCC
CSA
GOST
UL
UKCA
durabilidade mecânica: 6 M ciclos
taxa máxima de operação: 3600 ciclos / h 60 ° C

Meio ambiente:
grau de proteção IP: face frontal IP20 em conformidade com IEC 60529
tratamento de proteção: TH conforme IEC 60068-2-30
grau de poluição: 3
temperatura ambiente do ar para funcionamento:
-40…60 °C
60…70 °C com desclassificação
temperatura ambiente para armazenamento: -60…80 °C
altitude de funcionamento: 0...3000 m
resistência a incêndios: 850 ° C em conformidade com IEC 60695-2-1
retardamento de chamas: V1 em conformidade com UL 94
