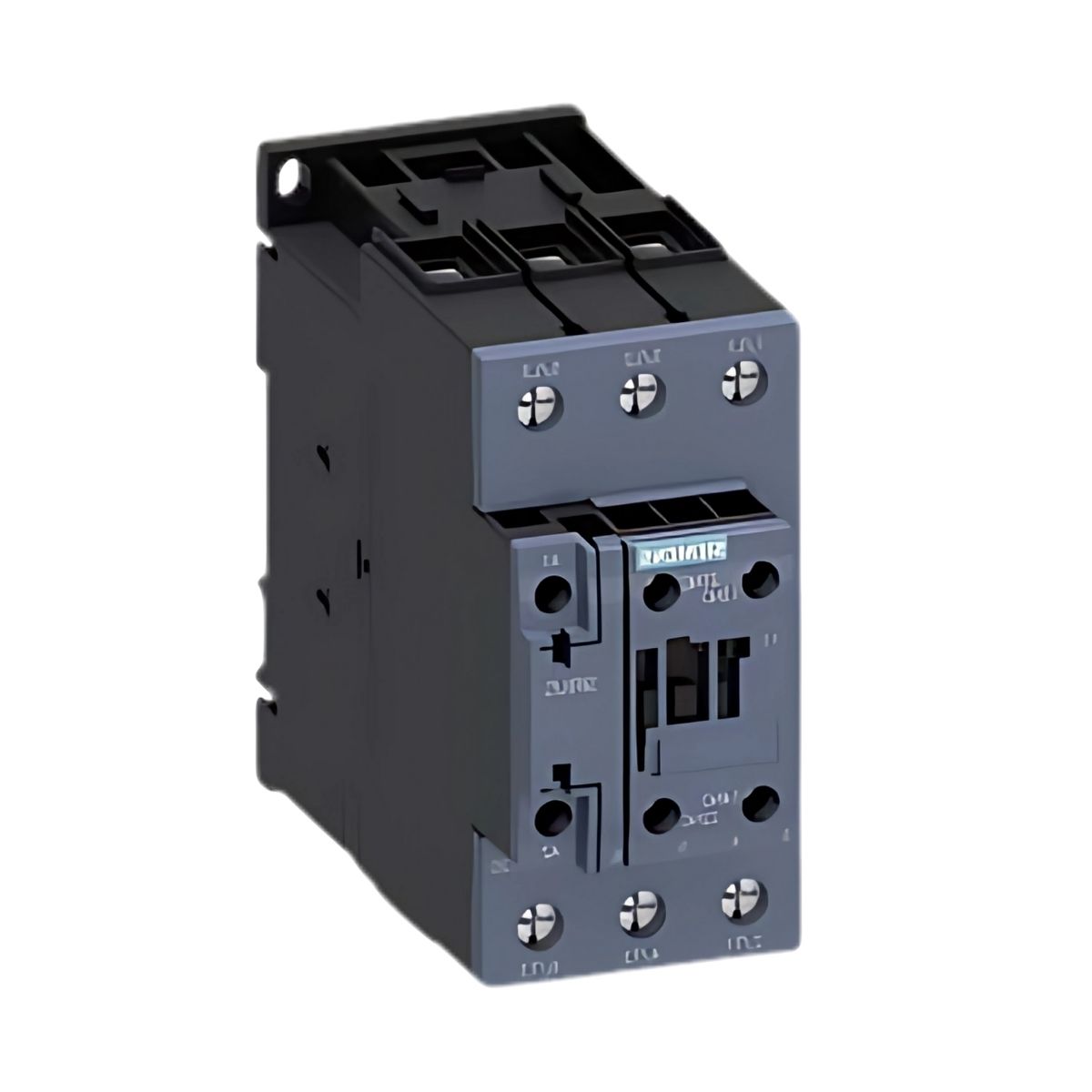

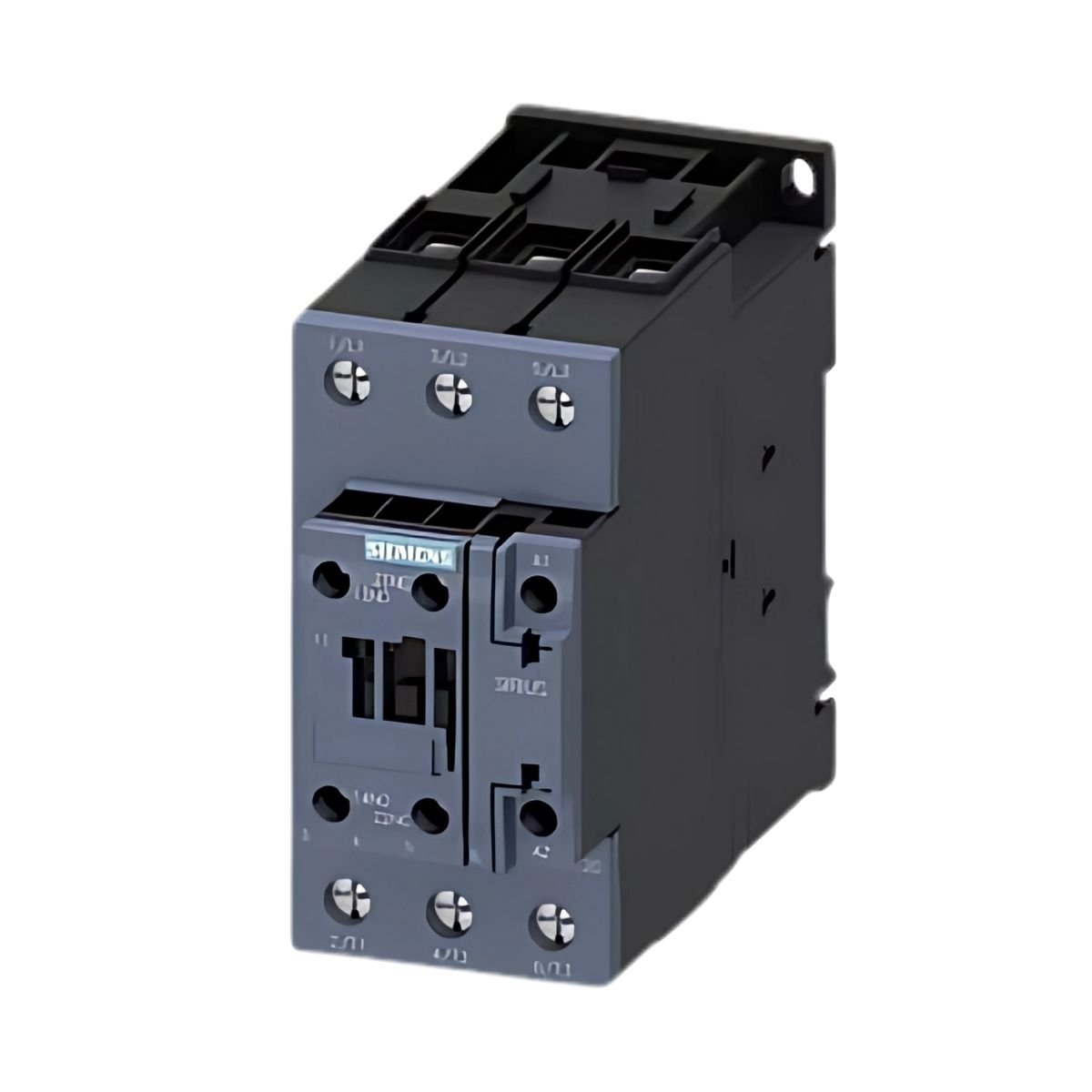

Contator Potência Tripolar 40A 110V 1Na+1Nf 50/60Hz 3RT20351AG20 - Siemens
CARACTERÍSTICAS:
O contator 3RT20351AG20 da Siemens é uma solução robusta para controle de equipamentos em sistemas elétricos trifásicos, com capacidade de 40A, tensão de operação de 110V e frequência de 50/60Hz. Sua configuração de contatos (1Na+1Nf) permite maior flexibilidade no controle de circuitos. É ideal para uso industrial em ambientes de alta demanda de energia.
- Tripolar: Possui três polos, adequado para sistemas trifásicos.
- Corrente nominal de 40A: Adequado para controlar motores e outros equipamentos de alta potência.
- Tensão de Operação: 110V (tensão de controle), adequado para uso em sistemas de controle que operam nesta faixa de voltagem.
- Configuração de Contatos: 1 Na (Normalmente Aberto): Um contato para fechar o circuito quando o contator é ativado, 11 Nf (Normalmente Fechado): Contato que mantém o circuito fechado até a ativação do contator.
- Frequência de Operação: 50/60Hz, compatível com as frequências de rede elétrica mais comuns em sistemas industriais.
- Aplicações: Controle de motores elétricos, sistemas de iluminação, aquecimento, entre outros. Ideal para ambientes industriais.
- Durabilidade: Equipado com contatos e componentes de alta durabilidade, para garantir a longa vida útil do produto.
- Montagem: Destinado a montagem em trilhos DIN, facilitando a instalação em painéis elétricos.
- Normas e Certificações: O produto atende a diversas normas internacionais de segurança e qualidade, como IEC, UL e CSA.
APLICAÇÃO:
- Controle de Motores Elétricos: Usado em sistemas industriais para ligar e desligar motores de até 40A, garantindo eficiência no controle de cargas pesadas.
- Automação Industrial: Em painéis de controle, facilita a automação de processos, como controle de bombas, ventiladores, compressores e outros equipamentos elétricos.
- Sistemas de Iluminação: Pode ser utilizado no controle de circuitos de iluminação em ambientes industriais ou comerciais.
- Controle de Aquecedores e Fornos: Aplicável em sistemas de aquecimento elétrico de alta potência, onde é necessário controle de energia.
- Sistemas de Ar Condicionado e Refrigeração: Para ligar e desligar sistemas de refrigeração, como compressores e unidades de ar condicionado.
- Instalações Comerciais e Residenciais de Grande Escala: Pode ser usado em grandes instalações comerciais, como shoppings, hospitais ou fábricas.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fornecedor: 30 Dias.
ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Referência: 3Rt20351Ag20
Linha Fabr.: Sirius
Produto: Contator Potencia
Polos: Tripolar
Corrente(Ac3): 40A
Corrente(Ac1): 60A
Tensão Bobina(V): 110V
Contato Auxiliar: 1Na+1Nf
Frequência(Hz): 50/60Hz
Conexão Elétrica: Terminal Parafuso
Fixação: Trilho/Parafuso
Marca do produto: SIRIUS
Designação do produto: Contator de potência
Designação de tipo de produto: 3RT2
Dados técnicos gerais
Tamanho do contator: S2
Extensão do produto
- Módulo de função para comunicação: Não
- Interruptor auxiliar: Sim
Perda de potência [W]: para valor nominal da corrente
- Em CA no estado operacional quente: 6,6 W
- Em CA em estado operacional quente por pólo: 2,2 W
- Sem carga, compartilhamento de corrente típico de: 6,5 W
Tipo de cálculo de perda de potência dependendo do pólo quadrático
Tensão de isolamento
- Do circuito principal com grau de poluição 3 valor nominal: 690 V
- Do circuito auxiliar com grau de poluição 3 valor nominal: 690 V
Resistência à tensão de surto
- Do valor nominal do circuito principal: 6 kV
- Do valor nominal do circuito auxiliar: 6 kV
Tensão máxima permitida para separação protetora entre bobina e contatos principais de acordo com EN 60947-1: 400V
Resistência ao choque no impulso retangular
- em CA 11,8 g/5 ms, 7,4 g/10 ms
Resistência ao choque com pulso senoidal
- em CA 18,5g/5 ms, 11,6g/10 ms
Vida útil mecânica (ciclos operacionais)
- do contator típico: 10.000.000
- do contator com adição otimizada eletronicamente bloco de interruptor auxiliar típico: 5.000.000
- do contator com bloco de interruptores auxiliares adicionado típico: 10 000 000 código de referência de acordo com IEC 81346-2: Q
Proibição de Substâncias (Data): 01/10/2014
Peso: 0,989kg
Condições ambientais
Altitude de instalação a uma altura acima do nível do mar máximo: 2 000 m
Temperatura ambiente
- durante a operação: -25 ... +60 °C
- durante o armazenamento: -55 ... +80 °C
Umidade relativa mínima de: 10%
Umidade relativa a 55 °C de acordo com IEC 60068-2-30 máximo: 95%
Pegada ambiental:
Declaração Ambiental do Produto (EPD): Sim
Potencial de aquecimento global [CO2 eq] total: 236 kg
Potencial de aquecimento global [CO2 eq] durante a fabricação: 4,11 kg
Potencial de aquecimento global [CO2 eq] durante a operação: 233 kg
Potencial de aquecimento global [CO2 eq] após o fim da vida: -0,635 kg
