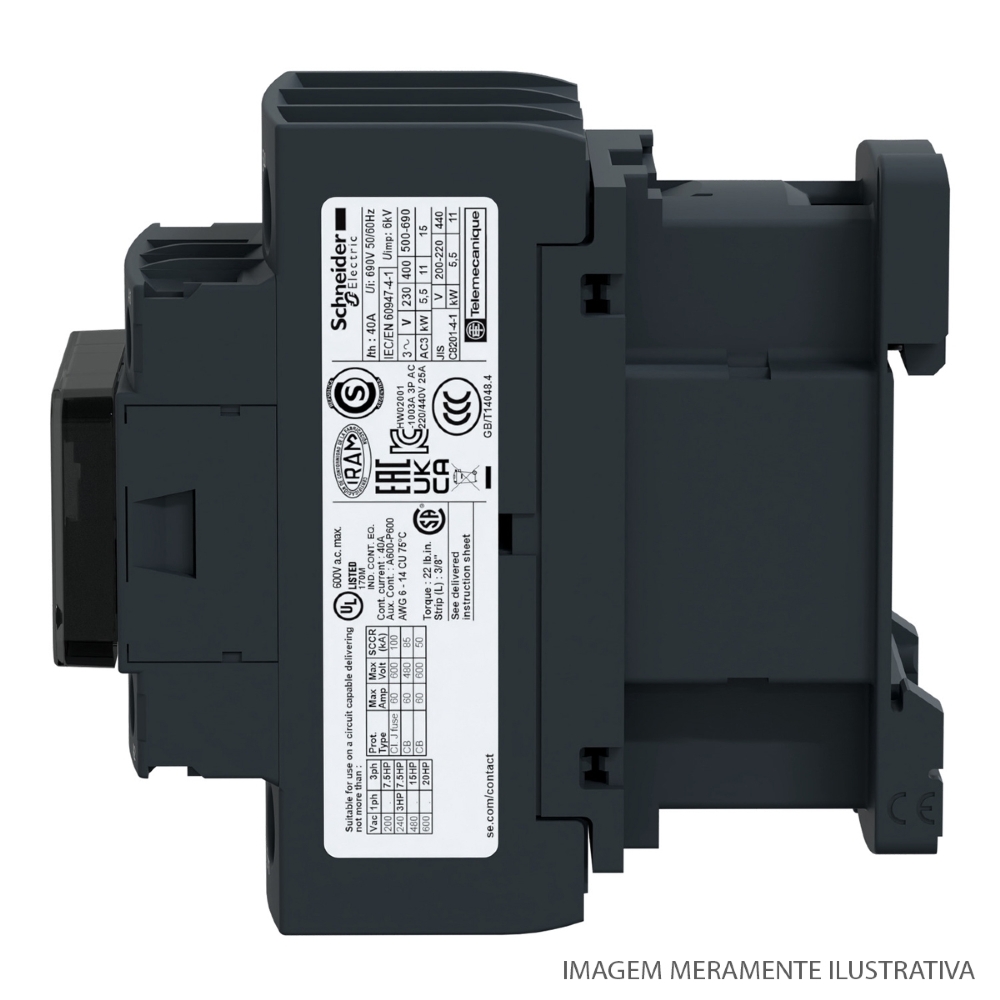

IMAGEM MERAMENTE ILUSTRATIVA
OBS.: Seguir descrição técnica do anúncio

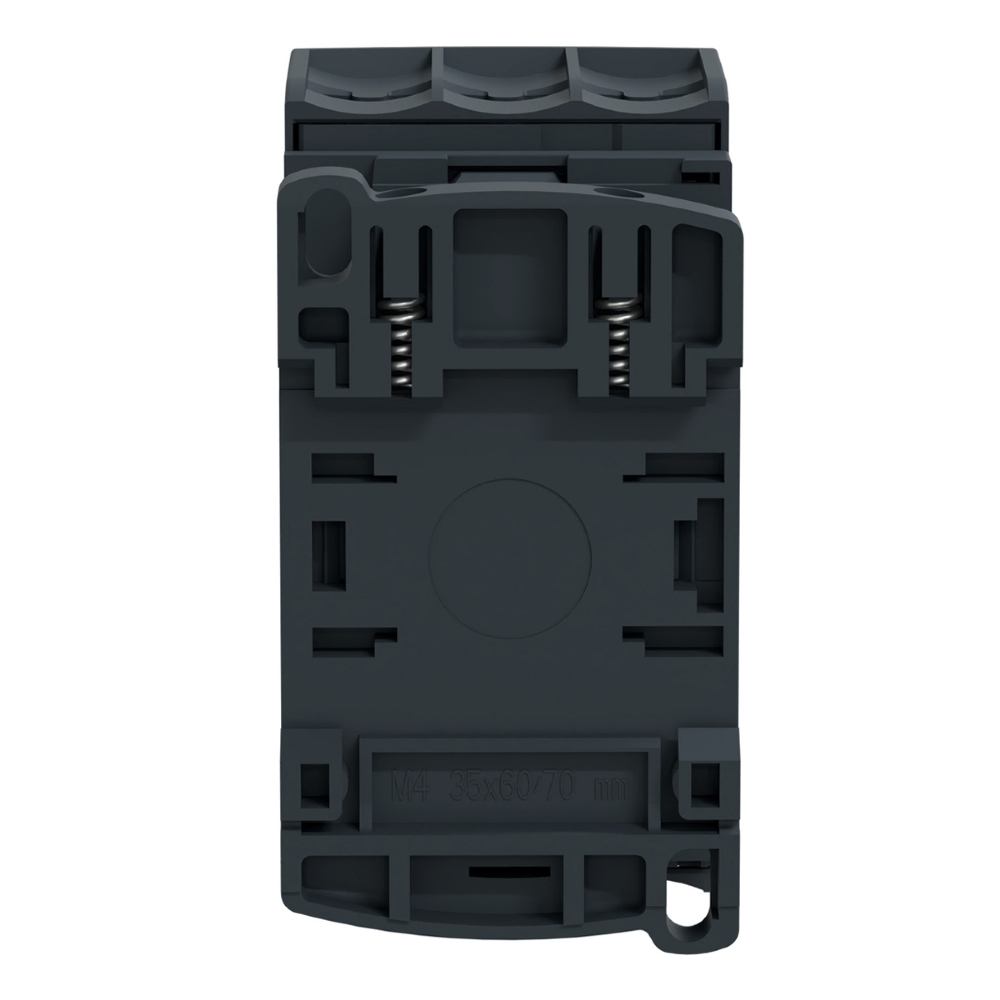

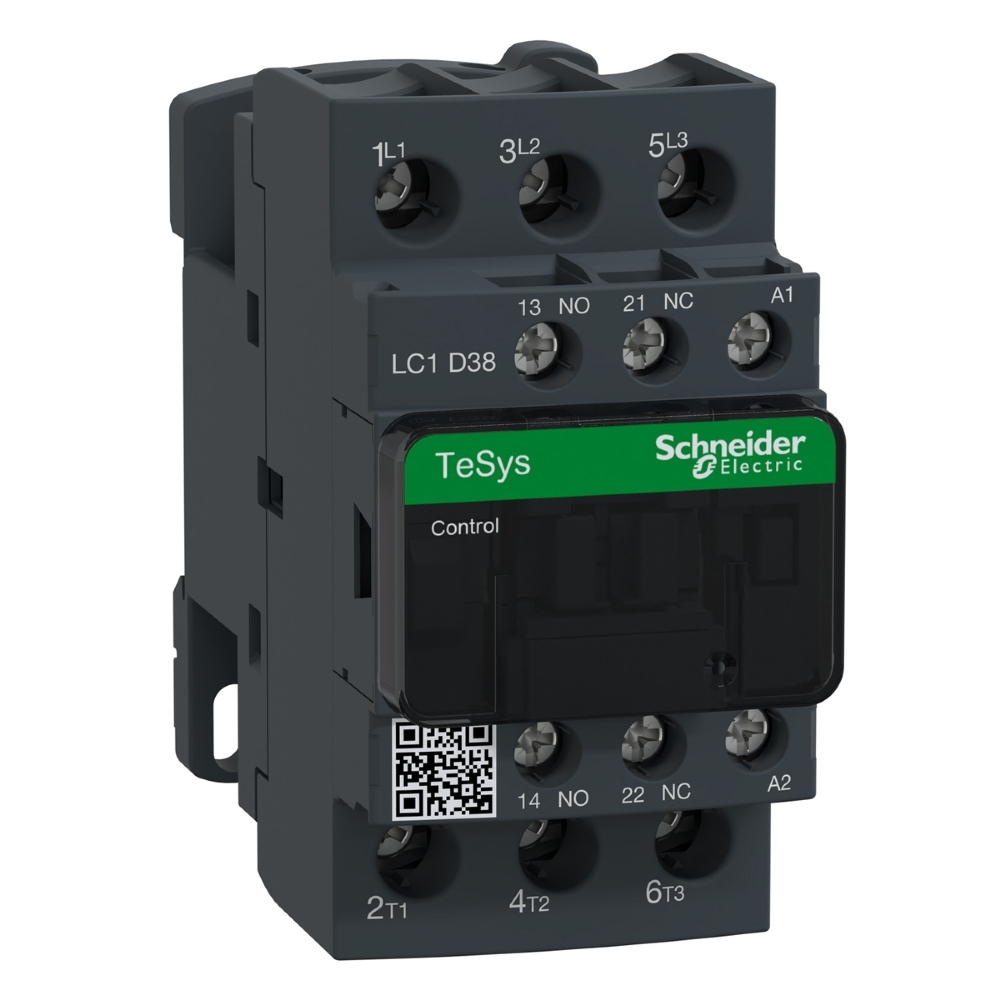

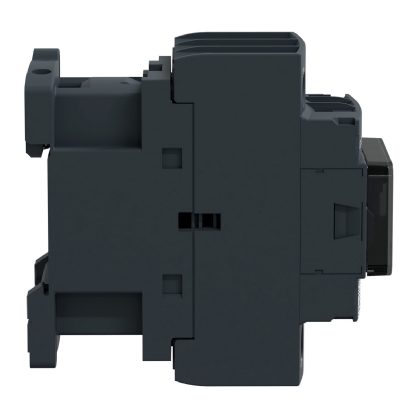

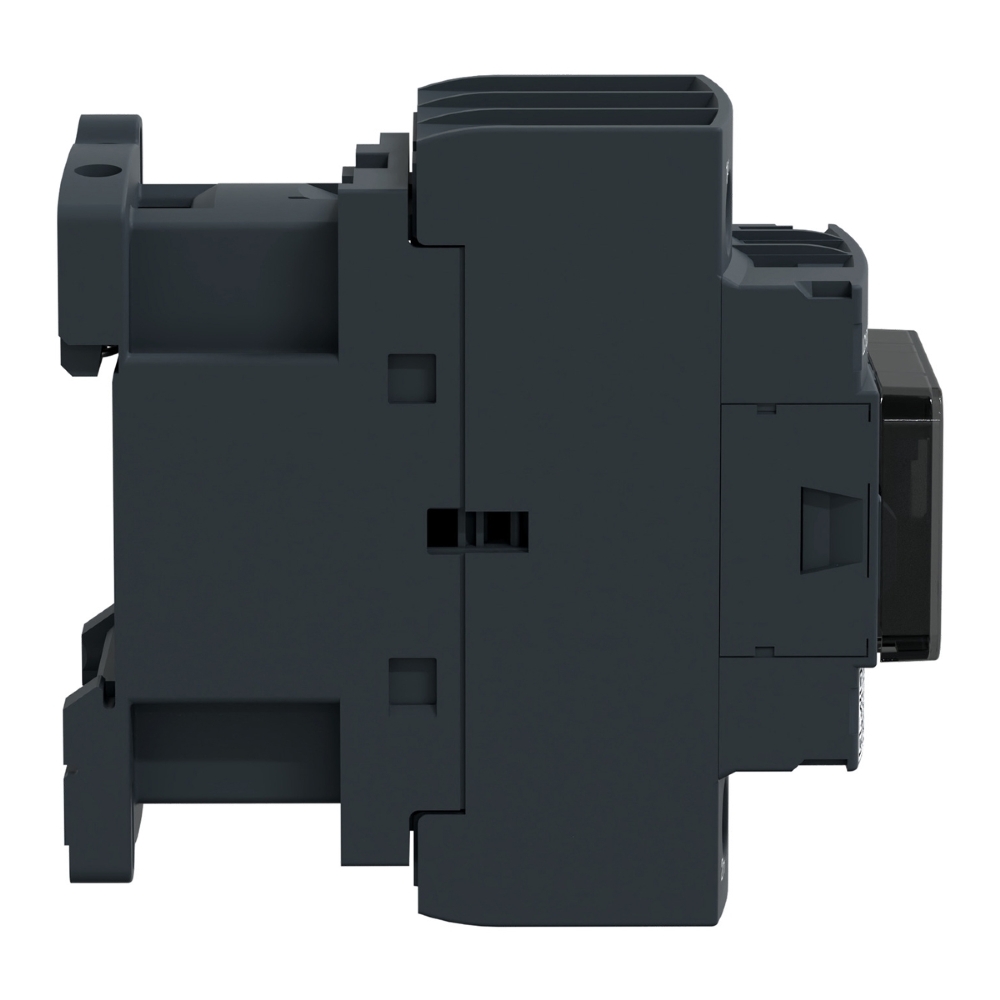

Contator Potencia Tripolar 38A 220Vca 1Na+1Nf LC1D38M7 - Schneider Electric
Com mais de 180 anos inovando e fazendo história, a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Contator LC1D38M7, você aproveita o que tem de melhor da nossa tecnologia.
CARACTERÍSTICAS:
Contator TeSys Deca, 3 polos (3NA), para aplicações de controle de motores até 38A/440V AC-3/3e (18,5kW-400V).
Fornece uma bobina CA 220V 50/60Hz, contatos auxiliares embutidos 1NA+1NF (certificado espelho NF), conexão por terminais de grampo de parafuso. Para taxas de operação de até 3600 ciclos/hora e ambientes de até 60°C, adquire alta confiabilidade e durabilidade. Compacto (largura de 45 mm), montagem em trilho DIN ou fixação por parafuso.
Certificação multipadrões (IEC, UL, CSA, CCC, EAC, Marine), compatível com Green Premium (RoHS/REACh).
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 3 Meses.
Código Fabricante: LC1D38M7
ESPECIFICAÇÕES TECNICAS:
Marca: Schneider
Referência: Lc1D38M7
Linha Fabr.: Tesys D
Produto: Contator Potencia
Polos: Tripolar
Corrente(Ac3): 38A
Corrente(Ac1): 50A
Tensão Bobina(V): 220V
Contato Auxiliar: 1Na+1Nf
Frequência(Hz): 50/60Hz
Conexão Eletrica: Terminal Parafuso
Fixação: Trilho/Parafuso
Aplicação do contator: Controle do motor / Carga resistiva
Categoria de uso: CA-4 / CA-1 / CA-3 / AC-3e
[Ue] tensão de operação nominal:
- Circuito de potência: <= 690 V CA 25/400 Hz
- Circuito de potência: <= 300 V CC
[Ie] corrente nominal de operação:
- 50 A (at <60 °C) at <= 440 V CA CA-1 for circuito de potência
- 38 A (at <60 °C) at <= 440 V CA CA-3 for circuito de potência
- 38 A (at <60 °C) at <= 440 V CA AC-3e for circuito de potência
[Uc] tensão do circuito de controle: 220 V CA 50/60 Hz
Dimensão Produto:
Altura: 85 mm
Largura: 45 mm
Profundidade: 92 mm
Peso líquido: 0,38 kg
Complementar:
Código de compatibilidade: LC1D
Composição de contatos de polos: 3 NA
Cobertura de proteção: Com
[Ith] corrente térmica ao ar livre convencional:
- 10 A (at 60 °C) for circuito de sinalização
- 50 A (at 60 °C) for circuito de potência
[Ui] tensão de isolamento nominal:
- Circuito de potência: 600 V CSA certificado
- Circuito de potência: 600 V UL certificado
- Circuito de sinalização: 690 V para IEC 60947-1
- Circuito de sinalização: 600 V CSA certificado
- Circuito de sinalização: 600 V UL certificado
- Circuito de potência: 690 V para IEC 60947-4-1
Categoria de sobretensão: III
[Uimp] tensão nominal suportável de impulso: 6 kV conforme IEC 60947
Contato Auxiliar: 1 NA + 1 NF
tipo de contatos auxiliares:
- Tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1
- Tipo contato de espelho 1 NF para IEC 60947-4-1
Suporte de montagem: Calha / Placa
Meio ambiente:
Normas: CSA C22.2 No 14 / EN 60947-4-1 / EN 60947-5-1 / IEC 60947-4-1 / IEC 60947-5-1 / UL 508 / IEC 60335-1
Certificações do produto: DNV / GL / CCC / LROS (Lloyds register of shipping) / RINA / BV / GOST / UL / CSA / CB
Grau de proteção IP: IP20 face frontal para IEC 60529
