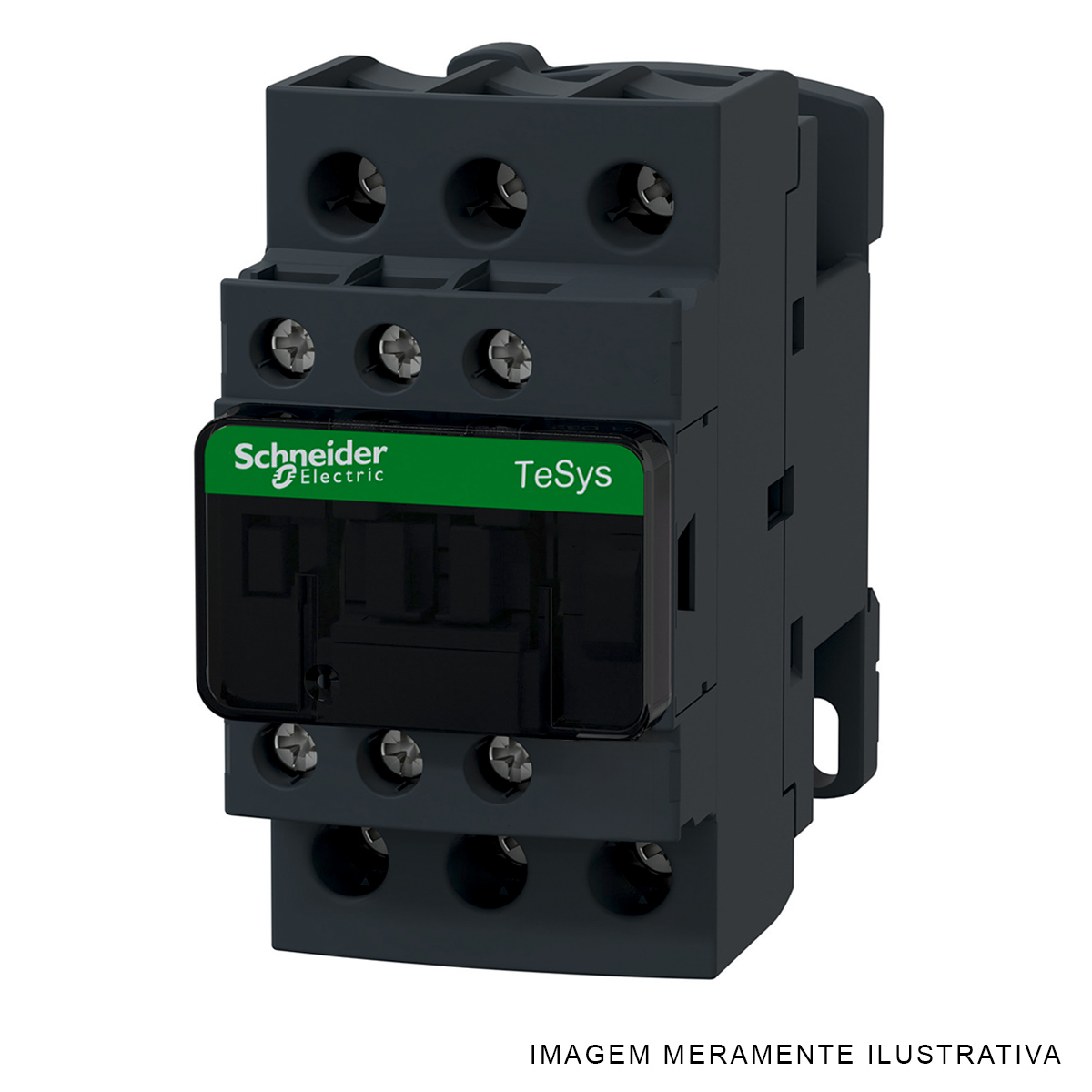

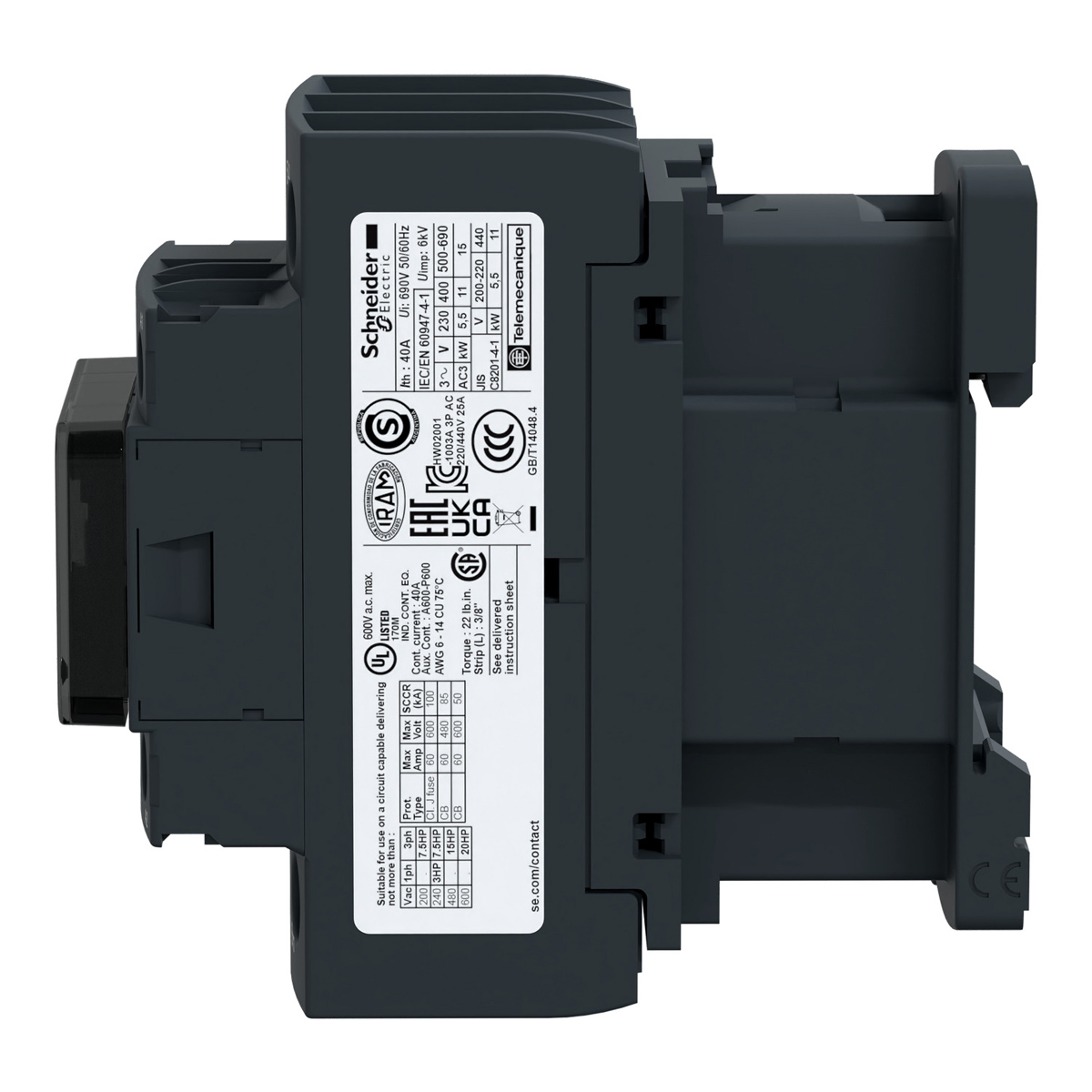

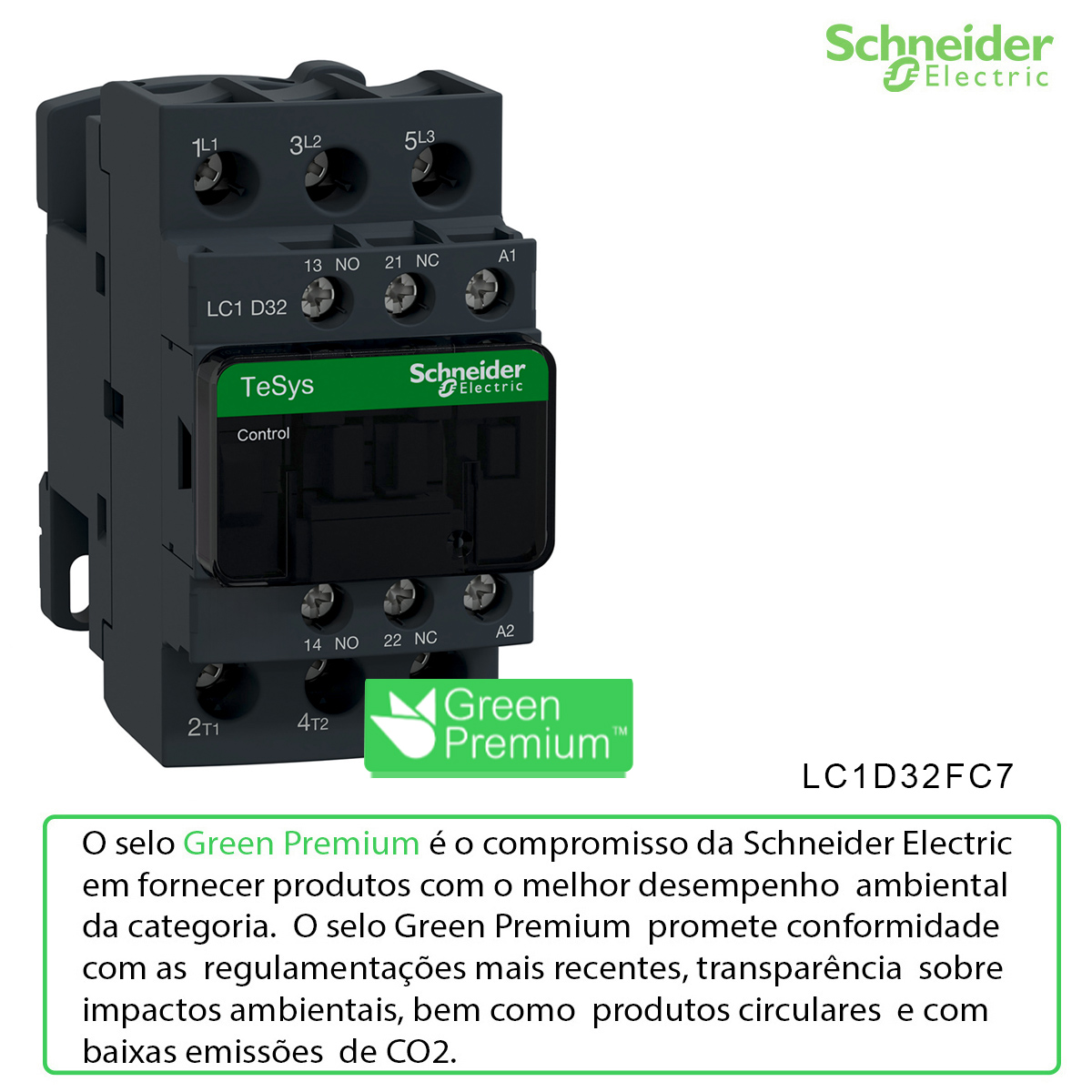

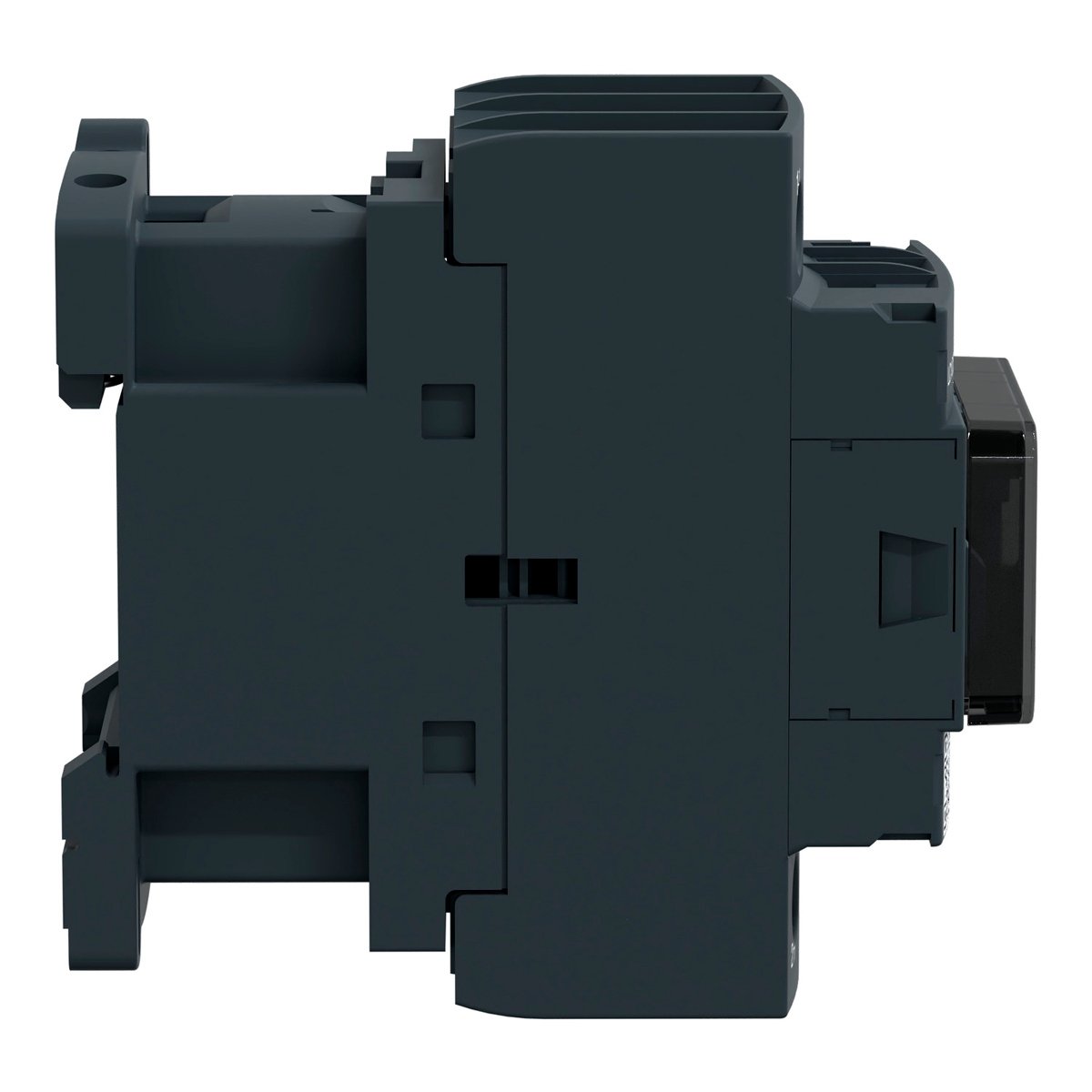

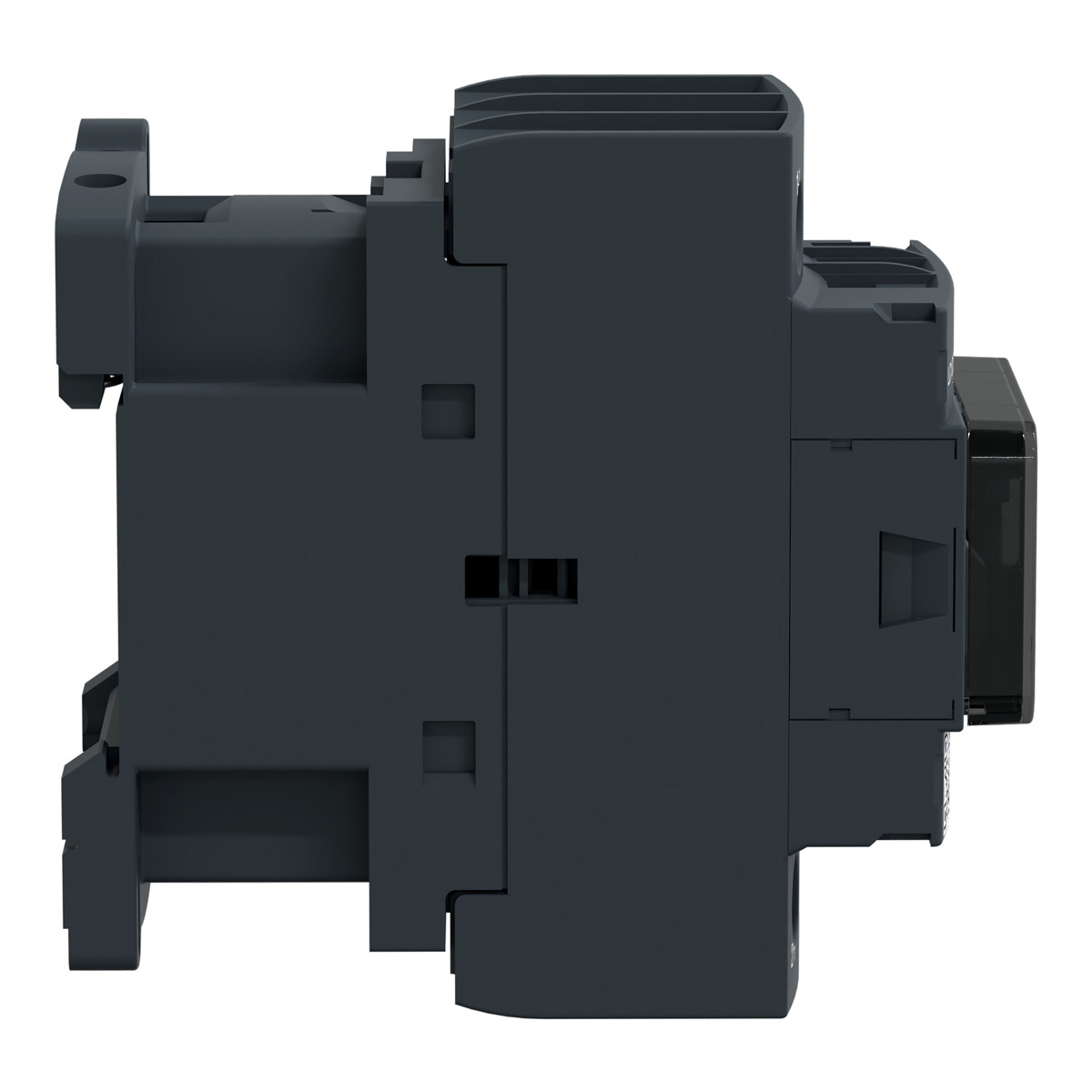

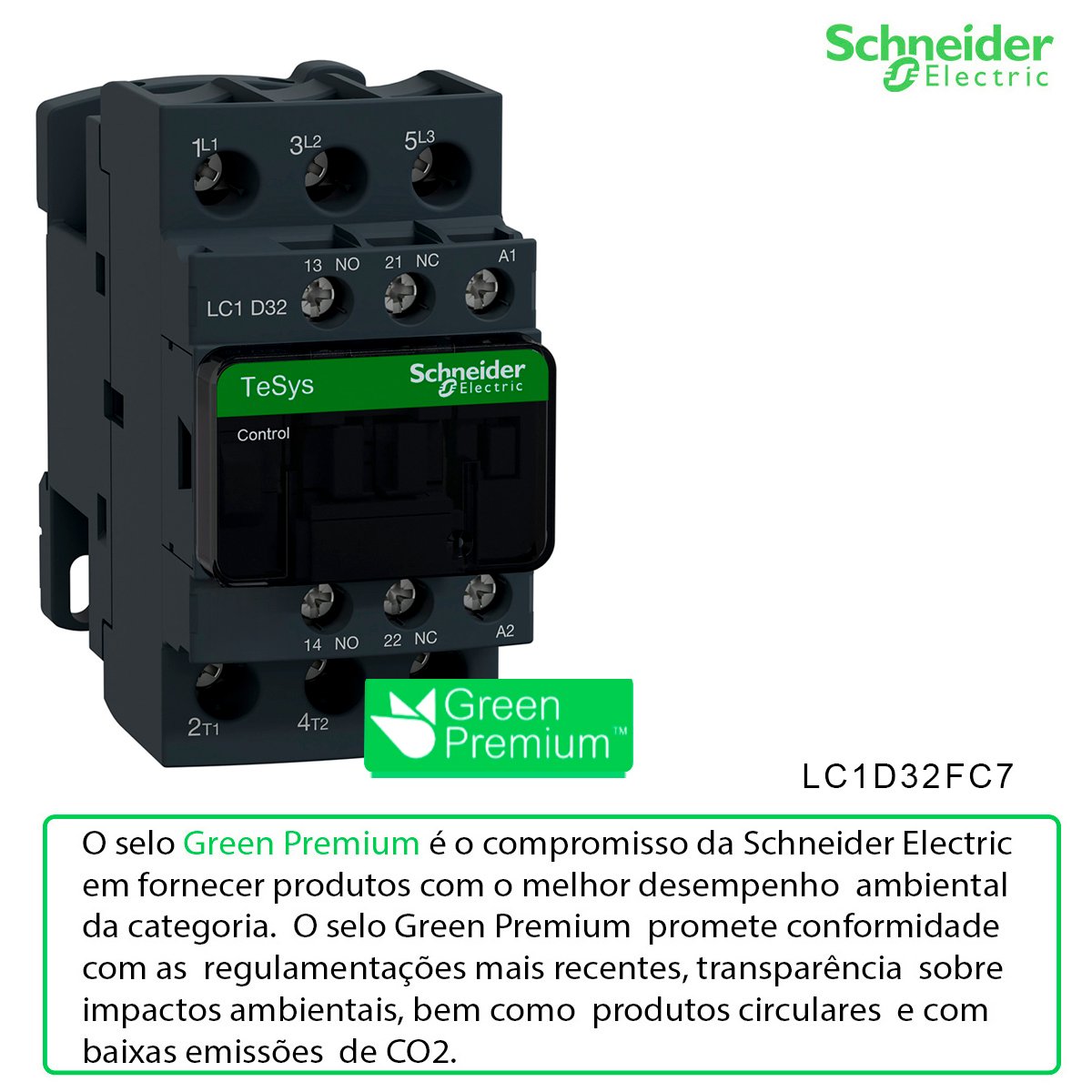

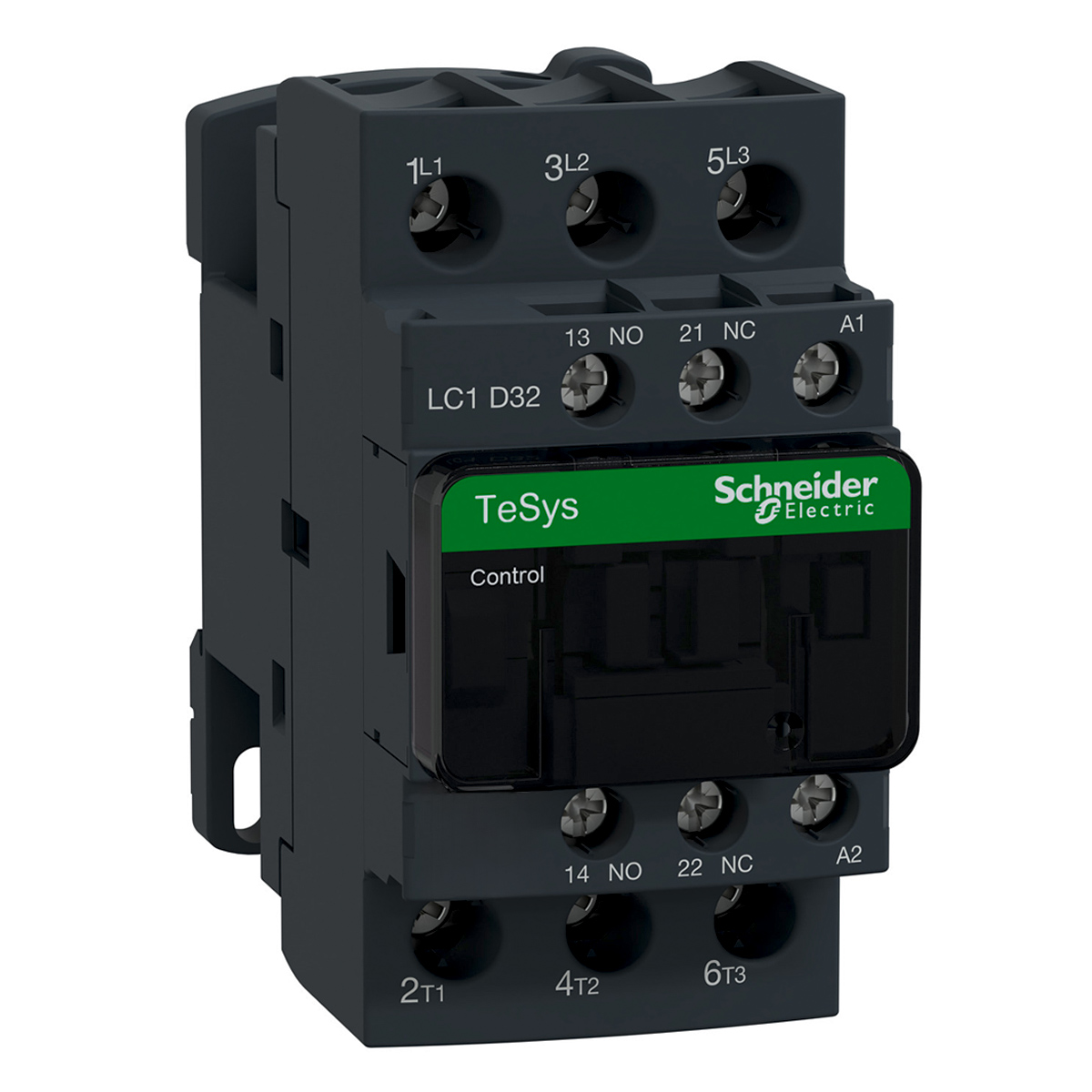

Contator Potência 3P 32A 1Na+1Nf 127V 50/60Hz Tesys LC1D32FC7 - Schneider Electric

Código Fabricante: LC1D32FC7

ESPECIFICAÇÕES TÉCNICAS:

Marca: Schneider
Referência: Lc1D32Fc7
Linha Fabr.: Tesys D
Produto: Contator Potência
Polos: Tripolar
Corrente(Ac3): 32A
Corrente(Ac1): 50A
Tensão Bobina(V): 127V
Contato Auxiliar: 1Na+1Nf
Frequência(Hz): 50/60Hz
Conexão Elétrica: Terminal Olhal
Fixação: Trilho/Parafuso
Linha de produto: Tesys Deca
Tipo de produto ou componente: Contator
Nome abreviado do dispositivo: LC1D
Aplicação do contator:
- Controle do motor
- Carga resistiva
Categoria de uso:
- CA-4
- CA-1
- CA-3
- AC-3e
Descrição de polos: 3P
- Tensão de operação nominal:
- Circuito de potência: <= 690 V CA 25...400 Hz
- Circuito de potência: <= 300 V CC
[Ie] corrente nominal de operação: 32 A (at <60 °C) at <= 440 V CA CA-3 for circuito de potência
: 50 A (at <60 °C) at <= 440 V CA CA-1 for circuito de potência
: 32 A (at <60 °C) at <= 440 V CA AC-3e for circuito de potência
[Uc] controle circuito voltage: 127 V CA 50/60 Hz

Complementar:
Alimentação do motor kW:
- 7,5 kW at 220..0,230 V CA 50/60 Hz (CA-3)
- 15 kW at 380..0,400 V CA 50/60 Hz (CA-3)
- 15 kW at 415...440 V CA 50/60 Hz (CA-3)
- 18,5 kW at 500 V CA 50/60 Hz (CA-3)
- 18,5 kW at 660...690 V CA 50/60 Hz (CA-3)
- 7,5 kW at 400 V CA 50/60 Hz (CA-4)
- 7,5 kW at 220..0,230 V CA 50/60 Hz (AC-3e)
- 15 kW at 380..0,400 V CA 50/60 Hz (AC-3e)
- 15 kW at 415...440 V CA 50/60 Hz (AC-3e)
- 18,5 kW at 500 V CA 50/60 Hz (AC-3e)
- 18,5 kW at 660...690 V CA 50/60 Hz (AC-3e)
Alimentação do motor cv:
- 2 hp at 115 V CA 50/60 Hz for monofásico motors
- 5 hp at 230/240 V CA 50/60 Hz for monofásico motors
- 10 hp at 200/208 V CA 50/60 Hz for trifásico motors
- 10 hp at 230/240 V CA 50/60 Hz for trifásico motors
: 20 hp at 460/480 V CA 50/60 Hz for trifásico motors
: 25 hp at 575/600 V CA 50/60 Hz for trifásico motors
Código de compatibilidade: LC1D
Composição de contatos de polos: 3 NA
Cobertura de proteção: Com
Corrente térmica ao ar livre convencional:
- 10 A (at 60 °C) for circuito de sinalização
- 50 A (at 60 °C) for circuito de potência
Capacidade de fechamento nominal Irms:
- 140 A CA for circuito de sinalização conforme o IEC 60947-5-1
- 250 A CC for circuito de sinalização conforme o IEC 60947-5-1
- 550 A at 440 V for circuito de potência conforme o IEC 60947
Capacidade de corte nominal: 550 A at 440 V for circuito de potência conforme o IEC 60947
Corrente nominal de curta duração admissível:
- 260 A 40 °C - 10 s for circuito de potência
- 430 A 40 °C - 1 s for circuito de potência
- 60 A 40 °C - 10 mín for circuito de potência
- 138 A 40 °C - 1 mín for circuito de potência
- 100 A - 1 s for circuito de sinalização
- 120 A - 500 ms for circuito de sinalização
- 140 A - 100 ms for circuito de sinalização
Classificação do fusível associado: 10 A gG for circuito de sinalização conforme o IEC 60947-5-1
- 63 A gG at <= 690 V coordination tipo 1 for circuito de potência
- 63 A gG at <= 690 V coordination tipo 2 for circuito de potência
Impedância média: 2 MOhm - Ith 50 A 50 Hz for circuito de potência
Dissipação de alimentação por polo:
- 2 W CA-3
- 5 W CA-1
- 2 W AC-3e
Tensão de isolamento nominal:
- Circuito de potência: 690 V para IEC 60947-4-1
- Circuito de potência: 600 V CSA certificado
- Circuito de potência: 600 V UL certificado
- Circuito de sinalização: 690 V para IEC 60947-1
- Circuito de sinalização: 600 V CSA certificado
- Circuito de sinalização: 600 V UL certificado
Categoria de sobretensão: III
Grau de poluição: 3
Tensão nominal suportável de impulso: 6 kV conforme IEC 60947
Nível de fiabilidade de segurança:
- B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1
- B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1
Durabilidade mecânica: 15 Mciclos
Durabilidade elétrica:
- 1,65 Mciclos 32 A CA-3 no Ue <= 440 V
- 1,4 Mciclos 50 A CA-1 no Ue <= 440 V
- 1,65 Mciclos 32 A AC-3e no Ue <= 440 V
Tipo do circuito de controle: CA a 50/60 Hz
Tecnologia da bobina: Sem módulo supressor integrado
Limites de tensão de circuito de controle:
- 0,3...0,6 Uc -40…70 °C saída CA 50/60 Hz
- 0,8...1.1 Uc -40…60 °C funcionamento CA 50 Hz
- 0,85...1.1 Uc -40…60 °C funcionamento CA 60 Hz
- 1...1.1 Uc 60…70 °C funcionamento CA 50/60 Hz
Potência de irrupção em VA:
- 70 VA 60 Hz cos phi 0,75 (at 20 °C)
- 70 VA 50 Hz cos phi 0,75 (at 20 °C)
Consumo de potência de manutenção em VA:
- 7,5 VA 60 Hz cos phi 0,3 (at 20 °C)
- 7 VA 50 Hz cos phi 0,3 (at 20 °C)
Dissipação de calor: 2…3 W at 50/60 Hz
Tempo de funcionamento:
- 12...22 ms Fechamento
- 4...19 ms Abertura
Máxima operação rate: 3600 cic/h 60 °C

Conexões - terminais:
- Circuito de controle: Terminais de parafuso 1 1…4 mm² - cable stiffness: Flexível Sem a extremidade do cabo
- Circuito de controle: Terminais de parafuso 2 1…4 mm² - cable stiffness: Flexível Sem a extremidade do cabo
- Circuito de controle: Terminais de parafuso 1 1…4 mm² - cable stiffness: Flexível Com a extremidade do cabo
- Circuito de controle: Terminais de parafuso 2 1…2,5 mm² - cable stiffness: Flexível Com a extremidade do cabo
- Circuito de controle: Terminais de parafuso 1 1…4 mm² - cable stiffness: Sólido Sem a extremidade do cabo
- Circuito de controle: Terminais de parafuso 2 1…4 mm² - cable stiffness: Sólido Sem a extremidade do cabo
- Circuito de potência: Terminais de parafuso 1 2,5…10 mm² - cable stiffness: Flexível Sem a extremidade do cabo
- Circuito de potência: Terminais de parafuso 2 2,5…10 mm² - cable stiffness: Flexível Sem a extremidade do cabo
- Circuito de potência: Terminais de parafuso 1 1…10 mm² - cable stiffness: Flexível Com a extremidade do cabo
- Circuito de potência: Terminais de parafuso 2 1,5…6 mm² - cable stiffness: Flexível Com a extremidade do cabo
- Circuito de potência: Terminais de parafuso 1 1,5…10 mm² - cable stiffness: Sólido Sem a extremidade do cabo
- Circuito de potência: Terminais de parafuso 2 2,5…10 mm² - cable stiffness: Sólido Sem a extremidade do cabo
Torque de aperto: Circuito de controle:
- 1,7 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm
- Circuito de controle: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 2
- Circuito de potência: 2,5 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm
- Circuito de potência: 2,5 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 2
- Circuito de controle: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda Pozidriv n 2
- Circuito de potência: 2,5 N.m - ligar Terminais de parafuso - com chave de fenda Pozidriv n 2
Contato Auxiliar: 1 NA + 1 NF
Tipo de contatos auxiliares:
- Tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1
- tipo contato de espelho 1 NF para IEC 60947-4-1
Frequência do circuito de sinalização: 25..0,400 Hz
Tensão de comutação mínima: 17 V for circuito de sinalização
Corrente de comutação mínima: 5 mA for circuito de sinalização
Resistência de isolamento: > 10 MOhm for circuito de sinalização
Tempo não sobreposto:
- 1,5 ms na desenergização entre contato NA e NF
- 1,5 ms na energização entre contato NA e NF

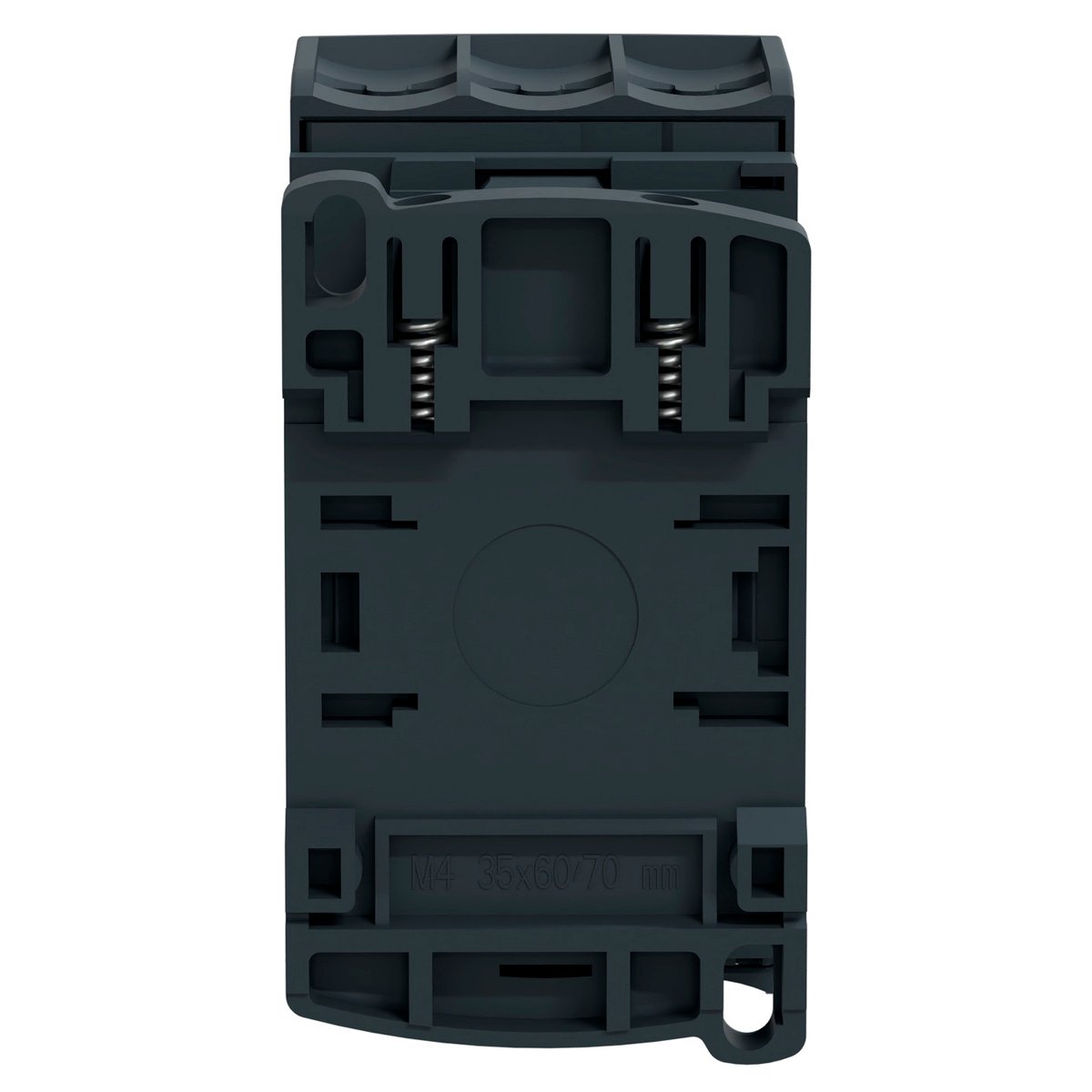

Suporte de montagem:
- Calha
- Placa

Meio ambiente:
Normas:
- CSA C22.2 No 14
- EN 60947-4-1
- EN 60947-5-1
- IEC 60947-4-1
- IEC 60947-5-1
- UL 508
- IEC 60335-1
Certificações do produto:
- LROS (Lloyds register of shipping)
- RINA
- UL
- GOST
- CCC
- CSA
- BV
- DNV
- GL
- UKCA
Grau de proteção IP: IP20 face frontal para IEC 60529
Tratamento de proteção: TH para IEC 60068-2-30
Resistência climática:
- Para IACS E10 exposição ao calor úmido
- Para IEC 60947-1 Annex Q category D exposição ao calor úmido
Temperatura ambiente do ar admissível ao redor do dispositivo:
- -40…60 °C
- 60…70 °C com degradação
Altitude de funcionamento: 0...3000 m
Resistência a incêndios: 850 °C conforme IEC 60695-2-1
Retardamento de chamas: V1 conforme UL 94
Força mecânica: Vibrações contator aberto (2 Gn, 5...300 Hz)
- Vibrações contator fechado (4 Gn, 5...300 Hz)
- Choques contator fechado (15 Gn para 11 ms)
- Choques contator aberto (8 Gn para 11 ms)
Altura: 85 mm
Largura: 45 mm
Profundidade: 92 mm
Peso líquido: 0,375 kg
