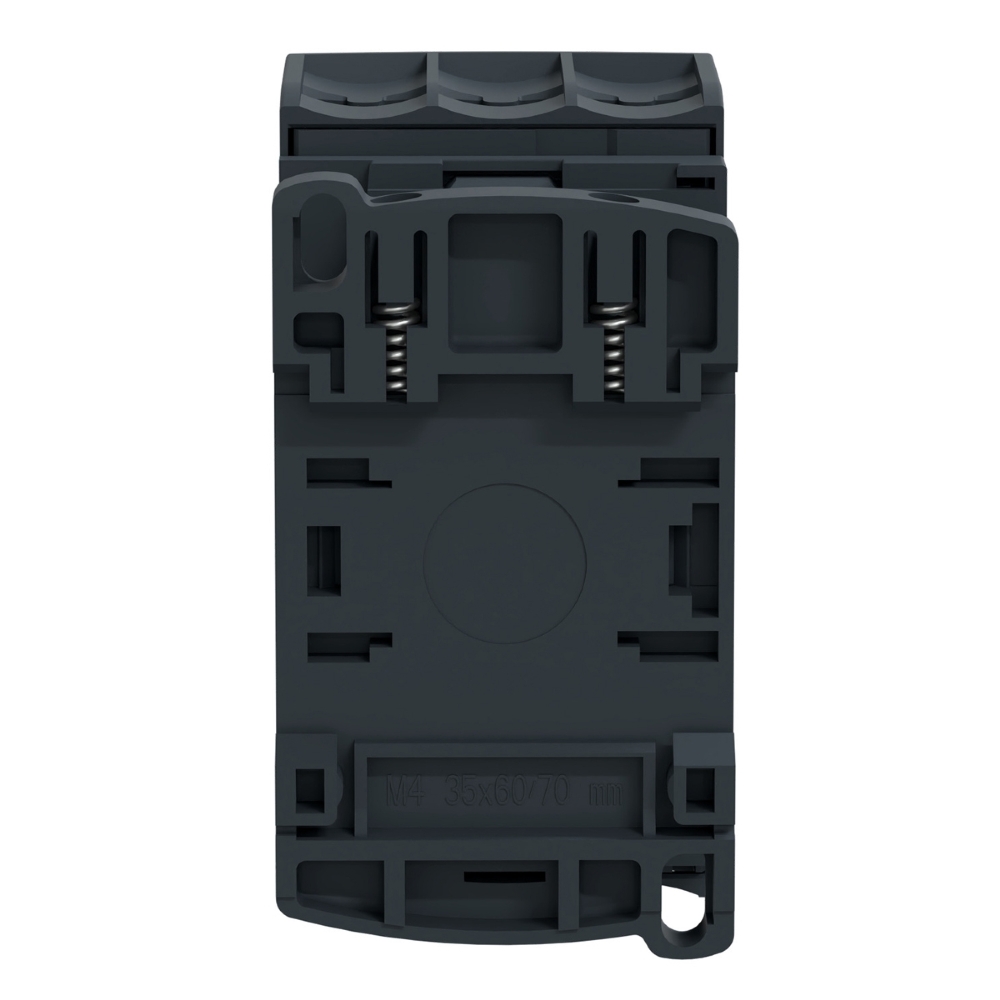

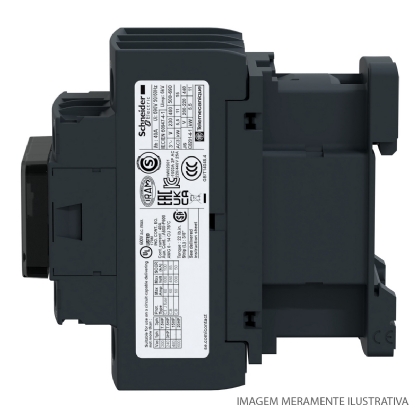

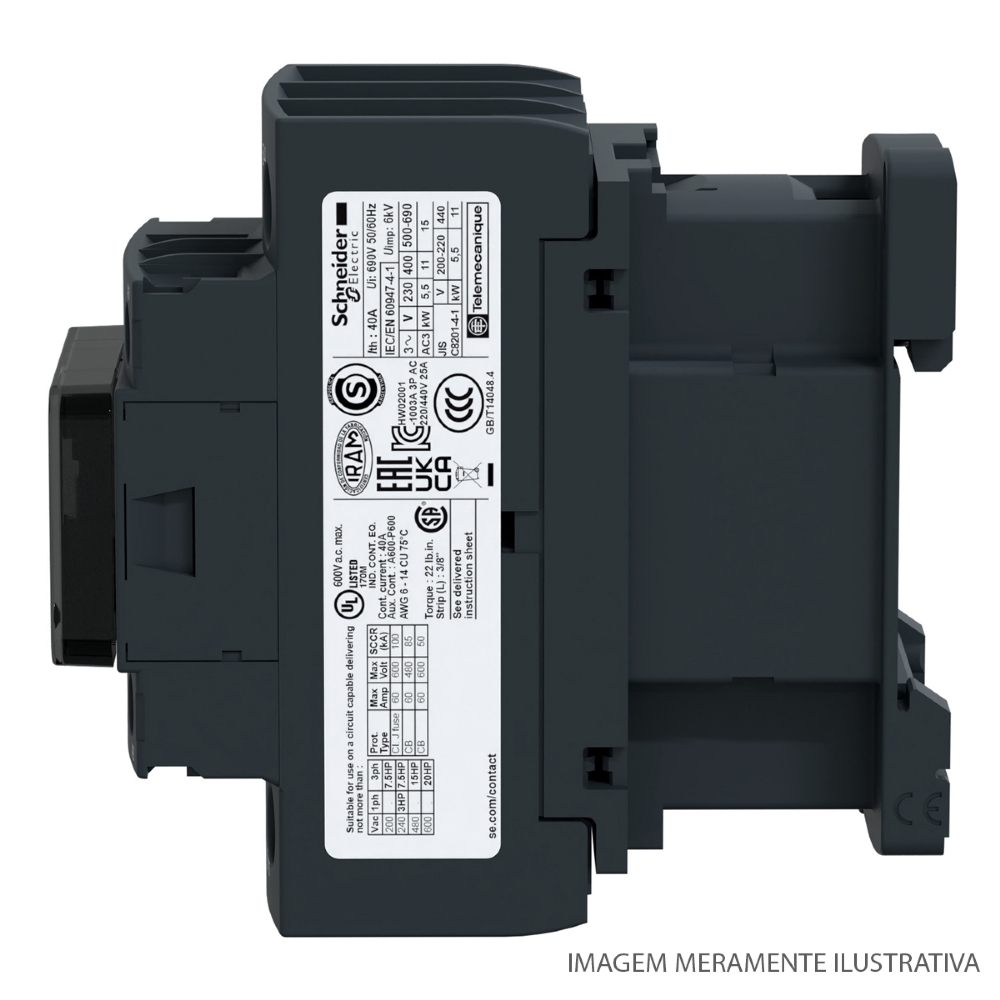

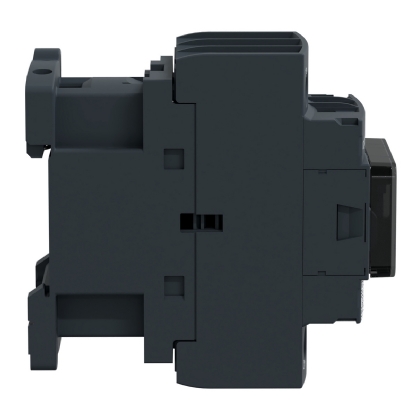

IMAGEM MERAMENTE ILUSTRATIVA
OBS.: Seguir descrição técnica do anúncio
Contator Potencia Tripolar 25A 24Vcc 1Na+1Nf LC1D25BD - Schneider Electric
Com mais de 180 anos inovando e fazendo história, a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Contator LC1D25BD, você aproveita o que tem de melhor da nossa tecnologia.
CARACTERÍSTICAS:
Contator TeSys Deca, 3 polos (3NA), para aplicações de controle de motores até 25A/690V AC-3/3e (11kW/400V).
Fornece uma bobina de 24 Vcc com módulo supressor de transientes, contatos auxiliares embutidos 1NA+1NF (certificado espelho NF), conexão por terminais de grampo de parafuso. Para taxas de operação de até 3600 ciclos/hora e ambientes de até 60°C, adquire alta confiabilidade e durabilidade. Compacto (largura de 45 mm), montagem em trilho DIN ou fixação por parafuso.

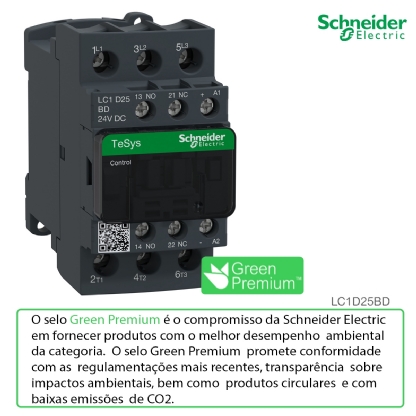

Certificação multipadrões (IEC, UL, CSA, CCC, EAC, Marine), compatível com Green Premium (RoHS/REACh).
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: LC1D25BD
ESPECIFICAÇÕES TECNICAS:
Marca: Schneider
Referência: Lc1D25Bd
Linha Fabr.: Tesys D
Produto: Contator Potencia
Polos: Tripolar
Corrente(Ac3): 25A
Corrente(Ac1): 40A
Tensão Bobina(V): 24Vcc
Contato Auxiliar: 1Na+1Nf
Conexao Eletrica: Terminal Parafuso
Fixação: Parafuso
Aplicação do contator: Controle do motor / Carga resistiva
Categoria de uso: CA-4 / CA-3 / CA-1 / AC-3e
[Ue] tensão de operação nominal:
- Circuito de potência: <= 690 V CA 25...400 Hz
- Circuito de potência: <= 300 V CC
[Ie] corrente nominal de operação:
- 25 A (at <60 °C) at <= 440 V CA CA-3 for circuito de potência
- 40 A (at <60 °C) at <= 440 V CA CA-1 for circuito de potência
- 25 A (at <60 °C) at <= 440 V CA AC-3e for circuito de potência
[Uc] tensão do circuito de controle: 24 V CC
Dimensão Produto:
Altura: 85 mm
Largura: 45 mm
Profundidade: 101 mm
Peso líquido: 0,53 kg
Complementar:
código de compatibilidade: LC1D
composição de contatos de polos: 3 NA
cobertura de proteção: Com
[Ith] corrente térmica ao ar livre convencional:
- 10 A (at 60 °C) for circuito de sinalização
- 40 A (at 60 °C) for circuito de potência
Contato Auxiliar: 1 NA + 1 NF
Tipo de contatos auxiliares:
- Tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1
- Tipo contato de espelho 1 NF para IEC 60947-4-1
Suporte de montagem: Placa / Calha
Meio ambiente:
Normas: CSA C22.2 No 14 / EN 60947-4-1 / EN 60947-5-1 / IEC 60947-4-1 / IEC 60947-5-1 / UL 508 / IEC 60335-1
Certificações do produto: GL / BV / DNV / LROS (Lloyds register of shipping) / RINA / UL / CCC / CSA / GOST / UKCA / CB
Grau de proteção IP: IP20 face frontal para IEC 60529
