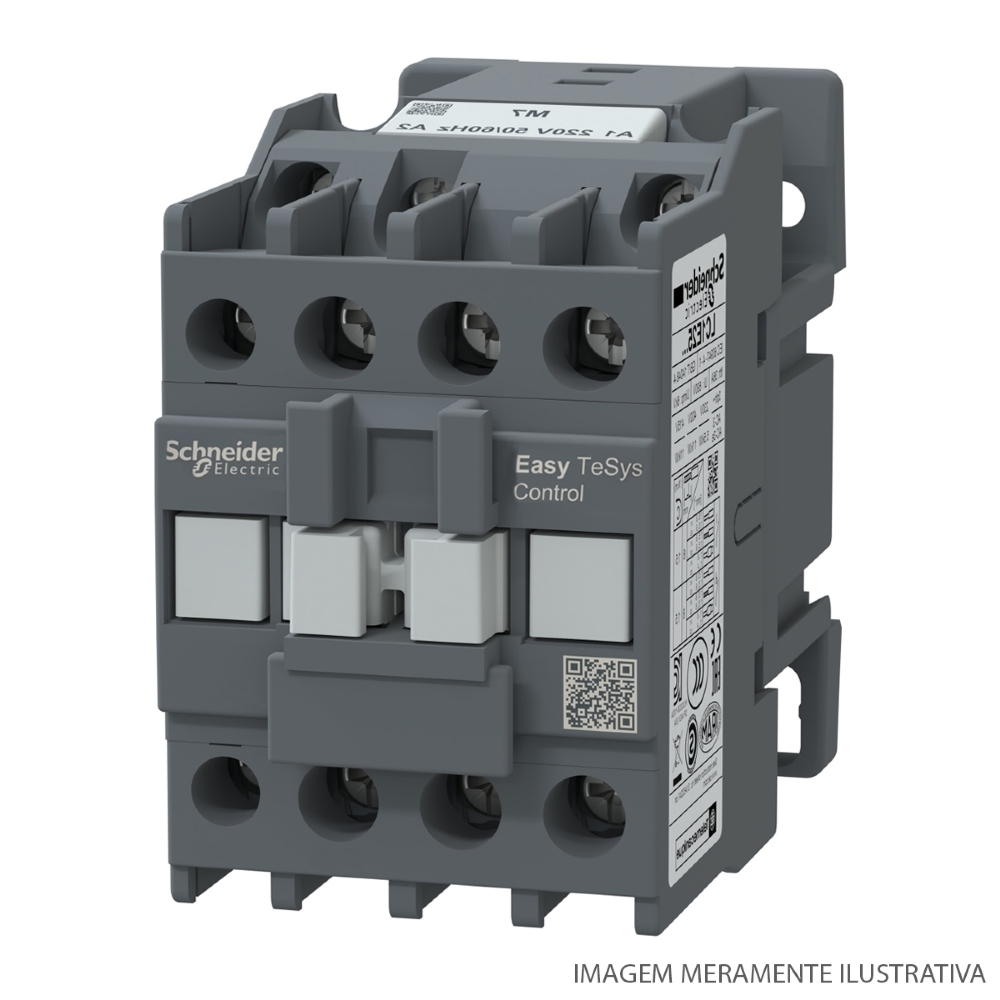

IMAGEM MERAMENTE ILUSTRATIVA

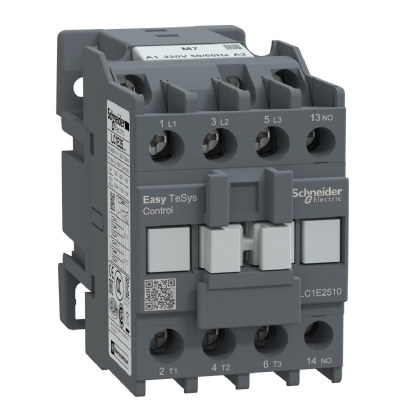

Contator Potencia Tripolar 25a 220Vca 1Na 50/60Hz LC1E2510M7 - Schneider Electric
Com mais de 180 anos inovando e fazendo história, a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Contator LC1E2510M7, você aproveita o que tem de melhor da nossa tecnologia.
CARACTERÍSTICAS:
Contator EasyPact TVS 3 polos para aplicações de motores até 25A 11kW/440V.
Ele fornece uma bobina CA de 220 V 50/60 Hz, contatos auxiliares integrados 1NA, conexões de alimentação e controle por terminais de grampo de parafuso. Largura de 45,5 mm para taxas de operação padrão de até 1800 ciclos por hora. Ele adquire confiabilidade e durabilidade padrão com durabilidade elétrica AC-3 de 1,2 milhões de ciclos e durabilidade mecânica de 10 milhões de ciclos. Pode cobrir -5°C a 55°C de temperatura de trabalho e montado em trilho DIN, sem redução de até 3000m de altitude.

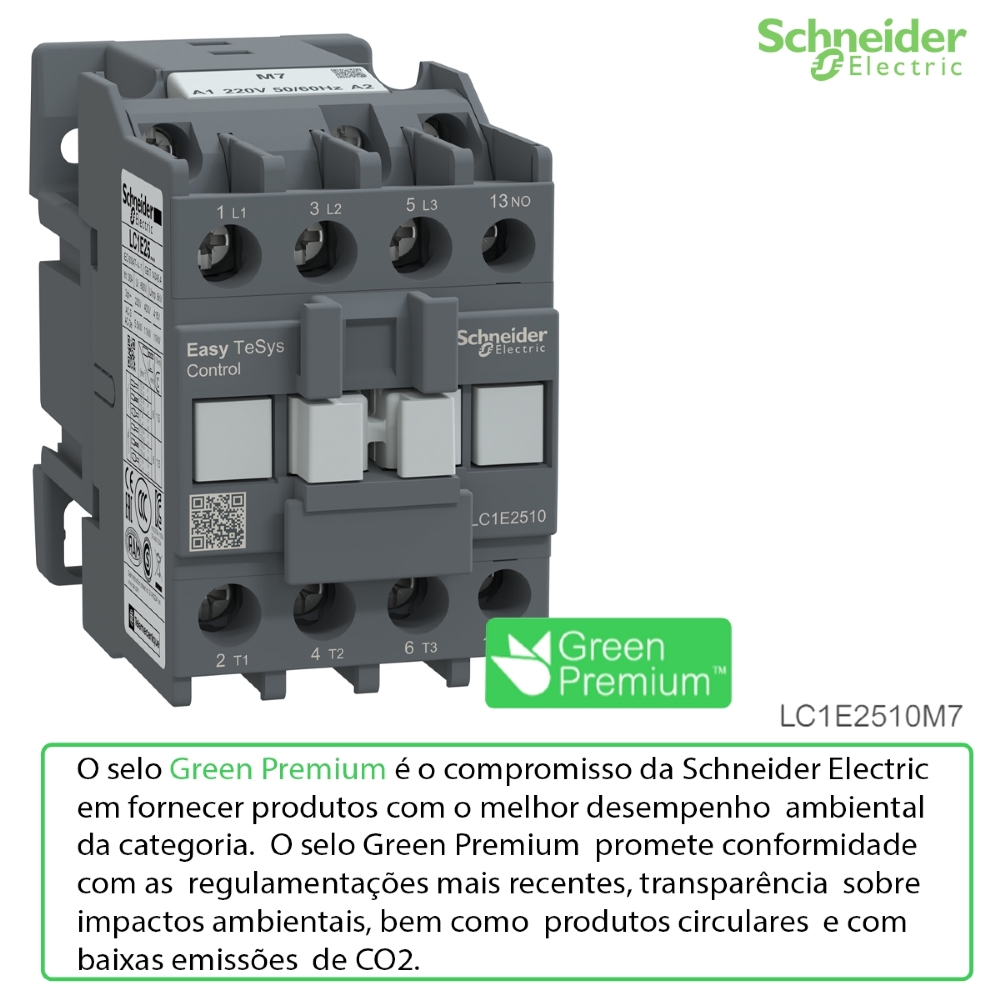

Certificado multi padrões (IEC, CCC, EAC) e compatível com Green Premium (RoHs/Reach).
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: LC1E2510M7
ESPECIFICAÇÕES TECNICAS:
Marca: Schneider
Referência: Lc1E2510M7
Linha Fabr.: Tesys E
Produto: Contator Potencia
Polos: Tripolar
Corrente(Ac3): 25A
Corrente(Ac1): 36A
Tensão Bobina(V): 220V
Contato Auxiliar: 1Na
Frequência(Hz): 50/60Hz
Conexão Elétrica: Terminal Parafuso
Fixação: Trilho/Parafuso
Aplicação do contator: Controle do motor / Carga resistiva
Categoria de uso: CA-1 / CA-3
Descrição de polos: 3P
[Ue] tensão de operação nominal: Circuito de potência: <= 690 V CA 50/60 Hz
[Ie] corrente nominal de operação:
- 25 A (at <55 °C) at <= 440 V CA CA-3 for circuito de potência
- 36 A (at <55 °C) at <= 440 V CA CA-1 for circuito de potência
Medidas Produto:
Altura: 74 mm
Largura: 45 mm
Profundidade: 85 mm
Peso líquido: 0,36 kg
Complementar:
Alimentação do motor kW:
- 5,5 kW at 220..0,230 V CA 50/60 Hz
- 11 kW at 380..0,400 V
- 11 kW at 415 V
- 11 kW at 440 V
- 15 kW at 500 V
- 15 kW at 660/690 V
Composição de contatos de polos: 3 NA
[Ith] corrente térmica ao ar livre convencional: 36 A (at 55 °C)
capacidade de fechamento nominal Irms: 250 A at 440 V CA for circuito de potência conforming to IEC 60947-4-1
capacidade de corte nominal: 200 A at 440 V for circuito de potência conforming to IEC 60947
[Icw] corrente nominal de curta duração admissível:
- 240 A 40 °C - 10 s for circuito de potência
- 120 A 40 °C - 60 s for circuito de potência
- 50 A 40 °C - 600 s for circuito de potência
[Ui] tensão de isolamento nominal: 690 V para IEC 60947-4-1
Categoria de sobretensão: III
Grau de poluição: 3
Suporte de montagem: Trilho DIN / Placa
Meio ambiente:
Normas: IEC 60947-1 / IEC 60947-4-1 / IEC 60947-5-1
Certificações do produto: EAC / CE
Grau de proteção IP: IP2x para IEC 60529
