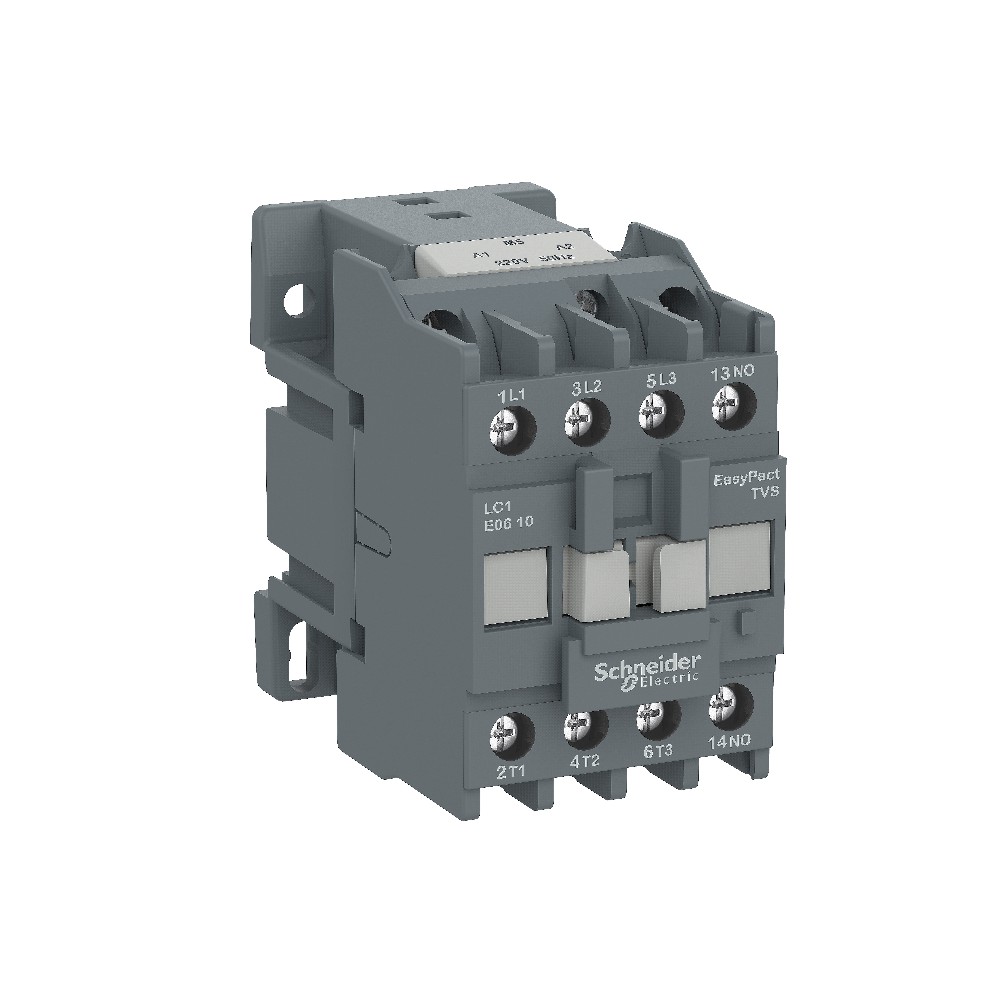

Contator Potência Tripolar 18A 110V 1Na 50/60Hz Schneider
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Contator Potência Tripolar 18A 110V 1Na você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
ESPECIFICAÇÕES TECNICAS:
Linha: EasyPact
nome do produto: EasyPact TVS
tipo de produto ou componente: Contator
Nome abreviado do dispositivo: LC1E
aplicação do contator:
Controle do motor
Carga resistiva
categoria de uso:
CA-1
CA-3
descrição de polos: 3P
composição do contato do pólo de potência: 3 NA
[Ue] tensão de operação nominal: Circuito de alimentação: <= 690 V AC 50/60 Hz
[Ou seja] corrente nominal de operação: 32 A (a <60 ° C) a <= 415 V CA CA-1 para circuito de potência
: 18 A (a <60 ° C) a <= 440 V AC AC-3 para o circuito de alimentação
alimentação do motor kW:
4 kW a 220..0,230 V CA 50/60 Hz
7,5 kW a 380..0,400 V
9 kW a 415 V
9 kW a 440 V
10 kW a 500 V
10 kW a 660...690 V
tipo do circuito de controle: AC at 50/60 Hz
tensão de circuito de controle: 110 V AC 50/60 Hz
altura: 74 mm
largura: 45 mm
profundidade: 80 mm
peso do produto: 0,3 kg
cor: Grey (RAL 7011)
Complementar:
Contato Auxiliar: 1 NA
[Uimp] tensão suportável de impulso nominal: Bobina de 6 kV não conectada ao circuito de energia em conformidade com IEC 60947
[Ui] tensão de isolamento nominal: 690 V em conformidade com IEC 60947-4-1
categoria de sobretensão: III
capacidade de fechamento nominal Irms: 180 A a 440 V AC para circuito de força em conformidade com IEC 60947-4-1
capacidade de corte nominal: 144 A a 440 V para circuito de alimentação em conformidade com IEC 60947
[Icw] corrente nominal de curta duração admissível:
145 A 40 ° C - 10 s para circuito de força
84 A 40 ° C - 60 s para circuito de força
40 A 40 ° C - 600 s para circuito de força
classificação do fusível associado:
10 A gG em <= 690 V tipo de coordenação 1 para circuito de controle em conformidade com IEC 60947-5-1
35 A gG em <= 690 V tipo de coordenação 1 para circuito de energia
impedância média: 2.5 mOhm - Ith 32 A 50 Hz for power circuit
dissipação de alimentação por polo:
0.81 W AC-3
2.6 W AC-1
durabilidade mecânica: 10000000 ciclos
taxa máxima de operação: 1800 ciclos / h 60 ° C
potência de irrupção em VA:
95 VA 50 Hz cos phi 0,75 (a 20 ° C)
95 VA 60 Hz cos phi 0,75 (a 20 ° C)
dissipação de calor: 2… 3 W para circuito de controle
corrente de comutação mínima: 5 mA para circuito de controle
Tensão de comutação mínima: 17 V para circuito de controle
tempo não sobreposto:
1,5 ms na energização garantida entre contato NF e NA
1,5 ms na desenergização garantida entre contato NF e NA
resistência de isolamento:> 10 MOhm para circuito de controle
durabilidade elétrica:
300000 ciclos AC-1
1200000 cycles AC-3
suporte de montagem: Placa / Calha DIN
Meio ambiente:
Normas:
IEC 60947-5-1
IEC 60947-4-1
IEC 60947-1
Certificações do produto: EAC / CE
grau de proteção IP: IP2x em conformidade com IEC 60529
tratamento de proteção: TH (grau de poluição 3) conforme IEC 60068-2-30 teste Db
grau de poluição: 3
temperatura ambiente para funcionamento: -5…55 °C
temperatura ambiente para armazenamento: -60…80 °C
temperatura ambiente do ar admissível ao redor do dispositivo: -20…70 °C at Uc
altitude de funcionamento: 3000 m Sem redução de valor
resistência a incêndios: 850 °C conforme IEC 60695-2-1
