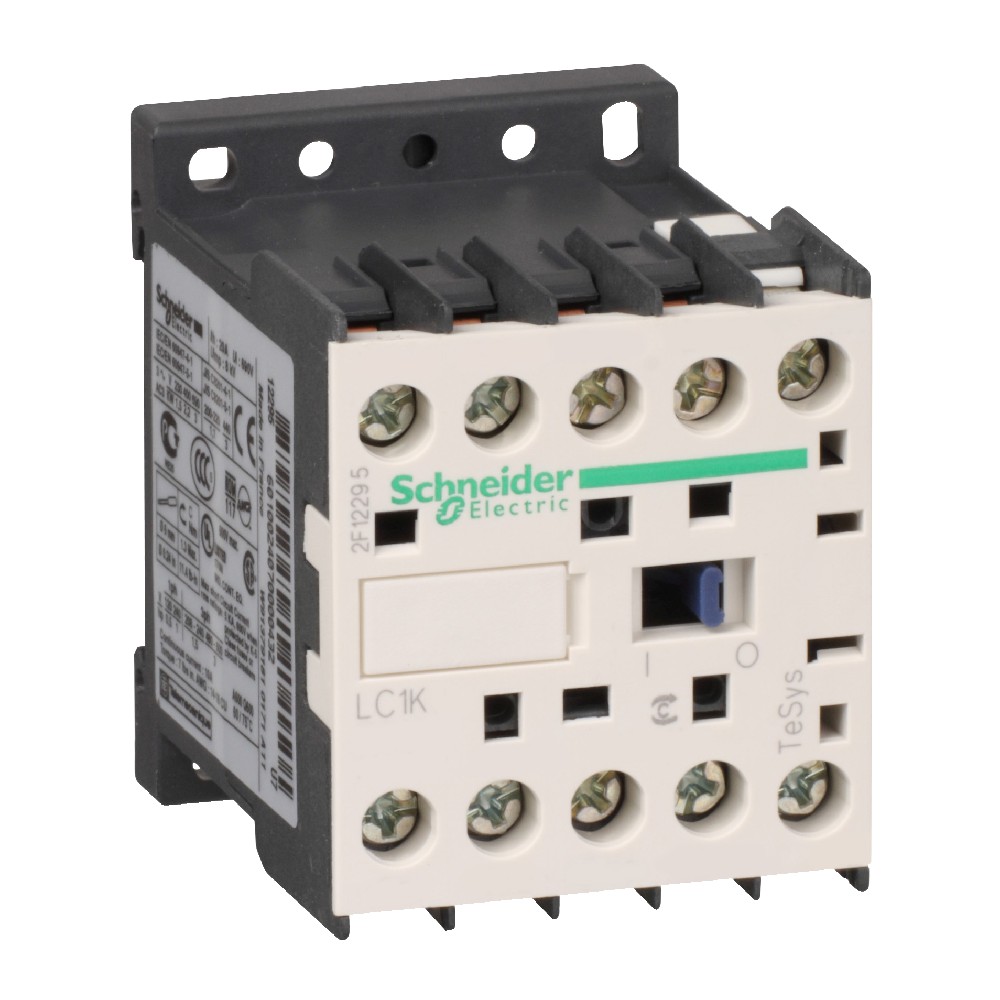

Contator Mini Potência Tripolar 9A 220V 1Na 50/60Hz Schneider
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Contator Mini Potência Tripolar 9A 220V 1Na você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 18 Meses.
Código Fabricante: LC1K0910M7
ESPECIFICAÇÕES TÉCNICAS:
Linha: Tesys
Tipo De Produto Ou Componente: Contator
Nome Do Produto: Tesys K
Aplicação Do Dispositivo: Controle
Aplicação Do Contator:
Controle Do Motor
Carga Resistiva
Complementar:
Categoria De Uso:
Ca-4
Ca-3
Ca-1
Descrição De Polos: 3P
Composição do contato do poste de energia: 3 Na
[Ie] Corrente Nominal De Operação:
20 A (A < 50 °C) A <= 440 V Ca Ca-1 Para Circuito De Potência
9 A A <= 440 V Ca Ca-3 Para Circuito De Potência
16 A (A < 70 °C) A 690 V Ca Ca-1 Para Circuito De Potência
Tipo Do Circuito De Controle: Ca A 50/60 Hz
[Uc] Tensão Do Circuito De Controle: 220..0,230 V Ca 50/60 Hz
Alimentação Do Motor Kw:
2,2 Kw A 220..0,230 V Ca 50/60 Hz Ca-3
4 Kw A 380...415 V Ca 50/60 Hz Ca-3
4 Kw A 440 V Ca 50/60 Hz Ca-3
4 Kw A 480 V Ca 50/60 Hz Ca-3
4 Kw A 500 ... 600 V Ca 50/60 Hz Ca-3
4 Kw A 660...690 V Ca 50/60 Hz Ca-3
2,2 Kw A 400 V Ca 50/60 Hz Ca-4
Contato Auxiliar: 1 Na
Categoria De Sobretensão: Iii
[Ith] Corrente Térmica Ao Ar Livre Convencional:
20 A (A 50 °C) Para Circuito De Potência
10 A (A 50 °C) Para Circuito De Sinalização
Capacidade De Fechamento Nominal Irms:
110 A Ca Para Circuito De Potência Conforme Nf C 63-110
110 A Ca Para Circuito De Potência Conforme Iec 60947
110 A Ca Para Circuito De Sinalização Conforme Iec 60947
Capacidade De Corte Nominal:
110 A A 415 V Para Iec 60947
110 A A 440 V Para Iec 60947
80 A A 500 V Para Iec 60947
110 A A 220..0,230 V Para Iec 60947
110 A A 380..0,400 V Para Iec 60947
70 A A 660...690 V Para Iec 60947
Classificação Do Fusível Associado:
25 A Gg A <= 440 V Para Circuito De Potência
25 A Am Para Circuito De Potência
10 A Gg Para Circuito De Sinalização Conforme Iec 60947
10 A Gg Para Circuito De Sinalização Conforme Vde 0660
Impedância Média: 3 Mohm - Ith 20 A 50 Hz Of Circuito De Potência
Resistência De Isolamento: > 10 Mohm Para Circuito De Sinalização
Potência De Irrupção Em Va: 30 Va (A 20 °C)
Consumo De Potência De Manutenção Em Va: 4,5 Va (A 20 °C)
Dissipação De Calor: 1,3 W
Limites De Tensão De Circuito De Controle:
Funcionamento: 0,8...1,15 Uc 50 °C)
Saída: 0,2...0,75 Uc 50 °C)
Maxima operação: 3600 Cic/H
Tipo De Contatos Auxiliares: Tipo Instantâneo 1 Na
Frequência Do Circuito De Sinalização: <= 400 Hz
Corrente De Comutação Mínima: 5 Ma Para Circuito De Sinalização
Tensão De Comutação Mínima: 17 V Para Circuito De Sinalização
Meio Ambiente:
Certificações Do Produto:
Csa
Ul
Tratamento De Proteção:
Tc Conforme Iec 60068
Tc Conforme Din 50016
Altitude De Funcionamento: 2000 M Sem Redução De Valor
Retardamento De Chamas:
V1 Conforme Ul 94
Requisito 2 Conforme Nf F 16-101
Requisito 2 Conforme Nf F 16-102
