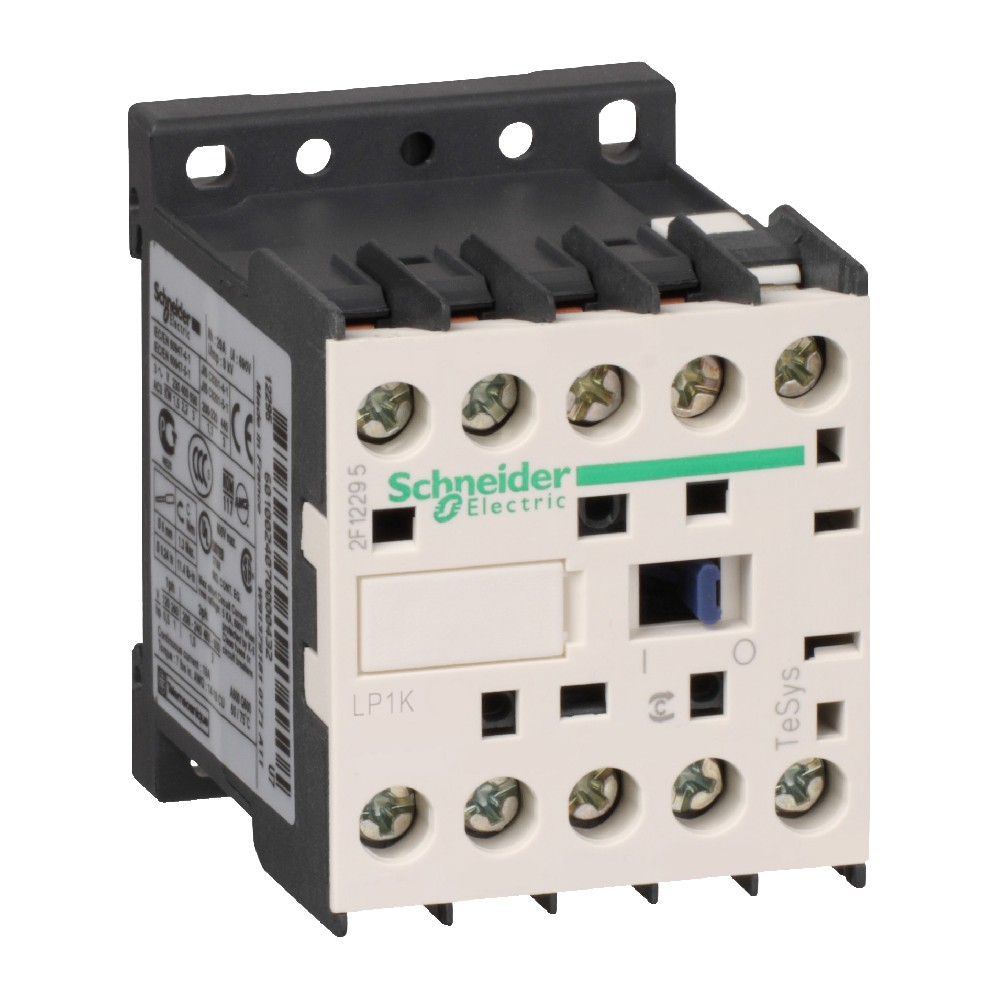

Contator Mini De Potência Tripolar 9a 24vcc 1nf Schneider
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Contator Mini De Potência Tripolar 9A 1Nf você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: LP1K0901BD
ESPECIFICAÇÕES TÉCNICAS:
Marca: Schneider
linha de produto: TeSys K
linha: TeSys
tipo de produto ou componente: Contator
Nome abreviado do dispositivo: LP1K
aplicação do contator: Carga resistiva / Controle do motor
categoria de uso: CA-1 / CA-4 / CA-3
descrição de polos: 3P
composição de contatos de polos: 3 NA
[Ie] corrente nominal de operação:
20 A (a < 50 °C) a <= 440 V CA CA-1 para circuito de potência
9 A a <= 440 V CA CA-3 para circuito de potência
16 A (a < 70 °C) a 690 V CA CA-1 para circuito de potência
Contato Auxiliar: 1 NF
Complementar:
tipo de contatos auxiliares: Tipo instantâneo 1 NF
Limites de tensão de circuito de controle:
Funcionamento: 0,8/1,15 Uc 50 °C)
Saída: 0,1/0,75 Uc 50 °C)
[Ui] tensão de isolamento nominal:
Circuito de potência: 600 V para UL 508
Circuito de potência: 690 V para IEC 60947-4-1
Circuito de sinalização: 690 V para IEC 60947-4-1
Circuito de sinalização: 690 V para IEC 60947-5-1
Circuito de sinalização: 600 V para UL 508
Circuito de potência: 600 V para CSA C22.2 No 14
Circuito de sinalização: 600 V para CSA C22.2 No 14
[Uimp] tensão nominal suportável de impulso: 8 kV
categoria de sobretensão: III
suporte de montagem: Calha / Placa
Retardamento de chamas:
V1 conforme UL 94
Requisito 2 conforme NF F 16-101
Requisito 2 conforme NF F 16-102
Torque de aperto:
1,3 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 2
1,3 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm
[Ue] tensão de operação nominal:
Circuito de potência: 690 V CA 50/60 Hz
Circuito de sinalização: <= 690 V CA 50/60 Hz
[Ith] corrente térmica ao ar livre convencional:
20 A (a 50 °C) para circuito de potência
10 A (a 50 °C) para circuito de sinalização
Capacidade de fechamento nominal Irms:
110 A CA para circuito de potência conforme NF C 63-110
110 A CA para circuito de potência conforme IEC 60947
110 A CA para circuito de sinalização conforme IEC 60947
Capacidade de corte nominal:
110 A a 415 V para IEC 60947
110 A a 440 V para IEC 60947
80 A a 500 V para IEC 60947
110 A a 220..0,230 V para IEC 60947
110 A a 380..0,400 V para IEC 60947
70 A a 660/690 V para IEC 60947
Classificação do fusível associado:
25 A gG a <= 440 V para circuito de potência
25 A aM para circuito de potência
10 A gG para circuito de sinalização conforme IEC 60947
10 A gG para circuito de sinalização conforme VDE 0660
Impedância média: 3 MOhm - Ith 20 A 50 Hz of circuito de potência
potência de irrupção em W: 3 W 20 °C)
consumo de potência de manutenção em W: 3 W a 20 °C
tempo de operação:
30/40 ms energização da bobina e fecho NA
10 ms desenergização da bobina e abertura NA
durabilidade mecânica: 10 Mciclos
Operação máxima: 3600 cic/h
corrente de comutação mínima: 5 mA para circuito de sinalização
tensão de comutação mínima: 17 V para circuito de sinalização
resistência de isolamento: > 10 MOhm para circuito de sinalização
altura: 58 mm
largura: 45 mm
profundidade: 57 mm
Peso líquido: 0,225 kg
Meio ambiente:
Certificações do produto: UL / CSA
Temperatura ambiente para funcionamento: -25…50 °C
temperatura ambiente para armazenamento: -50…80 °C
altitude de funcionamento: 2000 m Sem redução de valor
