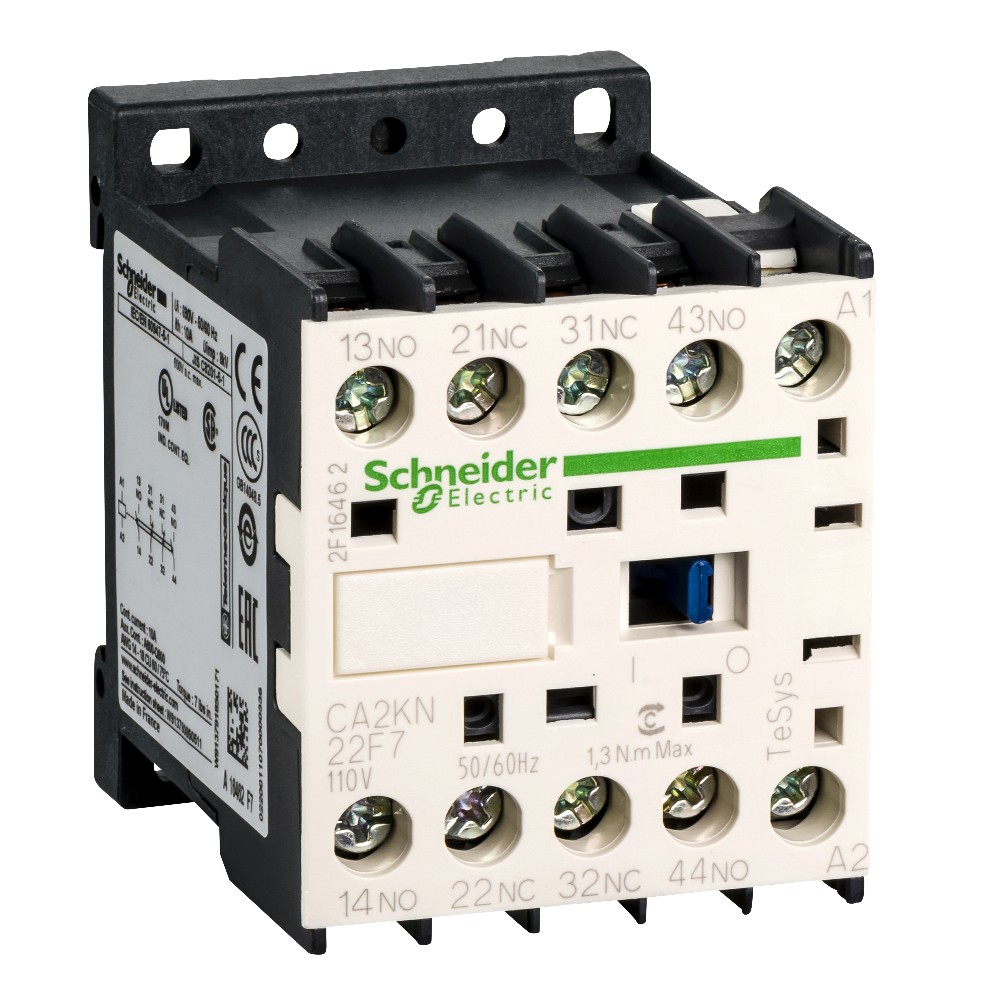

Contator Mini Auxiliar 10A 110V 2Na+2Nf 50/60Hz CA2KN22F7 - Schneider Electric

Código Fabricante: CA2KN22F7

ESPECIFICAÇÕES TÉCNICAS:

Linha: TeSys
Nome do produto: TeSys CAK
Tipo de produto ou componente: Relé de controle
Nome abreviado do dispositivo: CA2K
Aplicação do contator: Circuito de controle
Categoria de uso:
CC-13
CA-15
composição de contatos de polos: 2 NA + 2 NF
[Ue] tensão de operação nominal: <= 690 V <= 400 Hz
tipo do circuito de controle: CA a 50/60 Hz
tensão de circuito de controle: 110 V CA 50/60 Hz

Complementar:
[Ith] corrente térmica ao ar livre convencional: 10 A (a 50 °C)
capacidade de fechamento nominal Irms: 110 A para IEC 60947
classificação do fusível associado:
10 A gG conforme IEC 60947
10 A gG conforme VDE 0660
[Ui] tensão de isolamento nominal:
690 V para IEC 60947
750 V para VDE 0110, grupo C
690 V para BS 5424
600 V para CSA C22.2 No 14
suporte de montagem:
Placa
Calha
conexões - terminais:
Terminais de parafuso 1 cabo(s)1,5…4 mm²Sólido
Terminais de parafuso 2 cabo(s)1,5…4 mm²Sólido
Terminais de parafuso 1 cabo(s)0,75…4 mm²Flexível com
Terminais de parafuso 2 cabo(s)0,75…4 mm²Flexível sem ponta do cabo
Terminais de parafuso 1 cabo(s)0,34…1,5 mm²Flexível com
Terminais de parafuso 2 cabo(s)0,34…1,5 mm²Flexível sem ponta do cabo
torque de aperto:
1,3 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm
1,3 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 26 mm
limites de tensão de circuito de controle:
Saída: 0,2...0,75 Uc 50 °C)
Funcionamento: 0,8...1,15 Uc 50 °C)
tempo de operação:
10...20 ms desenergização da bobina e abertura NA
10...20 ms energização da bobina e fecho NA
15...25 ms desenergização da bobina e fecho NF
5...15 ms energização da bobina e abertura NF
durabilidade mecânica: 10 Mciclos
maximum operating rate: 10000 cic/h
imunidade a microquebras: 2 ms
potência de irrupção em VA: 30 VA (a 20 °C)
consumo de potência de manutenção em VA: 4,5 VA (a 20 °C)
dissipação de calor: 1,3 W
tensão de comutação mínima: 17 V
corrente de comutação mínima: 5 mA
distância não se sobrepõem: 0,5 mm
resistência de isolamento: > 10 MOhm
altura: 58 mm
largura: 45 mm
profundidade: 57 mm
Peso líquido: 0,18 kg

Meio ambiente:
Normas:
BS 5424
IEC 60947
NF C 63-140
VDE 0660
Certificações do produto:
CSA
UL
grau de proteção IP: IP2x
tratamento de proteção: TC conforme IEC 60068
Temperatura ambiente para funcionamento: -25…50 °C
temperatura ambiente para armazenamento: -50…80 °C
altitude de funcionamento: 2000 m Sem redução de valor
retardamento de chamas:
V1 conforme UL 94
Requisito 2 conforme NF F 16-101
Requisito 2 conforme NF F 16-102
força mecânica:
Vibrações contator aberto: 2 Gn, 5...300 Hz conforme IEC 60068-2-6
Vibrações contator fechado: 4 Gn, 5...300 Hz conforme IEC 60068-2-6
Choques contator aberto: 10 Gn para 11 ms conforme IEC 60068-2-27
Choques contator fechado: 15 Gn para 11 ms conforme IEC 60068-2-27
