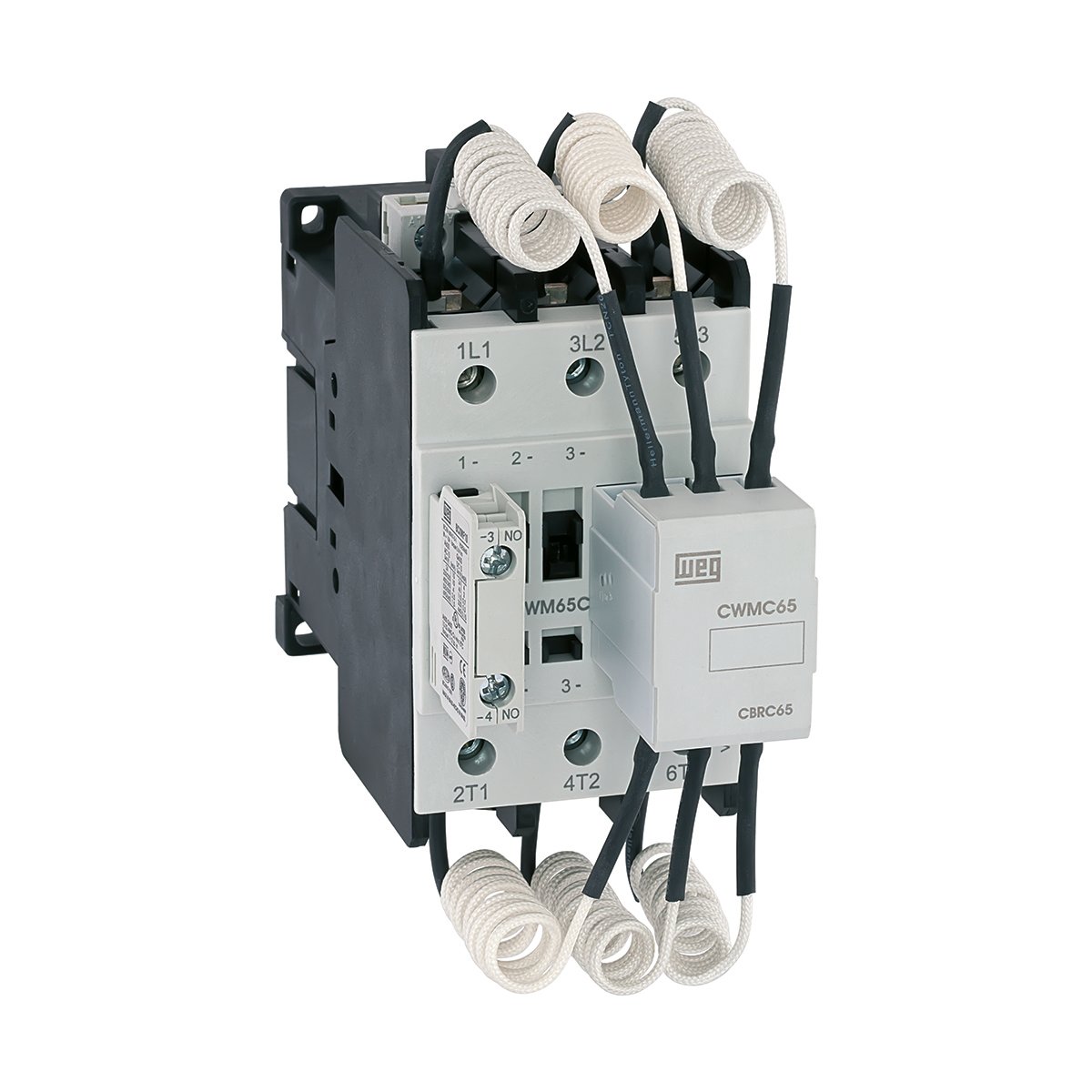

Contator Manobra Capacitor Tripolar 190-220V 50/60Hz 1Na 50Kvar/380-415V Weg
Os contatores CWMC foram desenvolvidos especialmente para manobra de capacitores para correção de fator de potência (categoria de emprego AC-6b). Sua utilização possibilita o desempenho necessário para este tipo de aplicação.
CARACTERÍSTICAS:
Baixo custo
Alta confiabilidade
Dimensões reduzidas
Fixação rápida através de parafusos ou trilhos DIN de 35 mm
Incorporação de resistores de pré-carga – especificação técnica conforme IEC 60947-4 e VDE 0660
Bobinas em corrente alternada (CA) ou corrente contínua (CC)
ESPECIFICAÇÕES TÉCNICAS:
Corrente nominal In - AC-3 (Ue ≤ 440 V): 65 A / (AC-6b - T = 55°C) 77 A
Referência: CWMC
Contato principal: 3 NA
Tensão de comando: 190V 50Hz/220V 60Hz(0,75)
Tipo de terminal: Parafuso
Tensão nominal de isolação Ui (grau de poluição 3) - IEC 60974-4-1: 1000 V
Tensão nominal de isolação Ui (Grau de poluição 3) - UL, CSA: 600 V
Limite mínimo de frequência: 25 Hz
Limite máximo de frequência: 400 Hz
Vida mecânica (CA): 10 milhões
Vida mecânica (CC): 10 milhões
Vida Elétrica - Ie AC-3: Não contém
Grau de proteção (IEC 60529) - Terminais principais: IP10
Grau de proteção (IEC 60529) - Bobina e contatos auxiliares: IP20
Corrente nominal In - AC-3 (Ue ≤ 440 V) 65 A / (AC-6b - T = 55°C): 77 A
Corrente nominal In - AC-4: Não contém
Corrente nominal de emprego Ie - AC-1 (q = 55 ºC): Não contém
Tensão nominal de emprego Ue - IEC 60947-4-1: 690 V
Tensão nominal de emprego Ue - UL, CSA: 600 V
Altura: 183 mm
Largura: 66 mm
Profundidade: 158 mm
Peso bruto: 1,32 kg
Garantia do Fabricante: 3 Meses.
Código Fabricante: 11486254
