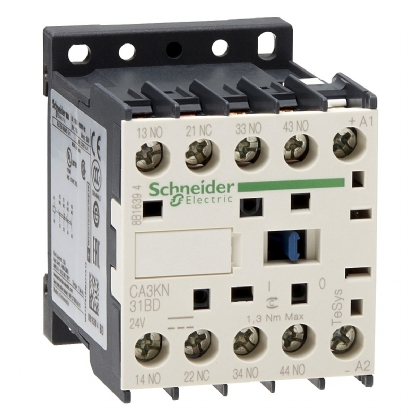

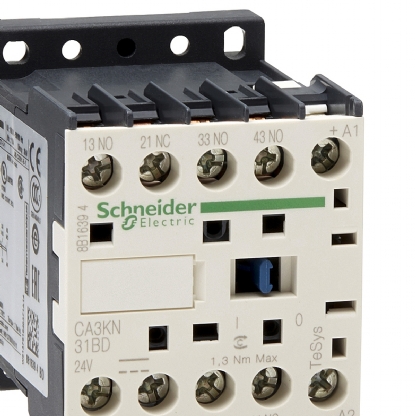

Contator Auxiliar Tesys K 10a 24Vcc 3Na+1Nf Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Contator Auxiliar Tesys K 10a 24Vcc 3Na+1Nf você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: CA3KN31BD
ESPECIFICAÇÕES TECNICAS:
Linha: TeSys
Nome do produto: TeSys CAK
Tipo de produto ou componente: Relé de controle
Nome abreviado do dispositivo: CA3K
Aplicação do contator: Circuito de controle
Categoria de uso: CA-15 / CC-13
Composição de contatos de polos: 3 NA + 1 NF
tensão de operação nominal: <= 690 V <= 400 Hz
tipo do circuito de controle: DC standard
tensão de circuito de controle: 24 V DC
Complementar:
corrente térmica ao ar livre convencional: 10 A (a 50 °C)
capacidade de fechamento nominal Irms: 110 A para IEC 60947
classificação do fusível associado:
10 A gG conforme IEC 60947
10 A gG conforme VDE 0660
tensão de isolamento nominal:
690 V para IEC 60947
750 V para VDE 0110, grupo C
690 V para BS 5424
600 V para CSA C22.2 No 14
suporte de montagem: Calha / Placa
conexões - terminais:
Conexões por parafuso 1 cabo(s)1,5…4 mm²Sólido
Conexões por parafuso 2 cabo(s)1,5…4 mm²Sólido
Conexões por parafuso 1 cabo(s)0,75…4 mm²Flexível com
Conexões por parafuso 2 cabo(s)0,75…4 mm²Flexível sem ponta do cabo
Conexões por parafuso 1 cabo(s)0,34…1,5 mm²Flexível com
Conexões por parafuso 2 cabo(s)0,34…1,5 mm²Flexível sem ponta do cabo
torque de aperto:
1,3 N.m - ligar Conexões por parafuso - com chave de fenda plano de Ø 6 mm
1,3 N.m - ligar Conexões por parafuso - com chave de fenda Philips Nº 26 mm
limites de tensão de circuito de controle:
Funcionamento: 0,8...1,15 Uc 50 °C)
Saída: 0,1...0,75 Uc 50 °C)
tempo de operação:
10 ms desenergização da bobina e abertura NA
30 a 40 ms energização da bobina e fecho NA
15 ms desenergização da bobina e fecho NF
25 a 35 ms energização da bobina e abertura NF
durabilidade mecânica: 20 Mciclos
maximum operating rate: 10000 cic/h
imunidade a microquebras: 2 ms
potência de irrupção em W: 3 W 20 °C)
consumo de potência de manutenção em W: 3 W a 20 °C
dissipação de calor: 3 W
tensão de comutação mínima: 17 V
corrente de comutação mínima: 5 mA
distância não se sobrepõem: 0,5 mm
resistência de isolamento: > 10 MOhm
altura: 58 mm
largura: 45 mm
profundidade: 57 mm
Peso líquido: 0,225 kg
Meio ambiente:
padrões: BS 5424 / IEC 60947 / NF C 63-140 / VDE 0660
Certificações do produto: CSA / UL
grau de proteção IP: IP2x
tratamento de proteção: TC conforme IEC 60068
temperatura ambiente para funcionamento: -25…50 °C
temperatura ambiente para armazenamento: -50…80 °C
altitude de funcionamento: 2000 m Sem redução de valor
retardamento de chamas:
V1 conforme UL 94
Requisito 2 conforme NF F 16-101
Requisito 2 conforme NF F 16-102
força mecânica: Vibrações contator aberto:
2 Gn, 5 a 300 Hz conforme IEC 60068-2-6
Vibrações contator fechado: 4 Gn, 5...300 Hz conforme IEC 60068-2-6
Choques contator aberto: 10 Gn para 11 ms conforme IEC 60068-2-27
Choques contator fechado: 15 Gn para 11 ms conforme IEC 60068-2-27
