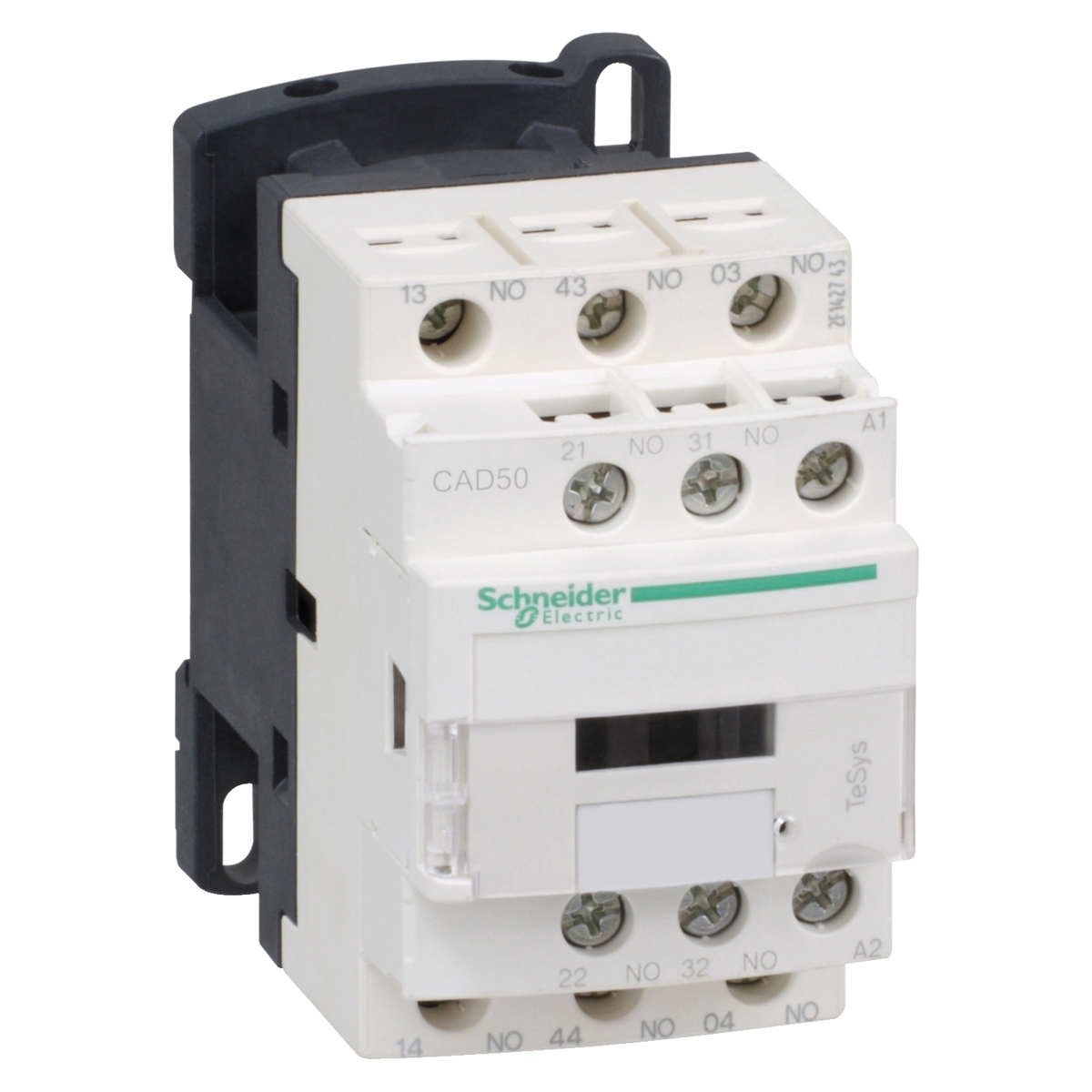

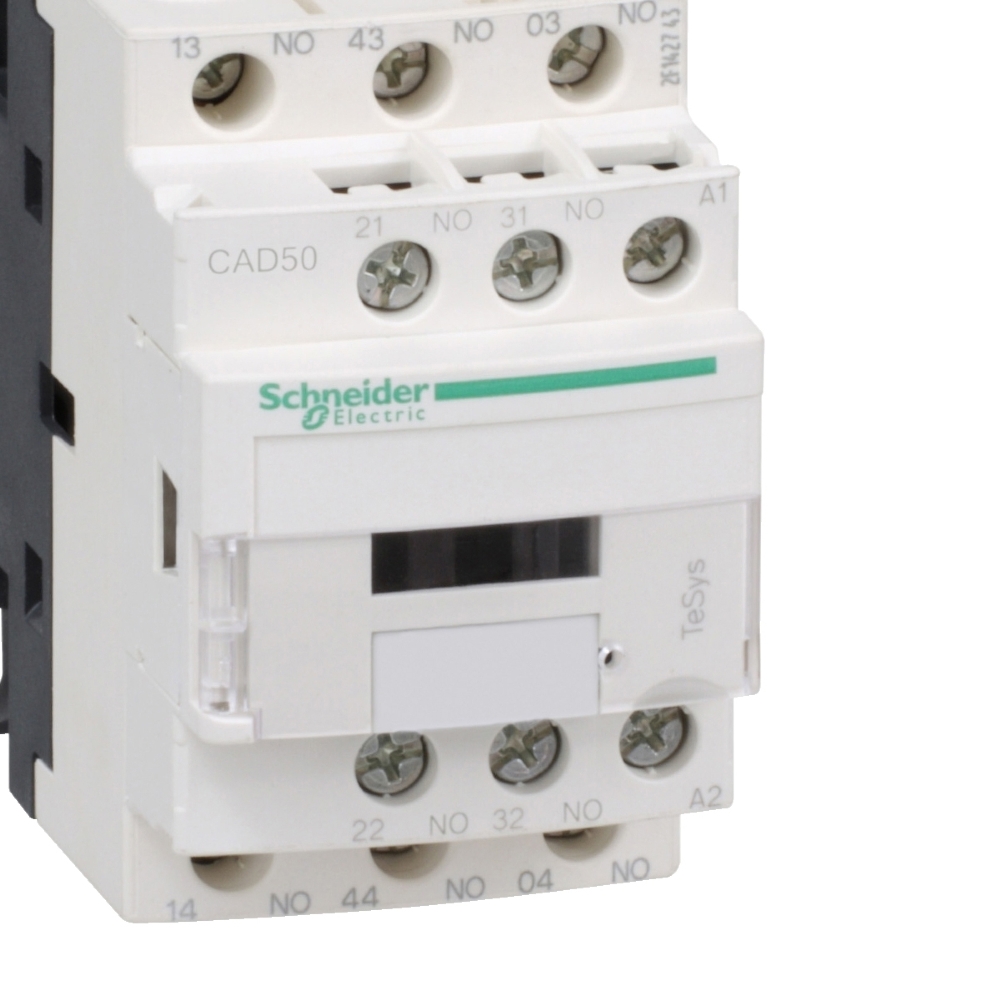

Contator Auxiliar Tesys D 24Vcc 5Na Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Contator Auxiliar Tesys D 24Vcc 5Na você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 18 Meses.
Código Fabricante: CAD50BD
ESPECIFICAÇÕES TÉCNICAS:
Linha: TeSys
Nome do produto: TeSys CAD
Tipo de produto ou componente: Relé de controle
Nome abreviado do dispositivo: CAD
Aplicação do contator: Circuito de controle
Categoria de uso: CA-14 / CC-13 / CA-15
Composição de contatos de polos: 5 NA
[Ue] tensão de operação nominal: <= 690 V CA 25/400 Hz
Tipo do circuito de controle: DC standard
Tensão de circuito de controle: 24 V CC
[Uimp] tensão suportável de impulso nominal: 6 kV conforme IEC 60947
[Ith] corrente térmica ao ar livre convencional: 10 A (a 60 °C)
Capacidade de fechamento nominal Irms:
140 A CA para IEC 60947-5-1
250 A CC para IEC 60947-5-1
[Icw] corrente nominal de curta duração admissível:
100 A - 1 s
120 A - 500 ms
140 A - 100 ms
Classificação do fusível associado: 10 A gG conforme IEC 60947-5-1
[Ui] tensão de isolamento nominal:
600 V UL certificado
600 V CSA certificado
690 V para IEC 60947-5-1
Suporte de montagem: Calha / Placa
Conexões - terminais:
Conexões por parafuso 1 cabo(s)1…4 mm²Flexível sem ponta do cabo
Conexões por parafuso 2 cabo(s)1…4 mm²Flexível sem ponta do cabo
Conexões por parafuso 1 cabo(s)1…4 mm²Flexível com
Conexões por parafuso 2 cabo(s)1…2,5 mm²Flexível com
Conexões por parafuso 1 cabo(s)1…4 mm²Sólido sem ponta do cabo
Conexões por parafuso 2 cabo(s)1…4 mm²Sólido sem ponta do cabo
Torque de aperto:
1,2 N.m - ligar Conexões por parafuso - com chave de fenda Philips Nº 2
1,2 N.m - ligar Conexões por parafuso - com chave de fenda plano de Ø 6 mm
Limites de tensão de circuito de controle:
0,1 - 0,25 Uc (-40… 70 ° C): DC drop-out
0,7 - 1,25 Uc (-40… 60 ° C): DC operacional
1 - 1,25 Uc (60… 70 ° C): DC operacional
Tempo de operação:
53 - 72 ms energização da bobina e fecho NA
16 - 24 ms desenergização da bobina e abertura NA
Durabilidade mecânica: 30 M ciclos
Taxa máxima de operação: 180 cic / mn
Constante temporal: 28 ms
Potência de irrupção em W: 5.4 W (at 20 °C)
Consumo de potência de manutenção em W: 5.4 W at 20 °C
Tensão de comutação mínima: 17 V
Corrente de comutação mínima: 5 mA
Tempo não sobreposto:
1,5 ms na energização entre contato NF e NA
1,5 ms na desenergização entre contato NF e NA
Resistência de isolamento: > 10 MOhm
Força mecânica:
Choques relé de controle aberto: 10 Gn para 11 ms conforme IEC 60068-2-27
Choques relé de controle fechado: 15 Gn para 11 ms conforme IEC 60068-2-27
Vibrações relé de controle aberto: 2 Gn, 5...300 Hz conforme IEC 60068-2-6
Vibrações relé de controle fechado: 4 Gn, 5...300 Hz conforme IEC 60068-2-6
padrões:
BS 4794
EN 60947-5
IEC 60947-5-1
NF C 63-140
VDE 0660
Certificações do produto: CSA / UL
Grau de proteção IP: IP2x face frontal para VDE 0106
Tratamento de proteção: TH conforme IEC 60068
Temperatura ambiente do ar para funcionamento:
40…60 °C
60… 70 ° C com desclassificação
Temperatura ambiente para armazenamento: -60…80 °C
Altitude de funcionamento: 0 a 3000 m
