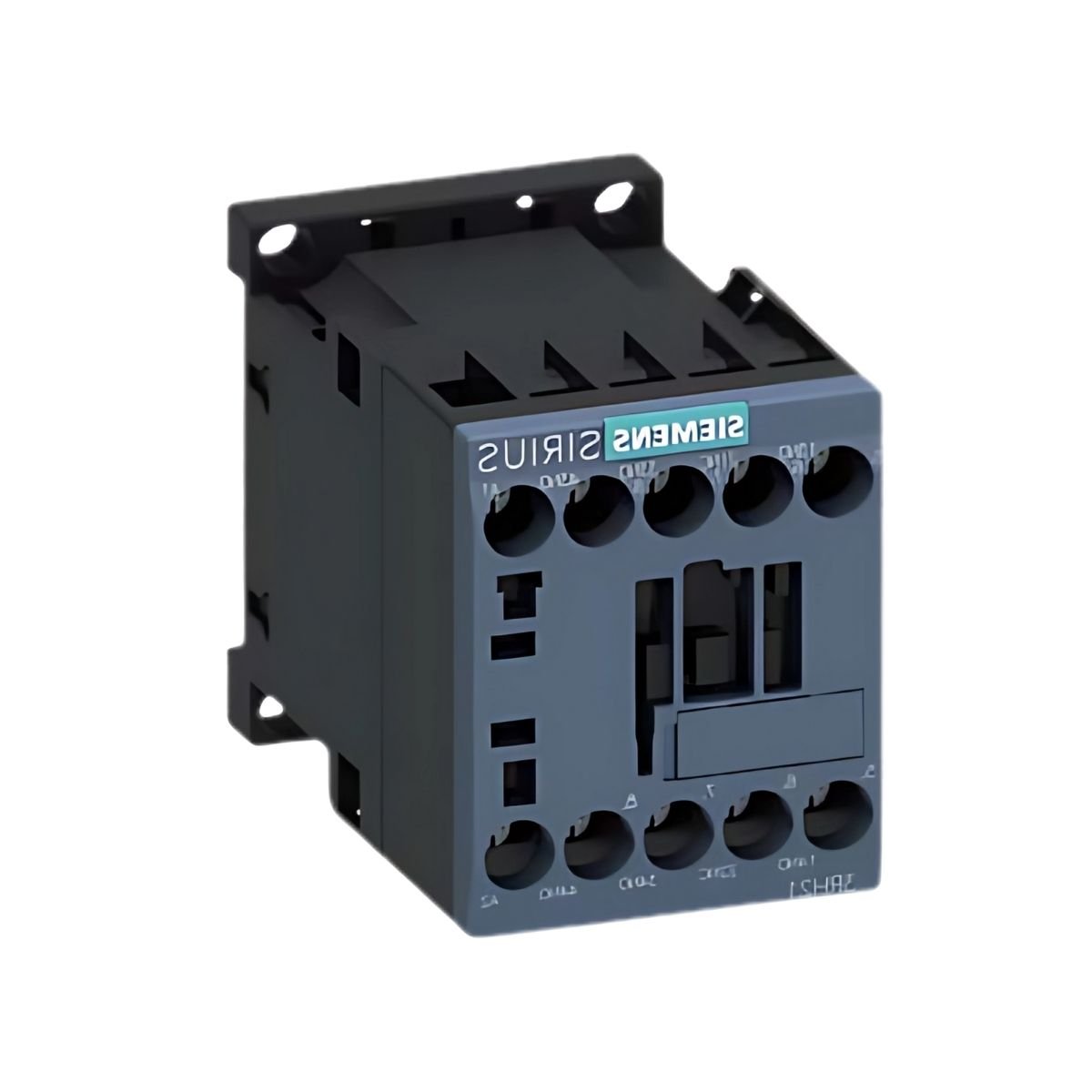

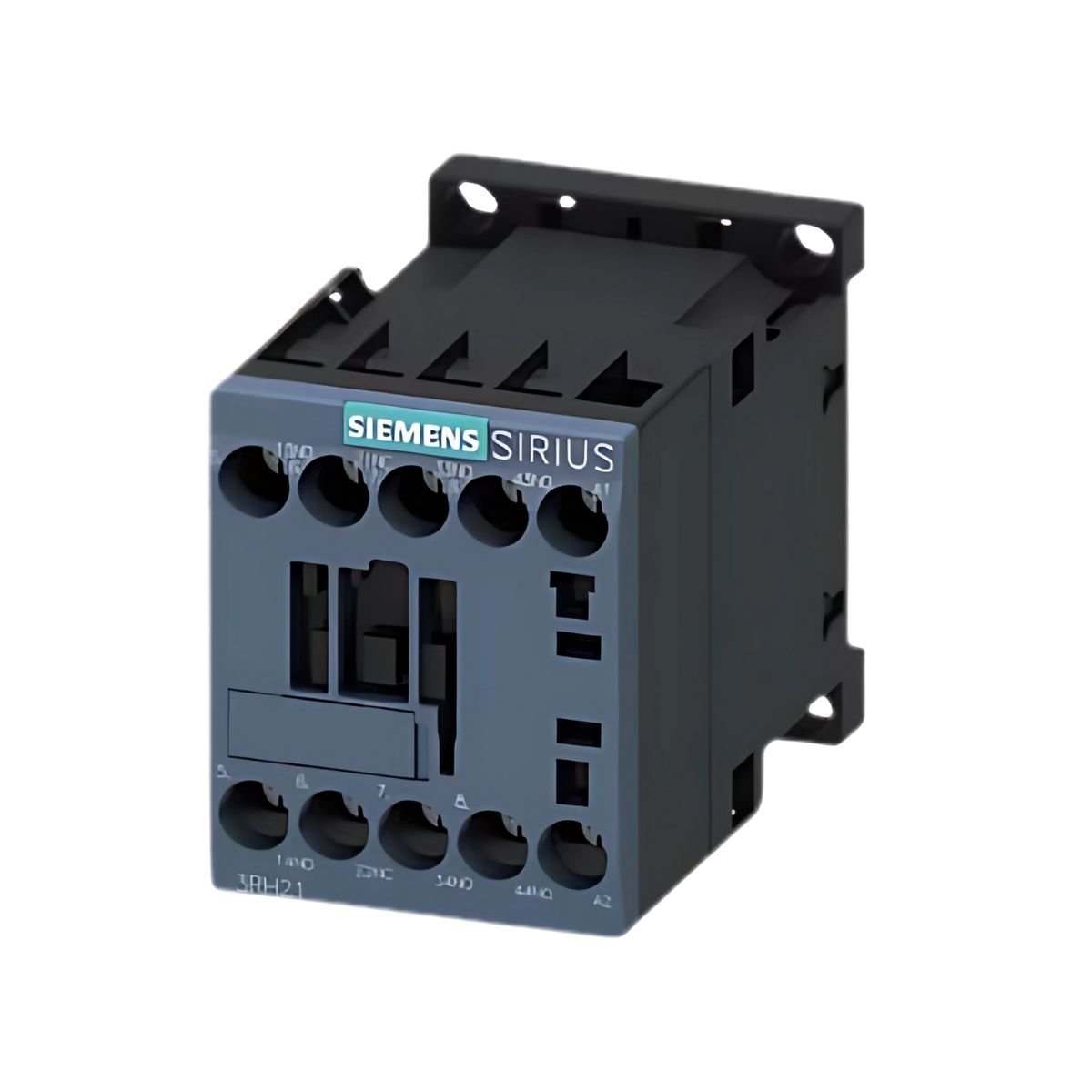

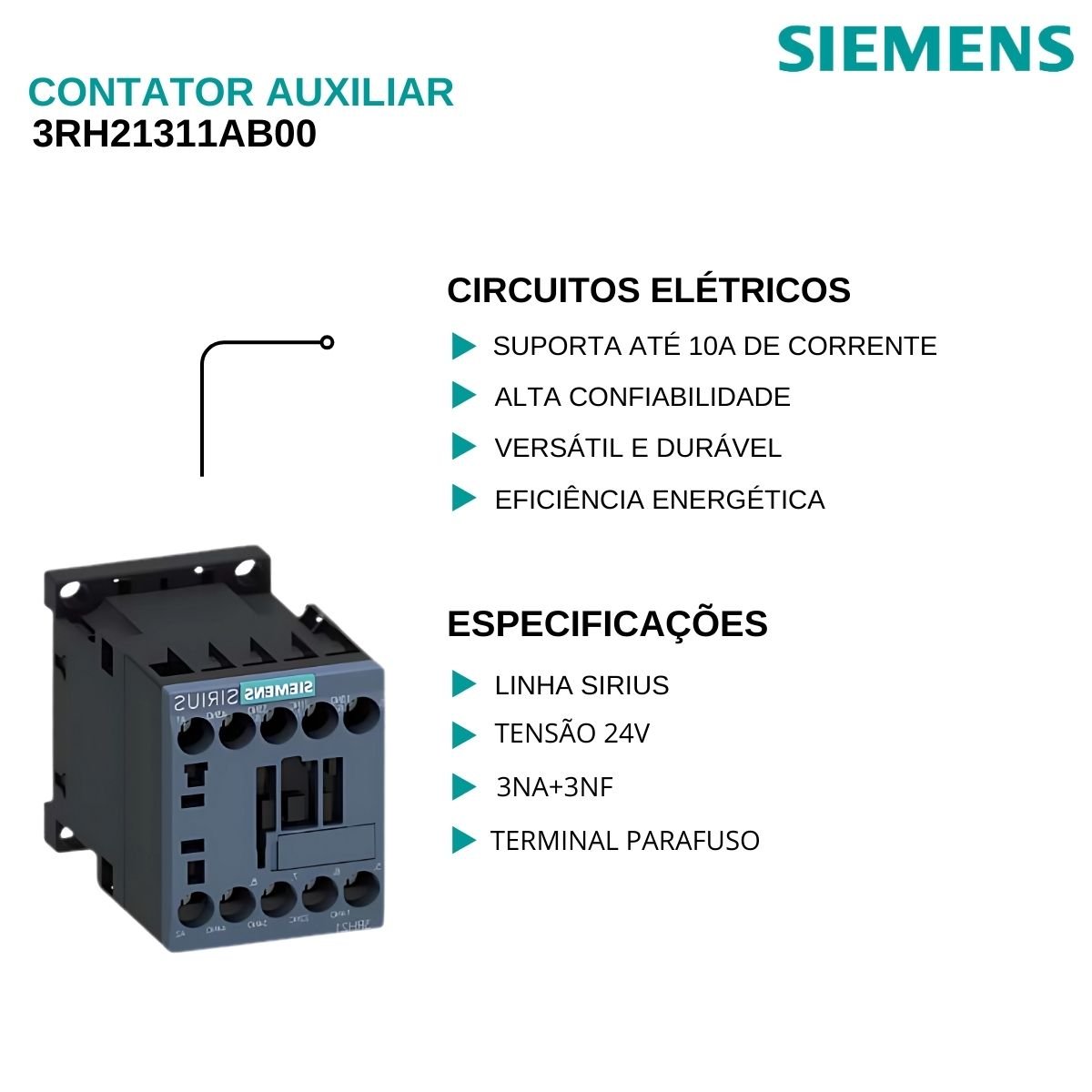

Contator Auxiliar 10A 24V 3Na+1Nf 50/60Hz 3RH21311AB00 - Siemens

ESPECIFICAÇÕES TÉCNICAS:

Marca: Siemens
Referência: 3Rh21311Ab00
Linha Fabr.: Sirius
Produto: Contator Auxiliar
Corrente(A): 10A
Tensão Bobina(V): 24V
Contato Auxiliar: 3Na+1Nf
Frequência(Hz): 50/60Hz
Conexão Elétrica: Terminal Parafuso
Fixação: Trilho/Parafuso
Marca do produto: SIRIUS
Designação do produto: Contator auxiliar
Designação de tipo de produto: 3RH2

Dados técnicos gerais
Tamanho do contator: S00
Interruptor auxiliar de extensão do produto: Sim
Perda de potência [W] para valor nominal da corrente sem corrente de carga compartilhar típico: 1,43W
Tensão de isolamento com grau de poluição 3 com valor nominal CA: 690 V
Grau de poluição: 3
Valor nominal da resistência à tensão de surto: 6 kV
Resistência ao choque no impulso retangular
- em CA 7,3g / 5 ms, 4,7g / 10 ms
Resistência ao choque com pulso senoidal
- em CA 11,4g / 5 ms, 7,3g / 10 ms
Vida útil mecânica (ciclos operacionais)
- do contator típico: 30.000.000
- do contator com adição otimizada eletronicamente
Bloco de interruptor auxiliar típico: 5.000.000
- do contator com bloco de interruptores auxiliares adicionado típico: 10 000 000
Código de referência de acordo com IEC 81346-2 K
Proibição de Substâncias (Data): 01/10/2009
Peso: 0,233 kg

Condições ambientais
Altitude de instalação a uma altura acima do nível do mar máximo: 2 000 m
Temperatura ambiente
- Durante a operação: -25 ... +60 °C
- Durante o armazenamento: -55 ... +80 °C
Umidade relativa mínima de: 10%
Umidade relativa a 55 °C de acordo com IEC 60068-2-30 máximo: 95%

Pegada ambiental
Declaração Ambiental do Produto (EPD): Sim
potencial de aquecimento global [CO2 eq] totaliza: 49,2 kg
potencial de aquecimento global [CO2 eq] durante a fabricação: 1,15 kg
potencial de aquecimento global [CO2 eq] durante a operação: 48,2 kg
potencial de aquecimento global [CO2 eq] após o fim da vida: -0,139 kg

Circuito principal
Frequência de comutação sem carga
- Em CA 10.000 1/h
- Em CD 10.000 1/h

Circuito de controle/Controle
Tipo de tensão da tensão de alimentação de controle: AC
Controlar a tensão de alimentação em CA
- Em 50 Hz valor nominal 24 V
- Em 60 Hz valor nominal 24 V
Frequência de tensão de alimentação de controle
- 1 valor nominal: 50 Hz
- 2 valor nominal: 60 Hz
Valor nominal da tensão de alimentação de controle do fator de faixa de operação de Bobina magnética em AC
- a 50 Hz: 0,8 ... 1,1
- a 60 Hz: 0,85 ... 1,1
Potência aparente de captação da bobina magnética em CA: 37 VA
Fator de potência indutivo com potência de fechamento da bobina: 0,8
poder de retenção aparente da bobina magnética em CA: 5,7 VA
fator de potência indutivo com potência de retenção da bobina: 0,25
Atraso de fechamento
- em CA: 8 ... 33 ms
Atraso de abertura
- em CA: 4 ... 15 ms
Tempo de arco 10 ... 15 ms

Circuito auxiliar
Número de contatos NF para contatos auxiliares: 1
- Contato instantâneo: 1
Número de contatos NA para contatos auxiliares: 3
- Contato instantâneo: 3
Número de identificação e letra para elementos de comutação 31 E
Corrente operacional em AC-12 máximo: 10 A
Corrente operacional em AC-15
- em 230 V valor nominal: 10 A
- em 400 V valor nominal: 3 A
- em 500 V valor nominal: 2 A
- em 690 V valor nominal: 1 A
Corrente operacional em 1 caminho de corrente em DC-12:
- em 24 V valor nominal 10 A
- em 110 V valor nominal: 3 A
- em 220 V valor nominal: 1 A
- em 440 V valor nominal: 0,3 A
- em 600 V valor nominal: 0,15 A
Corrente operacional com 2 caminhos de corrente em série no DC-12
- em 24 V valor nominal: 10 A
- em 60 V valor nominal: 10 A
- em 110 V valor nominal: 4 A
- em 220 V valor nominal: 2 A
- em 440 V valor nominal: 1,3 A
-em 600 V valor nominal: 0,65 A
Corrente operacional com 3 caminhos de corrente em série no DC-12
- em 24 V valor nominal: 10 A
- em 60 V valor nominal: 10 A
- em 110 V valor nominal: 10 A
- em 220 V valor nominal: 3,6 A
- em 440 V valor nominal: 2,5 A
- em 600 V valor nominal: 1,8 A
Frequência de operação em DC-12 máximo 1.000 1/h
Corrente operacional em 1 caminho de corrente em DC-13
- em 24 V valor nominal: 10 A
- em 110 V valor nominal: 1 A
- em 220 V valor nominal: 0,3 A
- em 440 V valor nominal: 0,14 A
- em 600 V valor nominal: 0,1 A

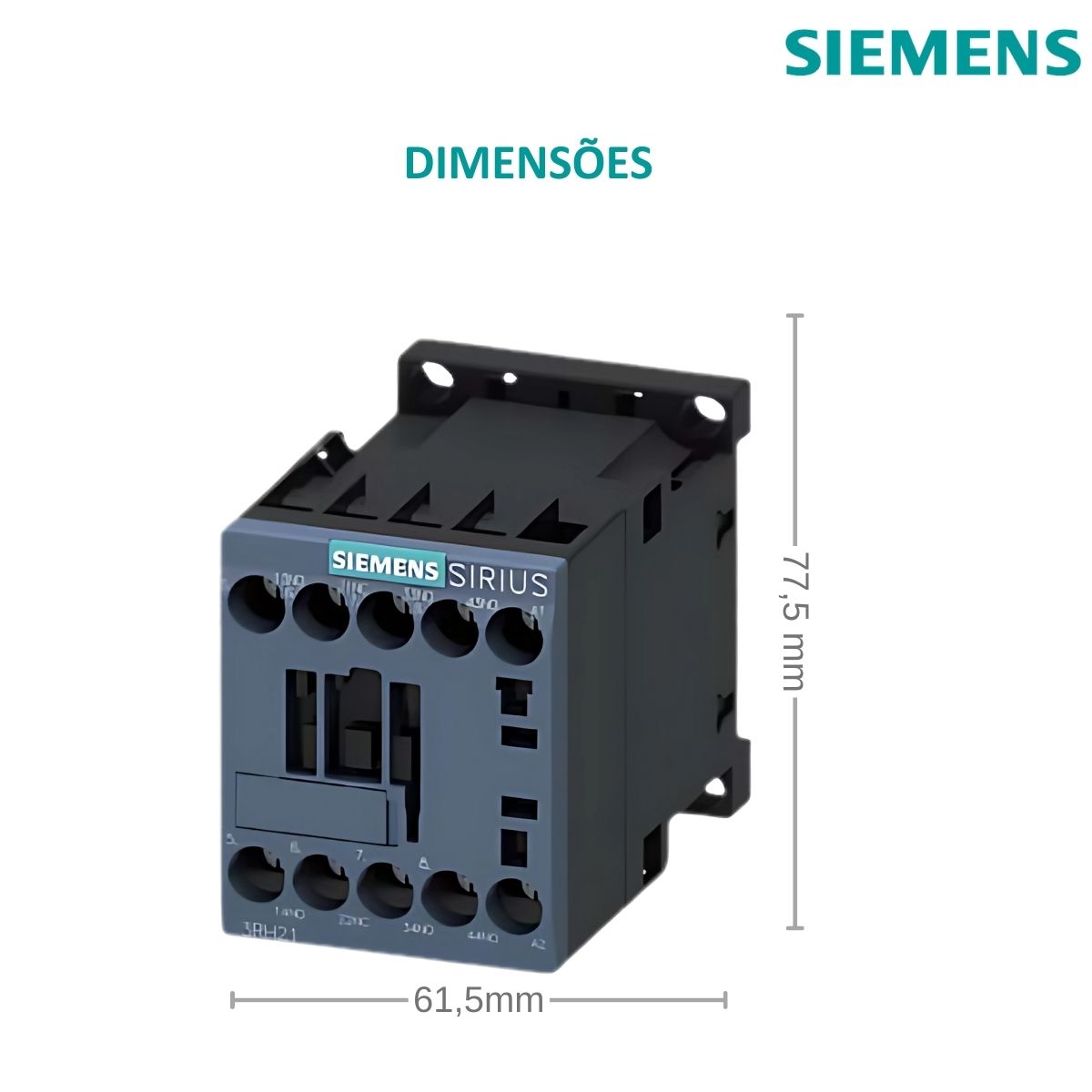

Profundidade: 73 mm
Espaçamento necessário
- Com montagem lado a lado
- Avança: 10 mm
- Acima de: 10 mm
- Para baixo: 10 mm
— Na lateral: 0 mm
- Para peças aterradas
- Avança: 10 mm
- Acima de: 10 mm
— Na lateral: 6 mm
- Para baixo: 10 mm
- Para peças energizadas:
- Avança: 10 mm
- acima de: 10 mm
- para baixo: 10 mm
— na lateral: 6 mm

Conexões/Terminais
Tipo de conexão elétrica para terminais tipo parafuso do circuito auxiliar e de controle
Tipo de seções transversais de condutores conectáveis
- Para contatos auxiliares
— Sólido ou trançado 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— Trançado fino com processamento final do núcleo 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
- Para cabos AWG para contatos auxiliares 2x (20 ... 16), 2x (18 ... 14), 2x 12
Dados relacionados à segurança
Função do produto
- Operação acionada positivamente de acordo com IEC 60947-5-1: Sim
- Adequado para função de segurança: Sim
Adequação para uso desligamento relacionado à segurança DESLIGADO: Sim
Vida útil máxima: 20 a
Proporção de falhas perigosas:
- Com baixa taxa de demanda conforme SN 31920: 40%
- Com alta taxa de demanda conforme SN 31920: 73%
