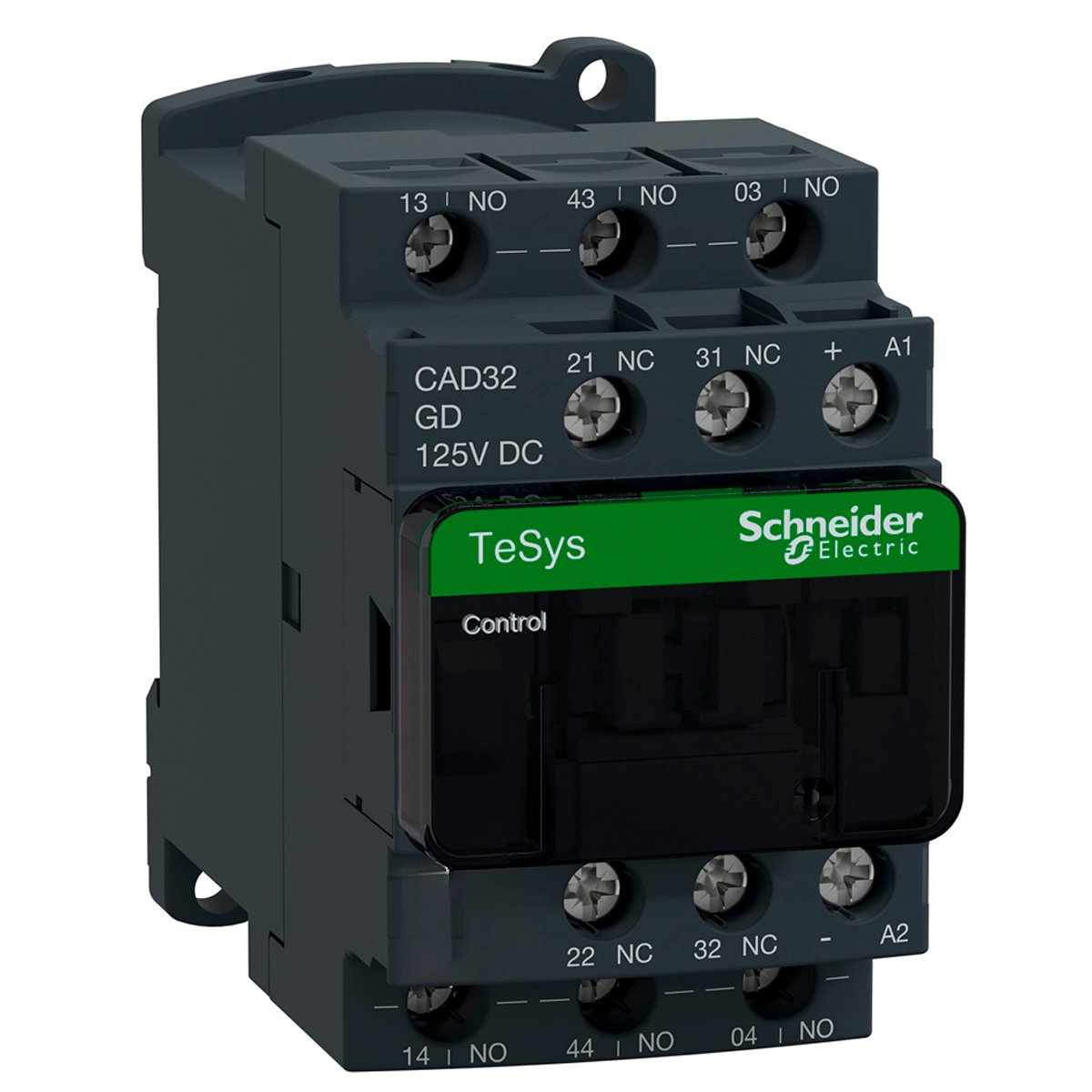

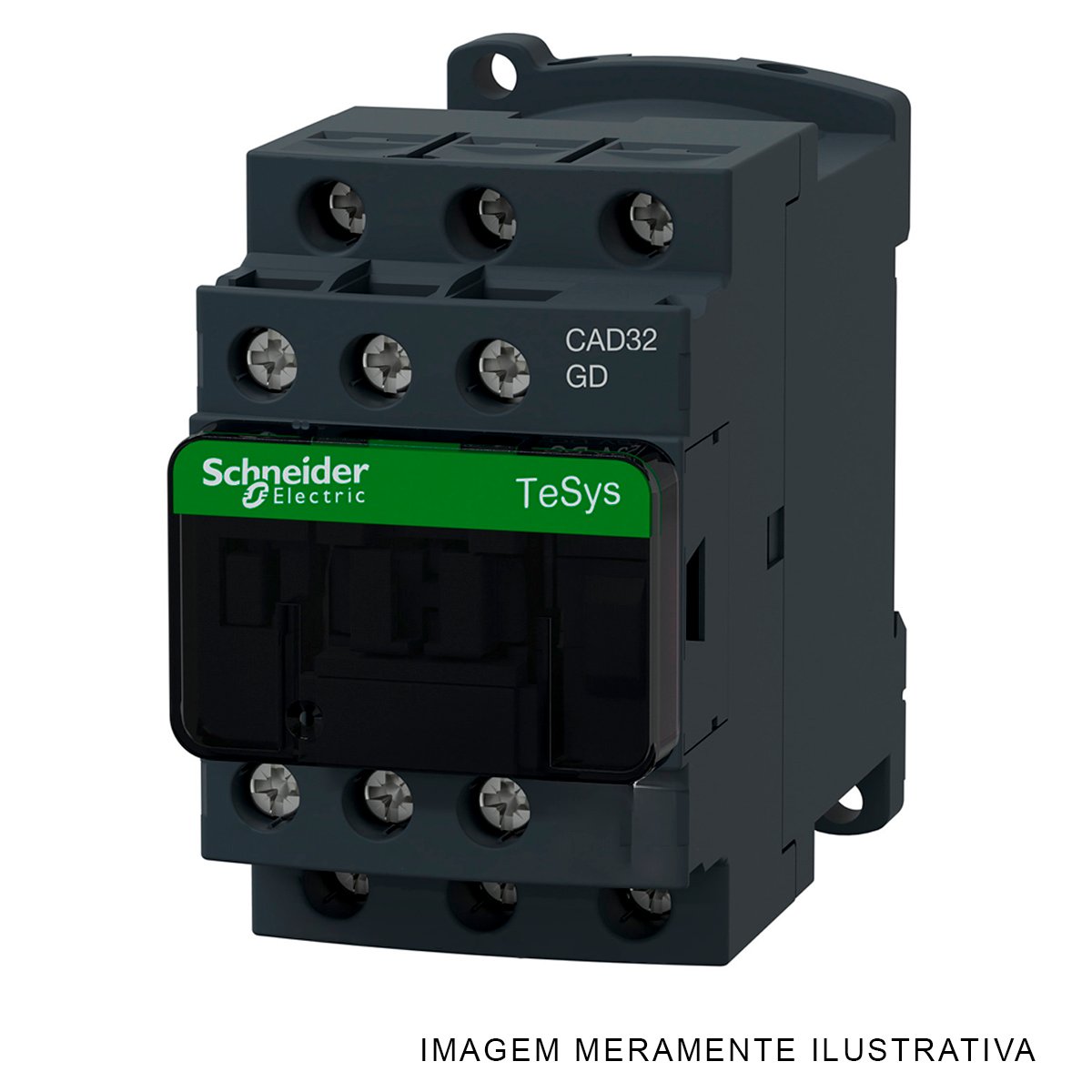

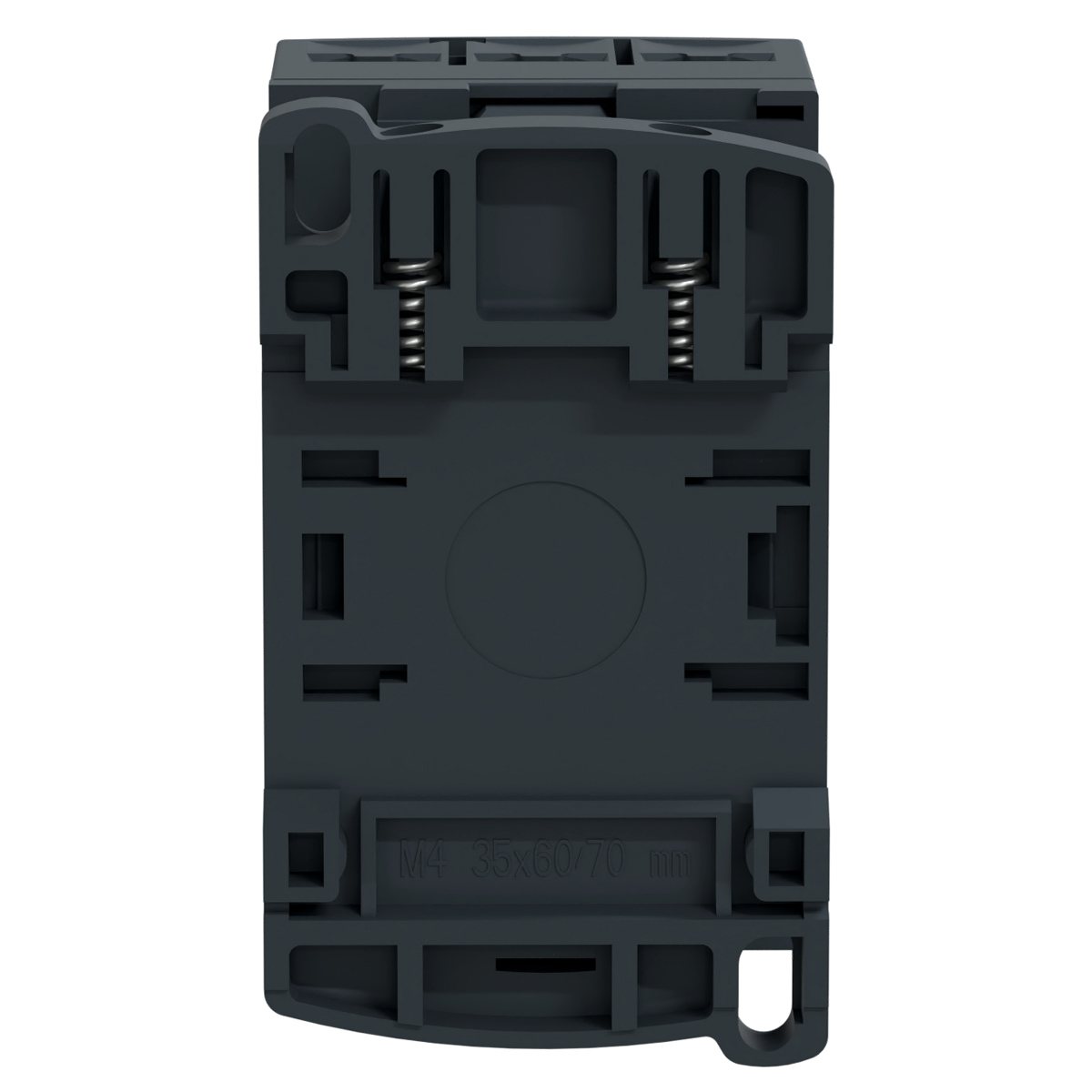

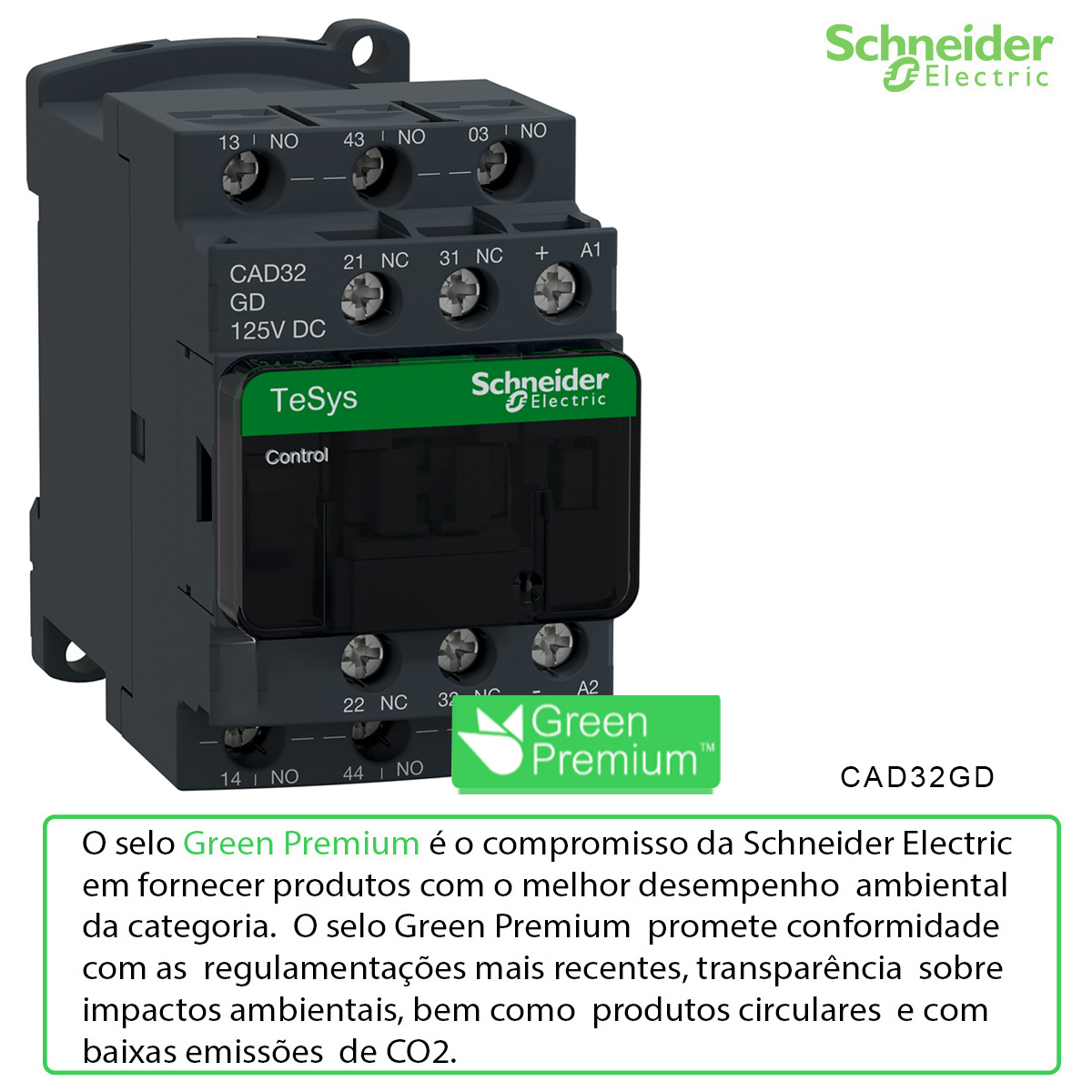

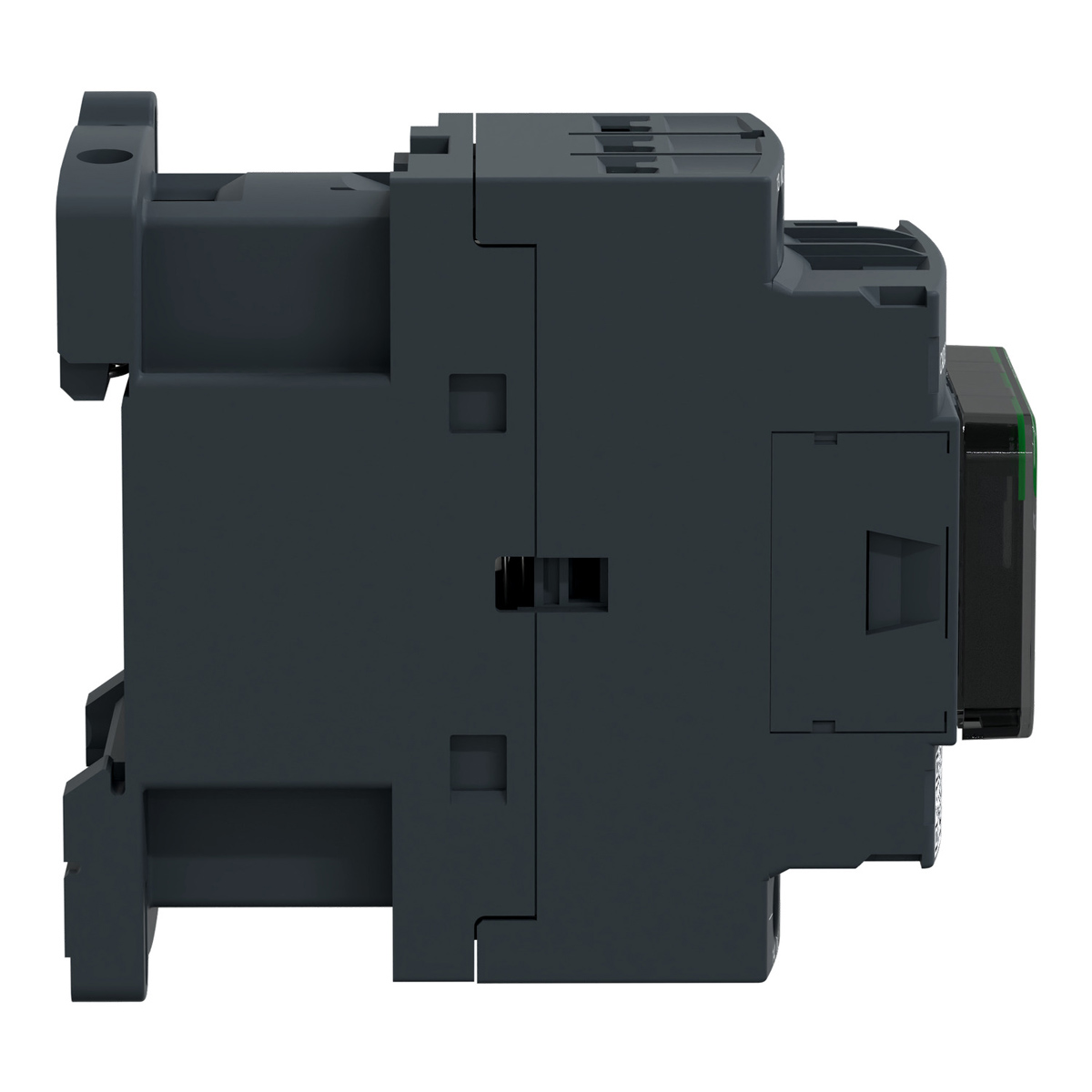

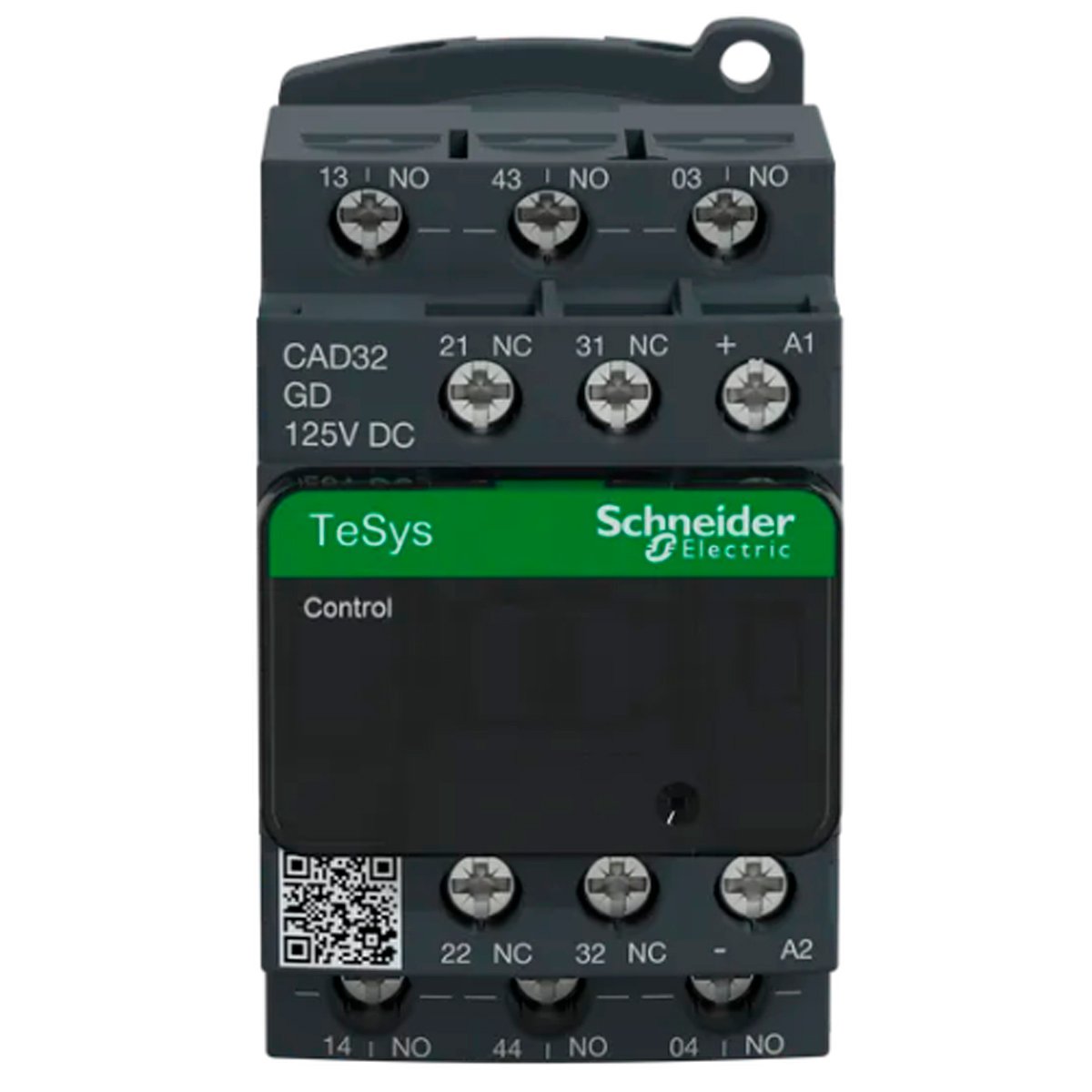

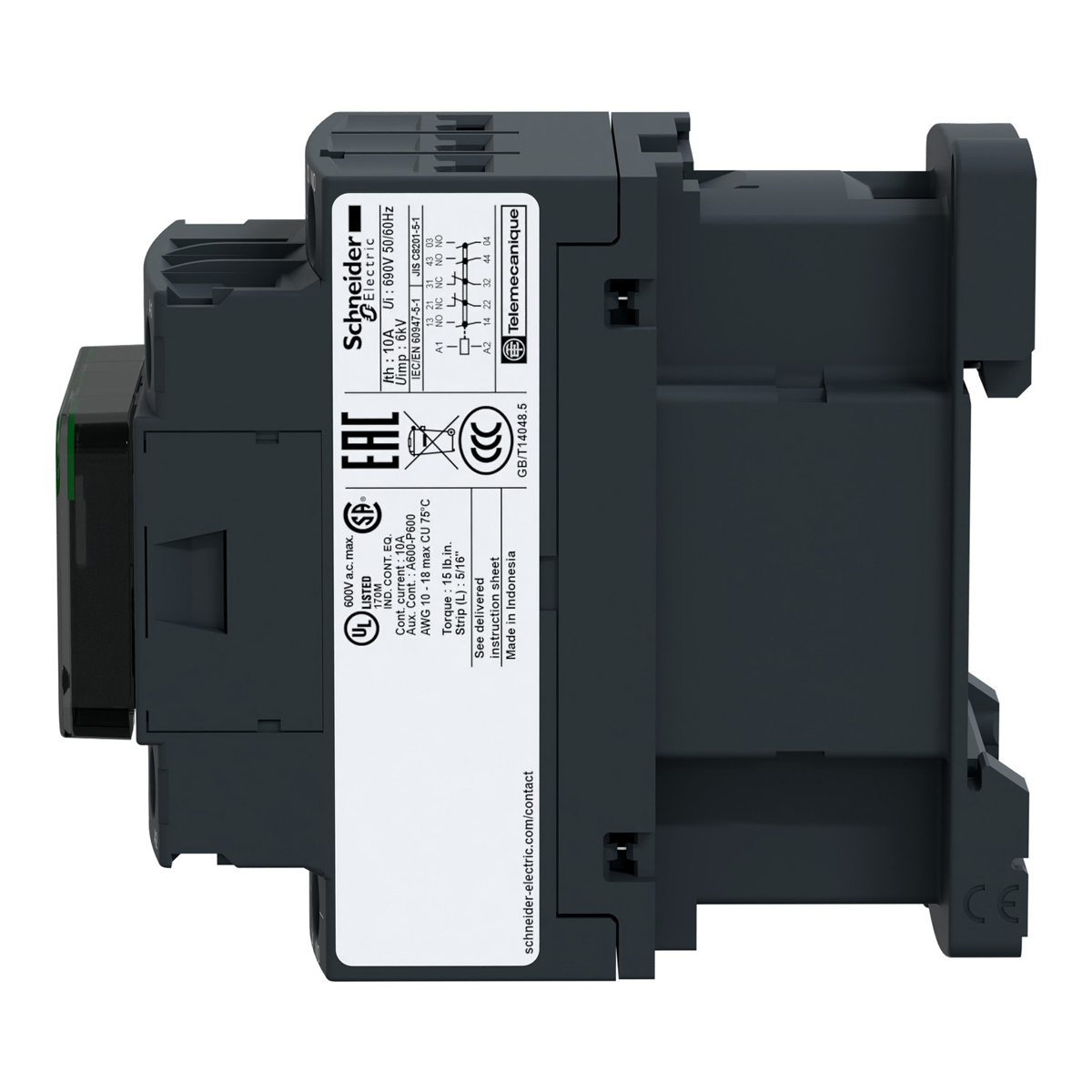

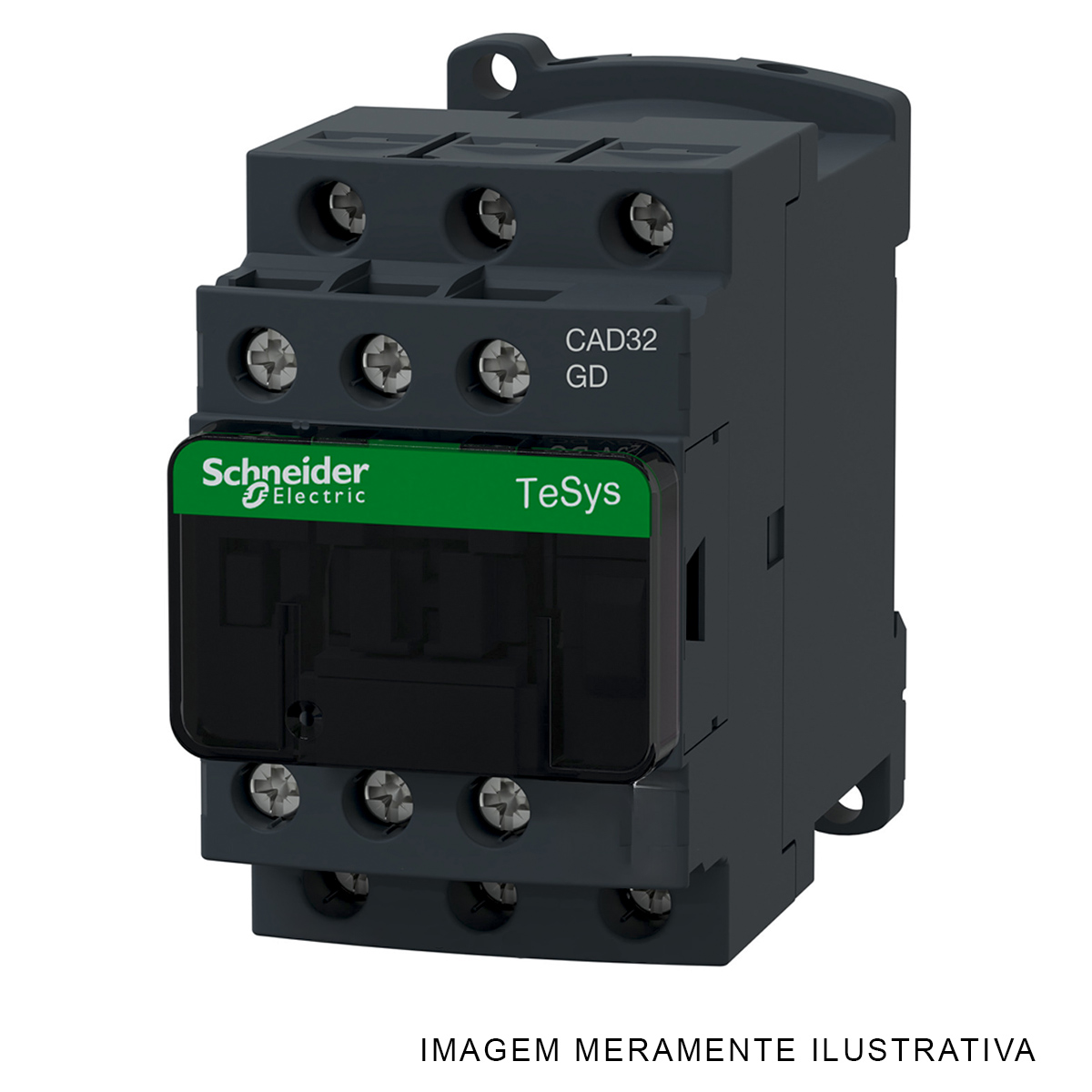

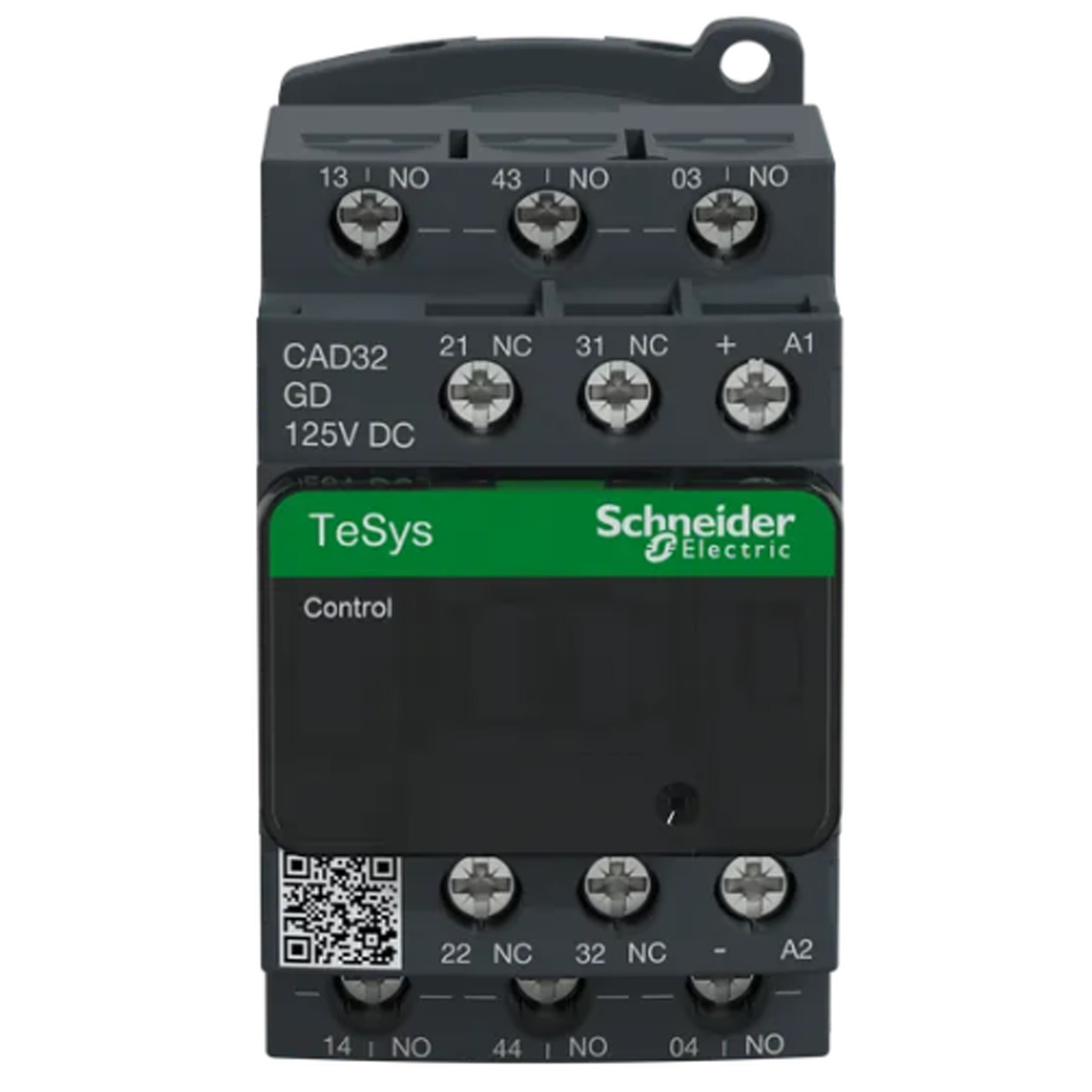

Contator Auxiliar 10A 3Na+2Nf 120Vcc Tesys D CAD32GD - Schneider Eletric
Com mais de 180 anos inovando e fazendo história, a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Contator Auxiliar Tesys D CAD32GD, você aproveita o que tem de melhor da nossa tecnologia.
CARACTERÍSTICAS:
Contator auxiliar TeSys Deca, 5 contatos (3NA + 2NF), 10A/690V, para controle de cargas eletromagnéticas AC-15/DC-13. Fornece um circuito de controle de 125V CC sem consumo de inrush e equipado com um dispositivo de supressão de surto, conexão por terminais de grampo de parafuso.
Para altas taxas de operação de até 180 ciclos/min e temperatura ambiente -40/+60°C, obtém alta confiabilidade e durabilidade. Compacto (largura 45mm), para encaixe em trilho DIN 35mm ou fixação por parafuso. Certificação multipadrões (IEC, UL, CSA, CCC, EAC, Marine), produto Green Premium (RoHS/REACh).
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: CAD32GD
ESPECIFICAÇÕES TÉCNICAS:
Marca: Schneider
Referência: Cad32Gd
Linha Fabr.: Tesys D
Produto: Contator Auxiliar
Corrente(A): 10A
Tensão Bobina(V): 125Vcc
Contato Auxiliar: 3Na+2Nf
Conexão Elétrica: Terminal Parafuso
Fixação: Trilho/Parafuso
Linha:
- TeSys
- TeSys Deca
Nome do produto: TeSys CAD
Tipo de produto ou componente: Relé de controle
Nome abreviado do dispositivo: CAD
Aplicação do contator: Circuito de controle
Complementar:
Categoria de uso:
- CC-13
- CA-14
- CA-15
Composição de contatos de polos: 3 NA + 2 NF
Tensão de operação nominal: <= 690 V CA 25...400 Hz
Tipo do circuito de controle: CC padrão
Tensão de circuito de controle: 125 V CC
Tensão nominal suportável de impulso: 6 kV conforme IEC 60947
Corrente térmica ao ar livre convencional: 10 A (at 60 °C)
Capacidade de fechamento nominal Irms:
- 140 A CA para IEC 60947-5-1
- 250 A CC para IEC 60947-5-1
Corrente nominal de curta duração admissível:
- 100 A - 1 s
- 120 A - 500 ms
- 140 A - 100 ms
Classificação do fusível associado: 10 A gG conforme o IEC 60947-5-1
Tensão de isolamento nominal:
- 600 V UL certificado
- 600 V CSA certificado
- 690 V para IEC 60947-5-1
Suporte de montagem:
- Calha
- Placa
Conexões - terminais:
- Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Sem ponta do cabo
- Terminais de parafuso 2 cabo(s)1…4 mm²Flexível Sem ponta do cabo
- Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Com ponta do cabo
- Terminais de parafuso 2 cabo(s)1…2,5 mm²Flexível Com ponta do cabo
- Terminais de parafuso 1 cabo(s)1…4 mm²Sólido Sem ponta do cabo
- Terminais de parafuso 2 cabo(s)1…4 mm²Sólido Sem ponta do cabo
Torque de aperto:
- 1,2 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 2
- 1,2 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm
- 1,2 N.m - ligar Terminais de parafuso - com chave de fenda Pozidriv n 2
Limites de tensão de circuito de controle:
- 0,1...0,25 Uc -40…70 °C saída CC
- 0,7...1,25 Uc -40…60 °C funcionamento CC
- 1...1.25 Uc 60…70 °C funcionamento CC
Tempo de operação:
- 53...72 ms energização da bobina e fecho NA
- 16...24 ms desenergização da bobina e abertura NA
- 47...63 ms energização da bobina e abertura NF
- 15...25 ms desenergização da bobina e fecho NF
Durabilidade mecânica: 30 Mciclos
Máxima operação rate: 180 cic/mn
Constante temporal: 28 ms
Potência de irrupção em W: 5,4 W 20 °C)
Consumo de potência de manutenção em W: 5,4 W a 20 °C
Tensão de comutação mínima: 17 V
Corrente de comutação mínima: 5 mA
Tempo não sobreposto:
- 1,5 ms na energização entre contato NA e NF
- 1,5 ms na desenergização entre contato NA e NF
Resistência de isolamento: > 10 MOhm
Robustez mecânica: Choques relé de controle aberto:
- 10 Gn para 11 ms conforme IEC 60068-2-27
- Choques relé de controle fechado: 15 Gn para 11 ms conforme IEC 60068-2-27
- Vibrações relé de controle aberto: 2 Gn, 5...300 Hz conforme IEC 60068-2-6
- Vibrações relé de controle fechado: 4 Gn, 5...300 Hz conforme IEC 60068-2-6
Altura: 77 mm
Largura: 45 mm
Profundidade: 93 mm
Peso líquido: 0,58 kg
Meio ambiente:
Normas:
- EN/IEC 60947-5-1
- GB/T 14048.5
- UL 60947-5-1
- CSA C22.2 No 60947-5-1
- JIS C8201-5-1
Certificações do produto:
- CB
- CCC
- UL
- CSA
- EAC
- CE
- UKCA
Grau de proteção IP: IP2x face frontal para VDE 0106
Tratamento de proteção: TH conforme IEC 60068
Temperatura ambiente do ar para funcionamento:
- -40…60 °C
- 60…70 °C com degradação
Temperatura ambiente para armazenamento: -60…80 °C
Altitude de funcionamento: 0...3000 m
