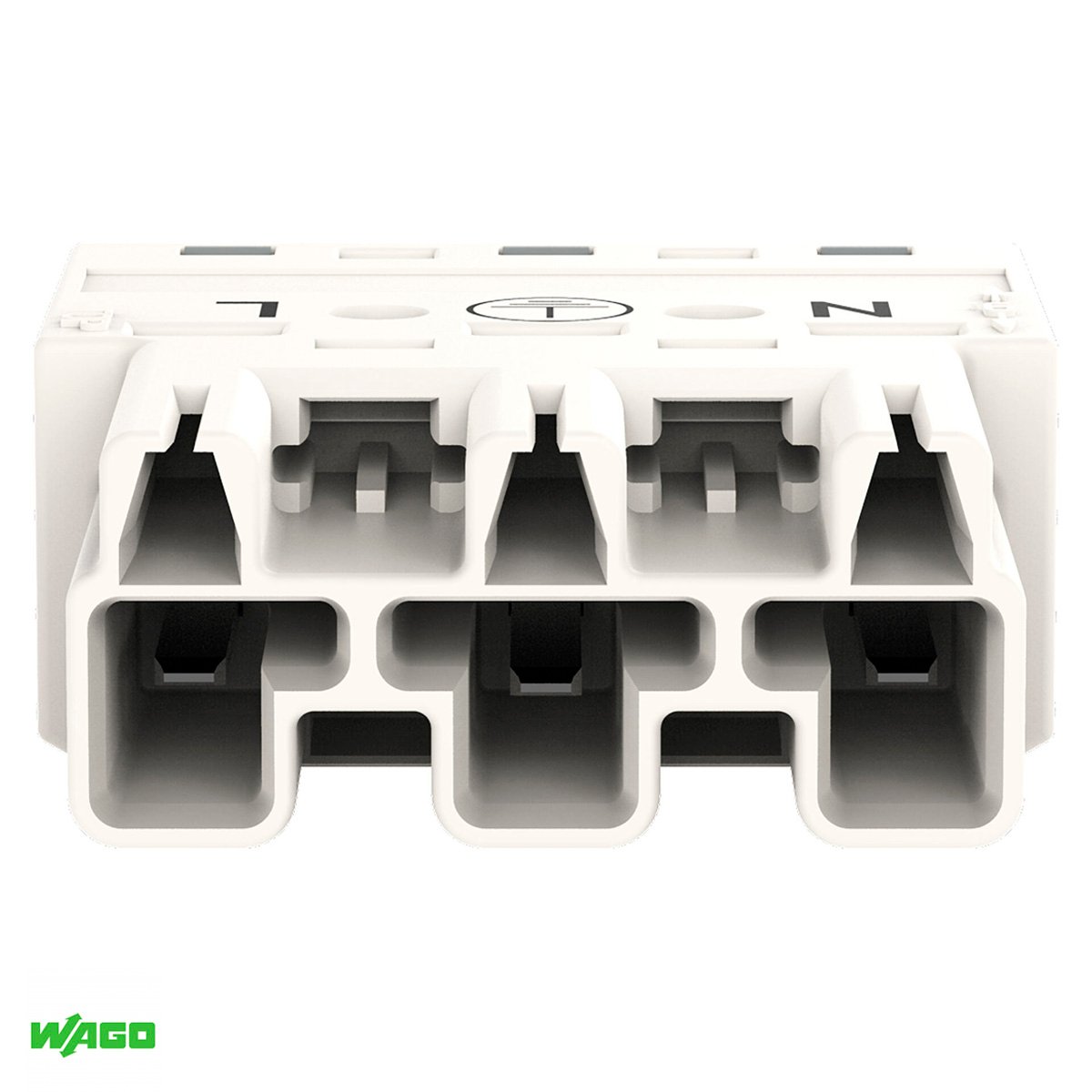

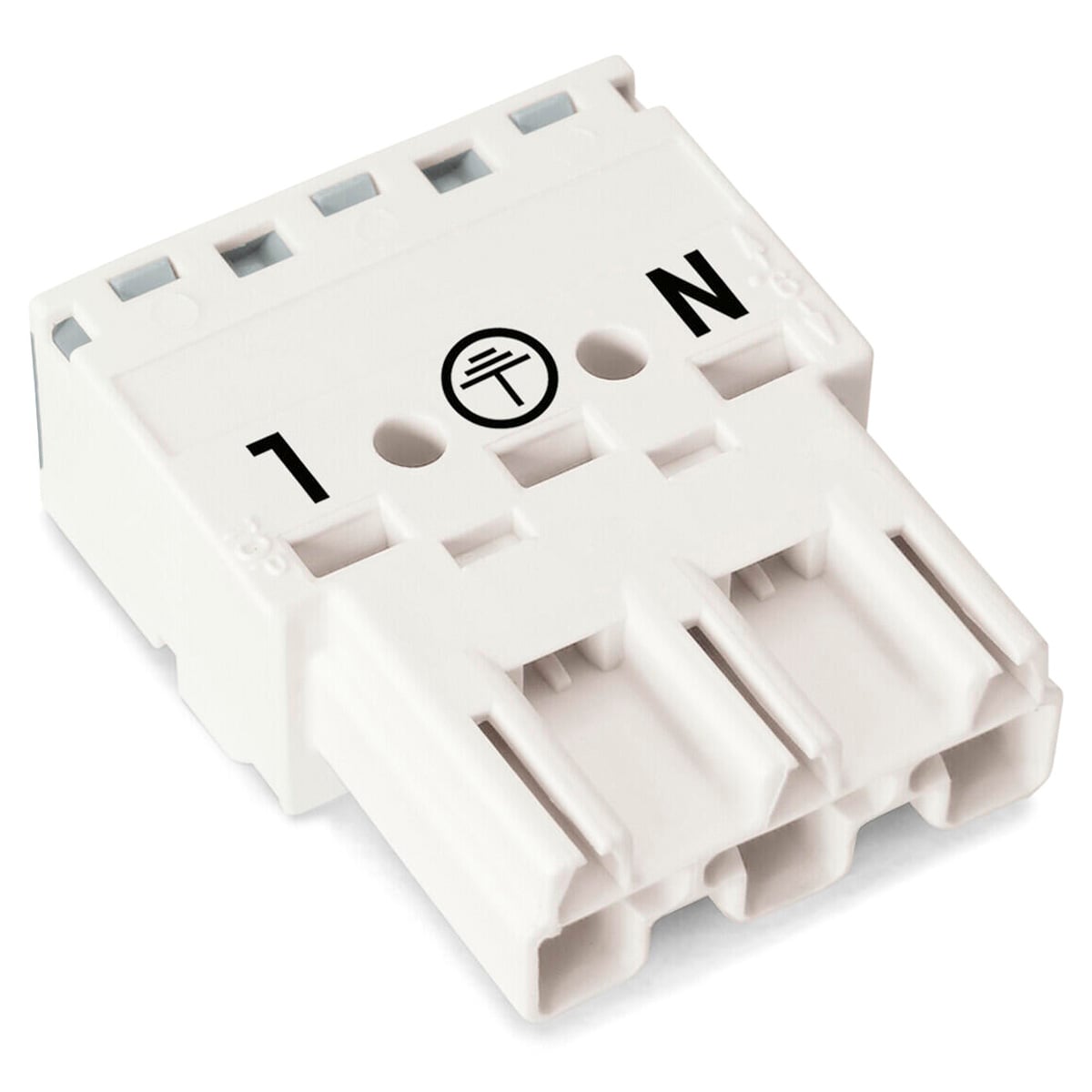

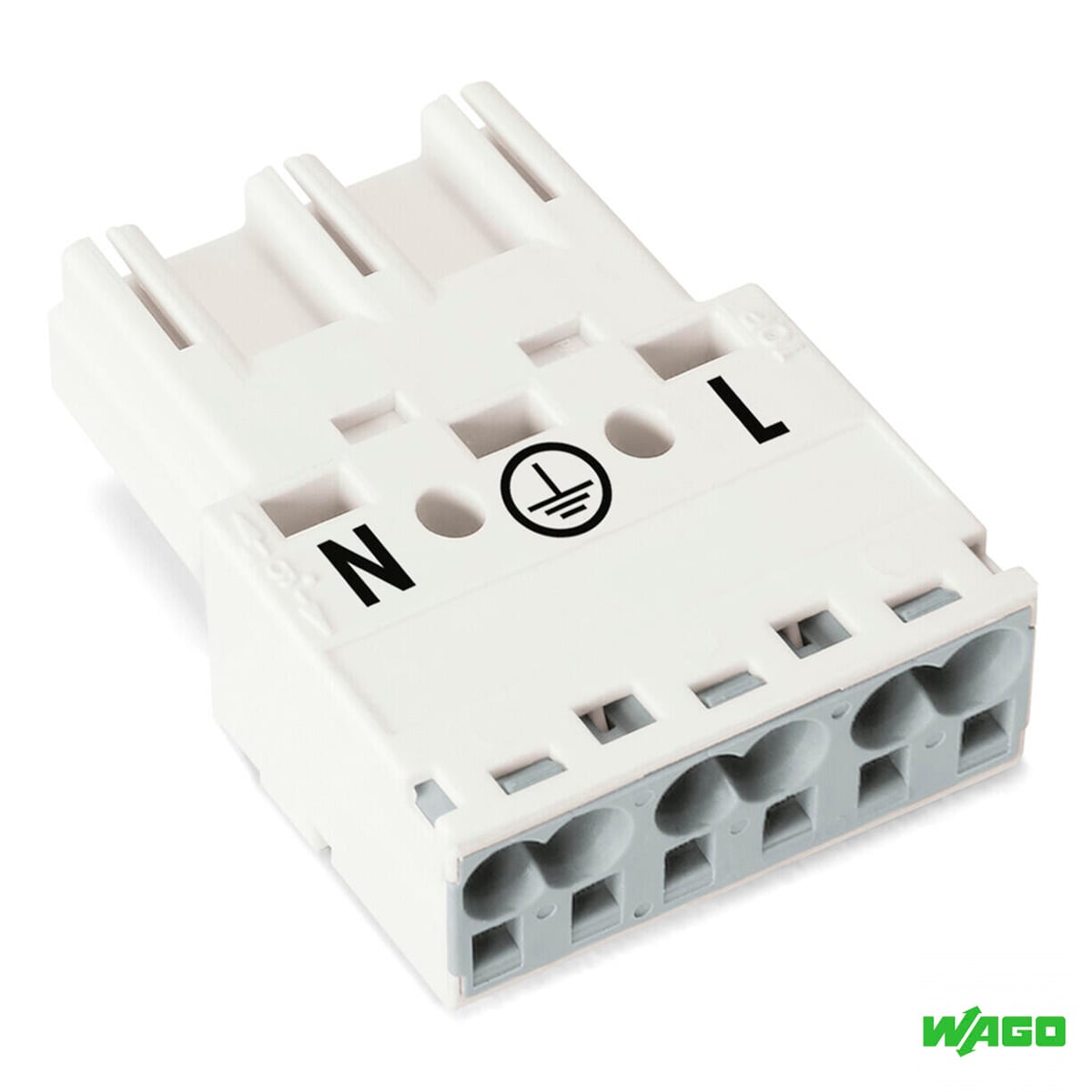

Conector Elétrico Plugável Macho Poliamida Branco 3 Polos 4,00Mm 770-233 Wago
Com mais de 70 anos de história, a Wago é uma empresa que se consolidou e especializou no mercado de soluções para automação, desenvolvendo a tecnologia de conexão sem parafusos, ou seja, conexão por pressão à mola, que em sua visão, seria melhor sucedida, mais econômica e segura. Venha garantir o seu Conector Elétrico Plugável Macho Poliamida Branco 3 Polos 4,00Mm 770-233, solucionando suas necessidades automotivas.
CARACTERÍSTICAS:
Os conectores de instalação plugáveis ââcom tecnologia de conexão por pressão de mola funcionam inteiramente sem conexões aparafusadas. Eles permitem uma instalação rápida, eficiente e sem erros em inúmeras utilizações possíveis.
Para maior proteção nas instalações elétricas, o conector de instalação plugável é equipado com proteção mecânica contra erros de acoplamento. O conector de instalação conectável oferece proteção à prova de toque com componentes energizados de acordo com o tipo de proteção IP20 (Quando acoplado e fixado com uma caixa de alívio de tensão: IP2xC (Esses conectores compactos não foram projetados para uso em áreas abertas e de fácil acesso!)).
Graças à codificação de cores e à codificação mecânica A dos conectores de instalação conectáveis ââWINSTA® MIDI, você pode distinguir claramente diferentes circuitos. Parâmetros importantes na seleção de um conector de instalação conectável são a corrente e a tensão nominais: Eles fornecem informações sobre possíveis domínios de uso e aplicações.
Este produto tem uma corrente nominal de 25 A – portanto, é adequado para cargas potentes. Nossa linha de produtos WINSTA® MIDI oferece máxima flexibilidade para a instalação de aplicações.
Com sua tecnologia de conexão de pressão de mola Push-in CAGE CLAMP®, ele consegue uma instalação sem erros e economiza tempo e oferece flexibilidade para atender a todos os requisitos de instalação.
- A proteção contra acasalamentos incorretos elimina erros
- Circuitos simples
- Com codificação A para um grande número de usos
- Instalação flexível para economizar espaço
- Instalação e comissionamento convenientes
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 30 Dias.
Código Fabricante: 770-233
ESPECIFICAÇÕES TÉCNICAS:
Marca: Wago
Linha: Topjobs
Referência: 770-233
Produto: Conector Elétrico
Tipo: Plugável
Modelo: Macho
Material: Poliamida
Cor: Branco
Vias: 3 Polos
Seção Cabo: 4,00Mm
Corrente(A): 23A
Tensão(V): 250V
Cor da capa: Cinza
Grupo de material: I
Classe de inflamabilidade de acordo com a UL94: V0
Material da mola de fixação: Mola de aço cromo níquel (CrNi)
Material de contato: Cobre ou liga de cobre (com superfície tratada)
Superfície de contato: estanhado
Carga de fogo: 0,195MJ
Peso: 9,9g
Aplicação: Aplicações gerais da rede
Codificação: A
Codificação variável: Sim
Identificação: N â L
Potential marking: N â L
Força de junção de uma conexão plugin: aprox. 20 ... 70 N (dependendo do número de polos)
Força de retenção de uma conexão plugin quando travado: > 80N
Força incomparável de uma conexão plugin quando destravado: aprox. 20 ... 70N (dependendo do número de polos)
Número de ciclos de correspondência: 200, sem carga resistiva
Grau de proteção: IP20; Quando acoplados e fixados com uma caixa de alívio de tensão: IP2xC (Estes conectores compactos não são projetados para uso em áreas abertas e de fácil acesso!)

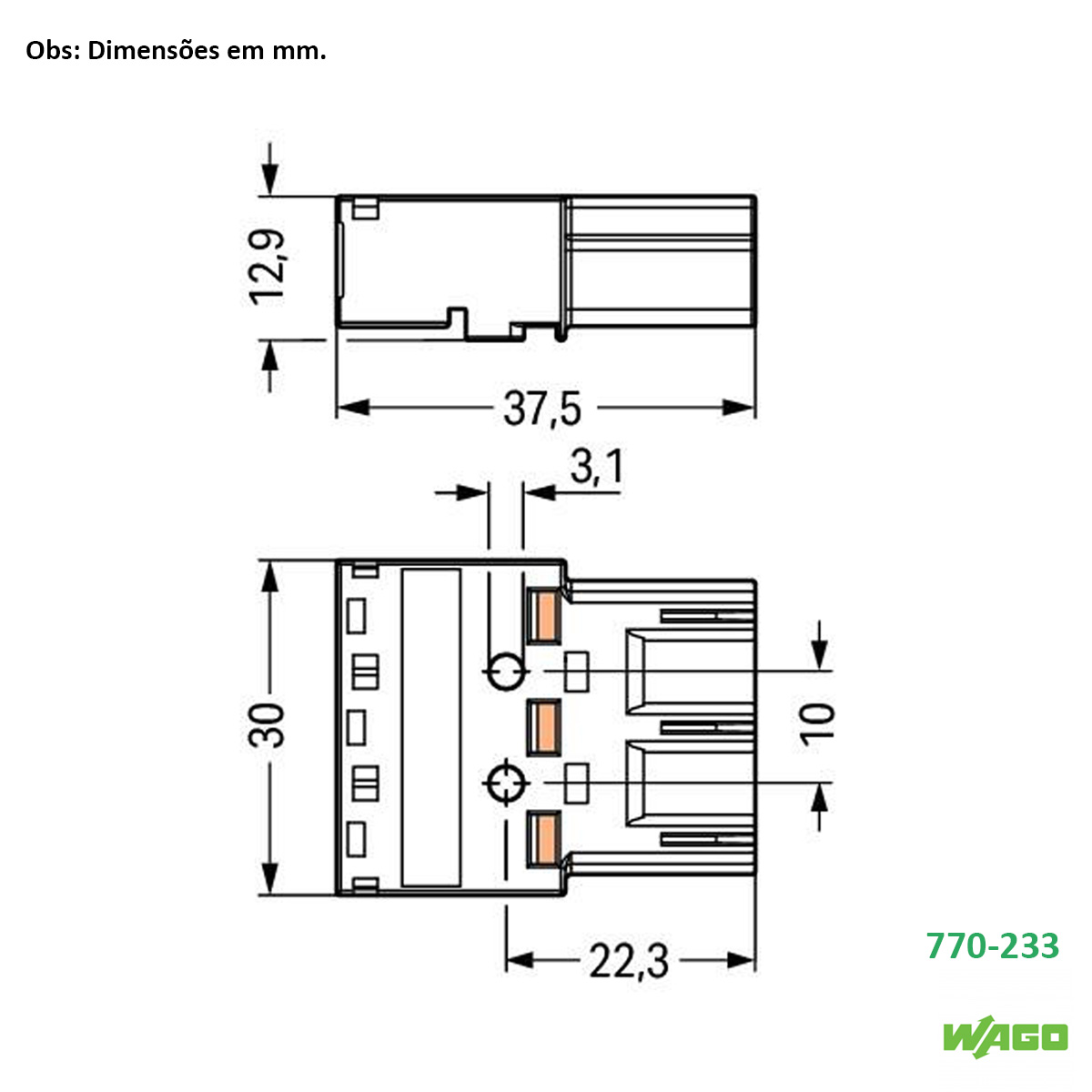

Espaçamento entre pinos: 10 mm / 0.394 polegadas
Largura: 30 mm / 1.181 polegadas
Altura: 12,9 mm / 0.508 polegadas
Profundidade: 37,5 mm / 1.476 polegadas
Tipo de contato (conector plugável): Conector macho/plugue
Conector (tipo de conexão): para cabos
Proteção contra erros de conexão: Sim
Alavanca de travamento: Pode ser adaptado
Travamento de conexão plugin: alavanca de travamento
Note on locking system: Todos os conectores para instalações montadas (versões de encaixe para acessórios de iluminação ou dispositivos, todos os tipos de PCBs e conectores de distribuição) são equipados de fábrica com alavancas de travamento, a fim de garantir que conectores e soquetes sejam travados com segurança. Alavancas de travamento adicionais são necessárias somente para "conexões flutuantes" (macho/fêmea).
Número total de potenciais: 3
Função de aterramento: Contato terra precedente
Tecnologia de conexão: Push-in CAGE CLAMP®
Tipo de atuação: Ferramenta de operação Push-in
Seção nominal: 4 mm² / 12 AWG
Condutor sólido: 0,5 … 4 mm² / 20 … 12 AWG
Condutor sólido; terminação push-in: 1,5 … 4 mm² / 16 … 12 AWG
Condutor flexível: 0,5 … 2,5 mm² / 20 … 14 AWG
Condutor flexível: 0,5 … 4 mm² / 20 … 12 AWG
Condutor de fios finos; com ponteira isolada: 0,25 … 1,5 mm² / 20 … 16 AWG
Condutor de fios finos; com ponteira não isolada: 0,25 … 2,5 mm² / 20 … 14 AWG
Condutor de fios finos; com virola; terminação push-in 1,5 mm² / 16 AWG
Comprimento do desencape: 9 mm / 0.35 polegadas
Direção da entrada do condutor para a direção correspondente: 0°
Temperatura de processamento: -5 … +40 °C
Temperatura operacional contínua: -35 … +85 °C
Nota sobre a temperatura de operação contínua: Partes de isolamento para temperaturas ≤ 105°C
