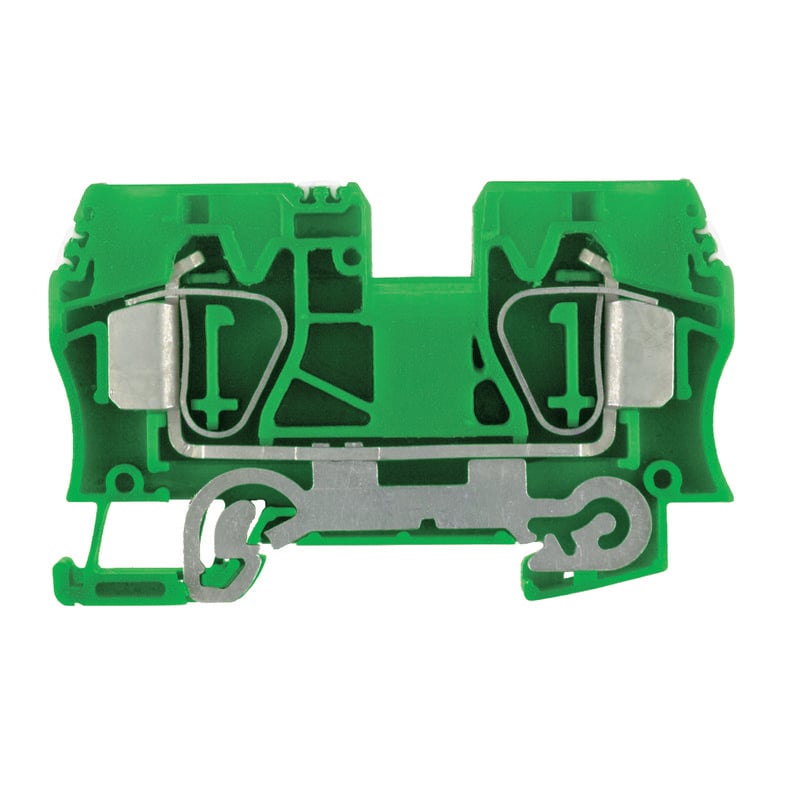

Conector De Passagem Zpe 10 1200a Verde E amarelo Weidmuller Conexel
A Conexel é a fabricante lider no mercado, por produzirem produtos com a mais alta tecnologia. Tendo assim por objetivo oferecer aos seus consumidores produtos de qualidade, respeitando todas as normas e atendendo sempre suas necessidades.
CARACTERÍSTICAS:
Conexão de mola com tecnologia de grampo de tensão
A tecnologia de grampo de tensão é um sistema de contato universal para todos os tipos de conexão de condutor comum
ESPECIFICAÇÕES TÉCNICAS:
Marca: Conexel
Produto: Conector
Modelo: Zpe 10
Material: Wemid
Cor: Verde amarelo
Classificação de inflamabilidade UL 94: V-0
Número de terminais semelhantes: 1
Lados abertos: direito
Tipo de montagem: Snap-on
Seção transversal do fio máx. (CSA): 6 AWG
Seção transversal do fio mín. (CSA): 16 AWG
Corrente nominal de curta duração: 1200 A (10 mm²)
Seção transversal nominal: 10 mm²
Tensão nominal para terminal adjacente: 800 V
Padrões: IEC 60947-7-2
Resistência de volume de acordo com IEC 60947-7-x: 0,56 mΩ
Tensão suportável de impulso nominal para terminal adjacente: 8 kV
Perda de energia de acordo com IEC 60947-7-x: 1,82 W
Gravidade da poluição: 3
Especificações do sistema:
Versão: Conexão de grampo de tensão, com conexão PE, uma extremidade sem conector
Placa de cobertura final necessária: sim
Número de níveis: 1
Número de pontos de fixação por nível: 2
Níveis interconectados internamente: Não
Conexão PE: sim
Rail: TS 35
Função PE: sim
Função PEN: sim
Temperaturas:
Temperatura de armazenamento: -25 ° C/55 ° C
Temp. De operação contínua, mín.: -50 ° C
Temp. De operação contínua, máx.: 120 ° C
Condutores para fixação:
Tamanho da lâmina: 1,0 x 5,5 mm
Faixa de fixação, máx.: 16 mm²
Faixa de fixação, mín.: 1,31 mm²
Seção transversal de conexão, trançado, máx.: 16 mm²
Seção transversal de conexão, trançada, mín.: 1,5 mm²
Direção de conexão: principal
Calibre para IEC 60947-1: A6
Número de conexões: 2
Comprimento de decapagem: 18 mm
Tipo de conexão: Conexão de grampo de tensão
Seção transversal de conexão de fio AWG, máx.: AWG 6
Seção transversal de conexão do fio AWG, mín.: AWG 16
Seção transversal de conexão de fio, trançado fino, máx.: 10 mm²
Seção transversal de conexão de fio, finamente trançada, mín.: 1,5 mm²
Seção transversal de conexão de fio, finamente trançada com ponteiras DIN 46228/1, máx.: 10 mm²
Seção transversal de conexão de fio, finamente trançada com ponteiras DIN 46228/1, mín.: 1,5 mm²
Seção transversal de conexão de fio, finamente trançada com ponteiras DIN 46228/4, máx.: 10 mm²
Seção transversal de conexão de fio, finamente trançada com ponteiras DIN 46228/4, mín.: 1,5 mm²
Seção transversal de conexão de fio, núcleo sólido, máx.: 16 mm²
Seção transversal da conexão do fio, núcleo sólido, mín.: 1,5 mm²
Medidas:
Profundidade: 49,5 mm
Profundidade incluindo trilho DIN: 50,5 mm
Altura: 73,5 mm
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: 1746770000
