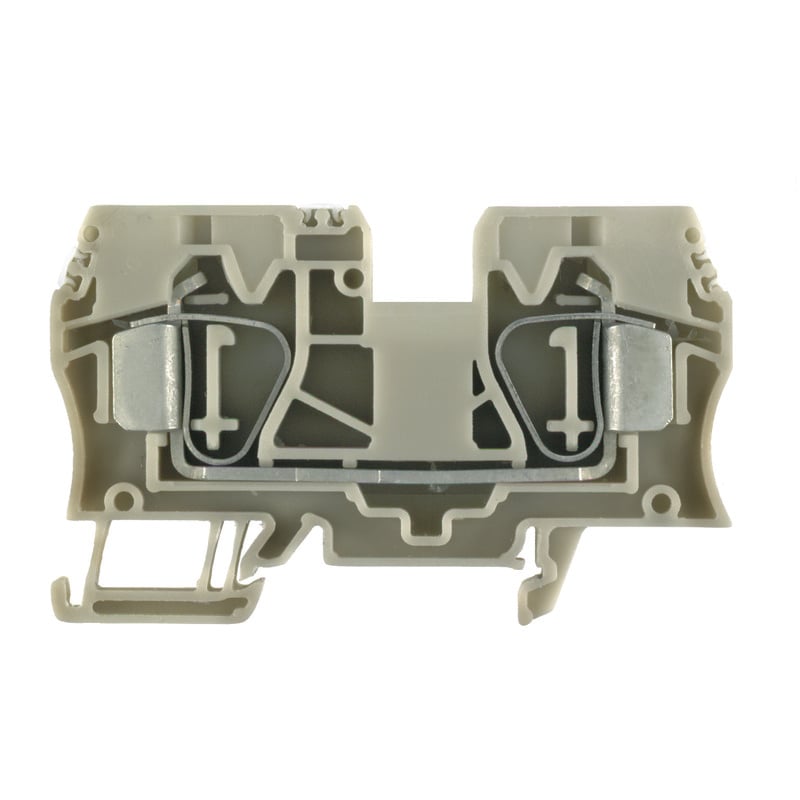

IMAGEM MERAMENTE ILUSTRATIVA
Conector De Passagem Zdu 10 Bege 1000v Weidmuller Conexel
A Conexel é a fabricante lider no mercado, por produzirem produtos com a mais alta tecnologia. Tendo assim por objetivo oferecer aos seus consumidores produtos de qualidade, respeitando todas as normas e atendendo sempre suas necessidades.
CARACTERÍSTICAS:
A tecnologia de grampo de tensão é um sistema de contato universal para todos os tipos de conexão de condutor comuns.
ESPECIFICAÇÕES TÉCNICAS:
Marca: Conexel
Modelo: ZDU 10
Produto: Terminal de Passagem
Material: Wemid
Cor: bege escuro
Classificação de inflamabilidade UL 94: V-0
Versão testada para explosão: sim
Conselhos de instalação: Montagem direta
Número de terminais semelhantes: 1
Lados abertos: direito
Tipo de montagem: Snap-on
Seção transversal de conexão de fio AWG, máx.: AWG 6
Seção transversal de conexão do fio AWG, mín.: AWG 16
Tamanho do condutor Fiação de campo min. (UR): 16 AWG
Tamanho atual C (UR): 60 A
Tamanho da tensão C (UR): 600 V
Temperaturas:
Temperatura de armazenamento: -25 ° C / 55 ° C
Temp. De operação contínua, mín.: -60 ° C
Temp. De operação contínua, máx.: 130 ° C
Especificação do sistema:
Versão: Conexão de grampo de tensão, para conector cruzado de encaixe, uma extremidade sem conector
Placa de cobertura final necessária: sim
Número de níveis: 1
Número de pontos de fixação por nível: 2
Número de potenciais por camada: 1
Dados de classificação:
Seção transversal nominal: 10 mm²
Tensão nominal: 1.000 V
Tensão DC nominal: 1.000 V DC
Corrente nominal: 57 A
Corrente em fios máximos: 72 A
Padrões: IEC 60947-7-1
Resistência de volume de acordo com IEC 60947-7-x: 0,56 mΩ
Tensão suportável de impulso nominal: 8 kV
Perda de energia de acordo com IEC 60947-7-x: 1,82 W
Gravidade da poluição: 3
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: 1746750000
