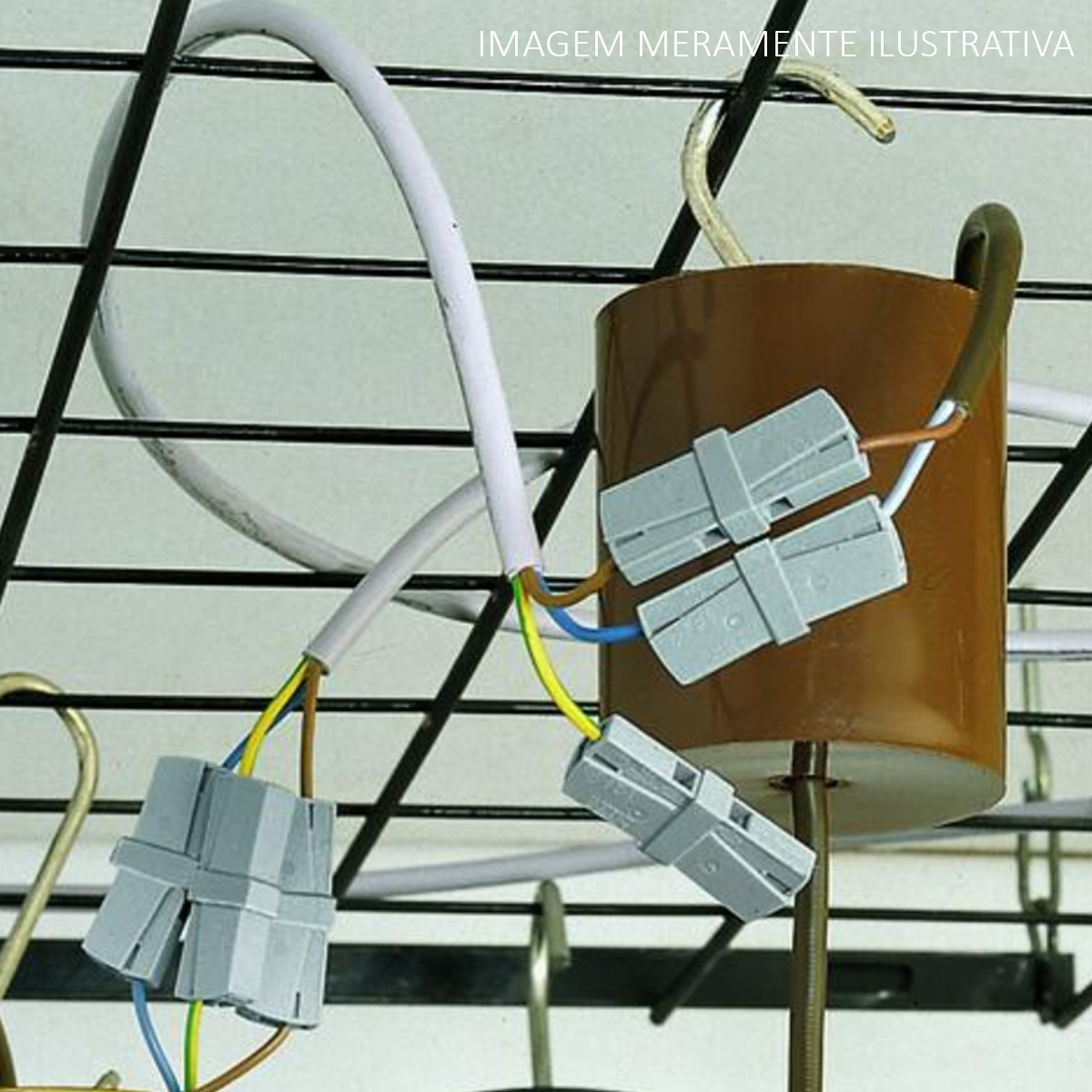

IMAGEM MERAMENTE ILUSTRATIVA

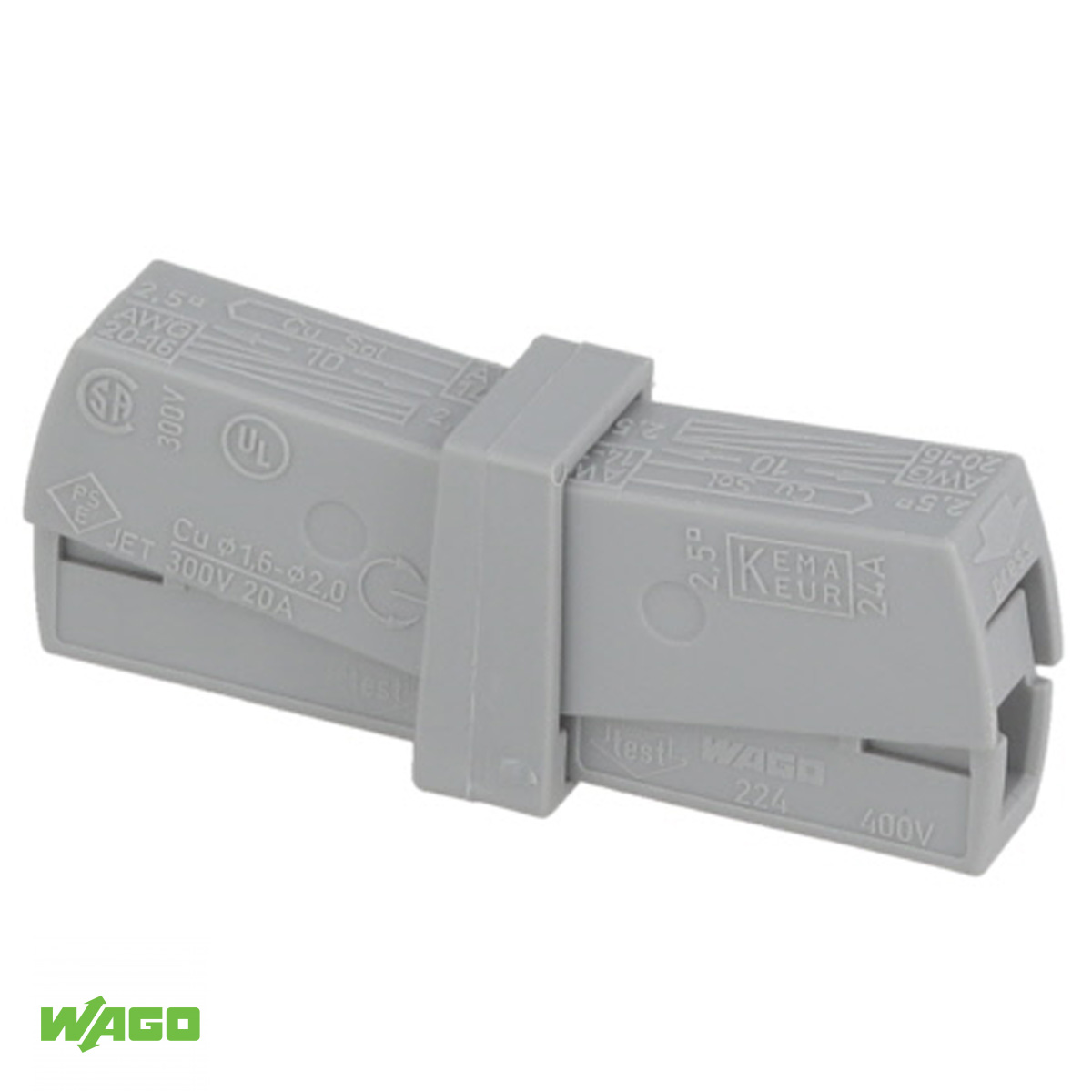

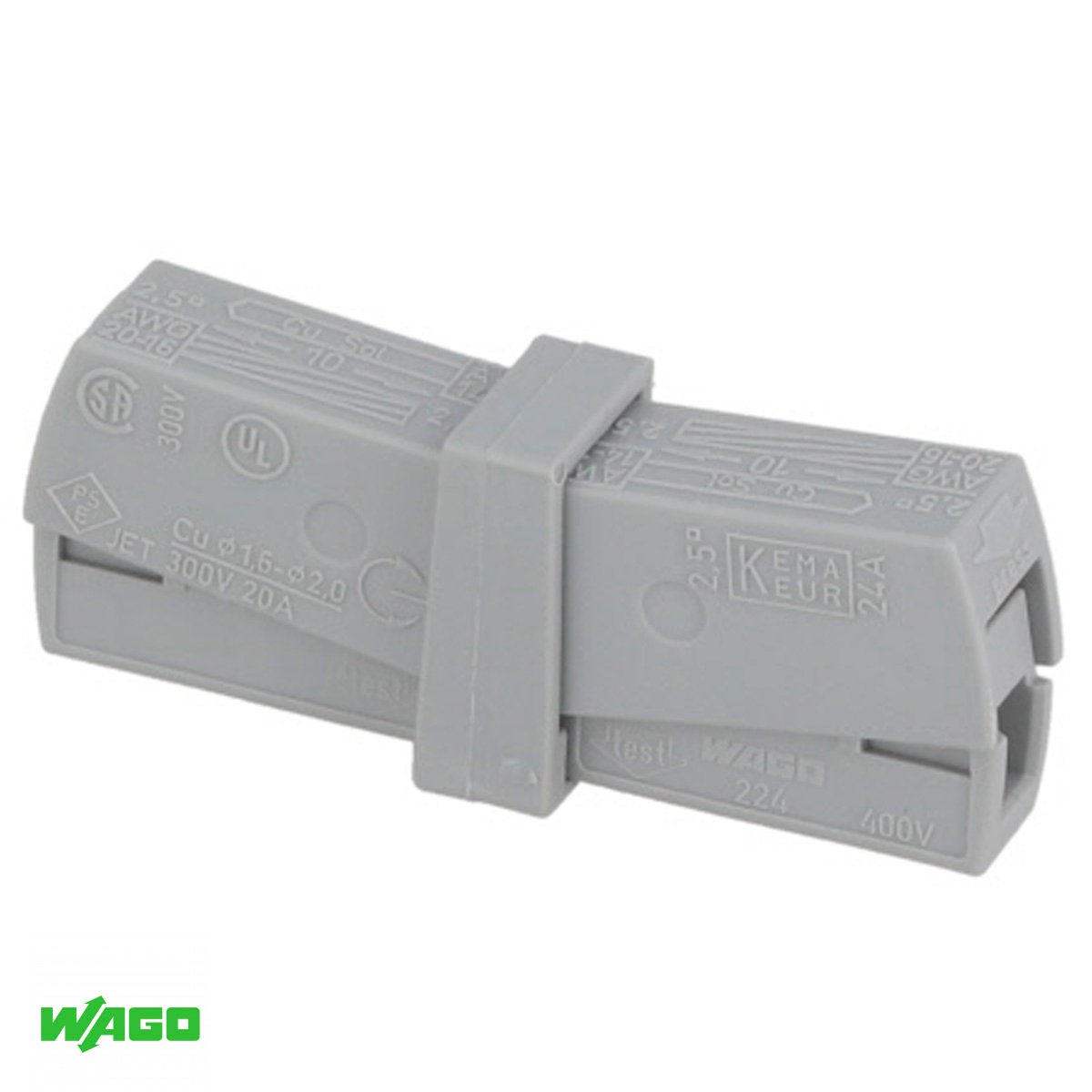

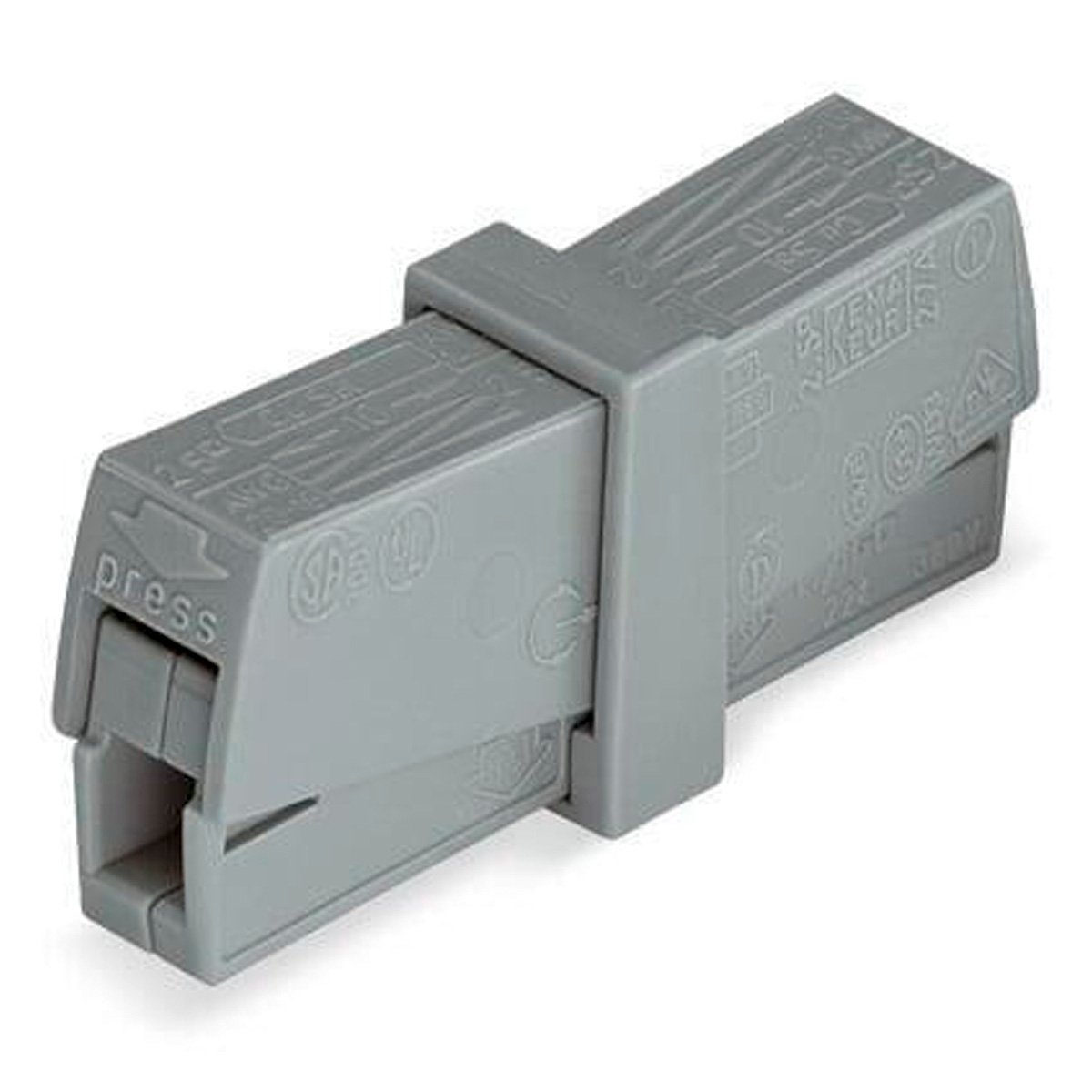

Conector Borne Passagem 2 Conexões 2,50Mm 24A 400V Cinza 224-201 Wago
Com mais de 70 anos de história, a Wago é uma empresa que se consolidou e especializou no mercado de soluções para automação, desenvolvendo a tecnologia de conexão sem parafusos, ou seja, conexão por pressão à mola, que em sua visão, seria melhor sucedida, mais econômica e segura. Venha garantir o seu Conector Borne Passagem 2 Conexões 2,50Mm 24A 400V Cinza 224-201, solucionando suas necessidades automotivas.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 30 Dias.
Código Fabricante: 224-201
ESPECIFICAÇÕES TÉCNICAS:
Marca: Wago
Referência: 224-201
Produto: Conector Borne
Tipo: Passagem
Conexão: 2 Conexões
Bitola: 2,50Mm
Material: Poliamida
Corrente(A): 24A
Tensão(V): 400V
Cor: Cinza
Conexão Elétrica: Plug-In
Cor: Cinza
Carga de fogo: 0,097MJ
Peso: 4,6g

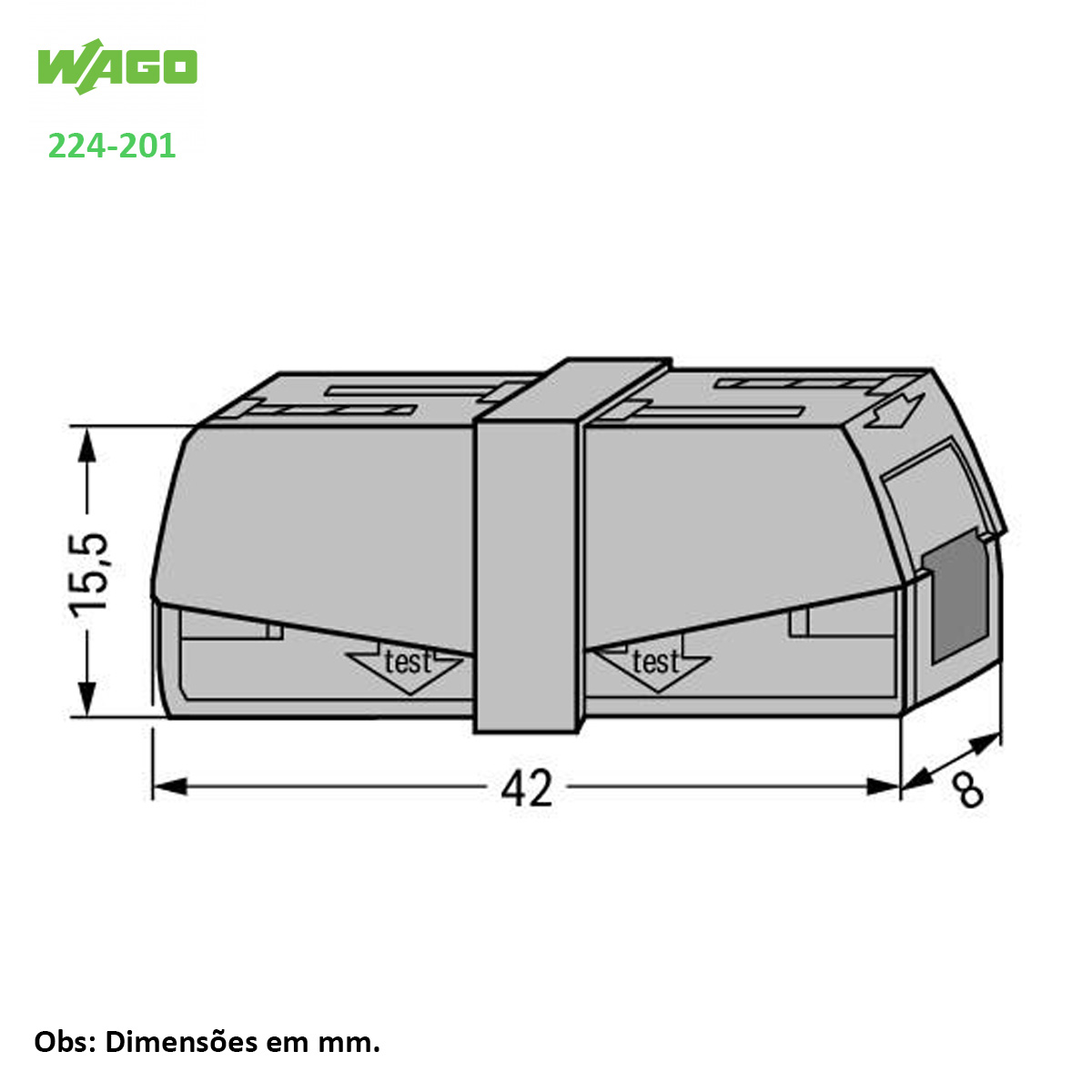

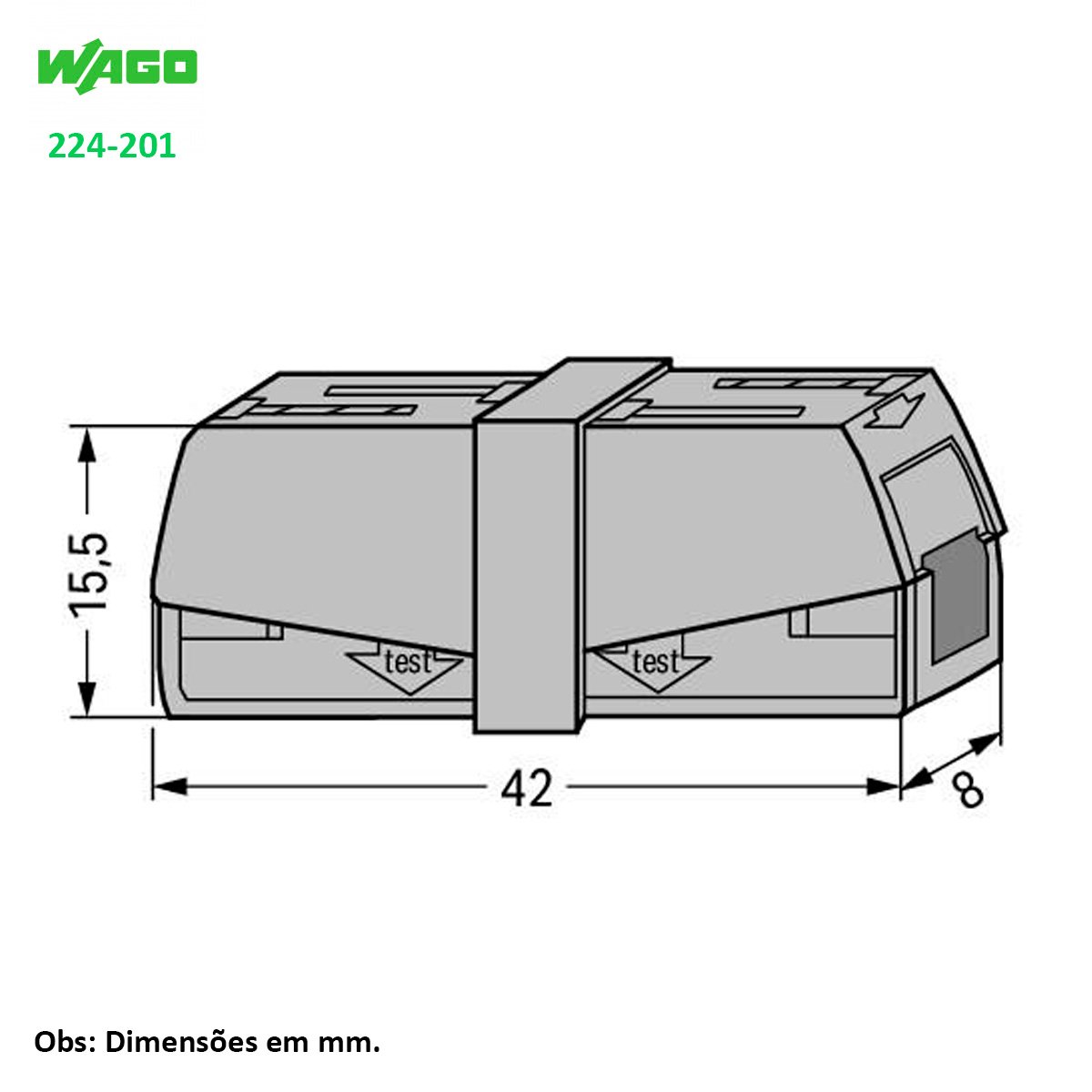

Largura: 8 mm / 0.315 polegadas
Altura: 15,5 mm / 0.61 polegadas
Profundidade: 42 mm / 1.654 polegadas
Nº total de pontos de conexão: 2
Número total de potenciais: 1
Conexão 1:
Tecnologia de conexão: CAGE CLAMP®
Tipo de atuação: Push-in
Materiais condutores conectáveis ââCobre e Alumínio
Nota sobre materiais condutores conectáveis ââTerminação de condutores de alumínio (não para uso na América do Norte)
Os blocos terminais com grampo de mola WAGO são adequados para condutores sólidos de alumínio de até 4 mm²/12 AWG se a pasta de contato WAGO “Alu-Plus” 249-130 for usada para terminação.
Vantagens da pasta de contato “Alu-Plus”:
Destrói automaticamente o filme de óxido durante a fixação.
Evita nova oxidação no ponto de fixação.
Evita a corrosão eletrolítica entre condutores de alumínio e cobre (no mesmo bloco de terminais).
Fornece proteção de longo prazo contra corrosão.
Utilizando blocos terminais com tecnologia de conexão por pressão de mola CAGE CLAMP®, os condutores de alumínio devem primeiro ser limpos com uma lâmina e depois imediatamente inseridos nas unidades de fixação preenchidas com pasta de contato “Alu-Plus”.
Também é possível aplicar WAGO “Alu-Plus” adicionalmente em toda a superfície do condutor de alumínio antes da terminação.
Observe que as correntes nominais devem ser adaptadas à condutividade reduzida dos condutores de alumínio::
2,5 mm² = 16 A
4 mm² = 22 A
Condutor sólido: 0,5… 2,5 mm² / 20… 16 AWG
Condutor flexível: 0,5 … 2,5 mm² / 20 … 16 AWG
Comprimento do desencape: 9 … 11 mm / 0,35 … 0,43 polegadas
Direção da fiação: fiação com entrada lateral
Informações de segurança: em linhas de energia aterradas
