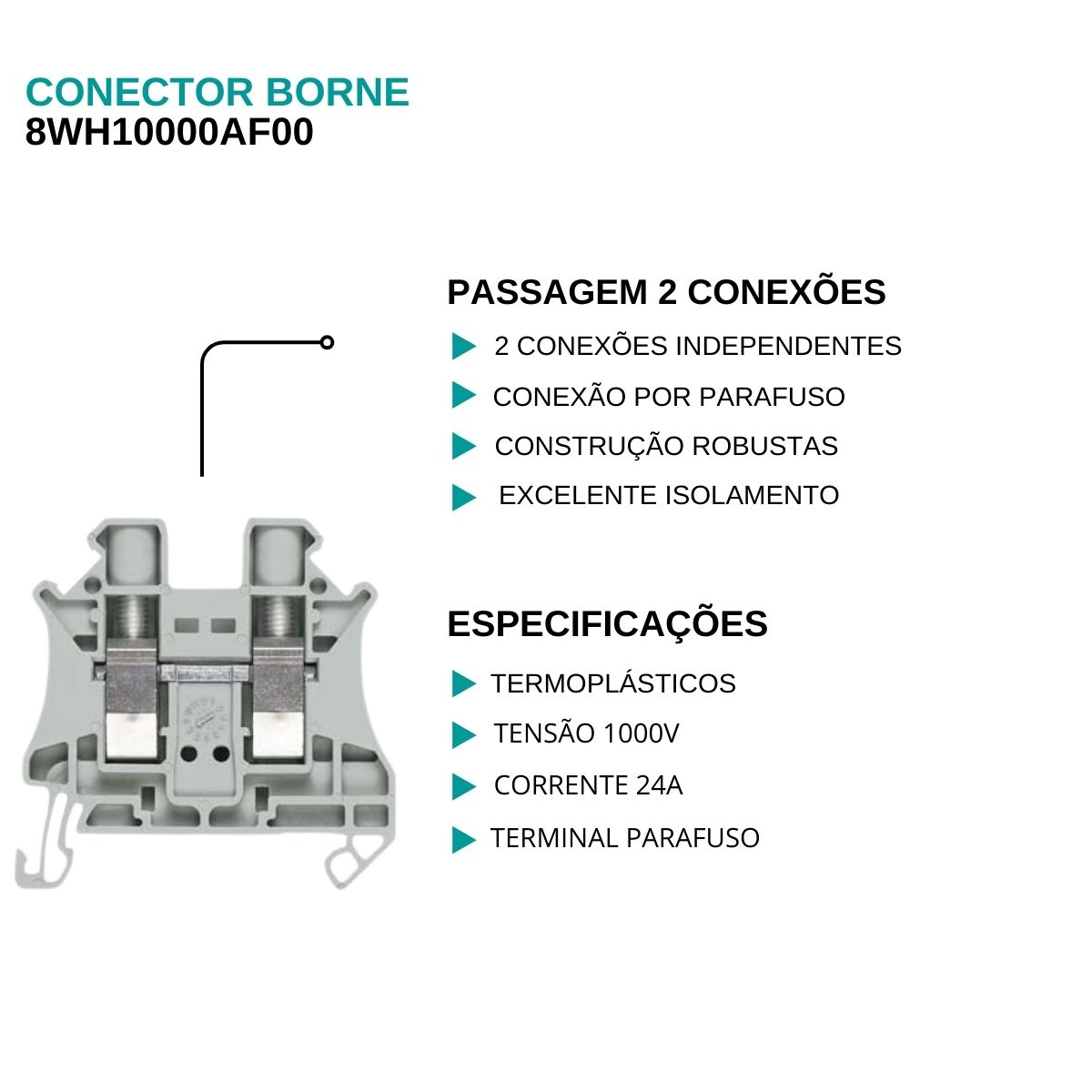

Conector Borne Passagem 2 Conexões 2,50Mm 1000V Bege 8WH10000AF00 - Siemens
CARACTERÍSTICAS:
- Suporta até 1000V: Ideal para sistemas elétricos de baixa tensão, proporcionando segurança e eficiência em diversas instalações elétricas.
- 2 Conexões Independentes: Permite a passagem de dois condutores de forma prática, garantindo uma conexão estável e segura.
- Conexão por Parafuso: O sistema de parafuso garante fixação firme, oferecendo confiabilidade e estabilidade, reduzindo falhas.
- Compatível com Condutores de 2,50 mm²: Ideal para uso em instalações elétricas residenciais, comerciais e industriais, especialmente em quadros e painéis elétricos.
- Construção Robusta: Fabricado pela Siemens, reconhecida por sua qualidade e durabilidade em componentes elétricos.
- Excelente Isolamento Elétrico: Garantia de segurança adicional contra curtos-circuitos e falhas elétricas, aumentando a proteção do sistema.
APLICAÇÃO:
- Instalações Elétricas Residenciais: Conectores utilizados para interligar condutores em quadros de distribuição e painéis elétricos.
- Instalações Comerciais e Industriais: Ideal para sistemas de baixa tensão em ambientes comerciais e industriais, proporcionando uma conexão segura e confiável.
- Painéis Elétricos: Usado em quadros e painéis de distribuição de energia elétrica para realizar a passagem e conexão de fios.
- Automação e Controle: Utilizado em sistemas de automação, garantindo uma conexão estável em circuitos de controle.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fornecedor: 30 Dias.
ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Referência: 8Wh10000Af00
Linha Fabr.: Alpha Fix
Produto: Conector Borne
Tipo: Passagem
Conexão: 2 Conexões
Bitola: 2,50Mm
Material: Termoplástico
Corrente(A): 24A
Tensão(V): 1000V
Cor: Bege
Instalação: Ts-35
Conexão Elétrica: Terminal Parafuso
Marca do produto: SENTRON
Designação do produto: Blocos terminais
Design do terminal: Do tipo passante do produto
Variações do produto: Terminal tipo passante, para montagem em trilho de montagem conforme. conforme IEC 60715
Projeto de níveis terminais: terminais interligados internamente Não
Dados técnicos gerais:
Espaçamento de contato terminal: 5 mm
Valor nominal da tensão operacional: 1 000 V
Classe de proteção
Classe de combustibilidade de acordo com UL 94 V0
Circuito principal
valor nominal de corrente operacional: 24 A
Aparência
Cor: Cinza
Detalhes do produto
Componente do produto placa de cobertura necessária: Sim
Número
Número de níveis terminais: 1
Número de pontos terminais por nível terminal: 2
Conexões
Seção transversal do condutor conectável sólida
- Mínimo: 0,14 mm²
- Máximo: 4 mm²
Seção transversal do condutor conectável trançado
- Mínimo: 1,5 mm²
- Máximo: 0,14 mm²
Seção transversal do condutor conectável finamente trançado
- Com processamento final do núcleo mínimo de 0,14 mm²
- Com processamento final do núcleo máximo de 2,5 mm²
- Sem processamento final do núcleo mínimo 0,14 mm²
- Sem processamento final do núcleo máximo 4 mm²
Torque de aperto com terminais tipo parafuso
- Mínimo: 0,6 N·m
- Máximo: 1 N·m
Tipo de conexão: 1 terminal tipo parafuso
Tipo de conexão: 2 terminal tipo parafuso
Posição do terminal: lateral
Projeto Mecânico
Altura: 48 mm
Altura com instalação no perfil mais baixo: 47,5 mm
Profundidade: 46,9 mm
Comprimento: 48 mm
Método de fixação: trilho DIN TH35
peso líquido: 8 g
Material do corpo: isolante PA
Condições ambientais
Temperatura ambiente durante a operação:
- mínimo: -60 °C
- máximo: 105 °C
