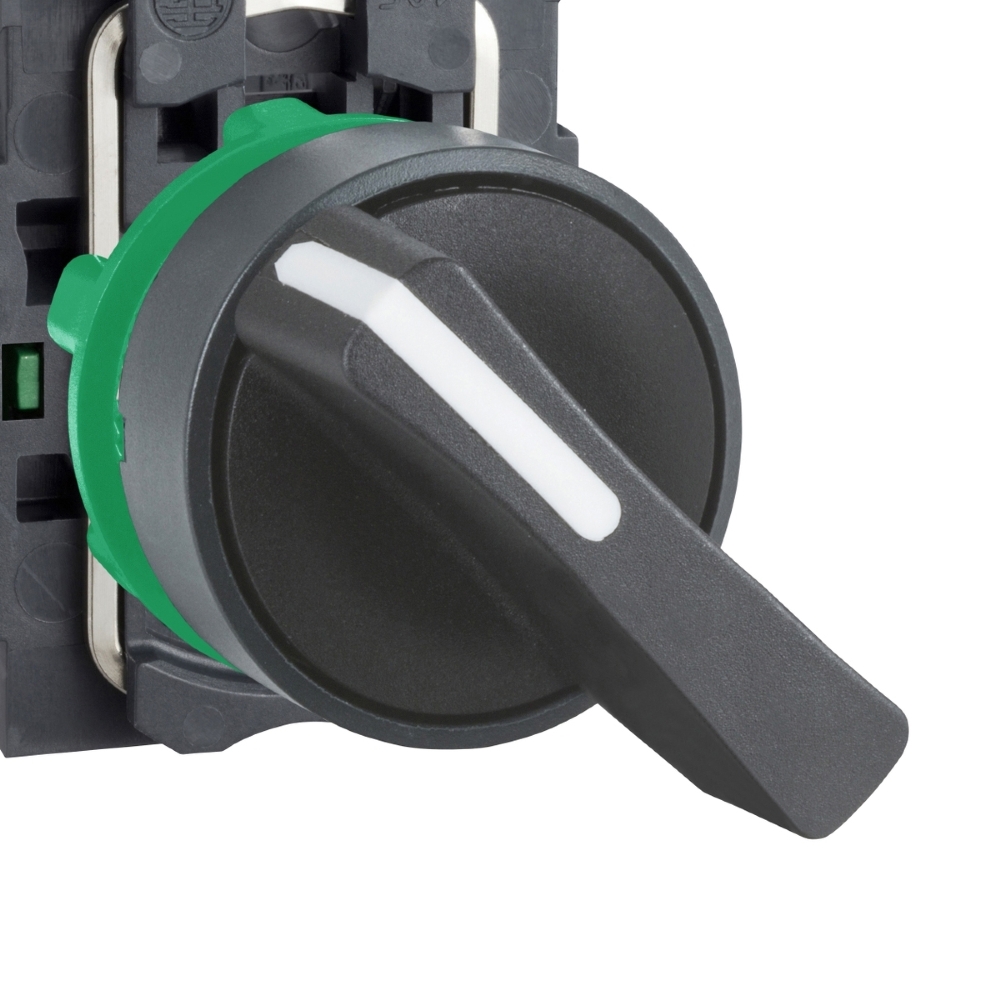

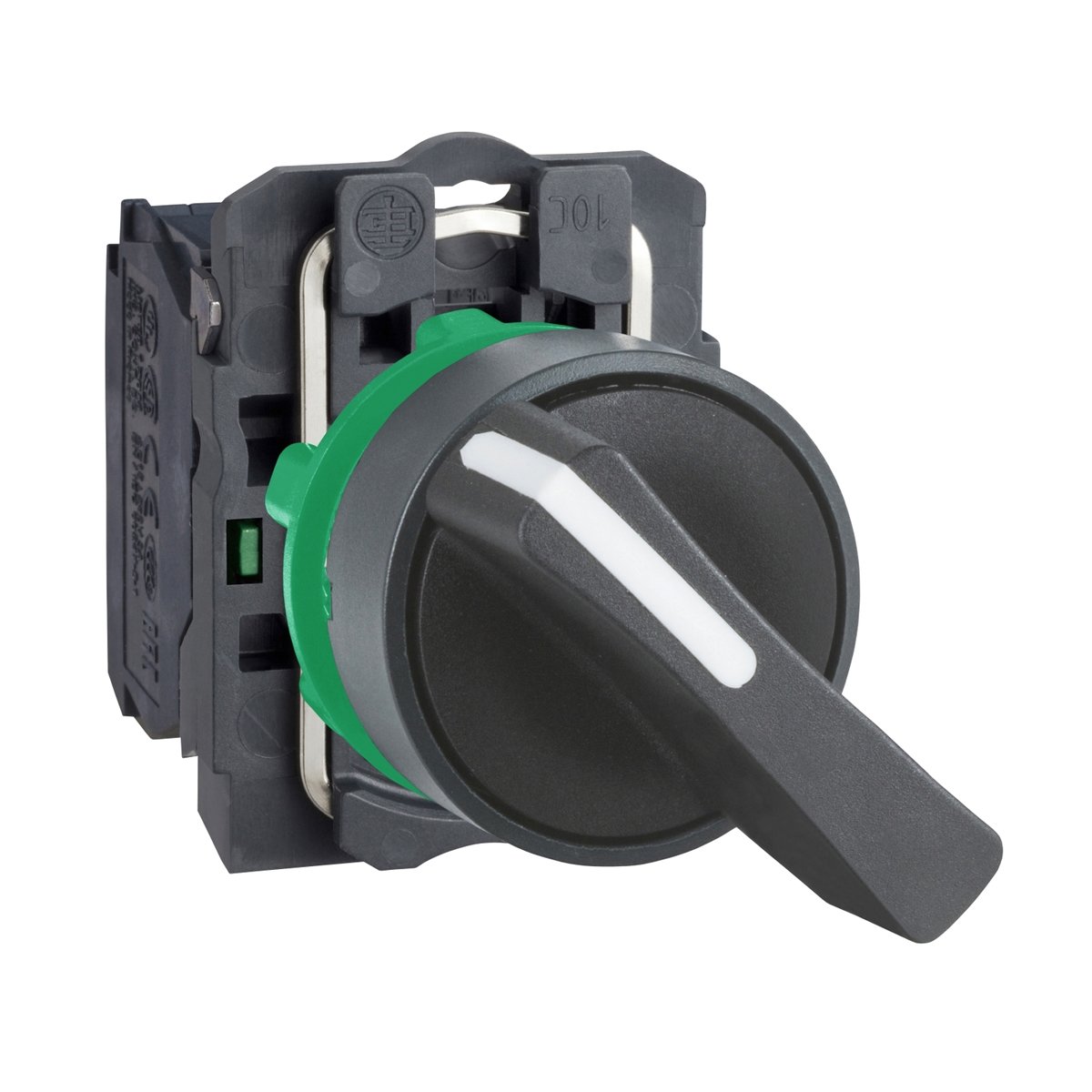

Comutador Montada Manopla Longa 1Na 2 Posições C/Retenção Xb5 22,55mm XB5AJ21 - Schneider Electric

Código Fabricante: XB5AJ21

ESPECIFICAÇÕES TÉCNICAS:

linha de produto: Harmony XB5
tipo de produto ou componente: Comutador
Nome abreviado do dispositivo: XB5
Material do aro: Plástico cinza escuro
Tipo de cabeçote: Normal (22 mm)
diâmetro de montagem: 22 mm
quantidade indivisível de venda: 1
formato do cabeçote da unidade de sinalização: Redondo
tipo de acionamento: ficar parado
característica do acionamento: Preto Manopla longa
informações de posição do acionamento: 2 Posições 90 °
Tipo e composição dos contatos: 1 NA
Operação dos contatos: Abertura lenta
Conexões - terminais:
Conexões por noite, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN / IEC 60947-1
Terminais de grampo de parafuso,> = 1 x 0,22 mm² sem extremidade do cabo em conformidade com EN / IEC 60947-1
Complementar:
altura: 48 mm
largura: 30 mm
profundidade: 70 mm
descrição dos terminais ISO nº 1: (13-14) NA
Peso líquido: 0,043 kg
resistência a lavagem sobre alta pressão: 7000000 Pa a 55 ° C, distância: 0,1 m
Utilização dos contatos: Contatos padrão
ruptura positiva: Sem
valor de torque: 0,14 N.m Comutação variável NA
durabilidade mecânica: 1000000 ciclos
torque de aperto: 0,8… 1,2 N.m em conformidade com EN 60947-1
formato da cabeça do pensamento:
Compatibilidade cruzada com chave de fenda Philips nº 1
Cruz compatível com chave de fenda pozidriv No 1
Compatível com fenda com chave de fenda plana de Ø 4 mm
Compatível com fenda com chave de fenda plana de Ø 5,5 mm
Material de contato: Liga de prata (Ag / Ni)
proteção contra sobrecarga e curtos-circuitos: 10 Um cartucho fusível tipo gG em conformidade com EN / IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre: 10 A conforme EN / IEC 60947-5-1
[Ui] tensão nominal de isolação: 600 V (grau de poluição 3) em conformidade com EN 60947-1
[Uimp] Tensão nominal de impulso suportada: 6 kV EN 60947-1
[Ou seja] corrente nominal de operação:
3 A a 240 V, AC-15, A600 em conformidade com EN / IEC 60947-5-1
6 A a 120 V, AC-15, A600 em conformidade com EN / IEC 60947-5-1
0,1 A a 600 V, DC-13, Q600 em conformidade com EN / IEC 60947-5-1
0,27 A a 250 V, DC-13, Q600 em conformidade com EN / IEC 60947-5-1
0,55 A a 125 V, DC-13, Q600 em conformidade com EN / IEC 60947-5-1
1,2 A a 600 V, AC-15, A600 em conformidade com EN / IEC 60947-5-1
durabilidade elétrica:
1.000.000 de ciclos, AC-15, 2 A a 230 V, taxa de operação <3600 ciclos / h, fator de carga: 0,5 em conformidade com EN / IEC 60947-5-1 apêndice C
1.000.000 de ciclos, AC-15, 3 A a 120 V, taxa de operação <3600 ciclos / h, fator de carga: 0,5 em conformidade com EN / IEC 60947-5-1 apêndice C
1.000.000 de ciclos, AC-15, 4 A a 24 V, taxa de operação <3600 ciclos / h, fator de carga: 0,5 em conformidade com EN / IEC 60947-5-1 apêndice C
1000000 ciclos, DC-13, 0,2 A a 110 V, taxa de operação <3600 ciclos / h, fator de carga: 0,5 em conformidade com EN / IEC 60947-5-1 apêndice C
1.000.000 de ciclos, DC-13, 0,5 A a 24 V, taxa de operação <3600 ciclos / h, fator de carga: 0,5 em conformidade com EN / IEC 60947-5-1 apêndice C
confiabilidade elétrica:
Λ <10exp (-6) a 5 V, 1 mA Em ambiente limpo conforme EN / IEC 60947-5-4
Λ <10exp (-8) a 17 V, 5 mA Em ambiente limpo conforme EN / IEC 60947-5-4
Apresentação do dispositivo: Produto completo
Meio ambiente:
tratamento de proteção: TH
temperatura ambiente para armazenamento: -40… 70 ° C
temperatura ambiente para funcionamento: -40… 70 ° C
classe de proteção contra choques elétricos: Classe II em conformidade com IEC 60536
grau de proteção IP:
IP67 em conformidade com IEC 60529
IP69
IP69K
grau de proteção NEMA:
NEMA 13
NEMA 4X
grau de proteção IK: IK06 em conformidade com IEC 50102
Certificações do produto:
GL
BV
CSA
UL
LROS (registro de transporte Lloyds)
DNV
resistência à vibração: 5 gn (f = 2… 500 Hz) conforme IEC 60068-2-6
resistência ao choque:
30 gn (duração = 18 ms) para aceleração de meia onda senoidal em conformidade com IEC 60068-2-27
50 gn (duração = 11 ms) para meia aceleração de onda senoidal em conformidade com IEC 60068-2-27
