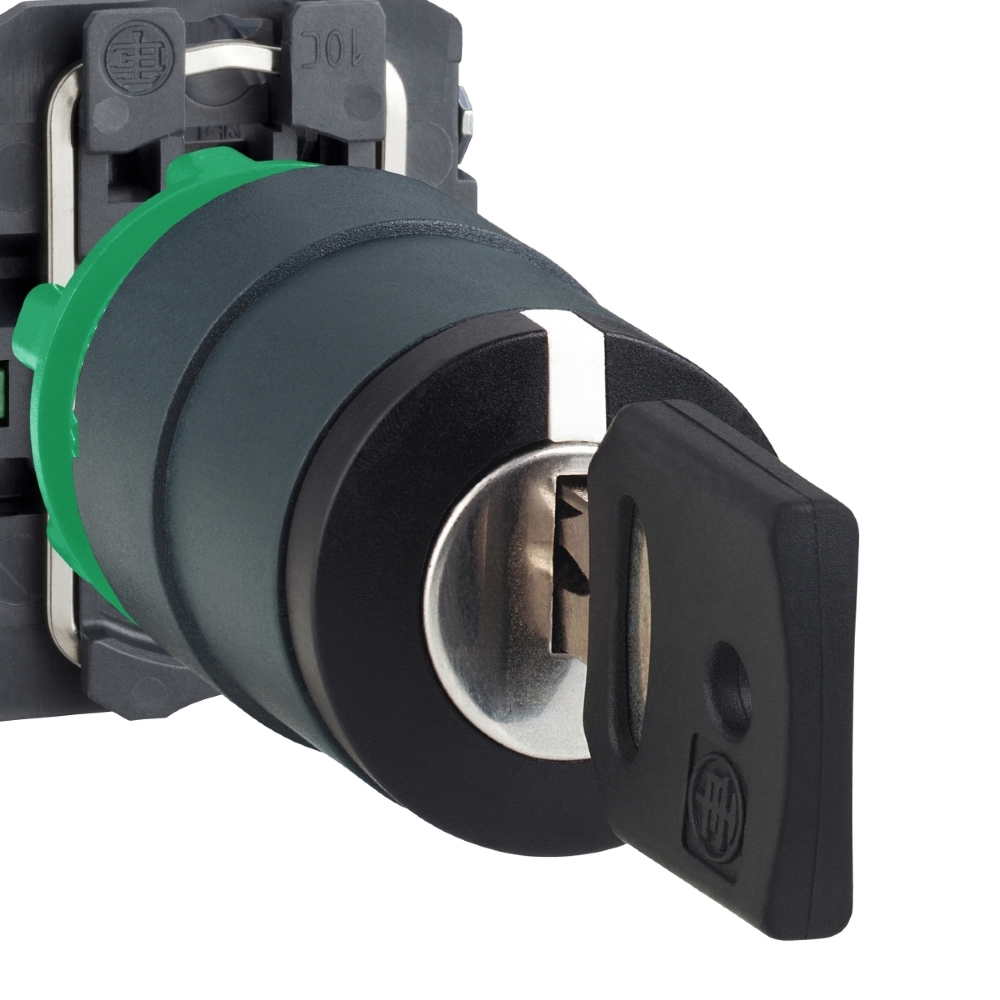

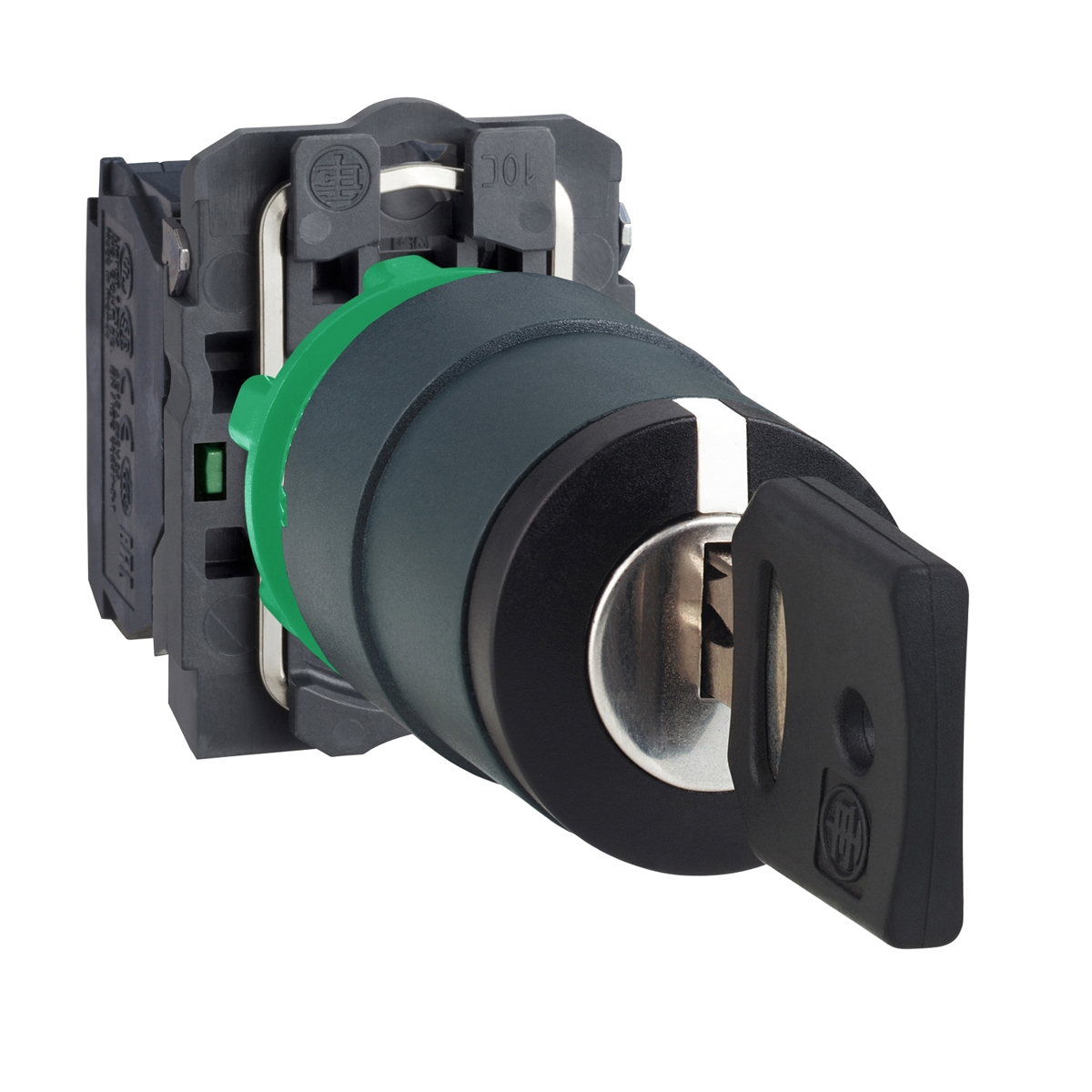

Comutador Montada Com Chave 1Na+1Na 3 Posições Preto Xb5 22,55mm XB5AG33 - Schneider Electric

Código Fabricante: XB5AG33

ESPECIFICAÇÕES TÉCNICAS:

Linha de produto: Harmony XB5
Tipo de produto ou componente: Comutador
Nome abreviado do dispositivo: XB5
Material do aro: Plástico cinza escuro
Tipo de cabeçote: Normal (22mm)
diâmetro de montagem: 22 mm
formato do cabeçote da unidade de sinalização: Redondo
tipo de acionamento: Posições fixas
perfil de acionamento: key switch
informações de posição do acionamento: 3 Posições +/- 45°
tipo de bloqueio: Ronis 455
Tipo e composição dos contatos: 2 NA
Operação dos contatos: Abertura lenta
conexões - terminais:
Conexões por parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1
Conexões por parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1

Complementar:
Descrição dos terminais ISO nº 1: (13-14)NA
Peso líquido: 0,831 kg
resistência a lavadora de alta pressão: 7000000 Pa a 55 °C , distância : 0,1 m
posição de retirada da chave: Centro
Utilização dos contatos: Contatos padrão
ruptura positiva: S+D1+D1164
valor de torque: 0,14 N.m Comutação elétrica variável NA
durabilidade mecânica: 1000000 ciclos
torque de aperto: 0,8…1,2 N.m conforme EN 60947-1
formato da cabeça do parafuso:
Cruzado compatível com Philips Nº 1 chave de fendas
Cruzado compatível com pozidriv Nº 1 chave de fendas
Com slots compatível com Plano de Ø 4 mm chave de fendas
Com slots compatível com Plano de Ø 5,5 mm chave de fendas
Material de contatos: Liga de prata (Ag/Ni)
proteção contra curto-circuito: 10 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre: 10 A conforme EN/IEC 60947-5-1
[Ui] tensão nominal de isolação: 600 V (graus de poluição 3) conforme EN 60947-1
[Uimp] tensão nominal de impulso suportada: 6 kV EN 60947-1
[Ie] corrente nominal de operação:
3 A a 240 V, CA-15, A600 conforme EN/IEC 60947-5-1
6 A a 120 V, CA-15, A600 conforme EN/IEC 60947-5-1
0,1 A a 600 V, CC-13, Q600 conforme EN/IEC 60947-5-1
0,27 A a 250 V, CC-13, Q600 conforme EN/IEC 60947-5-1
0,55 A a 125 V, CC-13, Q600 conforme EN/IEC 60947-5-1
1,2 A a 600 V, CA-15, A600 conforme EN/IEC 60947-5-1

Durabilidade elétrica:
1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C

Confiabilidade elétrica:
Λ < 10exp(-6) a 5 V, 1 mA Em ambiente limpo conforme EN/IEC 60947-5-4
Λ < 10exp(-8) a 17 V, 5 mA Em ambiente limpo conforme EN/IEC 60947-5-4
Apresentação do dispositivo: Produto completo
tratamento de proteção: TH
temperatura ambiente para armazenamento: -40…70 °C
Temperatura ambiente para funcionamento: -40…70 °C
classe de proteção contra choques elétricos: Classe II conforme IEC 60536

Grau de proteção IP:
IP69
IP69K
IP66 conforme IEC 60529
IP67
grau de proteção NEMA:
NEMA 13
NEMA 4X
grau de proteção IK: IK06 conforme IEC 50102
Certificações do produto:
DNV
UL
CSA
LROS (Lloyds register of shipping)
GL
BV
resistência à vibração: 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
resistência ao choque:
30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
