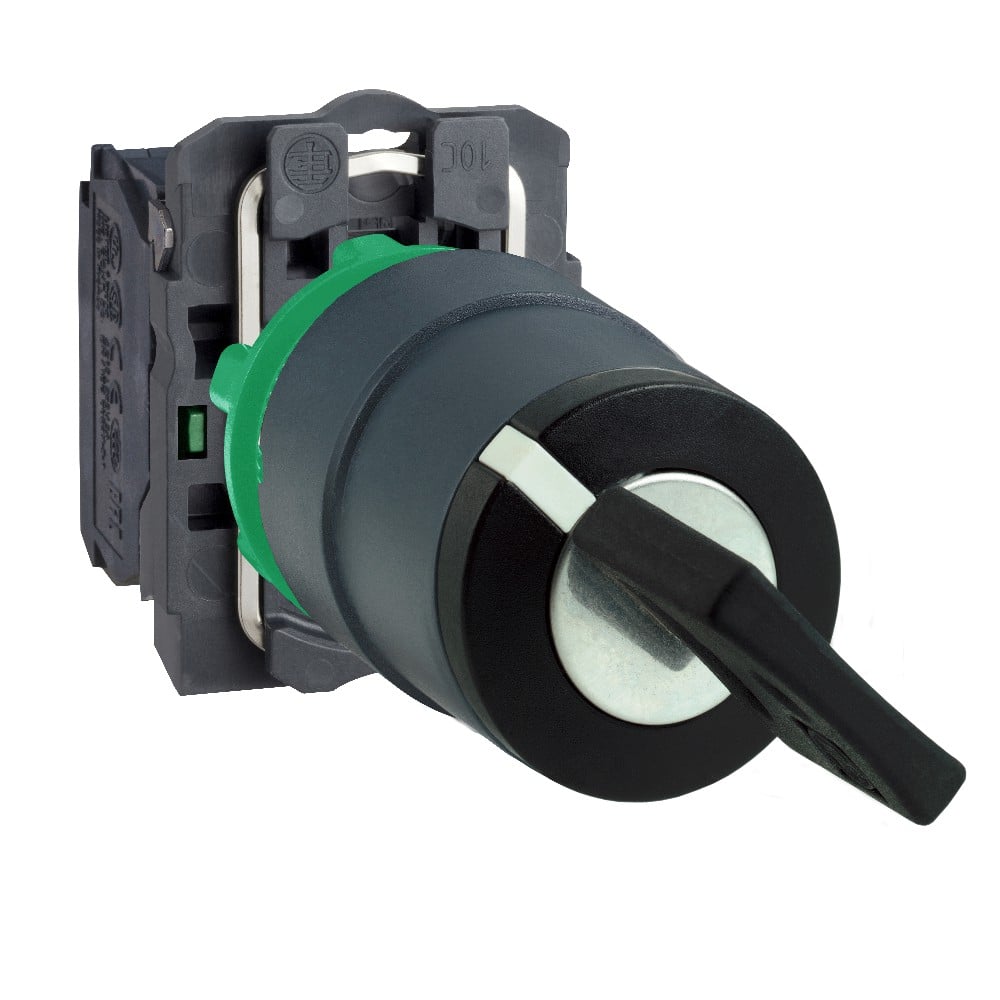

Comutador Chave Seletora 22mm Plástica 2 Posições Fixas Com Chave 1Na Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Comutador Chave Seletora 22mm Plástica 1Na você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses
Código Fabricante: XB5AG21
ESPECIFICAÇÕES TÉCNICAS:
Linha de produto: Harmony XB5
Tipo de produto ou componente: Comutador
Nome abreviado do dispositivo: XB5
Material do aro: Plástico cinza escuro
Tipo de cabeçote: Normal (22mm)
diâmetro de montagem: 22 mm
formato do cabeçote da unidade de sinalização: Redondo
tipo de acionamento: Posições fixas
característica do acionamento: Comutador com chave
informações de posição do acionamento: 2 Posições 90°
tipo de bloqueio: Ronis 455
Tipo e composição dos contatos: 1 NA
Operação dos contatos: Abertura lenta
Conexões - terminais:
Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1
Terminais de parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1
Complementar:
Peso líquido: 0,831 kg
resistência a lavagem sobre alta pressão: 7000000 Pa a 55 °C , distância : 0,1 m
posição de retirada da chave: Esquerda
uso dos contatos: Contatos padrão
ruptura positiva: Sem
valor de torque: 0,14 N.m Comutação elétrica variável NA
durabilidade mecânica: 1000000 ciclos
torque de aperto: 0,8…1,2 N.m conforme EN 60947-1
formato da cabeça do parafuso:
Cruzado compatível com Philips Nº 1 chave de fendas
Cruzado compatível com pozidriv Nº 1 chave de fendas
Com slots compatível com Plano de Ø 4 mm chave de fendas
Com slots compatível com Plano de Ø 5,5 mm chave de fendas
Material de contatos: Liga de prata (Ag/Ni)
proteção contra sobrecarga e curtos-circuitos: 10 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre: 10 A conforme EN/IEC 60947-5-1
[Ui] tensão nominal de isolação: 600 V (graus de poluição 3) conforme EN 60947-1
[Uimp] tensão nominal suportável de impulso: 6 kV EN 60947-1
[Ie] corrente nominal de operação:
3 A a 240 V, CA-15, A600 conforme EN/IEC 60947-5-1
6 A a 120 V, CA-15, A600 conforme EN/IEC 60947-5-1
0,1 A a 600 V, CC-13, Q600 conforme EN/IEC 60947-5-1
0,27 A a 250 V, CC-13, Q600 conforme EN/IEC 60947-5-1
0,55 A a 125 V, CC-13, Q600 conforme EN/IEC 60947-5-1
1,2 A a 600 V, CA-15, A600 conforme EN/IEC 60947-5-1
durabilidade elétrica:
1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
Apresentação do dispositivo: Produto completo
Meio ambiente:
tratamento de proteção: TH
temperatura ambiente para armazenamento: -40…70 °C
Temperatura ambiente para funcionamento: -40…70 °C
classe de proteção contra choques elétricos: Classe II conforme IEC 60536
grau de proteção IP: IP69 / IP69K / IP66 conforme IEC 60529 / IP67
grau de proteção NEMA: NEMA 13 / NEMA 4X
grau de proteção IK: IK06 conforme IEC 50102
Certificações do produto: LROS (Lloyds register of shipping) / CSA / DNV / GL / BV / UL
resistência à vibração: 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
resistência ao choque:
30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
