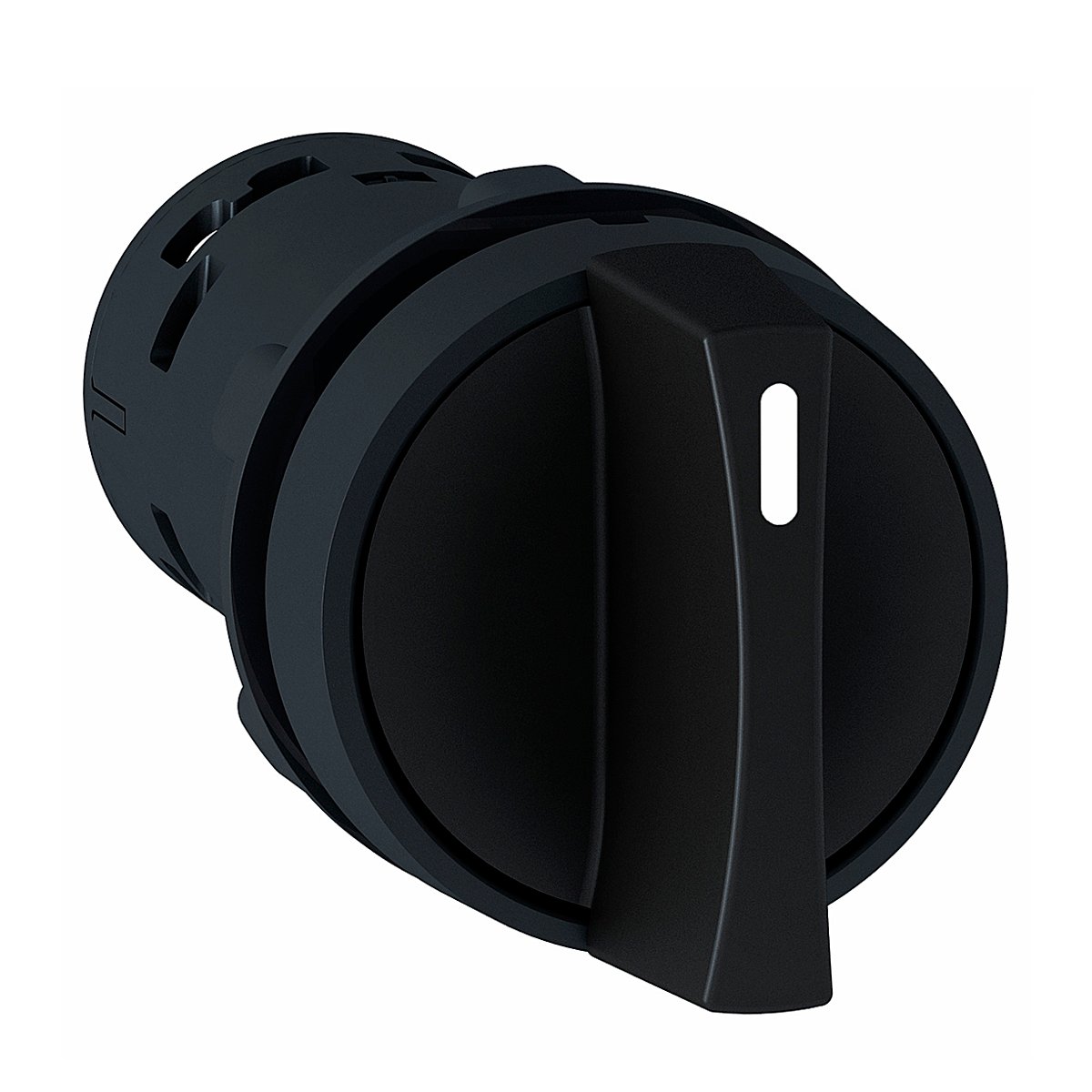

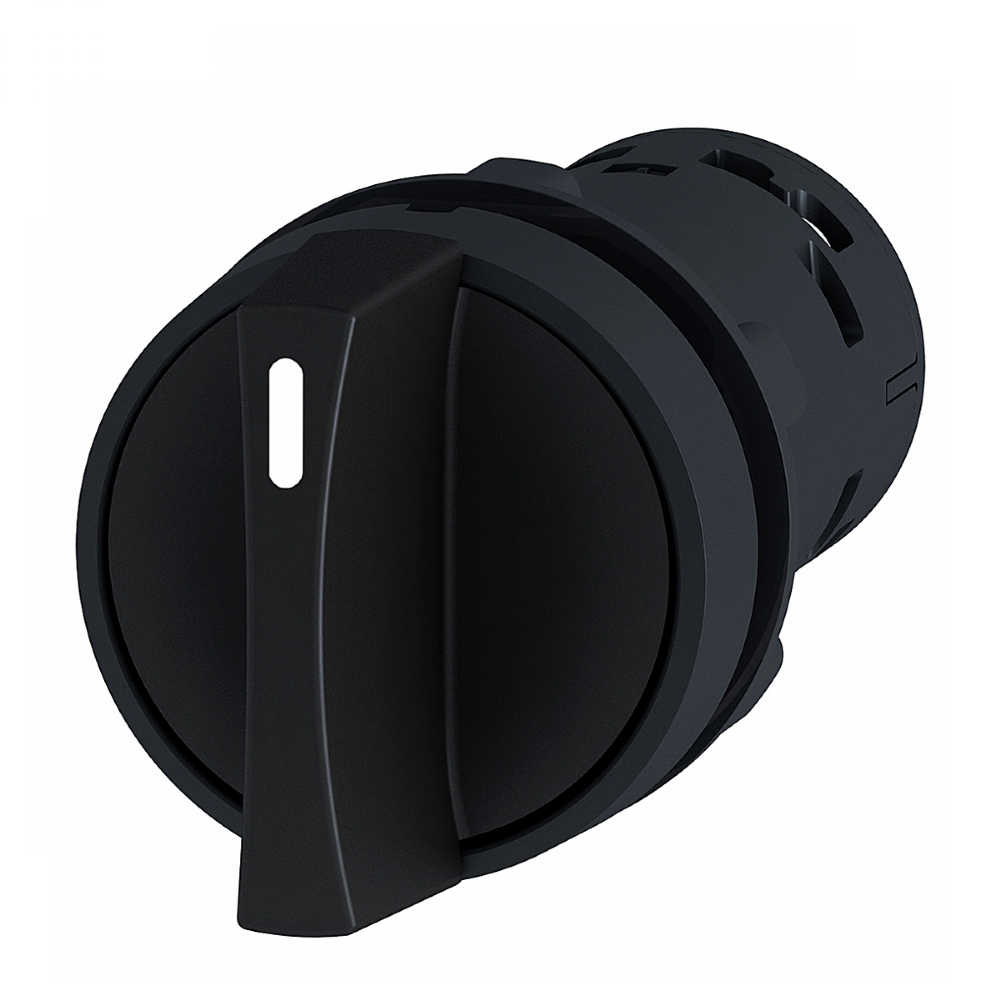

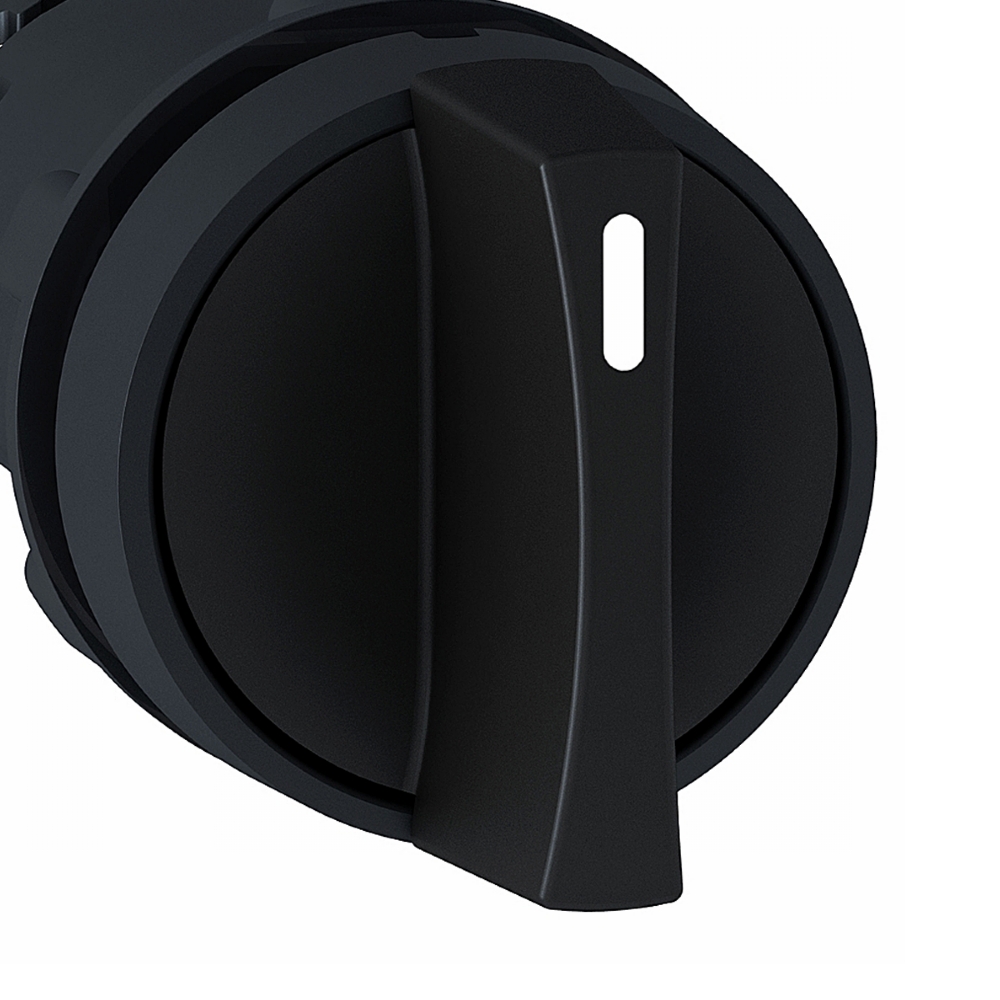

Comutador Monobloco 22mm Plástico 1Na 2 Posições Fixas Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Comutador Monobloco 22mm Plástico 1Na você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: XB7ND21
ESPECIFICAÇÕES TÉCNICAS:
Linha de produto: Harmony XB7
Tipo de produto ou componente: Comutador
Nome abreviado do dispositivo: XB7
diâmetro de montagem: 22 mm
peso do produto: 0,026 kg
grau de proteção IP:
IP20 conforme IEC 60529 (Face traseira)
IP65 conforme IEC 60529 (Face frontal)
formato do cabeçote da unidade de sinalização: Redondo
tipo de acionamento: Posições fixas
característica do acionamento: Preto Manopla curta
informações de posição do acionamento: 2 Posições 90°
Tipo e composição dos contatos: 1 NA
ruptura positiva: Sem
Complementar:
largura total CAD: 29 mm
altura total CAD: 29 mm
profundidade total CAD: 68,5 mm
descrição dos terminais ISO nº 1: (13-14)NA
Montagem do dispositivo: Fixing hole - diameter: 22.5 mm 22.3 +0.4/0 conforming to EN/IEC 60947-1
centro de fixação:
>= 30 x 40 mm (painel de suporte) Metal - espessura: 1…6 mm
>= 30 x 40 mm (painel de suporte) Plástico - espessura: 2…6 mm
modo de fixação: Porca de fixação: 2…2,4 N.m
Operação dos contatos: Abertura lenta
durabilidade mecânica: 300000 ciclos
Conexões - terminais:
Conexões por parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1
Conexões por parafuso, 1 x 0,34..0,2 x 2,5 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1
torque de aperto: 0,8…1,2 N.m conforme EN 60947-1
formato da cabeça do parafuso:
Cruzado compatível com JIS Nº 1 chave de fendas
Cruzado compatível com Philips Nº 1 chave de fendas
Cruz compatível com chave de fenda pozidriv No 1
Compatível com fenda com chave de fenda plana de Ø 4 mm
Compatível com fenda com chave de fenda plana de Ø 5,5 mm
proteção contra sobrecarga e curtos-circuitos: 4 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1
[Ui] tensão nominal de isolação: 250 V (graus de poluição 3) conforme EN/IEC 60947-1
[Uimp] tensão nominal de impulso suportada: 4 kV EN/IEC 60947-1
[Ie] corrente nominal de operação:
0,1 A a 250 V, CC-13, R300 conforme EN/IEC 60947-5-1
0,22 A a 125 V, CC-13, R300 conforme EN/IEC 60947-5-1
0,3 A a 240 V, CA-14, D300 conforme EN/IEC 60947-5-1
0,6 A a 120 V, CA-14, D300 conforme EN/IEC 60947-5-1
durabilidade elétrica:
1000000 ciclos, CC-13, 0,3 A a 24 V , taxa de funcionamento < 216000 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 0,03 A a 230 V , taxa de funcionamento < 216000 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 0,09 A a 240 V , taxa de funcionamento < 108000 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
confiabilidade elétrica: Λ < 10exp(-6) a 17 V e 5 mA conforme IEC 60947-5-4
Meio ambiente:
tratamento de proteção: TH
temperatura ambiente para armazenamento: -40…70 °C
temperatura ambiente para funcionamento: -25…70 °C
classe de proteção contra choques elétricos: Classe II conforme IEC 61140
grau de proteção NEMA: NEMA 12 conforme UL 50 E / NEMA 3 conforme UL 50 E
Normas: CSA C22.2 No 14 / UL 508 / EN/IEC 60947-5-1 / JIS C8201-5-1 / EN/IEC 60947-1 / JIS C8201-1
resistência à vibração: 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
resistência ao choque:
50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
