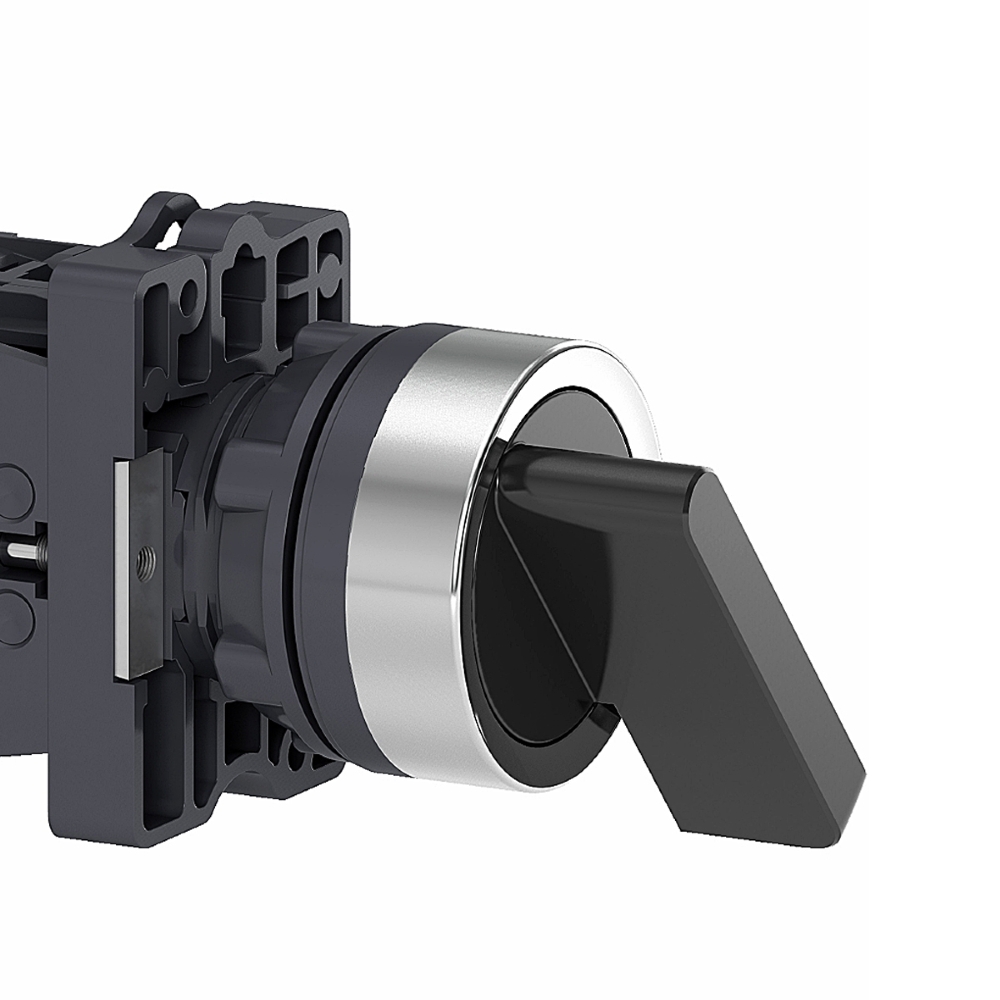

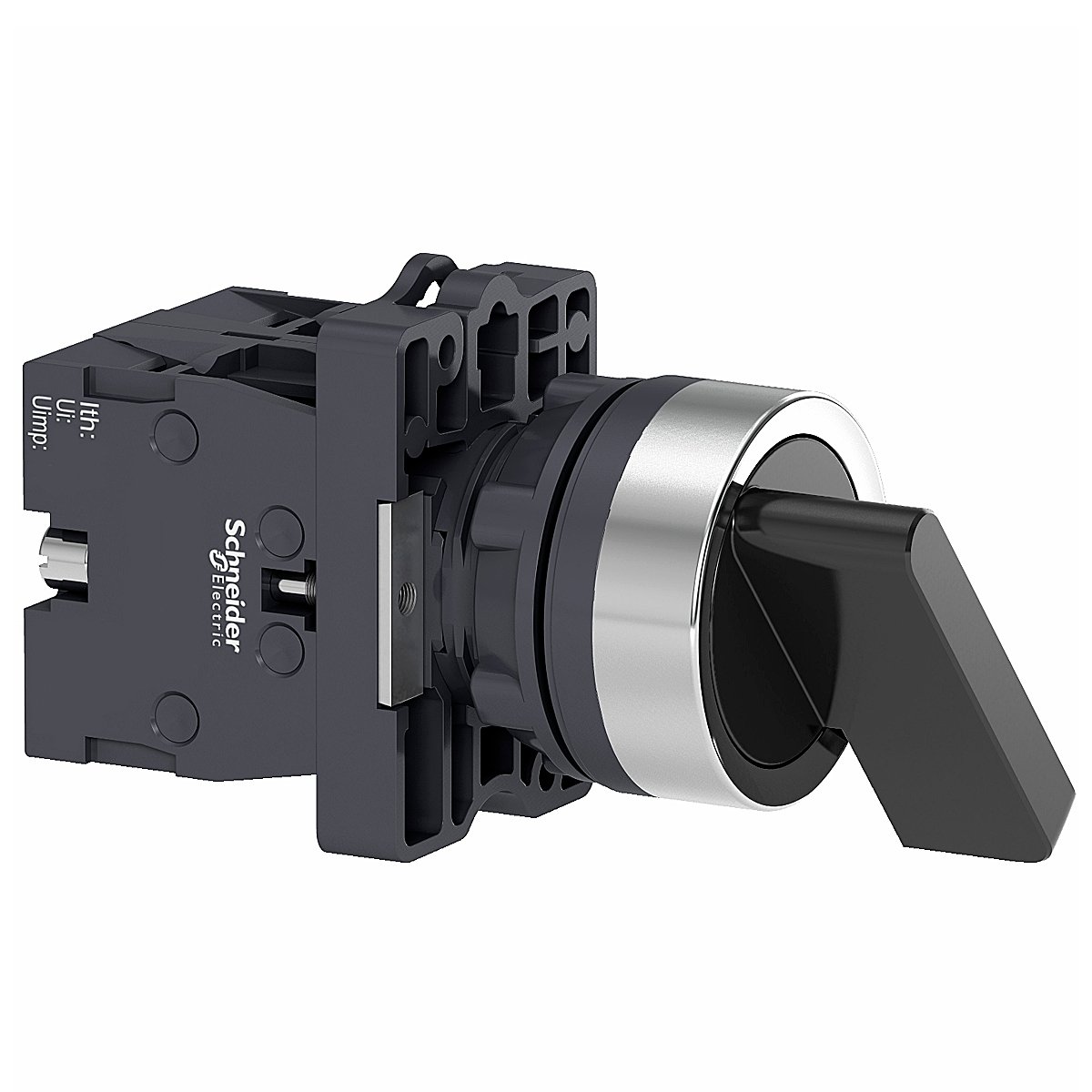

Comutador Manopla Longa Plástico 22Mm 3 Posições Fixa 2Na Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Comutador Manopla Longa Plástico 22Mm 2Na você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 18 Meses.
Código Fabricante: XA2EJ33
ESPECIFICAÇÕES TÉCNICAS:
Linha de produto: Easy Harmony XA2
Tipo de produto ou componente: Comutador completo
Nome abreviado do dispositivo: XA2
Material do aro: Plástico
Diâmetro de montagem: 22 mm
Complementar:
centro de fixação: >= 30 x 40 mm (painel) - espessura: 1…5 mm
modo de fixação: Porca de fixação: 2…2,4 N.m
formato do cabeçote da unidade de sinalização: Redondo
tipo de acionamento: Posições fixas
característica do acionamento: Preto Manopla longa
informações de posição do acionamento: 3 Posições
Tipo e composição dos contatos: 2 NA
Operação dos contatos: Abertura lenta
durabilidade mecânica: 300000 ciclos
torque de aperto: 0,8 N.m
proteção contra sobrecarga e curtos-circuitos: 10 A Fusível tipo GL conforme IEC 60269-1
[Ith] corrente térmica ao ar livre convencional: 10 A (Conexões por parafuso)
[Ui] tensão nominal de isolação: 600 V conforme EN 60947-1
[Uimp] tensão nominal de impulso suportada: 6 kV EN 60947-1
[Ie] corrente nominal de operação: 3 A a 240 V, CA-15, A600 / 0,27 A a 250 V, CC-13, Q600
durabilidade elétrica:
500000 ciclos, CA-15, 3 A a 230 V , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-4
500000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-4
confiabilidade elétrica: Λ < 10exp(-8) a 24 V
largura: 30 mm
altura: 48,5 mm
profundidade: 68,2 mm
peso do produto: 0,055 kg
Meio ambiente:
tratamento de proteção: TC
temperatura ambiente para armazenamento: -40…70 °C
temperatura ambiente para funcionamento: -25…55 °C
categoria de sobretensão: Classe I conforme IEC 536
grau de proteção IP: IP65 conforme IEC 60529
grau de proteção IK: IK06 conforme IEC 60529
Normas: GB 14048.5 / IEC 60947-5-1 / GB 14.048,1 / IEC 60947-1
Certificações do produto: CE / CCC
resistência à vibração: 10 gn (f= 40…500 Hz) conforme IEC 60068-2-6
resistência ao choque: 120 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
