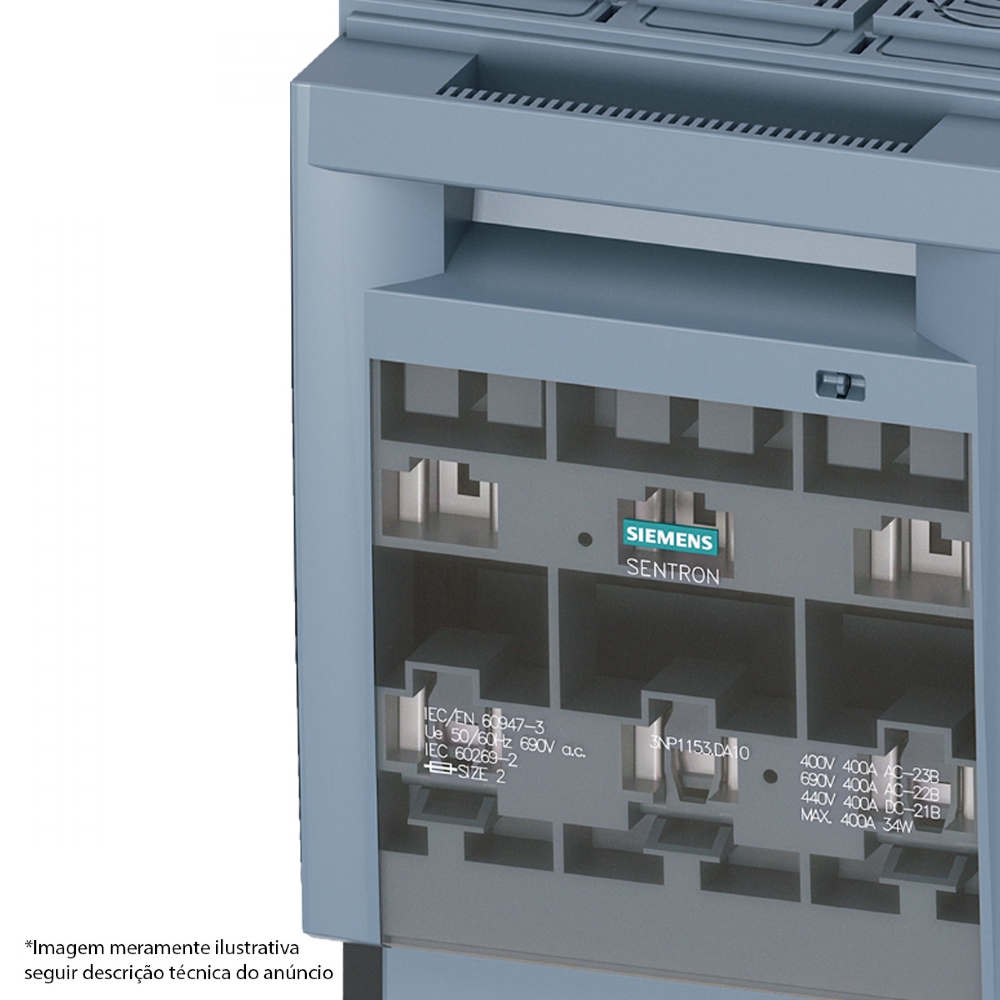

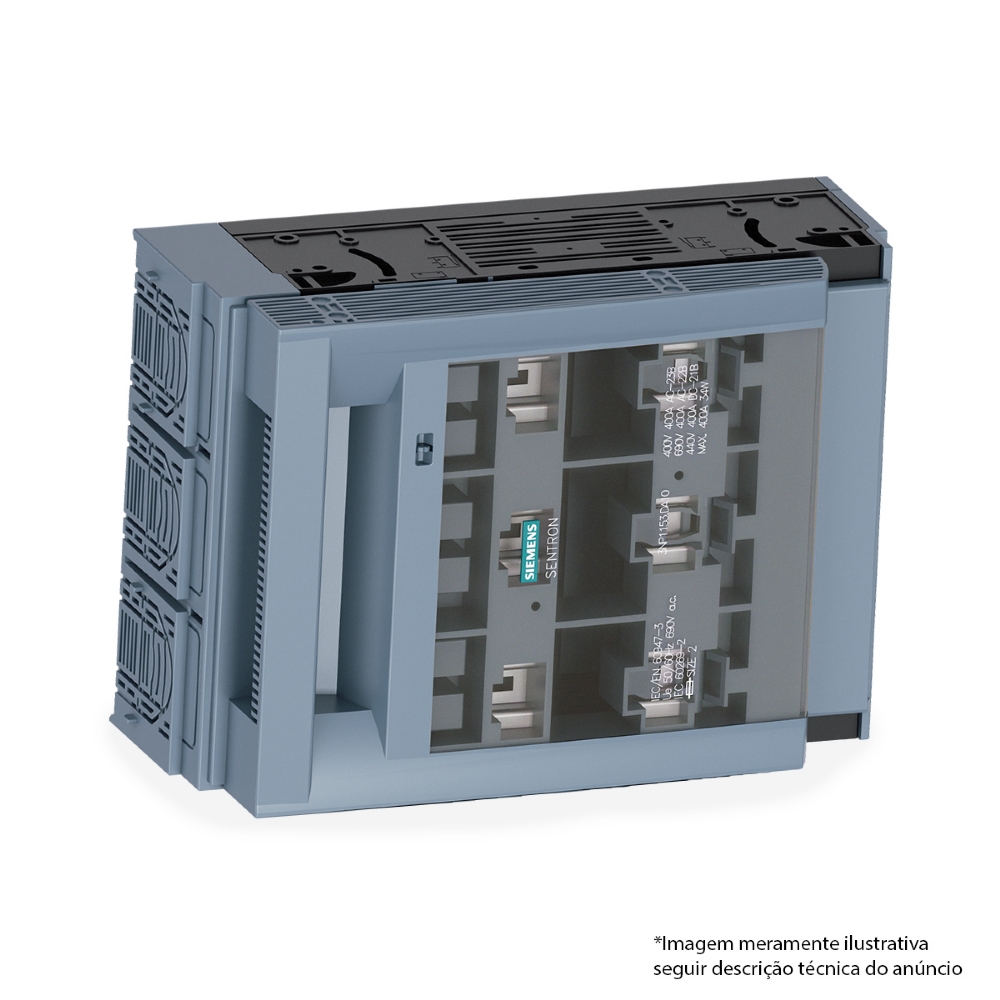

IMAGEM MERAMENTE ILUSTRATIVA

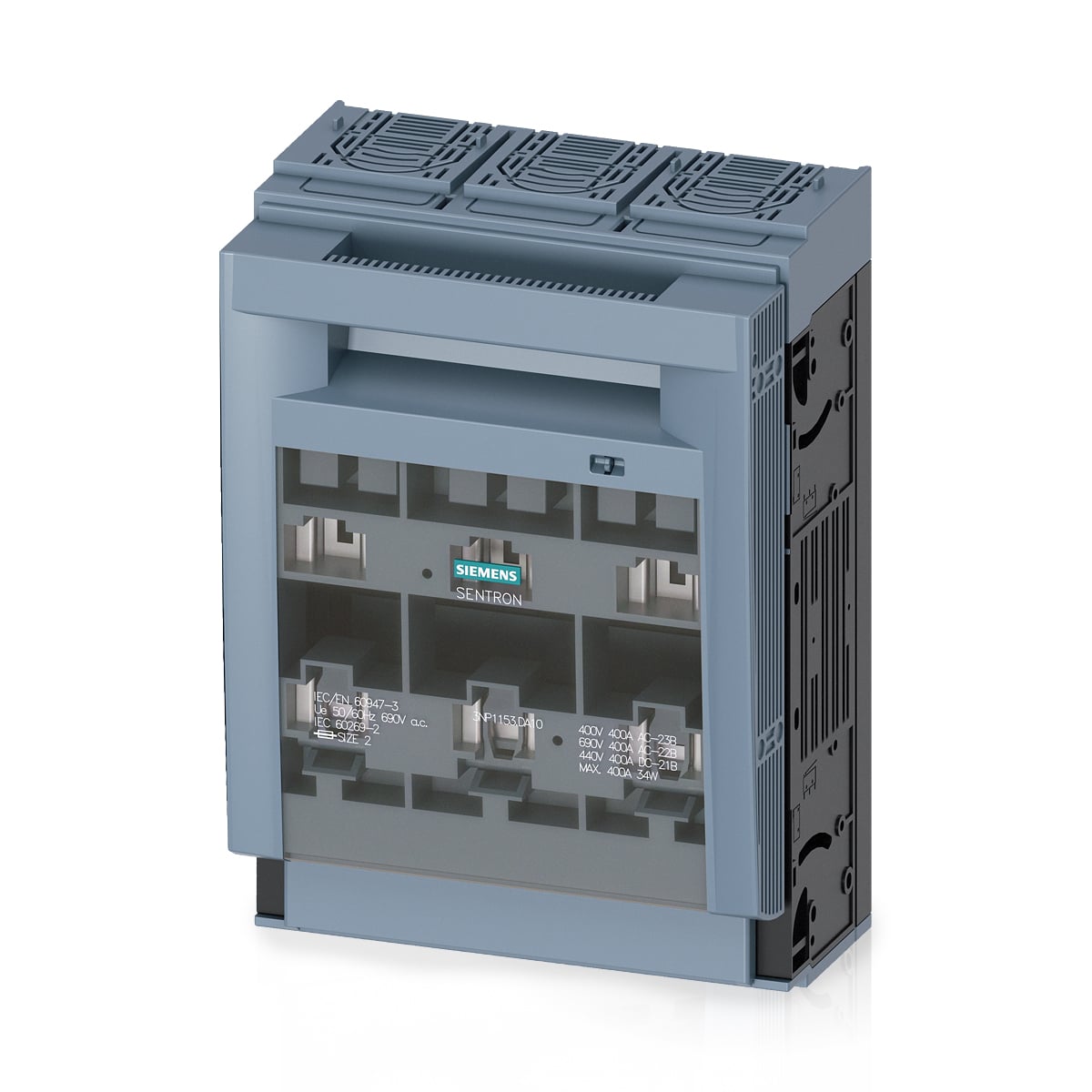

Chave Seccionadora Fusível 3NP1 3 Polos 400A Nh2 Siemens
As chaves seccionadoras-fusível 3NP1 contam com um design funcional, oferecendo total segurança ao operador. Permitindo seccionamento seguro mesmo na manobra sob carga, essas seccionadoras-fusível obedecem as normas IEC 60947-1 e IEC 60947-3. Disponíveis até 630 A, variando seu modelo conforme o tamanho do fusível NH000, NH00, N0, NH1, NH2 e NH3. Todos os modelos podem ser lacrados e travados e seus fusíveis podem ser liberados e removidos usando uma haste de liberação sem o contato com o fusível. Contém uma ampla gama de acessórios e também diferentes tipos de monitoramento de fusível para detectar, indicar e relatar falhas.
CARACTERÍSTICAS:
Nome da marca do produto: SENTRON
Designação do produto Interruptor-seccionador de corte em carga fusível: 3NP1
Versão do produto Nível de cobertura: 70 mm
Versão da monitorização de segurança: sem
Versão do elemento de acionamento: Punho da tampa
Versão do interruptor de carga / forma das barras: Não
ESPECIFICAÇÕES TÉCNICAS:
Quantidade de polos: 3
Tipo de construção do aparelho: para montagem e instalação em placa de montagem
Tamanho da presilha de separação: 2 e 1
Tamanho do cartucho de fusíveis: NH1, NH2
Corrente de serviço / a 35 °C / valor estipulado: 400 A
Corrente de passagem / com circuito fechado / máximo permitido: 40 kA
Durabilidade mecânica (ciclos de operação) / típico: 1 000
Fator de potência
- com AC-22 B 0,65
- com AC-23 B 0,35
- com carga capacitiva -0,25
Tensão de isolamento
- valor estipulado 690 V
- com grau de sujidade 3 / com CA / valor estipulado 690 V
- com grau de sujidade 2 / com CA / valor estipulado 1 000 V
Tensão de serviço
- com CA / valor estipulado / máximo 690 V
- com DC / valor estipulado 440 V
- com DC / valor estipulado / máximo 440 V
Potência de perda [W]
- com corrente estipulada térmica convencional / sem fusível / por polo 14 W
- com corrente estipulada térmica convencional / sem fusível / por aparelho 42 W
- com valor estipulado de corrente / com CA / com estado de funcionamento quente / por polo 48 W
- do fusível / por fusível / máximo 34 W
APLICAÇÃO:
Posição de montagem: horizontal/vertical
GARANTIA DO FORNECEDOR: 3 Meses
Código Fabricante: 3NP11531DA10
