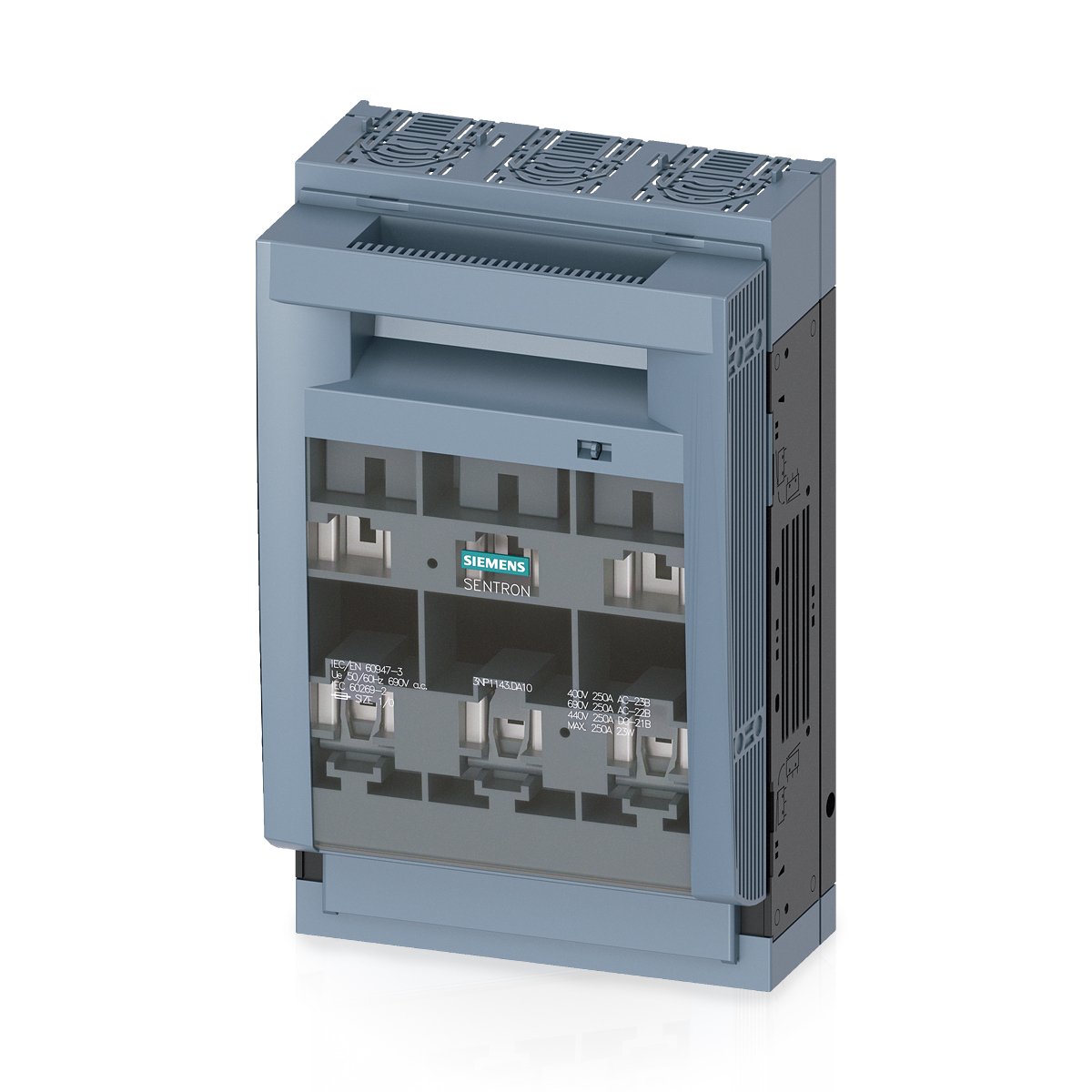

Chave Seccionadora-Fusível 3 Polos 250A Nh1 3NP1 Siemens
As chaves seccionadoras-fusível 3NP1 contam com um design funcional, oferecendo total segurança ao operador. Permitindo seccionamento seguro mesmo na manobra sob carga, essas seccionadoras-fusível obedecem as normas IEC 60947-1 e IEC 60947-3. Disponíveis até 630 A, variando seu modelo conforme o tamanho do fusível NH000, NH00, N0, NH1, NH2 e NH3. Todos os modelos podem ser lacrados e travados e seus fusíveis podem ser liberados e removidos usando uma haste de liberação sem o contato com o fusível. Contém uma ampla gama de acessórios e também diferentes tipos de monitoramento de fusível para detectar, indicar e relatar falhas.
CARACTERÍSTICAS:
Nome da marca do produto: SENTRON
Designação do produto: Interruptor-seccionador de corte em carga fusível 3NP1
Versão do produto: Nível de cobertura 70 mm
Versão da monitorização de segurança: sem
Versão do elemento de acionamento: Punho da tampa
Versão do interruptor de carga / forma das barras: Não
Versão do acionamento de comutação / acionamento do motor: Não
ESPECIFICAÇÕES TÉCNICAS:
Quantidade de polos: 3
Tipo de construção do aparelho: para montagem e instalação em placa de montagem
Tamanho da presilha de separação: 1 e 0
Tamanho do cartucho de fusíveis: NH0, NH1
Corrente de passagem / com circuito fechado / máximo permitido: 32 kA
Durabilidade mecânica (ciclos de operação) / típico: 1 600
Sistema de fusíveis: fusível NH
Grau de contaminação: 3
Fator de potência / com AC-21 B: 0,95
Resistência à tensão de choque / valor estipulado: 8 kV
Corrente de serviço
- valor estipulado 250 A
- com carga capacitiva / com 400 V / valor estipulado 72 A
- com carga capacitiva / com 500 V / valor estipulado 55 A
Fator de potência
- com AC-22 B: 0,65
- com AC-23 B: 0,45
- com carga capacitiva: -0,25
Tensão de serviço
- com CA / valor estipulado / máximo 690 V
- com DC / valor estipulado 440 V
- com DC / valor estipulado / máximo 440 V
Classe de proteção IP:
- com circuito fechado / com diafragma ou cobertura do terminal de cabo: IP40
- com circuito fechado / sem diafragma ou cobertura do terminal de cabo: IP30
- na parte frontal: IP40
- aberto: IP20
APLICAÇÃO:
Tipo de fixação: Placa de montagem
Posição de montagem: horizontal/vertical
GARANTIA DO FORNECEDOR: 3 Meses
Código Fabricante: 3NP11431DA10
