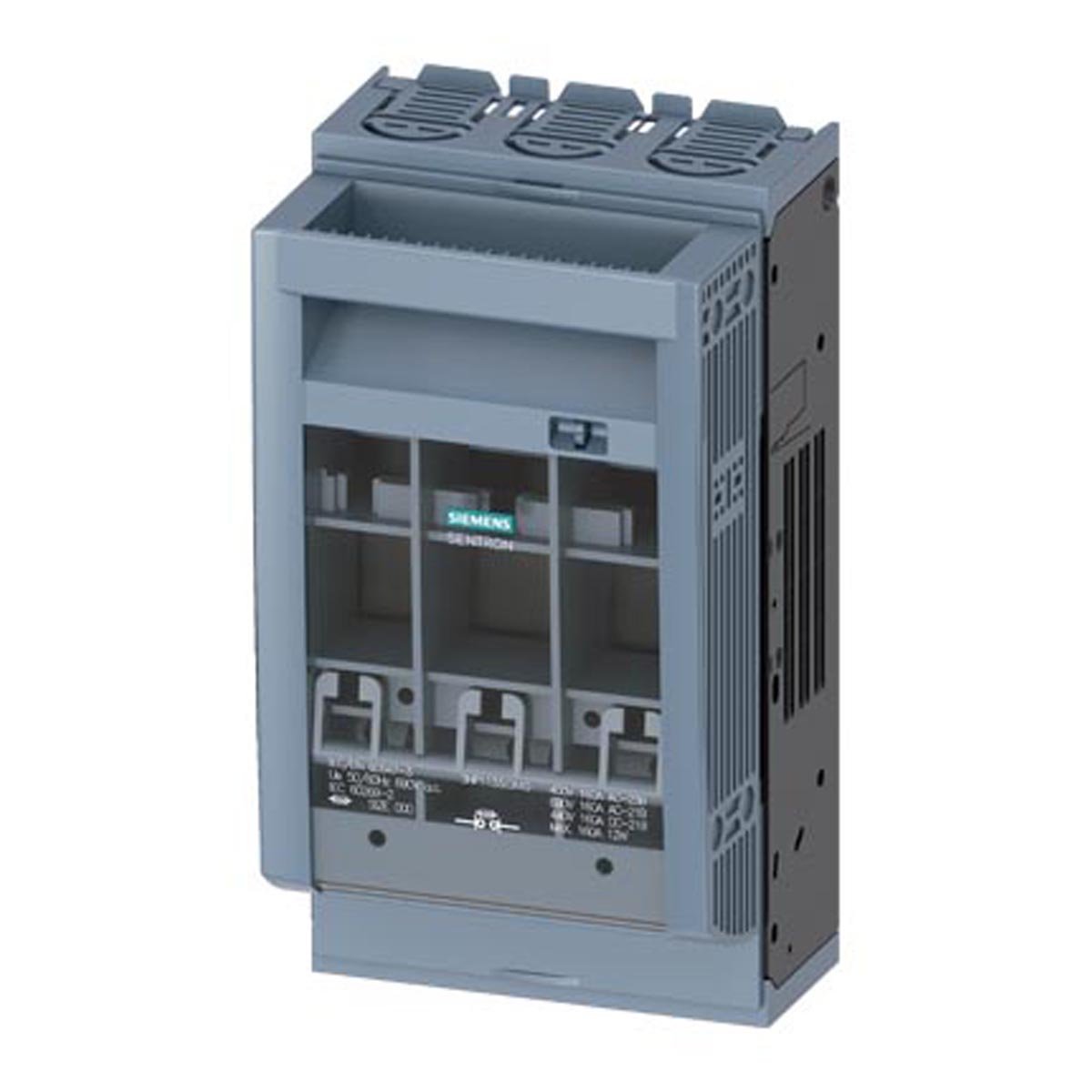

Chave Seccionadora Compacta Sob Carga Fusível Tripolar 160A Siemens
CARACTERÍSTICAS
As chaves seccionadoras-fusível 3NP1 contam com um design funcional, oferecendo total segurança ao operador. Permitindo seccionamento seguro mesmo na manobra sob carga, essas seccionadoras-fusível obedecem as normas IEC 60947-1 e IEC 60947-3. Disponíveis até 630 A, variando seu modelo conforme o tamanho do fusível NH000, NH00, N0, NH1, NH2 e NH3. Todos os modelos podem ser lacrados e travados e seus fusíveis podem ser liberados e removidos usando uma haste de liberação sem o contato com o fusível. Contém uma ampla gama de acessórios e também diferentes tipos de monitoramento de fusível para detectar, indicar e relatar falhas.
ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Designação do produto: Interruptor-seccionador de corte em carga fusível 3NP1
versão do produto: Nível de cobertura 45 mm
versão do elemento de acionamento: Punho da tampa

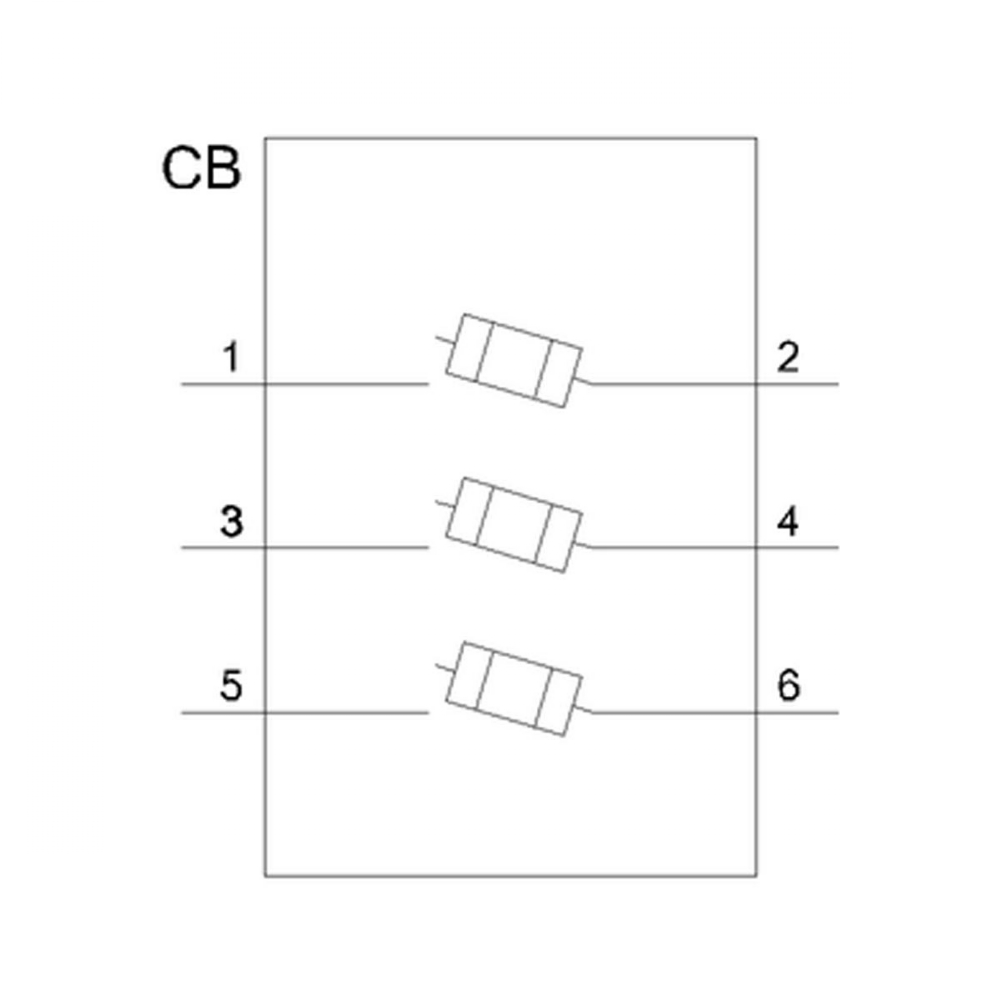

quantidade de polos 3
Tipo de construção do aparelho: para montagem e instalação em placa de montagem
Tamanho da presilha de separação: 00 e 000
Tamanho do cartucho de fusíveis: NH000, NH00
corrente de passagem / com circuito fechado / máximo permitido: 23 kA
Durabilidade mecânica (ciclos de operação) / típico: 2 000
sistema de fusíveis: fusível NH
grau de contaminação: 3
Fator de potência
- com AC-22 B 0,65
- com AC-23 B 0,45
- com carga capacitiva -0,25
Tensão de serviço
- com CA / valor estipulado / máximo 690 V
- com DC / valor estipulado 440 V
- com DC / valor estipulado / máximo 440 V
Classe de proteção IP
- com circuito fechado / com diafragma ou cobertura do terminal de cabo: IP40
- com circuito fechado / sem diafragma ou cobertura do terminal de cabo: IP30
- na parte frontal IP40
- aberto IP20
GARANTIA DO FORNECEDOR: 3 Meses
Código Fabricante: 3NP11331CA10
